渐开线直齿圆柱传动齿轮结构设计

在常规机械传动系统的布局设计中，直齿圆柱齿轮是应用覆盖范围最广的动力传递部件，从车间常规输送线的动力端，到小型工装夹具的传动副，再到通用设备的减速箱内部，都能看到这类零件的身影。不同于斜齿齿轮的轴向力附加载荷，直齿齿轮在啮合过程中仅传递径向与切向力，对支撑轴承的轴向载荷要求更低，非常适合中低速、中等载荷的传动场景，日常维护与替换的适配性也更强。

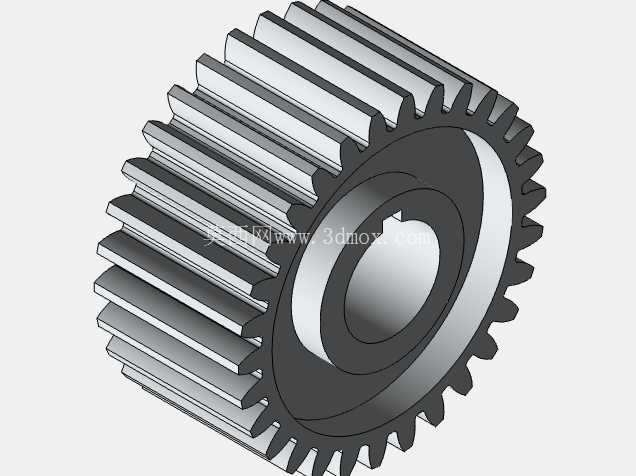

本次设计的齿轮采用标准渐开线齿形，齿廓参数按照通用机械传动的公差要求设定，啮合过程中能保证恒定的传动比，不会出现瞬时转速波动，这一点对于需要稳定转速输出的传动场景尤为重要——比如小型输送带的驱动端，如果传动比波动，会导致输送面物料移位，后续工位的定位精度就无法保证。齿轮中心采用带键槽的通孔设计，安装时可以通过平键与传动轴实现周向固定，避免传动过程中出现齿轮与轴的相对滑转，键槽的尺寸按照对应轴径的标准公差选取，装配时不需要额外做修配就能实现可靠的扭矩传递。

从结构细节来看，齿轮的轮缘与轮毂之间采用等厚辐板连接，在保证整体结构刚度的前提下，尽可能降低了零件的自身重量，减少传动轴转动时的额外惯量负载，这对于频繁启停的传动工位来说，能有效降低驱动电机的启动电流冲击，延长电机的使用寿命。齿宽的设定参考了同模数齿轮的常规承载能力，既保证足够的齿面接触面积来分散载荷，避免齿面局部压应力过大出现过早点蚀，又不会因为齿宽过大导致装配时对轴的平行度要求过于苛刻——如果齿宽过大，两根安装轴的微小平行度误差就会导致齿面一端出现偏载，长期运行会出现局部磨损加剧的问题。

设计过程中首先确定的是安装边界：中心孔的直径要匹配常用的标准传动轴径，轮毂的轴向长度要保证与轴的配合面有足够的接触长度，避免运行时出现齿轮晃动；齿顶圆的尺寸要适配安装腔体内的空间，保证齿轮转动时不会和腔体内壁、相邻的其他零部件出现运动干涉。齿根部分做了标准的圆角过渡，避免应力集中导致的轮齿断裂，这一点在有冲击载荷的传动场景下非常关键，比如冲压设备的送料传动端，瞬时载荷波动大，如果齿根没有足够的圆角过渡，很容易在冲击载荷下出现断齿故障。

在实际选型应用中，这类齿轮可以直接替换同参数的标准传动件，不需要对原有安装结构做改动。装配时只需要保证齿轮与轴的同轴度，以及啮合齿轮之间的中心距符合公差要求，齿侧间隙保持在合理范围，就能实现平稳的动力传递。日常运行过程中，只需要按照维护周期在齿面添加润滑脂，就能有效降低齿面磨损，延长零件的使用寿命。不同于定制化的非标准齿轮，这款齿轮的所有参数都遵循通用机械设计标准，备件采购与替换的成本更低，适合批量应用在通用机械设备的传动结构中，不管是新设备的结构设计，还是老旧设备的备件替换，都能快速适配，不需要额外做二次加工调整。
