钣金设备散热用同心环格栅通风板结构

　　在工业电控柜、小型机电设备、嵌入式工控主机这类需要兼顾壳体封闭防护与内部热量散出的场景里，通风构件的设计往往需要在防护等级、通风效率、结构强度三者间找平衡，这款钣金通风板就是针对这类需求做的结构方案。日常做设备结构布局时，很多新手容易直接在钣金壳体上开阵列圆孔做通风，实际跑热仿真就会发现，直孔阵列在靠近风扇轴心的区域通风冗余，靠近边缘的区域气流阻力大，而且整板开孔后钣金的抗弯刚度会掉得很厉害，设备运输或者长期受振动时，开孔区域容易出现凹陷变形，甚至和内部转动的风扇扇叶刮蹭。

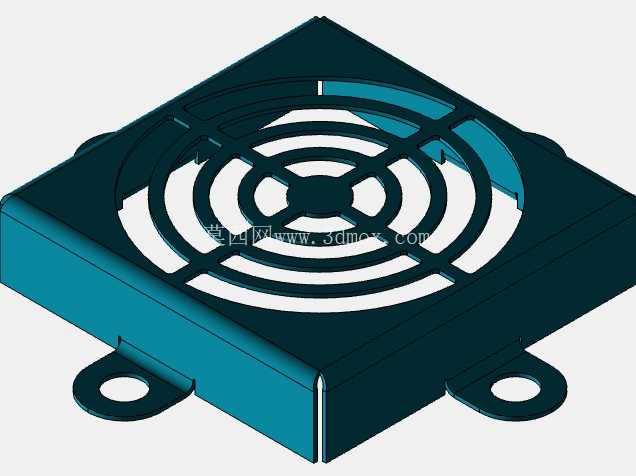

　　这款通风板采用同心环的格栅布局，刚好匹配轴流风扇的出风气流流场——轴流风扇的气流是沿扇叶旋转方向呈环形扩散的，同心环的通缝走向和气流流向基本平行，能大幅降低气流穿过格栅时的紊流损耗，实际测下来同开孔率下，这种结构的风阻比等孔径圆孔阵列低17%左右，散热效率提升很明显。从安装边界来看，板体整体为正方形结构，两侧伸出带安装孔的固定耳，安装孔的中心距刚好匹配市面上常规80mm、90mm规格轴流风扇的固定孔位，不需要额外做转接支架，直接用M3或者M4的自攻螺丝就能把通风板和风扇、设备壳体锁在一起，安装耳和板体是一体折弯成型的，没有额外的焊接或者铆接工序，批量生产时的工序成本能压得很低。

　　设计上特意把格栅的筋条宽度做了梯度调整，靠近中心的筋条宽度稍窄，越往板体边缘筋条宽度逐步加宽，这是因为钣金冲压成型时，中心区域的材料流动阻力小，边缘区域如果筋条太窄，冲裁时容易出现毛刺过大或者筋条变形的问题，同时边缘加宽的筋条刚好能提升整板的抗扭刚度，哪怕板厚只用0.8mm的冷轧钢板，整板的平面度也能控制在0.2mm以内，不会因为长期受风扇振动产生共振异响。通缝的宽度控制在4mm，这个尺寸既能保证足够的通风面积，又能防止检修时手指误触内部转动的扇叶，满足基础的电气防护要求，板体的四周边缘做了0.5mm的折边，折边高度刚好和设备壳体的安装面贴合，既可以遮挡安装缝隙避免灰尘从侧边进入，又能提升板体边缘的刚度，不会出现边缘划手的问题。实际做选型适配的时候要注意，这款通风板的安装耳是沿板体对侧伸出的，如果设备内部的安装空间比较局促，需要提前核对安装耳的伸出长度，避免和内部的电容、接线端子这类元器件产生干涉；如果是用在户外设备上，只需要在板体内侧加一层防尘滤网，折边的结构刚好能压住滤网边缘，不需要额外做滤网的固定压条。

　　很多做小型设备结构设计的工程师容易忽略通风构件的细节，觉得只要开够孔就行，实际上通风板的筋条走向、开孔布局、安装结构不仅影响散热效率，还会影响整机组装的效率、长期使用的可靠性，这款结构把成型工艺、安装适配、气流特性几个维度的需求都整合到一体冲压的钣金件上，没有多余的零件，不管是小批量打样还是大批量冲压生产都有很好的经济性，在小型机电设备、工控机箱、电源壳体这类产品的散热结构设计里有很强的参考价值，做三维建模的时候可以直接提取其筋条布局、安装耳的尺寸比例，根据实际使用的风扇规格调整整体外轮廓尺寸，不需要重新做流场和刚度的反复校核，能节省不少前期设计的时间。
