重载型动力滚筒输送线结构设计

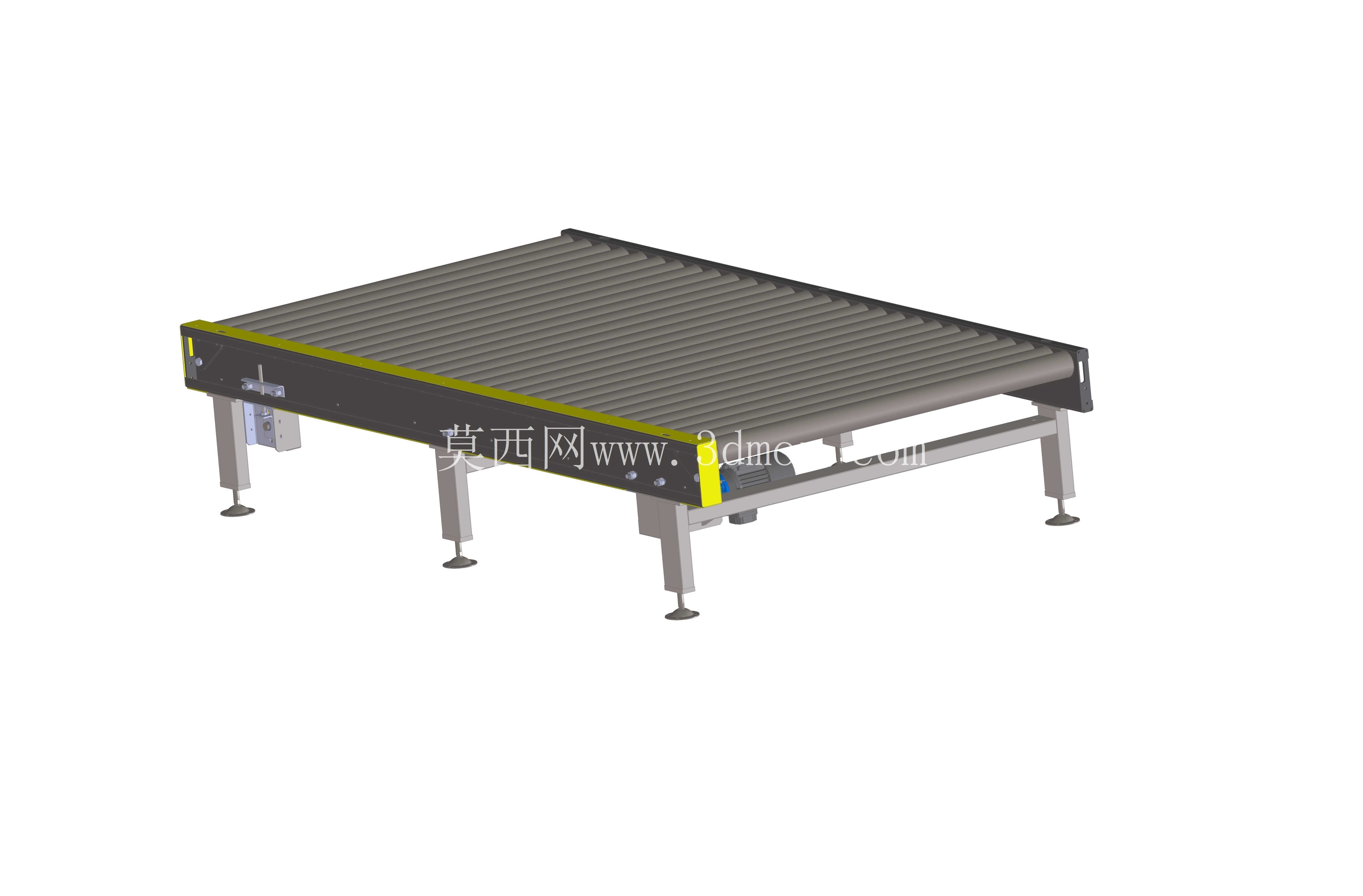

这套滚筒输送设备的三维结构，核心面向生产车间内的单元化物料转运场景，常见于家电装配线末端的成品下线、板材加工车间的工件工序间流转、仓储区域的整托货物接驳，也可搭配顶升移栽机构、分拣摆轮模块组成自动化物流输送线体，替代传统人工搬运的低效作业模式，适配常规托盘、工装板、硬质平底包装箱的输送需求，不适合软包装、底部凹凸不平的异形件直接输送。

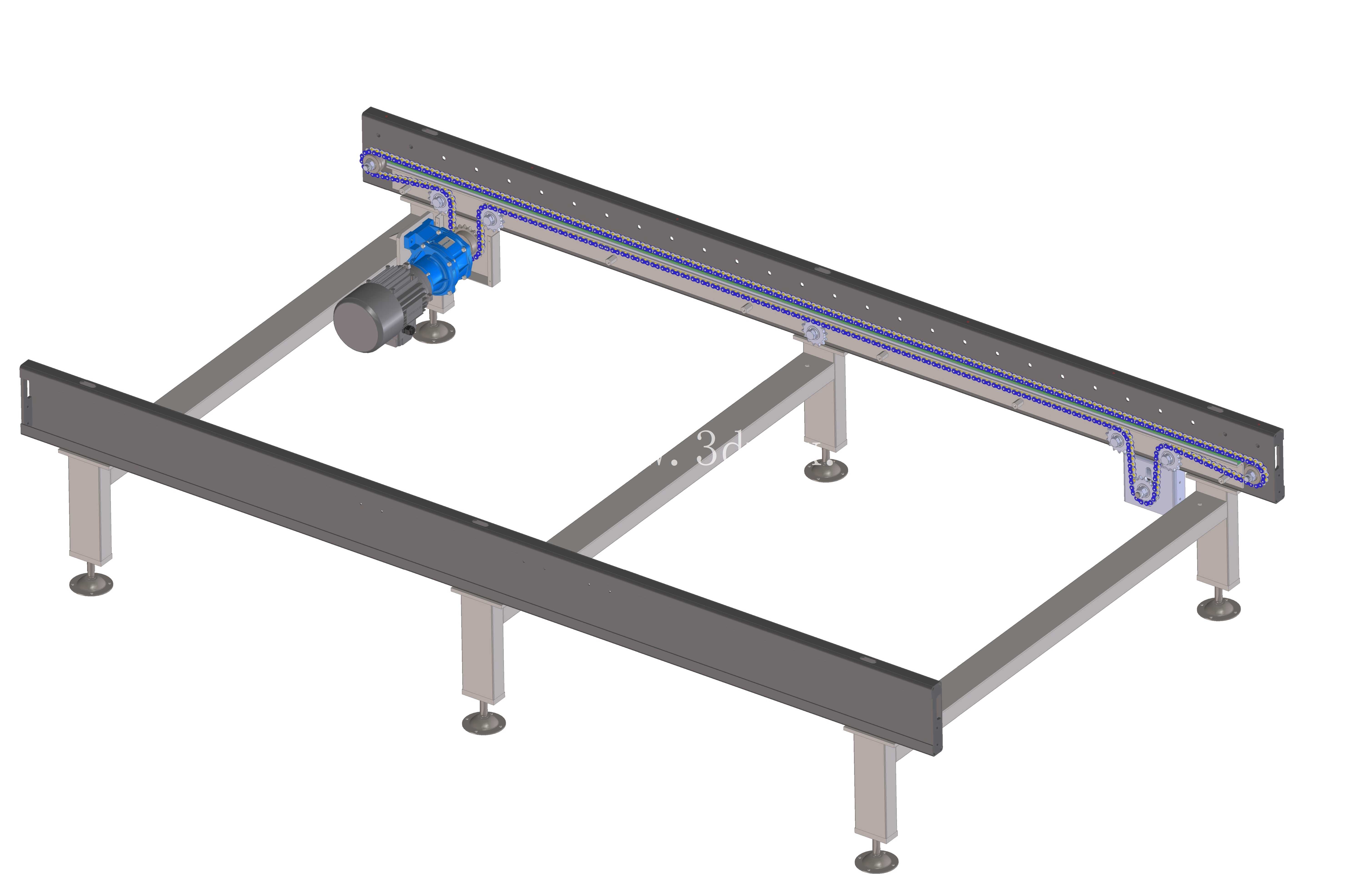

从功能设计逻辑来看，线体采用单排链条驱动的动力输送形式，每支滚筒端部配置双排链轮，通过节距匹配的传动链条依次串联动力，驱动端布置在机架侧部的安装位，可根据现场安装空间选择左侧或右侧装配，电机输出端通过链轮减速后带动整排滚筒同步转动，输送速度可通过更换不同齿数的链轮做调整，常规工况下设计输送速度在12-18m/min区间，兼顾输送效率与货物放置的稳定性，避免速度过快导致货物偏移滑落。机架主体采用标准矩形钢管焊接成型，支脚配置可调式脚杯，可根据现场地面平整度调整支脚高度，调整范围在±50mm，保证线体整体水平度偏差不超过2mm/m，避免滚筒受力不均导致的传动卡滞、滚筒偏磨问题。

结构设计阶段优先考虑了安装边界与现场适配性，线体有效输送宽度为1200mm，整体长度3000mm，机架总高度常规配置为750mm，可根据上下游设备的对接高度调整支腿长度，适配不同高度的生产设备接驳需求。滚筒采用直径50mm的精密镀锌辊筒，辊筒间距设置为100mm，可保证最小底面尺寸300mm的货物平稳输送，不会出现卡料、下陷的问题；侧部机架预留了传感器安装槽、光电开关安装位，可直接加装到位检测、计数传感器，无需二次焊接打孔，降低现场改造的工作量。传动侧的链条外部配置可拆卸式防护罩，避免生产过程中杂物卷入传动机构，同时防止人员误触转动部件，满足车间生产的安全防护要求。

在细节设计上，线体两端的端部挡板做了圆弧过渡处理，避免货物输送到线体末端时被硬边刮损包装；每支滚筒的轴承座采用嵌入式安装结构，后期维护更换滚筒时只需拆卸端部卡簧即可抽出辊筒，无需拆解整段线体的传动结构，大幅降低运维的时间成本。机架底部的横撑间距按照600mm间隔布置，保证整段线体的承重能力，单段线体的额定均布载荷可达到500kg/㎡，满足大部分常规工业货物的输送承重需求，若需输送更重的货物，可通过加密横撑、更换壁厚更厚的机架管材、加大滚筒直径的方式做定制化调整。

这套结构的建模过程中，所有传动部件的配合间隙都按照实际装配公差做了预留，链轮与链条的啮合间隙、滚筒与机架安装孔的配合公差都符合机械设计的通用规范，可直接用于工程出图、生产制造的参考，也可作为整厂物流布局方案中的标准线体模块调用，搭配不同长度的直线段、90度转弯段、顶升移栽模块组成完整的车间物流输送系统。线体的驱动电机安装位预留了不同规格减速电机的安装孔位，可根据实际输送载荷选择匹配功率的驱动单元，避免动力冗余造成的能耗浪费，或是动力不足导致的输送卡顿、电机过载烧毁问题。日常使用过程中，只需定期给链条加注润滑脂、检查滚筒转动是否顺畅，即可保证线体长期稳定运行，维护成本远低于皮带类输送设备，尤其适合有油污、金属碎屑的加工车间场景，不会出现皮带被碎屑划伤、被油污腐蚀老化的问题。
