DIN导轨安装式LS小型断路器结构设计

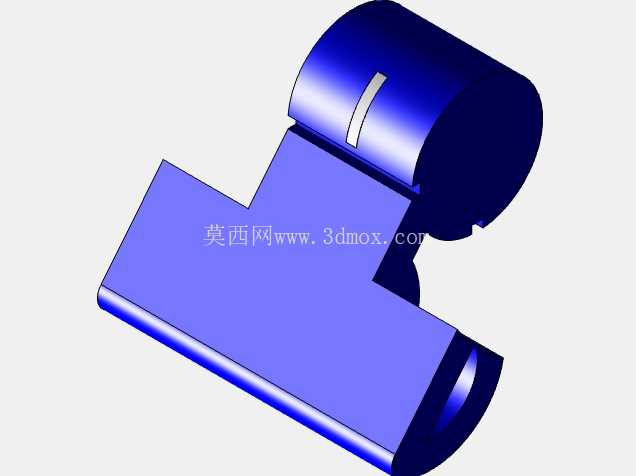

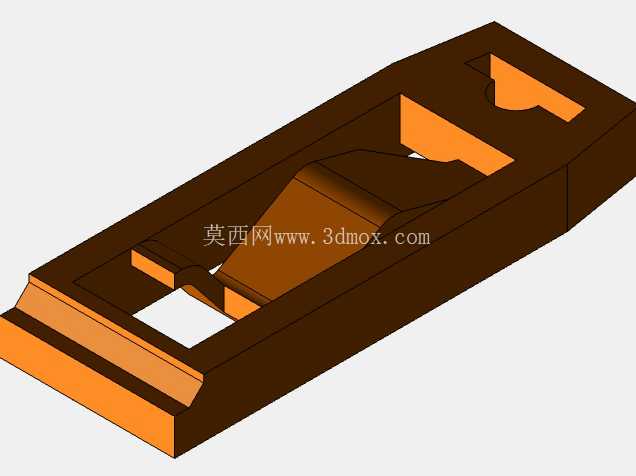

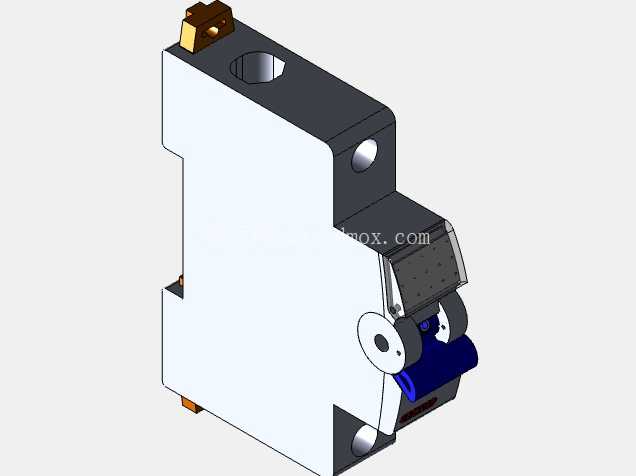

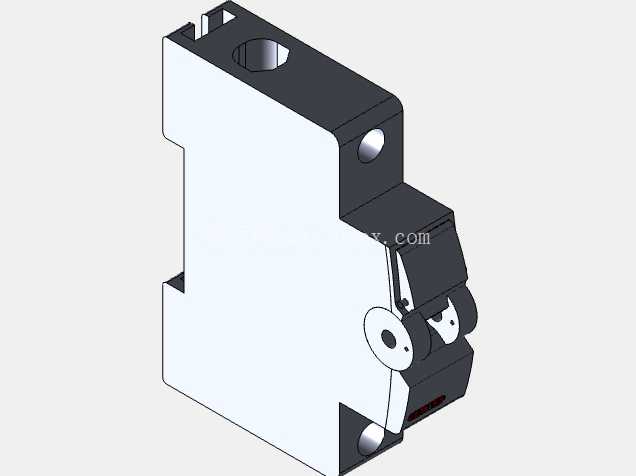

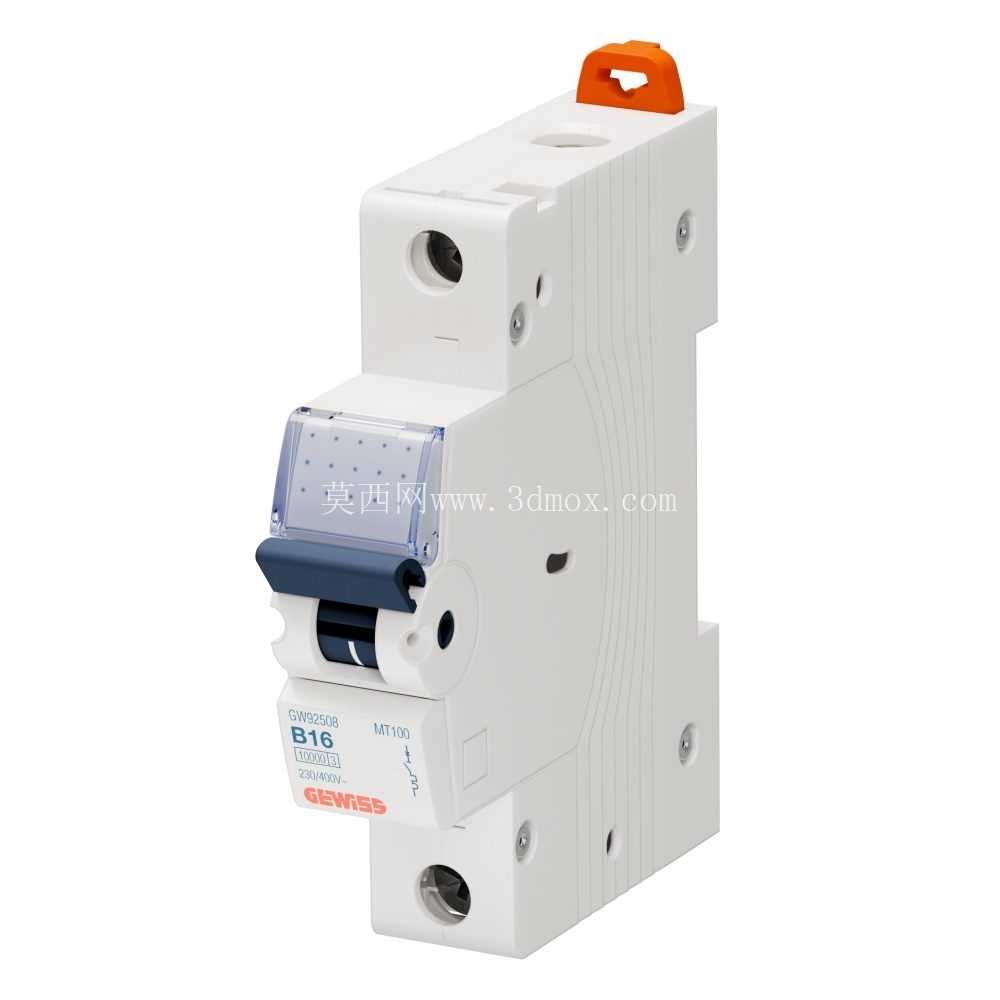

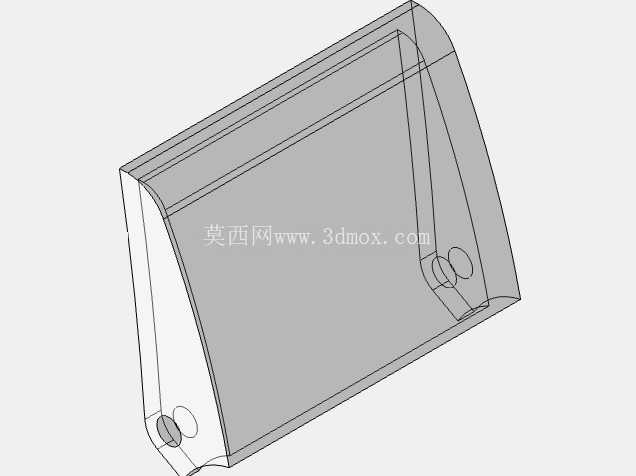

　　在低压配电终端的布局场景里，这类适配DIN标准导轨的LS开关是工控柜、照明配电箱、小型设备控制回路里的基础保护元件，日常承担回路过载、短路故障时的快速分断任务，避免故障电流波及后端用电设备，也能作为手动分合回路的操作节点，方便运维人员对单路负载进行断电检修操作。从结构设计逻辑来看，整个壳体采用卡扣式快装结构，上下两端的棕色卡件是专门适配35mm标准DIN导轨的锁紧结构，安装时不需要额外打孔固定，只需要将上端卡件先挂住导轨上沿，按压下端卡件即可完成整开关的固定，拆卸时用一字螺丝刀撬动下端卡件的解锁位就能快速取下，完全适配现有配电柜体的通用安装规范，不需要对柜体安装梁做额外改造。开关正面的蓝色操作手柄是外露的操作交互部件，手柄的行程、操作力都经过结构校核，分合位置有清晰的触感反馈，避免运维人员误判分合状态；手柄下方的红色标识区是分合状态的视觉指示窗口，合闸时显示红色标识，分闸时显示绿色，在光线不足的柜体内也能快速识别回路状态。壳体侧面的圆形沉孔是开关拼装时的定位配合结构，多极开关拼装或者和同规格的隔离开关、漏电附件拼接时，通过对应位置的定位销与沉孔配合，保证拼装后整体结构平齐，不会出现错位导致的导轨安装卡滞问题。

　　壳体顶部的圆形开孔是进线端的接线端子安装位，对应的下端位置是出线端接线位，端子采用压线框结构，能适配不同线径的铜芯导线，拧紧螺丝后压线框会均匀包裹导线线芯，避免单点压接导致的导线压伤、接触电阻过大发热问题。从安装边界尺寸来看，这款单极开关的宽度完全符合终端电器的模数化设计要求，单极宽度为18mm标准模数，在柜内排布时可以按照回路数量紧密拼装，不会浪费导轨上的安装空间；壳体深度方向的尺寸也适配常规低压柜的安装梁到柜门的安全距离，安装后不会出现柜门无法闭合的问题，同时壳体侧面预留的散热间隙能保证开关在额定电流负载下长期工作时，内部触头、脱扣器产生的热量能顺利通过壳体缝隙散出，避免热量累积导致的脱扣特性漂移。

　　在结构建模过程中，需要重点关注导轨卡扣的弹性变形量，卡扣采用工程塑料材质，反复拆装的疲劳寿命要满足现场运维的多次拆装需求，不能出现几次拆装后卡扣断裂、无法固定在导轨上的问题；同时操作手柄和内部脱扣机构的联动间隙要控制在合理范围，间隙过大会导致手柄操作晃量过大，间隙过小则会出现机构卡滞、无法正常分合闸的问题。另外壳体的合模缝位置要做错位止口设计，避免开关分断短路电流时，内部产生的电弧从合模缝位置喷出，引发相邻回路的短路风险；接线端子的爬电距离、电气间隙也要符合低压电器的安全规范要求，不同极性带电部件之间的距离要满足耐压测试要求，避免长期使用过程中出现绝缘击穿问题。

　　这类开关在实际应用中，通常会和零线端子排、接地端子排配合使用，组成完整的终端配电回路，在民用照明回路、小型工控设备的电源进线回路、自动化生产线的辅助电源回路里都有大量应用，其标准化的安装尺寸、稳定的保护特性，能让设计人员在做柜体布局时直接套用标准模数进行排布，不需要单独为安装尺寸做定制化设计，大幅缩短配电系统的设计周期。建模时还要注意壳体表面的脱模斜度设计，所有外观面的脱模斜度要符合注塑成型的工艺要求，避免生产时出现粘模、表面拉伤的问题；内部的机构安装柱位置要和触头系统、脱扣器、操作机构的安装孔位精准对应，保证装配时各部件能顺利就位，不会出现装配干涉导致的机构失效问题。
