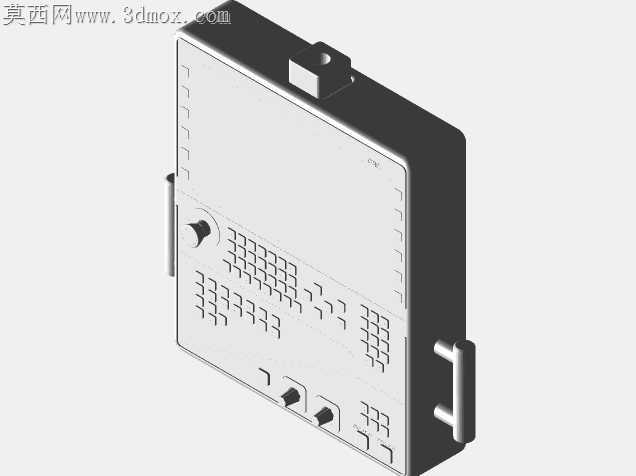

数控机床操作控制交互终端结构设计

这款数控机床控制单元是面向金属切削加工场景打造的人机交互核心终端，主要部署在立式加工中心、数控车床、数控磨床等各类数控加工设备的操作侧，是操作人员与机床数控系统完成指令交互、状态读取、参数调整的直接载体，承担着加工全流程的指令下发、状态监控、异常告警反馈的核心作用，直接决定一线操作的便捷性与加工过程的可控性。在实际生产场景中，操作人员可通过该终端完成加工程序调取、进给倍率调整、主轴转速设定、刀路轨迹预览、加工坐标校准、故障代码查询等全流程操作，无需深入数控系统后台即可完成日常加工的全部操控动作，大幅降低一线操作人员的操作门槛，减少误操作触发的设备故障与加工废品。从功能特性来看，该控制单元集成了高清显示区域与实体按键区域，显示区域可实时呈现主轴负载、进给速度、当前刀号、加工坐标、程序运行进度等核心加工参数，同时支持告警信息弹窗提示，当出现主轴过载、冷却液不足、行程超界等异常情况时，可第一时间将故障信息传递给操作人员；实体按键区域按照操作频次做了分区布局，高频操作的循环启动、进给保持、急停按键设置在最易触碰的区域，倍率调节旋钮带有清晰的档位阻尼反馈，避免操作时的误触。设计过程中充分考虑了车间复杂的使用环境，整体外壳采用抗油污、耐切削液腐蚀的硬质工程塑料材质，正面做了轻微的倾角设计，适配操作人员站立操作时的视线角度，减少长时间操作的视觉疲劳；背部预留了标准的电气安装接口与走线槽位，可兼容市面上主流数控系统的通讯协议，无需额外定制转接件即可完成装配。外形尺寸方面充分考虑了不同规格机床的安装边界，整体宽度适配机床操作站的标准安装位，厚度控制在合理范围，不会过度占用操作侧的通行空间，背部的安装挂点采用通用间距设计，既可以嵌入式安装在机床操作面板的预留槽位，也可以通过悬臂支架实现多角度悬停安装，适配不同身高操作人员的操作习惯，同时安装边界预留了足够的接线空间，方便后期的维护检修与线路更换。
