小型桌面级数控切削加工主轴滑台结构

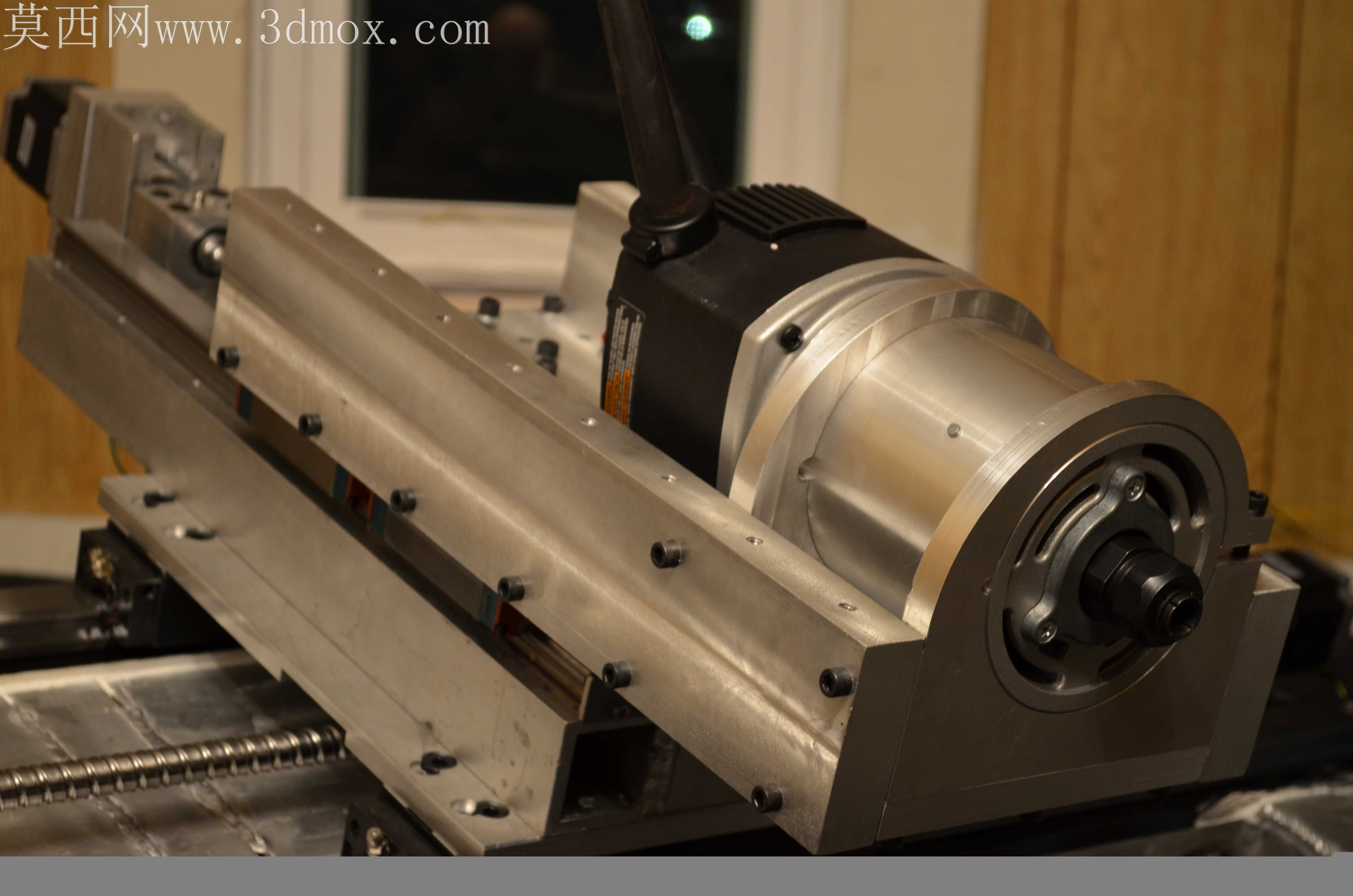

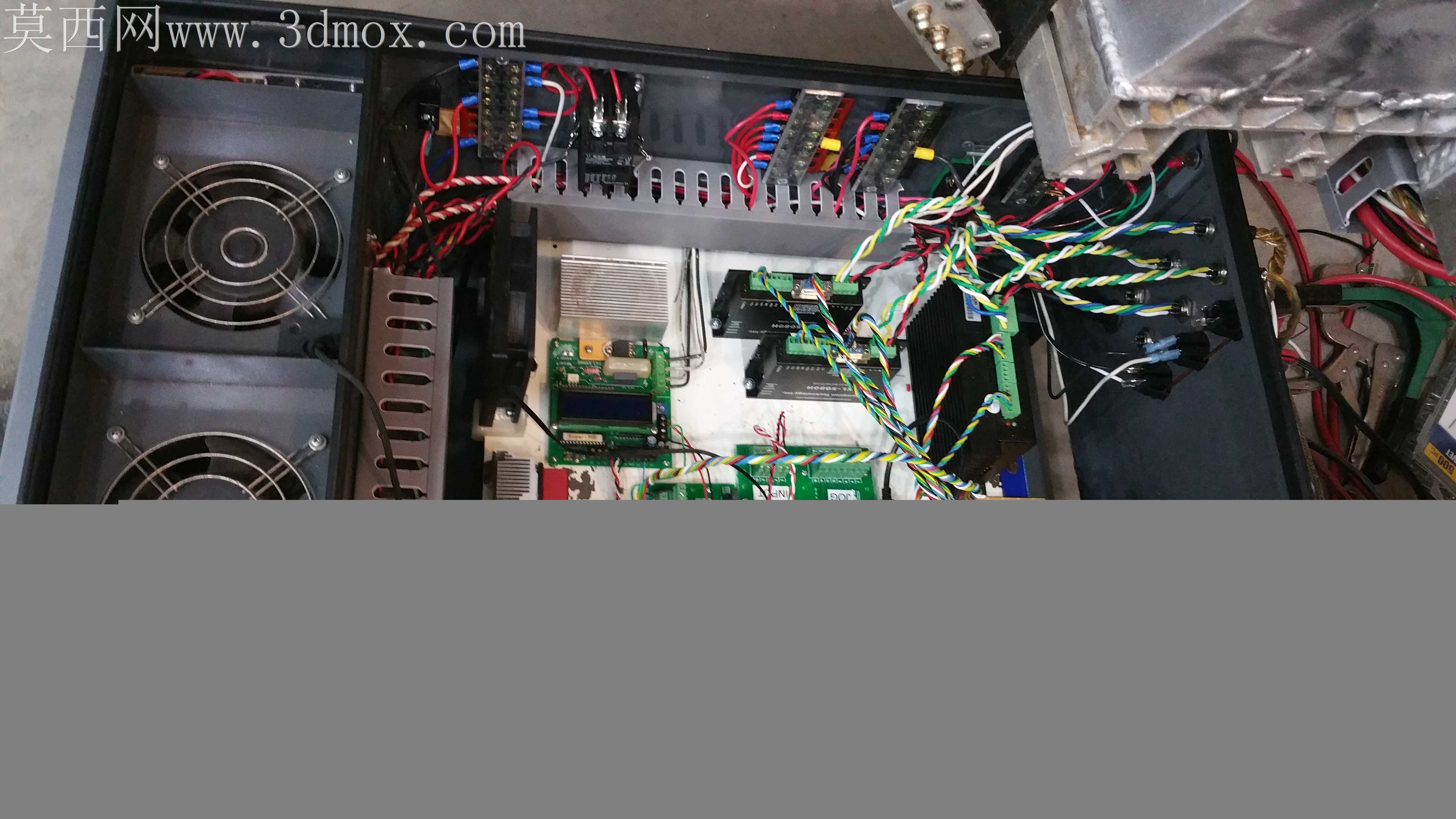

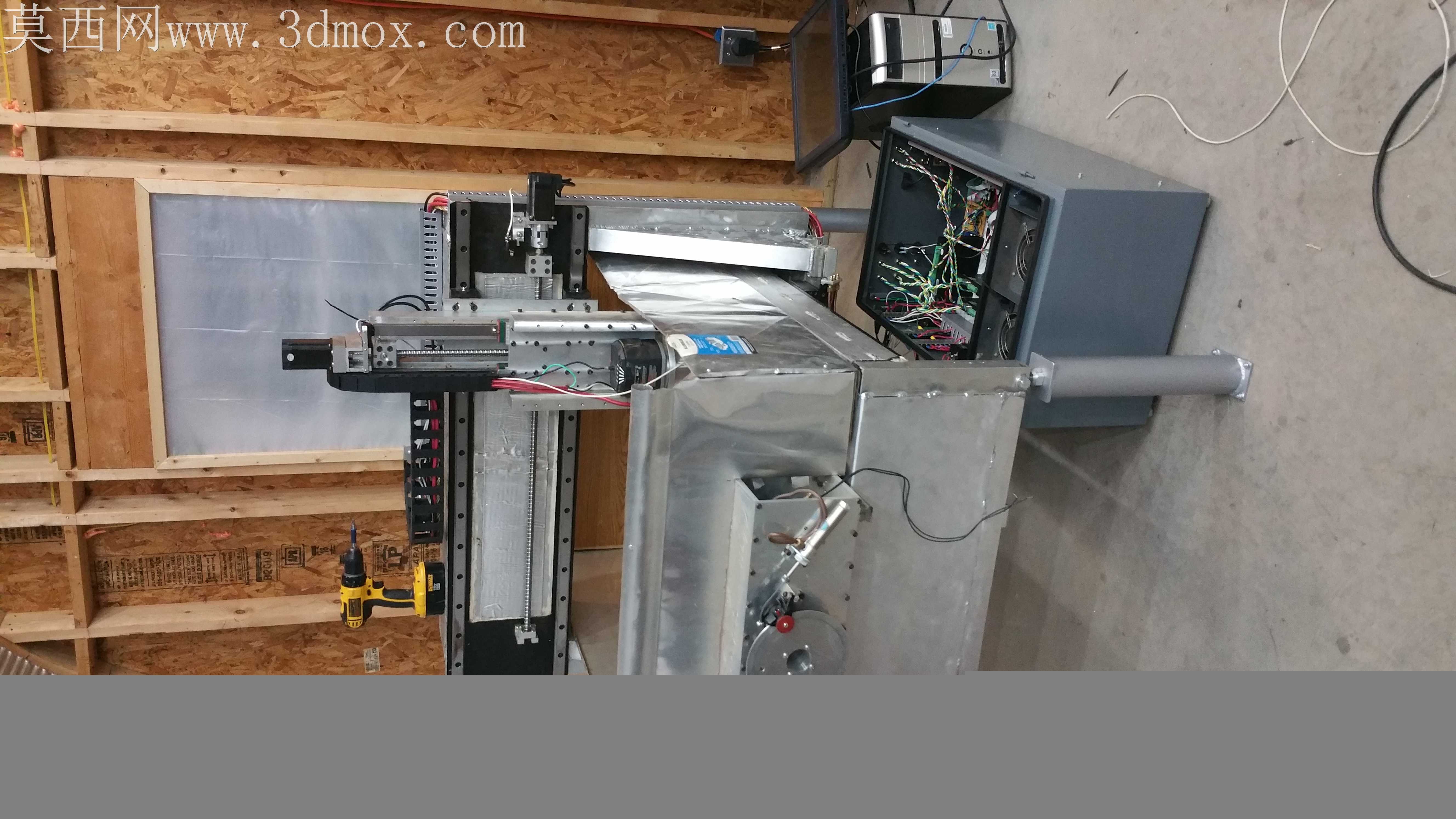

该结构主要面向小型精密零件加工、教学实训、个人工坊小件加工场景，可适配软金属、工程塑料、硬质蜡模等材料的铣削、钻孔、轻量车削作业，能够满足小批量定制零件加工、工艺验证打样、数控操作教学演示等实际使用需求，填补了小型加工场景下大型工业机床占地大、成本高的使用空白。整套结构采用集成化布局设计，将主轴驱动单元、直线进给单元、安装基座整合为一体式组件，核心功能是带动切削主轴完成沿进给方向的精准直线位移，配合主轴自身的高速旋转输出切削扭矩，实现对工件的连续切削加工。主轴单元采用高刚性筒状安装座包裹伺服驱动主轴，可保证高速旋转下的径向跳动控制在极小范围内，避免加工过程中出现振刀、纹路不均的问题；进给方向采用精密滚珠丝杠搭配线性导轨的传动组合，可实现微米级的进给精度，空载运行阻力小，反向间隙控制在合理区间，能够保证进给过程的平稳性，避免低速爬行现象影响加工表面质量。设计过程中优先考虑了加工装配的便捷性，整体基座采用标准铝型材拼接搭配加工铝板的组合形式，既保证了整体结构的刚性，又降低了单件定制加工的成本，所有连接点位均采用标准化紧固件，后期维护更换配件无需定制特殊零件。安装边界上，整套滑台组件的横向安装尺寸适配常规桌面级设备的机架预留空间，主轴安装位采用通用ER夹头规格，可适配不同直径的切削刀具，底部安装孔位按照标准间距设计，可直接固定在通用机床工作台面上，无需额外加工转接板；主轴尾部预留了走线空间，可方便布置动力线、编码器线，避免进给运动过程中出现线缆拖拽磨损的问题。整体结构的受力经过优化，切削过程中产生的径向力可直接通过主轴座传递到下方的线性导轨与基座型材上，避免应力集中导致的结构变形，长期使用也能保持稳定的加工精度。
