DIN916带杯端内六角紧定螺钉结构设计

在汽车动力总成的壳体装配、工程机械液压阀块的堵头定位、建筑钢结构的节点预紧这类需要无突出头部连接的场景里，带杯端的内六角紧定螺钉是出现频率极高的连接件，很多新手工程师在选型时容易把它和平端、锥端紧定螺钉混淆，实际上杯端的结构设计，刚好适配了需要顶住弧形面、轴类零件外圆的安装需求，不会像锥端那样在零件表面压出过深的凹痕，也不会像平端那样在受振动时出现滑移松脱的问题。

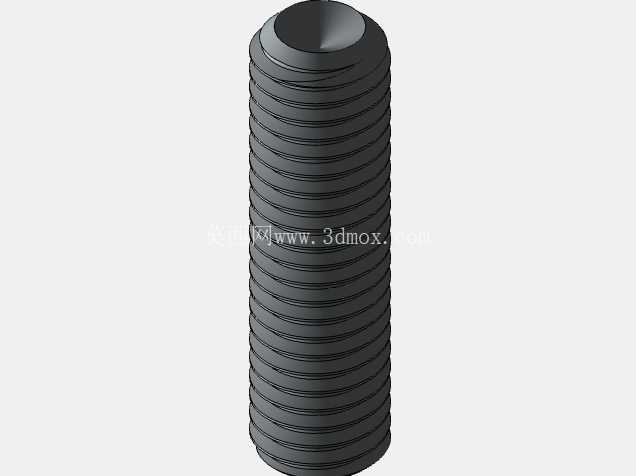

从结构设计逻辑来看，这类紧定螺钉通体采用全螺纹结构，没有额外的螺栓头，安装后整个螺钉可以完全沉入螺纹孔内部，不会在连接件表面形成突出的干涉结构，这也是它能被用在狭小装配空间的核心原因。杯端的设计是在螺钉的顶紧端加工出内凹的弧形接触面，这个弧面的曲率通常会和被顶紧的轴类零件外圆曲率做适配，安装时弧面会和轴面形成更大的接触面积，相比平端紧定螺钉，单位面积的压应力会降低40%左右，即使在反复受载的工况下，也不会在轴表面压出明显的压痕，后期拆卸维护时不会出现轴件拆卸卡滞的问题。内六角驱动槽设置在螺钉的尾部，槽深会根据螺钉的公称直径做匹配，既保证足够的驱动深度，避免拧紧时出现内六角打滑拧花的问题，也不会因为槽过深导致螺钉尾部的结构强度不足，在大扭矩拧紧时出现尾部开裂的情况。

从安装边界的角度考虑，这类紧定螺钉的安装螺纹孔需要做沉孔设计吗？其实多数场景下不需要，因为螺钉本身没有头部，只要螺纹孔的深度大于螺钉的总长度，就能保证螺钉完全沉入孔内，不会突出安装面。需要注意的是螺纹孔的末端要预留足够的退刀空间，避免螺钉拧到底时杯端顶到螺纹孔的盲端，导致顶紧力无法有效传递到被固定件上。如果是用在有振动冲击的工况，比如工程机械的操作连杆定位、汽车变速箱的换挡拨叉固定，安装时通常会在螺纹表面涂覆中等强度的螺纹锁固胶，不需要额外增加防松垫圈，因为螺钉本身是沉入孔内的，没有垫圈的安装空间，而全螺纹的结构和螺纹孔的配合长度足够，涂胶后的防松效果完全可以满足工况要求。

在实际选型时，工程师首先要确认被顶紧件的表面硬度，如果被顶紧的轴件是淬火处理的高硬度零件，杯端螺钉的端面硬度也要做匹配的热处理，通常这类螺钉会采用合金钢材质，表面淬火硬度达到HRC45-50，避免顶紧时端面出现塑性变形，导致预紧力丧失。如果是用在有耐腐蚀要求的场景，比如户外建筑的钢结构节点、化工设备的外部连接件，会选用不锈钢材质的同标准螺钉，这时候要注意不锈钢螺纹的咬合问题，安装时要涂抹防卡剂，避免后期拆卸时出现螺纹咬死的情况。

很多建模新手在绘制这类螺钉的三维模型时，容易忽略螺纹收尾的结构，实际上量产的紧定螺钉在螺纹的首尾两端都有不完整的收尾牙型，这个结构是滚丝加工时自然形成的，建模时如果把螺纹做成全长度的完整牙型，不仅不符合实际加工工艺，在做装配干涉检查时还会出现误报，以为螺纹和孔壁存在干涉。另外杯端的内凹弧面和螺钉外圆的过渡处，实际产品上会有很小的倒角，这个倒角的作用是避免热处理时出现应力集中，导致螺钉在受冲击载荷时从端面处断裂，建模时如果省略这个小倒角，做有限元应力分析时会在过渡位置出现不符合实际的应力集中奇点，影响分析结果的准确性。

从应用场景的适配性来说，这类螺钉不适合用在需要频繁拆卸调整的位置，因为每次拧紧都会在被顶紧件表面留下轻微的压痕，频繁调整会导致压痕累积，最终出现定位精度下降的问题。如果是需要经常调整位置的定位场景，应该选用带凸端的紧定螺钉，或者在被顶紧件表面加工专门的定位凹坑，和杯端配合形成更稳定的定位结构。在做装配工艺设计时，这类螺钉的拧紧扭矩要严格按照标准给定的数值来控制，很多现场装配的工人会觉得拧得越紧越牢固，实际上过大的扭矩会导致螺钉的螺纹出现塑性变形，甚至把螺纹孔的内牙拧滑，尤其是在铝件、塑料件这类低硬度基体上安装时，过大的拧紧力会直接导致螺纹孔失效，后期维修时需要重新攻丝或者安装螺纹护套，反而增加维护成本。
