工业密封观察窗结构三维设计

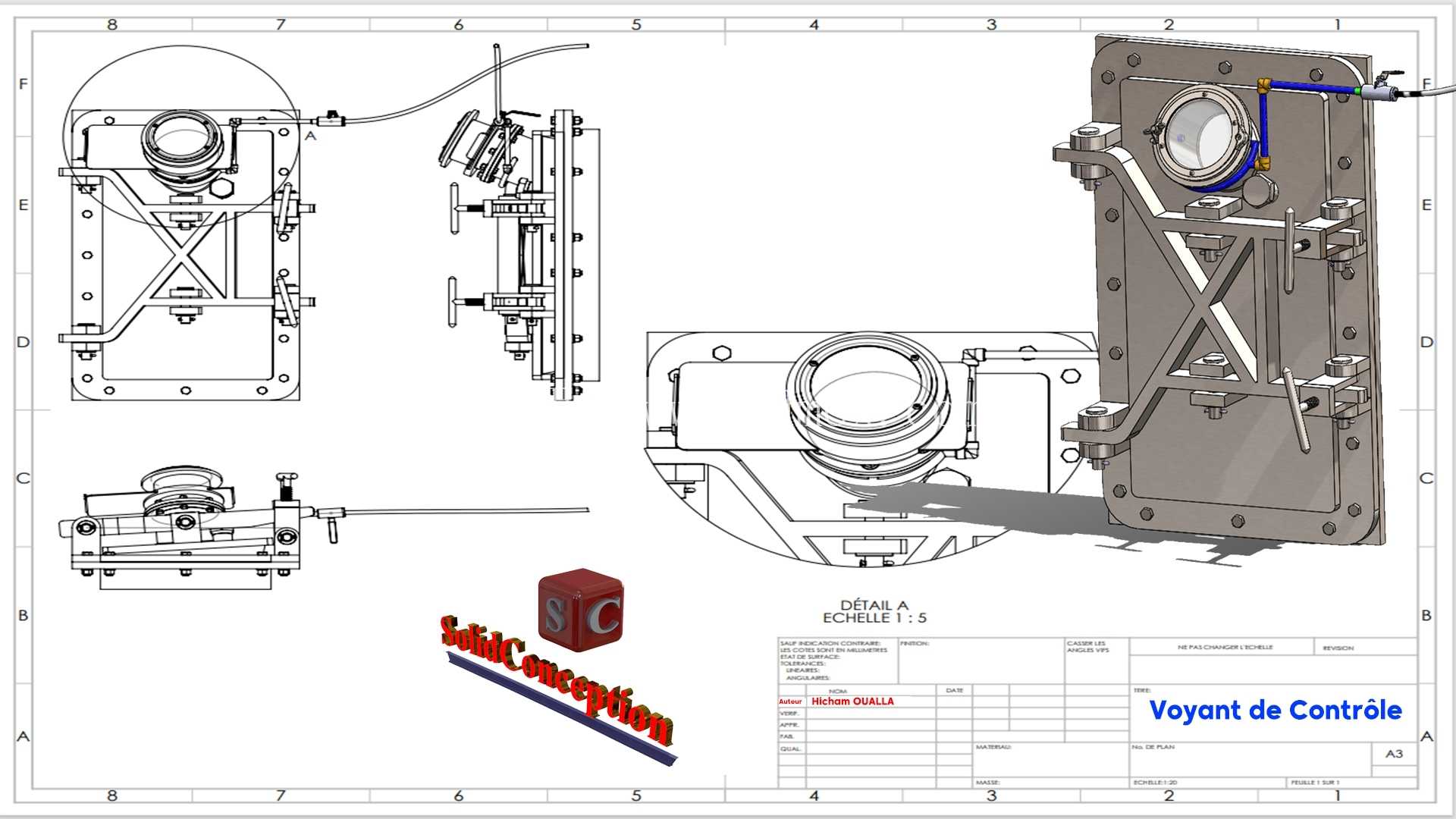

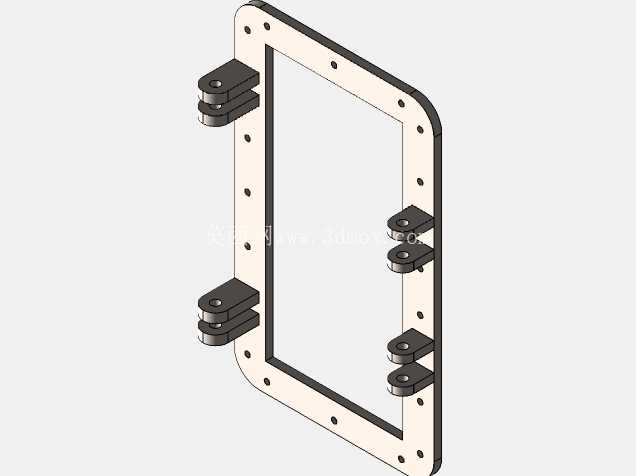

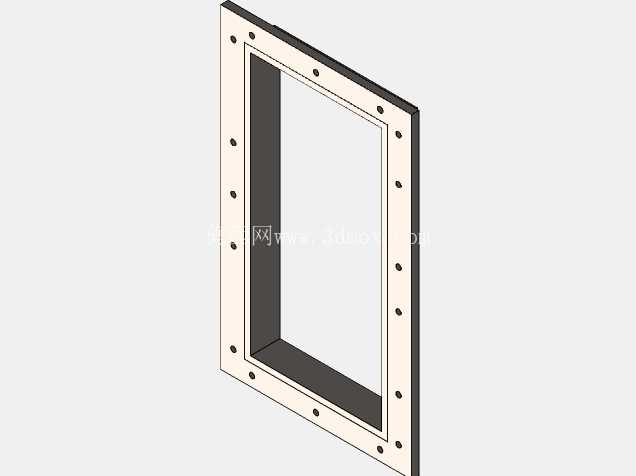

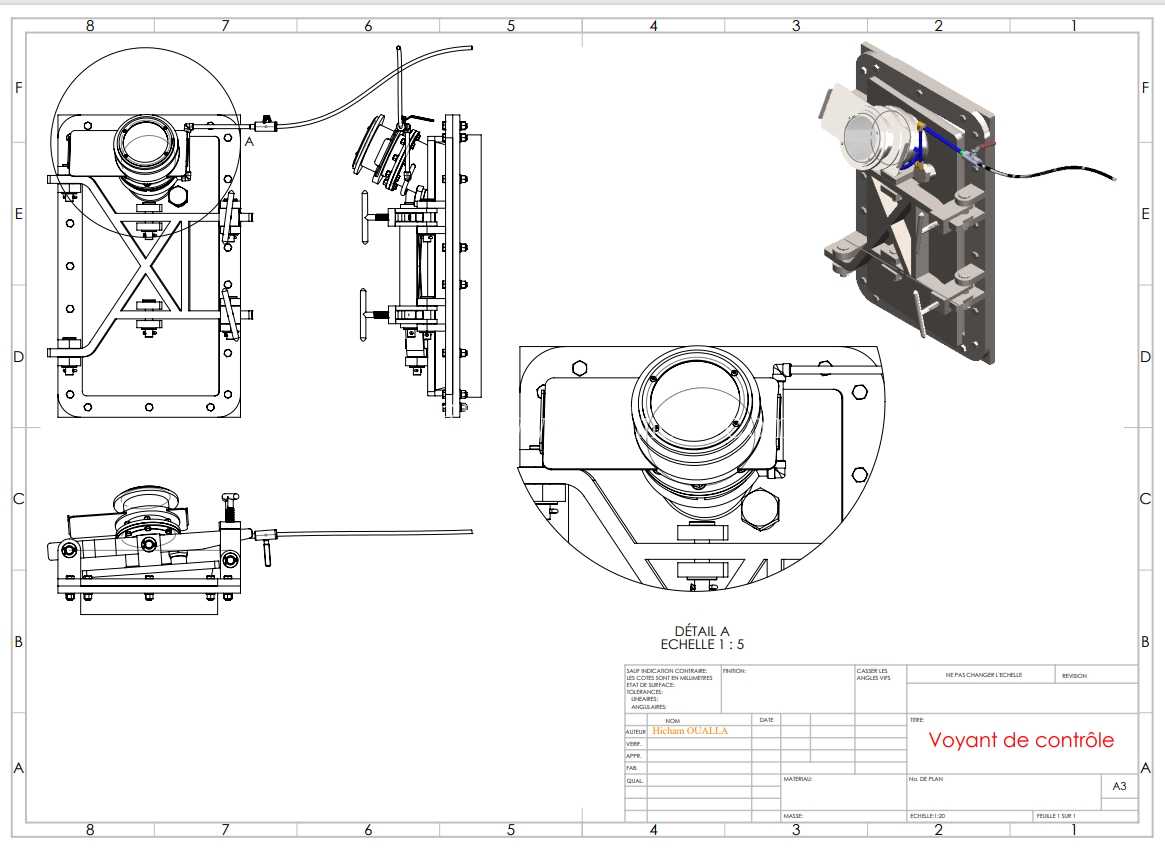

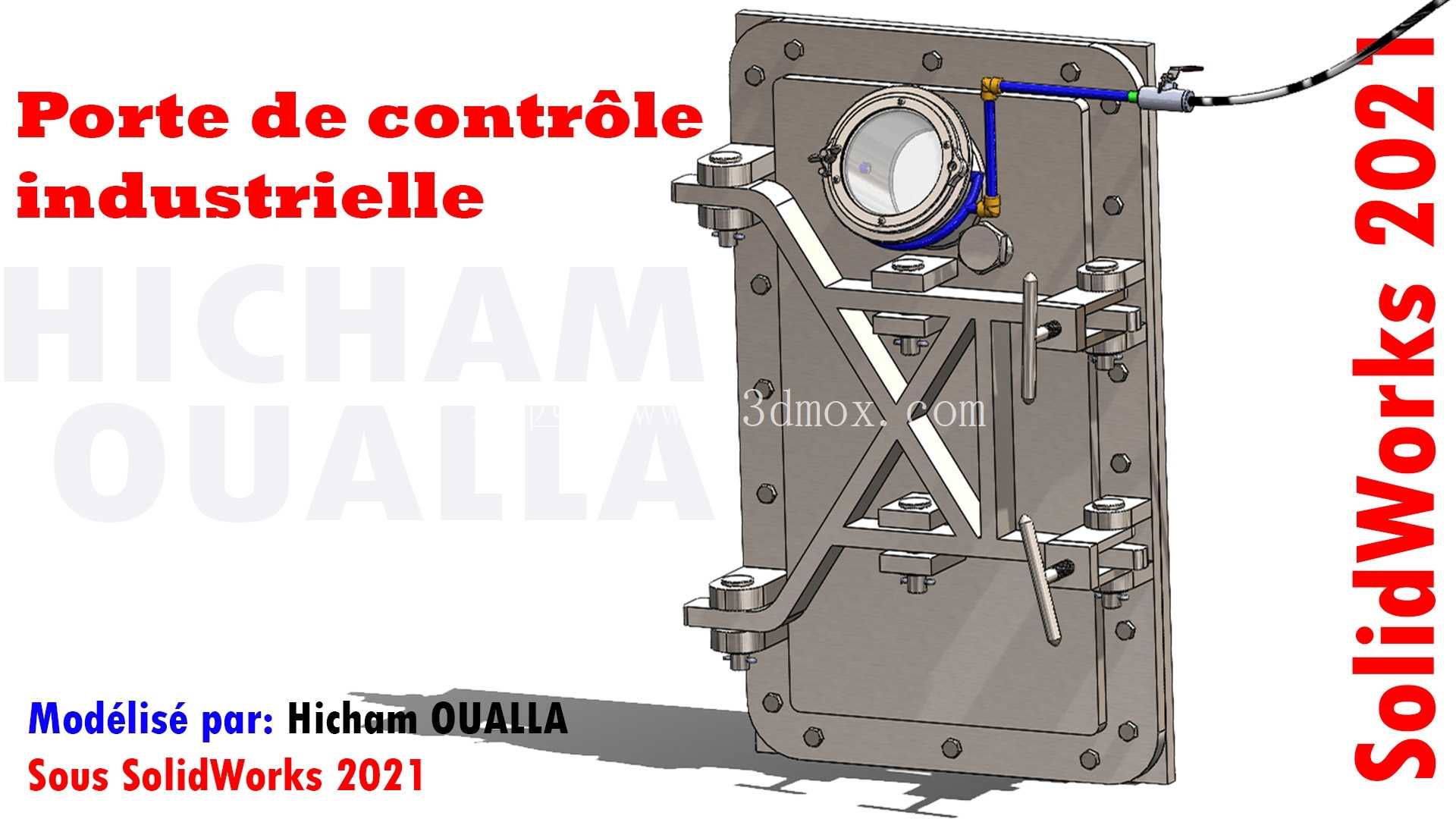

　　这套结构主要应用在工业密闭罐体、承压设备舱、工业流水线观测工位的场景中，作为设备内外的物理隔断同时保留可视化观测通道，既可以隔绝舱内介质外溢、阻挡外部粉尘杂质侵入，也能让运维人员无需开盖就直观掌握内部运行状态，在化工反应釜观测口、环保设备检修舱、自动化生产线防护舱这类场景中适配性极强。从结构组成来看，整套构件以方形安装法兰为基座主体，法兰面预设阵列分布的螺栓过孔，安装时可直接贴合在设备舱壁的预留开口处，通过周圈螺栓实现压紧固定，法兰与舱壁接触面预留密封胶条嵌槽，装配时嵌入耐温耐腐的密封胶条，可根据应用场景适配不同材质的密封件，满足常压、微压甚至带一定腐蚀性介质环境的密封要求。

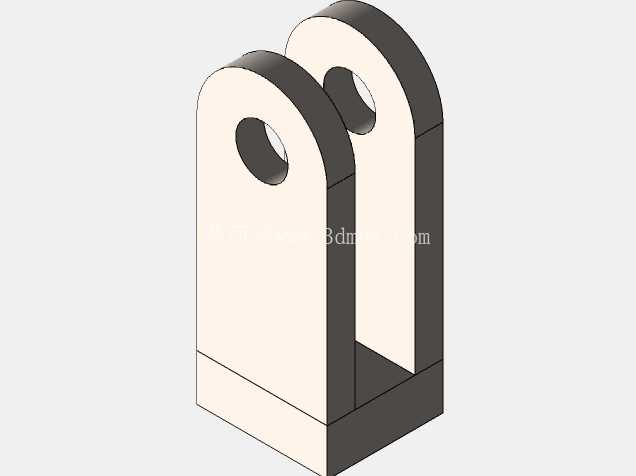

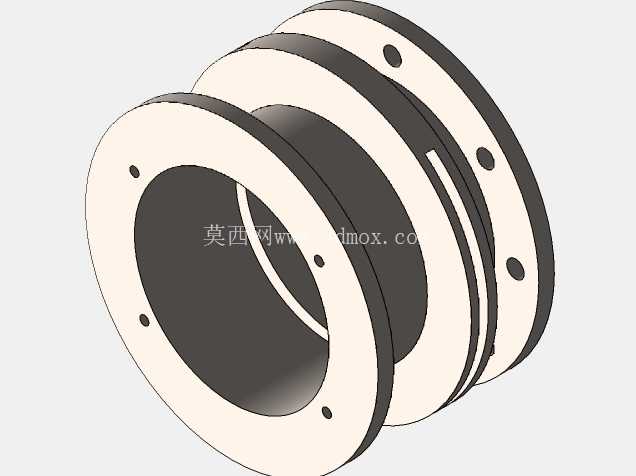

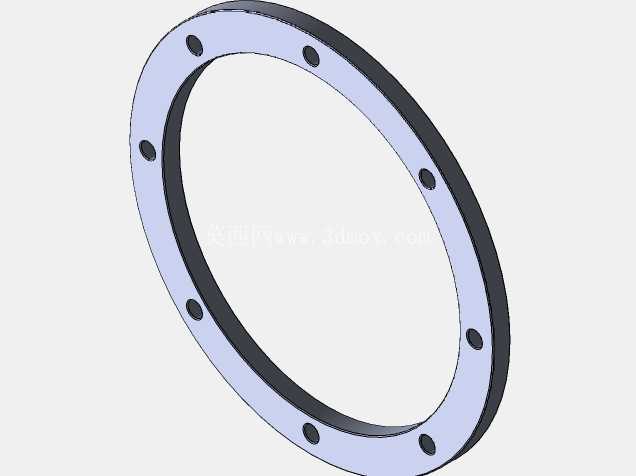

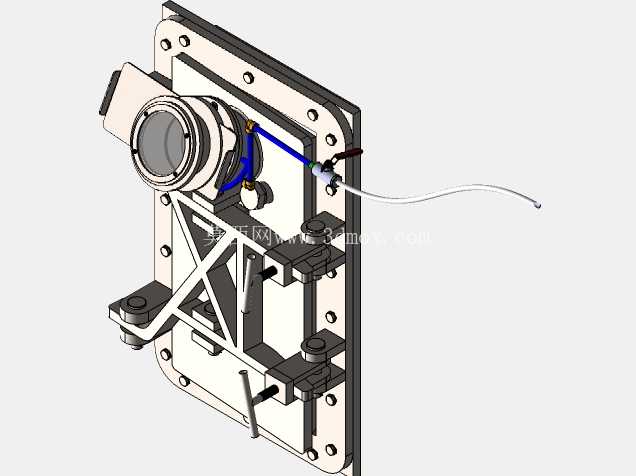

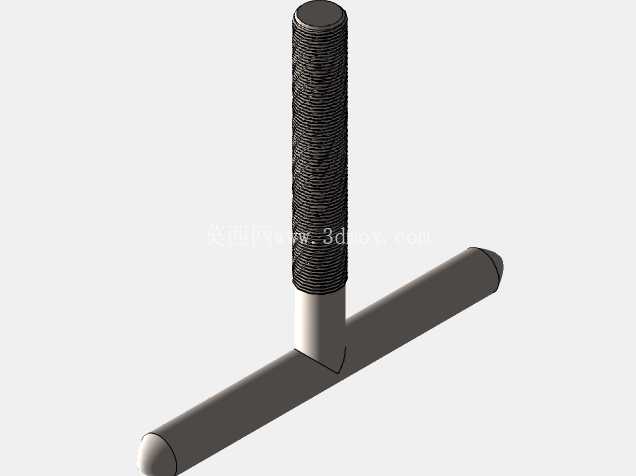

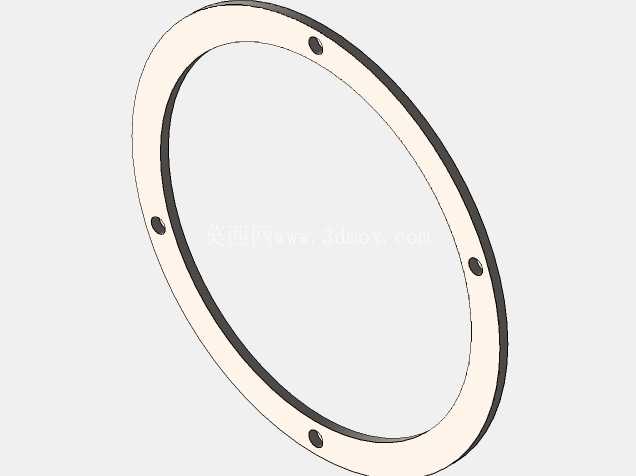

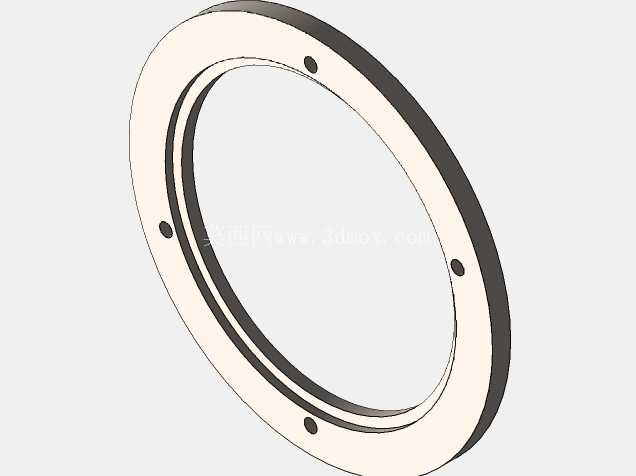

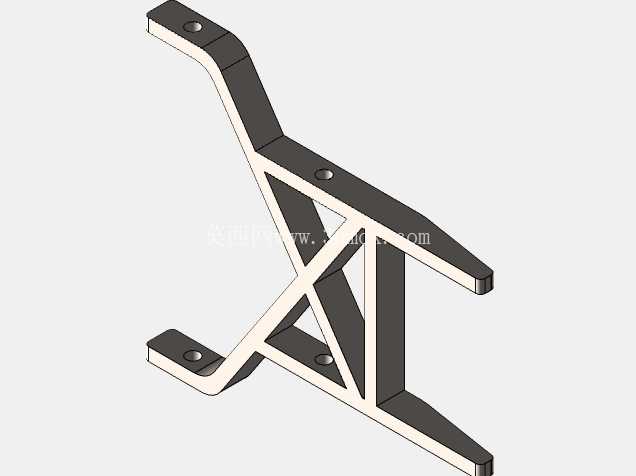

　　窗体部分采用圆形透明视镜设计，视镜通过周圈的压环与基座连接，压环上均匀分布锁紧螺钉，可均匀施加压紧力避免视镜受力不均出现碎裂，视镜与基座、压环的接触面同样设置密封结构，杜绝缝隙处出现泄漏。配套的压紧锁止机构采用交叉式支撑臂结构，支撑臂通过铰接座固定在法兰基座上，可带动外侧的防护盖板实现开合动作，当设备内部需要临时操作、或者视镜需要清洁维护时，扳动锁止手柄即可解锁防护盖板，将盖板旋转至侧边留出操作空间，锁止状态下盖板可紧密贴合在视镜外侧，一方面可以在设备停机时保护视镜不受外力磕碰损伤，另一方面在内部介质飞溅、存在强光辐射的工况下，关闭盖板可完全隔断内部与外部的通路，提升作业安全性。

　　设计过程中优先考虑了安装适配性，方形法兰的螺栓孔位采用等间距阵列排布，可适配多数现有工业设备的标准开口尺寸，无需对原有舱壁进行大规模改造即可完成替换安装；铰接支撑臂的旋转行程经过反复校核，开合过程中不会与法兰面的固定螺栓、周边外接管线产生运动干涉，同时支撑臂上设置了可调式限位结构，可根据现场安装空间调整盖板的最大开启角度，避免开启时碰撞周边设备。视镜的有效观测直径经过优化，在保证结构强度的前提下尽可能扩大可视范围，减少观测盲区，同时视镜压环的结构做了圆角过渡处理，避免应力集中导致的基座变形，在长期受温变、振动影响的工况下也能保持密封性能稳定。

　　整套结构的受力路径经过合理规划，外部载荷、内部压力产生的作用力会通过支撑臂、法兰螺栓均匀传递到设备舱壁上，不会出现局部应力过大导致的结构变形，锁止手柄的操作力经过杠杆比优化，单人无需额外工具即可完成盖板的开合锁止，日常维护操作十分便捷。针对不同工况的适配需求，结构上预留了外接附件的安装位，可根据需要在视镜旁加装照明接口、吹扫装置接口，在粉尘、油雾较大的工况下，接入压缩空气即可实现视镜表面的自动清洁，无需频繁开盖擦拭；在需要监测内部参数的场景，也可在预留位加装温度、压力传感器，无需额外在舱壁开孔。安装边界方面，整套结构突出舱壁的厚度控制在合理范围内，不会占用过多设备外部的操作空间，法兰背面的定位止口与舱壁开口采用间隙配合，安装时可快速定位找正，降低现场装配的难度，铰接部位采用耐磨衬套结构，长期反复开合也不会出现松旷、卡滞的问题，整体结构兼顾了密封性能、操作便捷性与工况适配性，可直接作为通用观测窗构件适配多类工业设备的观测需求。
