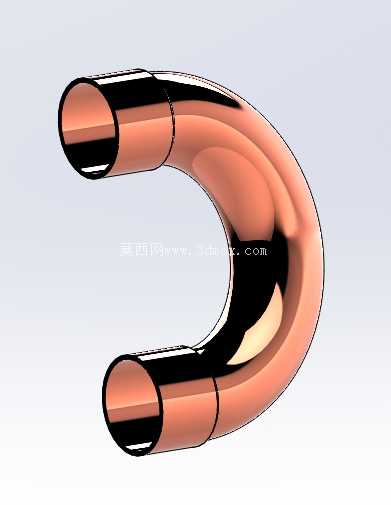

适配Viega标准10.28mm铜U型弯头接头

在民用冷热水供水、商用制冷机组冷媒管路、小型暖通空调分集水器支路、实验室高纯气体输送等场景里，小通径U型弯接头是解决管路同向折返、紧凑空间布管的核心连接件，这款10.28mm通径的铜质U型弯头，正是针对这类密集布管场景做的适配性结构设计。

从实际安装边界来看，该接头两端为等径直筒插接段，单段插接长度匹配常规紫铜管承插焊接的标准插入深度，弯折段采用大曲率圆弧过渡，没有直角弯折带来的流道突变，能有效降低管路内部流体的局部阻力损失，避免冷媒输送时的闪发隐患、供水场景下的紊流噪音问题。整体弯折半径控制在合理区间，既不会因为弯折半径过小导致铜管弯制处壁厚减薄、承压能力下降，也不会因为半径过大占用过多安装空间，适配机柜内部、墙体预埋槽、设备夹层这类狭窄布管区域的安装要求。

设计过程中优先参考了Viega同类铜接头的尺寸匹配逻辑，两端接口的同轴度公差控制在管路插接允许的范围内，现场安装时不需要额外修磨管口就能直接与同规格紫铜管对位，配合铜基钎料焊接后，焊缝处的承压能力不低于管材本身的额定承压值。接头整体采用紫铜材质建模时还原了冷拔成型后的表面质感，弯折处的壁厚均匀性做了工艺性校验，避免实际生产时弯管工序出现外侧开裂、内侧起皱的缺陷。

不同于直角弯头需要两个接头组合才能实现管路180度折返的方案，一体式U型弯头减少了两个焊口的施工量，也降低了焊口泄漏的概率，在制冷管路这类对密封性要求极高的场景中，能有效减少系统漏氟的故障点；在饮用水供水场景中，光滑的内壁流道不容易积留水垢，长期使用也不会出现通径缩窄影响流量的问题。

建模时对插接段的定位台阶做了细化处理，安装时管材插入到台阶位置即可达到标准插入深度，不需要施工人员反复测量插入尺寸，能有效提升现场布管的施工效率，也避免了插入深度不足导致的焊接脱开、插入过深导致的流道堵塞问题。弯折段的圆弧过渡区做了等壁厚处理，实际生产时无论是采用数控弯管一体成型，还是采用热压锻造成型，都能保证各个位置的机械强度一致，满足1.6MPa额定工作压力下的长期使用要求。

从应用适配性来看，该接头除了适配Viega品牌的同规格管路系统，也能兼容市面上绝大多数同通径紫铜管路的连接需求，在家用净水器内部管路、小型冷水机循环管路、制氧机气路连接等场景中都能直接替换使用，不需要额外调整周边管路的走线路径。接头整体没有多余的结构凸起，安装后可以紧密贴合安装基面，外部做保温层包裹时不会出现保温层无法贴合的空隙，能有效减少制冷场景下的管路冷量损失、热水场景下的热量损耗。
