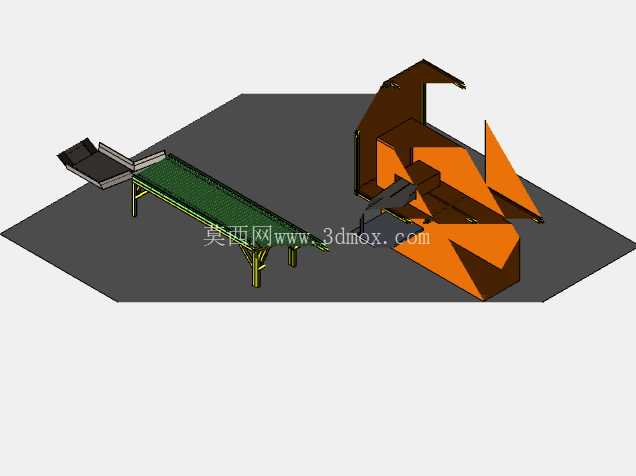

带输送线的螺栓加工成型生产设备

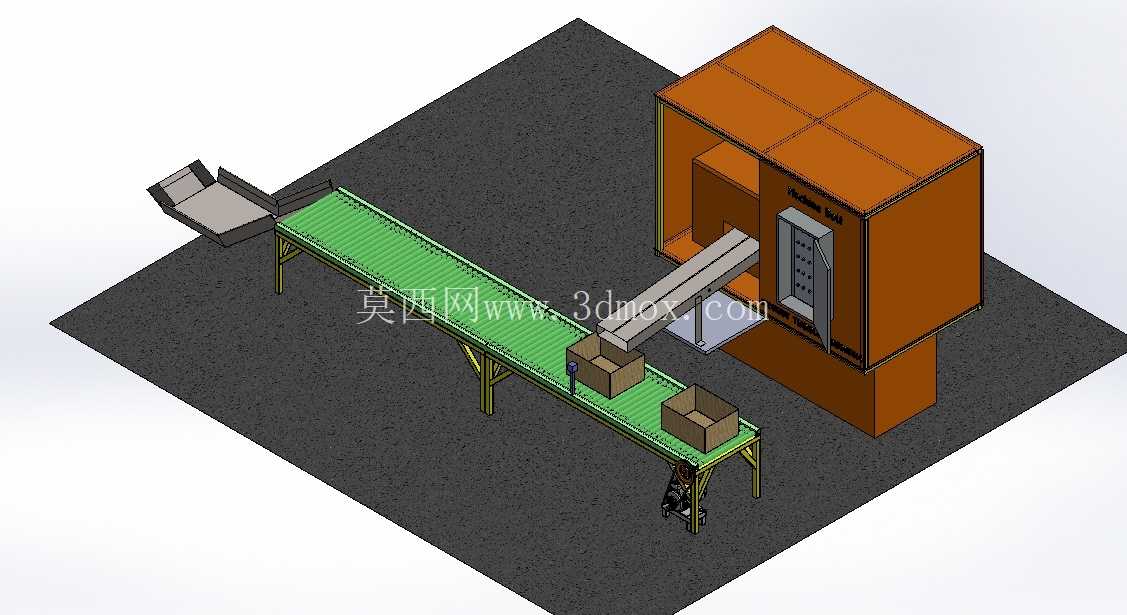

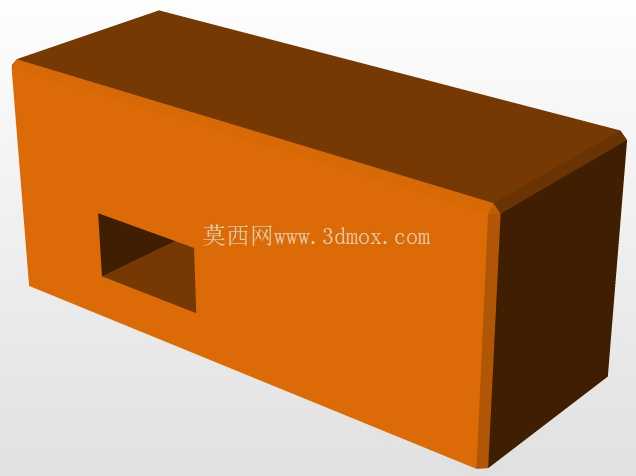

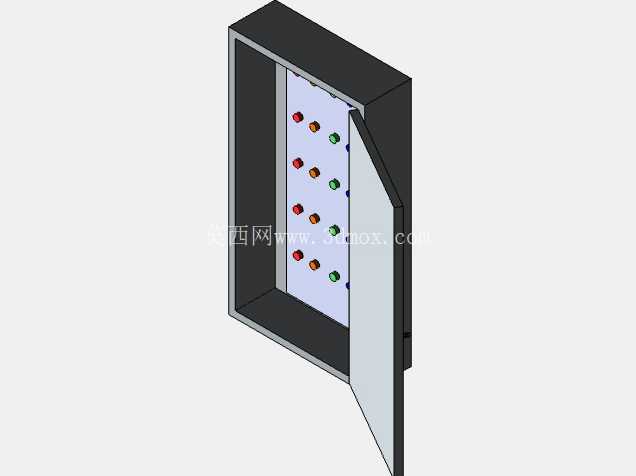

　　这套螺栓加工成型设备，核心是集成了压制成型主机与配套输送出料结构，主要面向紧固件制造车间的螺栓批量成型工序，替代传统单机作业下人工转运工件的低效模式，把螺栓压制成型、成品输出、集料装箱的工序串成连续作业链路，在中小规格标准件生产场景里适配性很强。从结构布局来看，主机采用封闭式箱型机架设计，厚重的立式箱体把成型冲压、动力驱动的核心部件全部包覆在内，既可以隔绝成型工序里的金属碎屑飞溅，也能给内部的压合执行机构提供足够的刚性支撑，避免长期冲压作业带来的机架形变影响成型精度。机架正面预留了操作与检修开口，配套的防护门带观察窗，日常生产时可以闭合防护门隔绝作业噪音与风险，检修时能直接开门接触内部模腔与驱动组件，不用拆解整体机架。

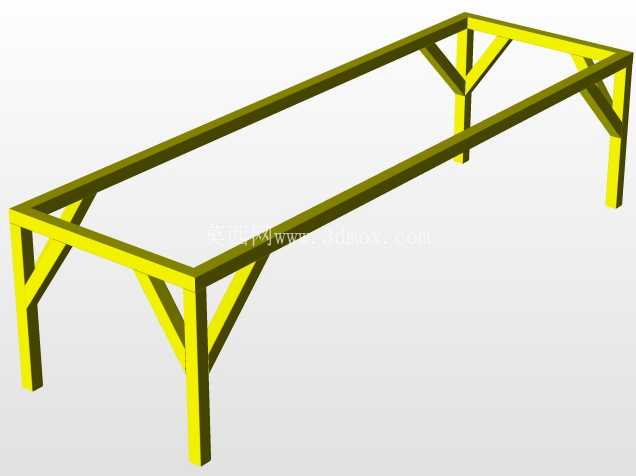

　　输送线部分采用绿色防滑PVC带面，支撑框架用型钢焊接制作，支腿带可调脚杯，安装时可以根据车间地面的平整度调整整体水平度，也能匹配主机出料口的高度差，避免工件从主机出料端落到输送带上时出现卡滞、掉落的问题。输送线的进料端直接对接主机的出料滑道，压制成型完成的螺栓工件从主机模腔推出后，顺着倾斜滑道直接落到输送带上，顺着带面输送到末端的集料工位。输送线的长度设计覆盖了从主机出料端到装箱工位的距离，中间预留了人工抽检的操作空间，作业人员可以站在输送线侧方随时抽取工件检查成型尺寸，不用凑近主机的作业危险区域。集料工位设置在输送线末端，配套了纸箱定位结构，输送过来的成品螺栓可以直接落入工位上的包装箱内，工位旁预留了空箱暂存的空间，满箱后可以直接替换空箱，不用停线等待。输送线的驱动端设置在靠近集料工位的一侧，张紧结构内置在支腿位置，日常维护时调整带面张紧度不需要拆解线体框架，操作空间充足。主机的安装边界需要考虑后侧预留动力柜的检修空间，左右两侧预留模具更换的操作距离，输送线沿主机出料方向直线布置，整体占地呈长条形布局，不需要复杂的地基预埋，普通硬化车间地面就可以安装固定，设备调平后接电接气就能投入使用。

　　从功能逻辑上看，这套设备把螺栓成型的核心压合工序和后续的出料输送做了集成设计，不需要额外搭配独立的出料转接机构，减少了工序间的转接落差，避免螺栓工件在转接过程中出现磕碰伤，影响成品的表面质量。输送线的带速可以根据主机的成型节拍做匹配调整，主机节拍快时调高带速避免工件在出料端堆积，节拍慢时调低带速降低能耗，适配不同规格螺栓的生产节奏。机架的外壳采用分体式钣金拼接结构，每一块钣金件都用螺栓固定在机架框架上，某个位置出现磕碰变形时可以单独拆换对应的钣金件，不用整体更换外壳，降低后期维护成本。出料滑道采用倾斜式光滑金属板面，角度设计刚好让成型后的螺栓靠自重滑落到输送带上，不需要额外的推料动力，减少了故障点。

　　输送线侧方还设置了小型的工具挂架，日常调整设备、抽检工件用到的扳手、量具可以直接挂在架上，不用随手放在线体上避免掉落卡进带面。在实际生产场景里，这套设备适合M6到M16规格的螺栓冷压成型工序，配套对应的模具就可以切换生产不同规格的产品，换模时只需要打开主机正面的防护门，操作内部的模架固定结构就能完成模具更换，换模时间比传统开放式压力机缩短近三分之一。设备整体的高度设计符合人体工程学，操作面板设置在主机正面防护门旁，站立操作时不需要抬手或者弯腰就可以触碰到所有控制按钮，输送线的带面高度刚好到作业人员的腰腹位置，抽检工件、整理装箱时不需要过度俯身，降低长期作业的疲劳感。
