重载型液压承载输送小车结构设计

项目分类:3D模型 发布时间:2021-08-09 ID:230137
  • 重载型液压承载输送小车结构设计

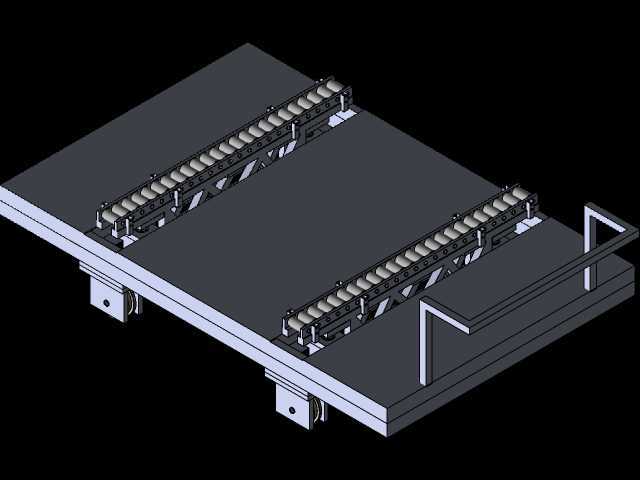

这款液压承载小车主要面向重型压力机生产车间的工位转运场景设计,解决车间内重型压力机部件、整机机身段在装配、检修、跨工位移位过程中,普通转运设备承载不足、顶升对位精度差的痛点。在实际冲压车间布局中,压力机整机重量往往达到数十吨,传统行吊转运受厂房立柱、工位间距限制,无法覆盖设备侧边的精对位作业,这款小车可直接驶入压力机底座下方预留的作业空间,完成重型部件的承托与移位。从功能设计上,小车采用双列并排的滚道承载结构,滚道单元沿小车台面纵向排布,单组滚道由多组独立的滚轮支撑座串联组成,滚轮采用高承载的淬硬钢材质,表面做发黑防锈处理,当承载重型部件时,滚轮可将滑动摩擦转换为滚动摩擦,降低部件在台面上移位的推力,方便作业人员微调部件的装配位置。小车的顶升功能集成在台面下方的液压回路中,液压缸采用倒置安装的布局,缸体固定在小车底部的行走框架上,活塞杆顶推台面下方的加强筋板,避免缸杆外露受车间焊渣、切削液侵蚀,顶升行程预留了50mm的安全余量,既可以满足将重型部件抬离地面支撑垫的高度需求,也不会因为行程过大导致顶升后重心失稳。行走部分采用四组带侧导向的重载脚轮,脚轮安装座采用加厚钢板焊接而成,轮体采用聚氨酯包胶材质,既可以承受大吨位的静载荷,也能在车间环氧地坪上行走时不划伤地面,侧边的导向轮可配合车间地面预埋的导向轨道使用,让小车沿固定路径往返于压力机装配工位与部件存放区,避免人工推行时的走偏问题。设计过程中重点考虑了台面的受力变形问题,台面主体采用20mm厚的Q355钢板焊接,下方布置了纵横交错的加强筋,筋板间距控制在200mm以内,确保在满载荷状态下,台面的最大挠度不超过1/1000,避免台面变形导致上方承载的部件倾斜。安装边界上,小车的整体宽度控制在1.2米以内,可适配多数中型压力机底座下方的通行间隙,台面长度根据常见压力机滑块、工作台板的尺寸设计为2.4米,两端预留了150mm的拉手安装位,方便作业人员推拉移位,液压系统的手动操作阀布置在小车端部的防护架旁,作业人员站在地面即可完成顶升、下降的操作,无需攀爬台面。在实际配套使用中,这款小车可与车间内的固定滚道线对接,当小车顶升到位后,台面上的滚道与固定线滚道处于同一水平面,重型部件可直接从固定线滑移到小车上,完成跨区域转运,也可在压力机检修时,将拆下的重型模座、滑块部件承托在小车上,移出压力机作业区进行维修,大幅降低重型部件移位的作业风险,减少行吊的占用时间,提升车间内的装配检修效率。
