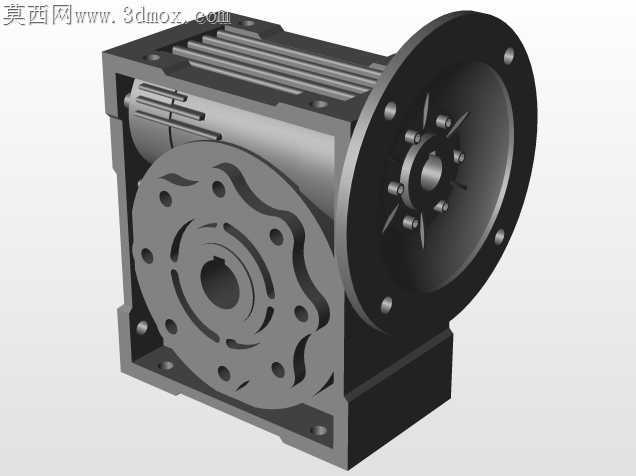

TNRV系列蜗轮蜗杆传动部件结构

该蜗轮部件是蜗轮蜗杆减速传动系统中的核心啮合构件，主要适配TNRV系列蜗轮蜗杆减速机的装配需求，广泛应用于轻工输送、食品包装、自动化生产线、小型物料提升设备等需要大减速比、低转速大扭矩输出的传动场景中，作为动力传递的核心啮合零件，它承担着将蜗杆的高速旋转运动转化为低转速大扭矩输出的核心功能，通过交错轴间的啮合传动实现动力的换向与减速，适配各类对传动平稳性、自锁性能有要求的中小型传动设备。在实际设备运行过程中，该蜗轮与配对蜗杆啮合时具备反向自锁特性，能够避免设备停机后输出端受负载作用产生反转，大幅提升倾斜输送、垂直提升类设备的运行安全性，同时啮合过程中多齿同时接触的特性让传动过程更平稳，振动与噪音控制表现优异，适合对运行静谧性有要求的民用、商用机械设备。从设计思路来看，该蜗轮采用匹配TNRV系列通用安装规格的参数化设计，齿部参数经过啮合校验，保证与同系列蜗杆的啮合侧隙处于合理区间，既避免侧隙过大导致的传动回差，也防止侧隙过小引发的啮合卡滞、磨损加剧问题；轮毂部分的连接结构采用标准化轴孔设计，能够直接与对应规格的输出轴配合传递扭矩，法兰端的连接尺寸完全匹配同型号减速机的壳体安装位，无需额外加工调整即可完成装配，大幅降低设备组装与后期维护的替换成本。外形尺寸与安装边界方面，该蜗轮的轴孔适配尺寸为110mm，连接法兰规格为112b5，整体轮廓尺寸完全适配TNRV025-130机座号的减速机腔体安装空间，安装时无需对减速机壳体进行二次加工，齿顶圆、轮毂长度等边界尺寸均经过干涉校验，装配后不会与腔体内壁、轴承端盖等周边部件产生运动干涉，能够保证传动系统长期稳定运行。齿部的造型设计充分考虑了润滑油脂的留存空间，啮合过程中能够在齿面形成稳定的油膜，降低长期运行的齿面磨损，延长部件的整体使用寿命，适配常规矿物润滑油脂的使用工况，在-10℃到60℃的常规工作环境温度区间内均可稳定传递额定扭矩。
