1/2马力法兰安装齿轮减速电机维修参考结构

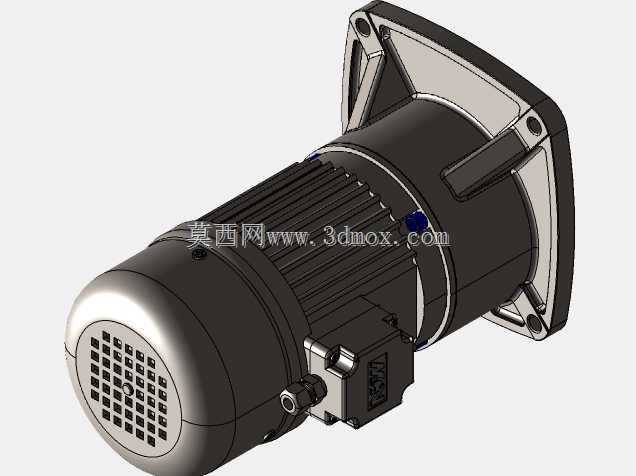

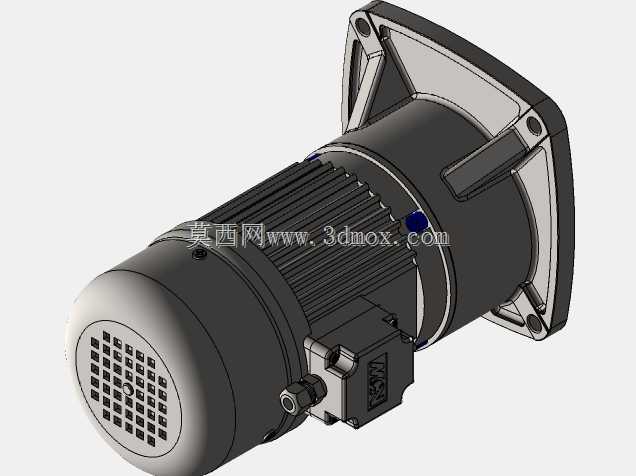

　　这款齿轮减速电机的输出轴径为22mm，采用方形法兰安装结构，常见于中小型自动化生产线、输送设备、包装机械的动力输入段，作为整套设备的动力输出核心，匹配1/2马力的动力规格，可输出10-60区间的减速比，适配低转速大扭矩的负载工况。从结构设计来看，电机段采用散热筋外壳设计，沿电机壳体轴向均匀布置的凸起筋条，可在设备连续运行时增大壳体与空气的接触面积，提升自然散热效率，避免长时间满负载运行时绕组温升过高影响绝缘寿命。后端盖采用格栅式通风结构，内置散热风叶可在转子转动时带动气流沿散热筋轴向流动，带走壳体表面的积热。接线盒布置在电机壳体侧下方，采用防水密封结构，接线端子预留足够的接线空间，方便现场布线时的线缆接入与固定，

　　同时可避免车间内的切削液、粉尘进入接线腔造成短路隐患。前端的减速箱段与电机壳体采用止口定位配合，通过螺栓刚性连接，保证电机输出轴与减速箱内齿轮组的同轴度，减少传动过程中的偏磨与振动。安装法兰上的安装孔采用对称布置设计，可适配不同安装方向的固定需求，法兰端面的止口可与设备安装位的定位台阶配合，保证安装后输出轴与负载输入端的同轴度，避免额外的径向力作用在输出轴轴承上，延长轴承使用寿命。在维修场景中，这类结构的拆解需要先分离电机与减速箱的连接螺栓，取出电机段后再拆解减速箱内的齿轮组，维修前需记录输出轴的原始尺寸与安装位置，避免装配后出现轴伸长度不符、齿轮啮合间隙过大的问题。输出轴采用键连接方式传递扭矩，键槽的尺寸与轴径匹配，

　　可保证大扭矩输出时不会出现打滑失效。整体结构的安装边界需要注意法兰外沿的安装空间，预留足够的螺栓拆装操作空间，同时接线盒侧需要预留线缆弯折的空间，避免线缆过度弯折造成绝缘层破损。这类减速电机在轻工制造、电子组装生产线、食品输送设备中应用广泛，选型时需要匹配负载的实际扭矩需求与安装空间尺寸，避免出现动力不足或者安装干涉的问题。
