蜗轮传动顶置式工业搅拌装置结构设计

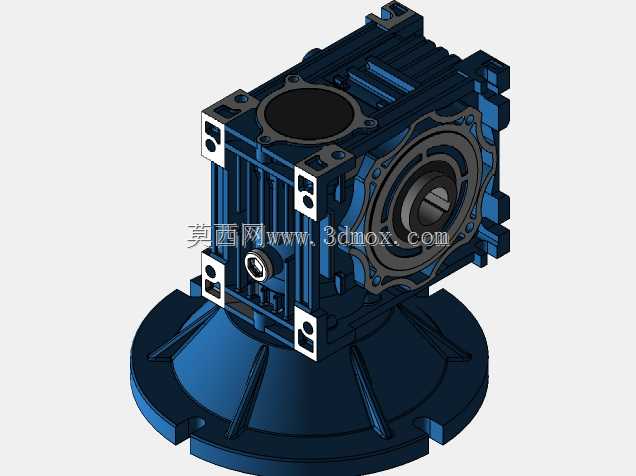

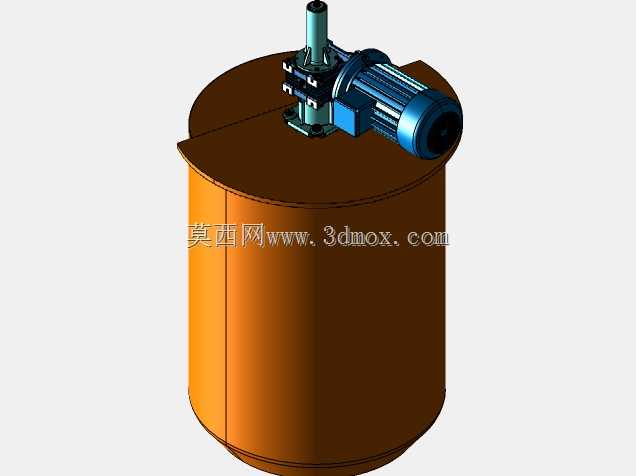

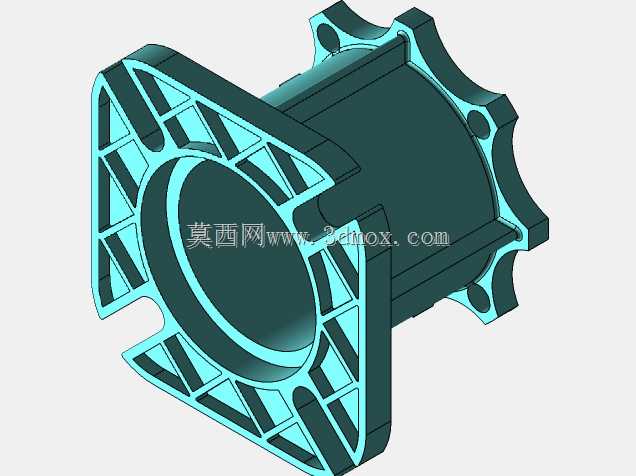

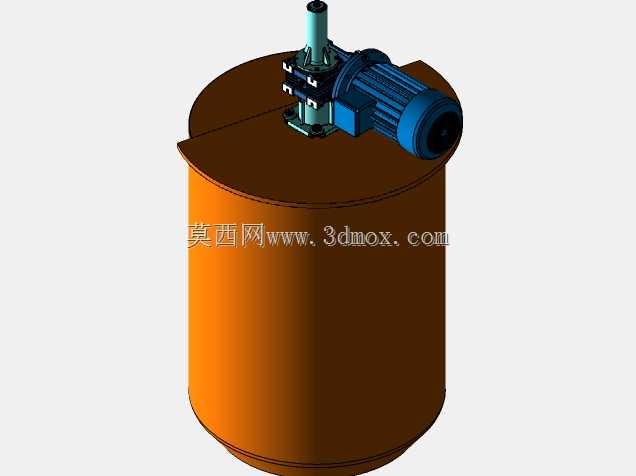

该搅拌装置主要面向化工配料、食品浆料调和、水处理药剂混配等工业生产场景，用于实现罐体内多相物料的均匀分散、混合与反应过程的持续搅拌作业，可适配中低粘度的流体、固液混合类物料的加工需求，在中小型批量生产的配料工序中能够稳定输出可控的搅拌动力，避免物料分层、沉淀或混合不均的问题。设备整体采用顶置安装的布局形式，搅拌罐体为立式圆柱结构，底部做圆弧过渡设计，能够减少罐内物料的残留死角，便于生产完成后的罐体清洁作业；罐体顶部设置分体式盖板，既可以预留物料投加、观察检测的开口位置，也能为上部传动与动力组件提供稳定的安装支撑面。传动部分采用蜗轮蜗杆结构实现动力传递，能够将电机输出的高转速低扭矩动力转换为搅拌作业所需的低转速大扭矩输出，同时蜗轮结构具备一定的自锁特性，可在停机状态下避免搅拌轴受物料扰动出现反向转动，提升设备运行的安全性；电机通过专用法兰与蜗轮传动箱体实现刚性连接，法兰连接面设置精准的定位止口，能够保证电机输出轴与传动箱输入轴的同轴度，减少运转过程中的偏心振动，降低传动部件的磨损速率。设计过程中重点考量了安装边界的适配性，动力与传动组件整体布置在罐体顶部的一侧区域，预留出足够的操作空间用于罐体顶部的投料、检修作业；搅拌轴沿罐体中心垂直向下布置，轴端可根据物料特性适配不同形式的搅拌桨叶，轴体与盖板的衔接处设置密封结构，防止罐内物料飞溅或挥发性气体溢出。整体结构的尺寸匹配兼顾了罐体容积与搅拌动力的适配关系，传动组件的外轮廓尺寸不会超出罐体顶部的安装边界，在现场安装时无需额外拓展安装支架，可直接通过盖板上的预设螺栓孔完成整套搅拌机构的固定，降低现场安装的施工难度；同时各连接部件均采用标准化的连接尺寸，后期维护时可快速完成易损部件的更换，减少设备停机维护的时间成本。
