洁净室互锁传递窗三维结构设计

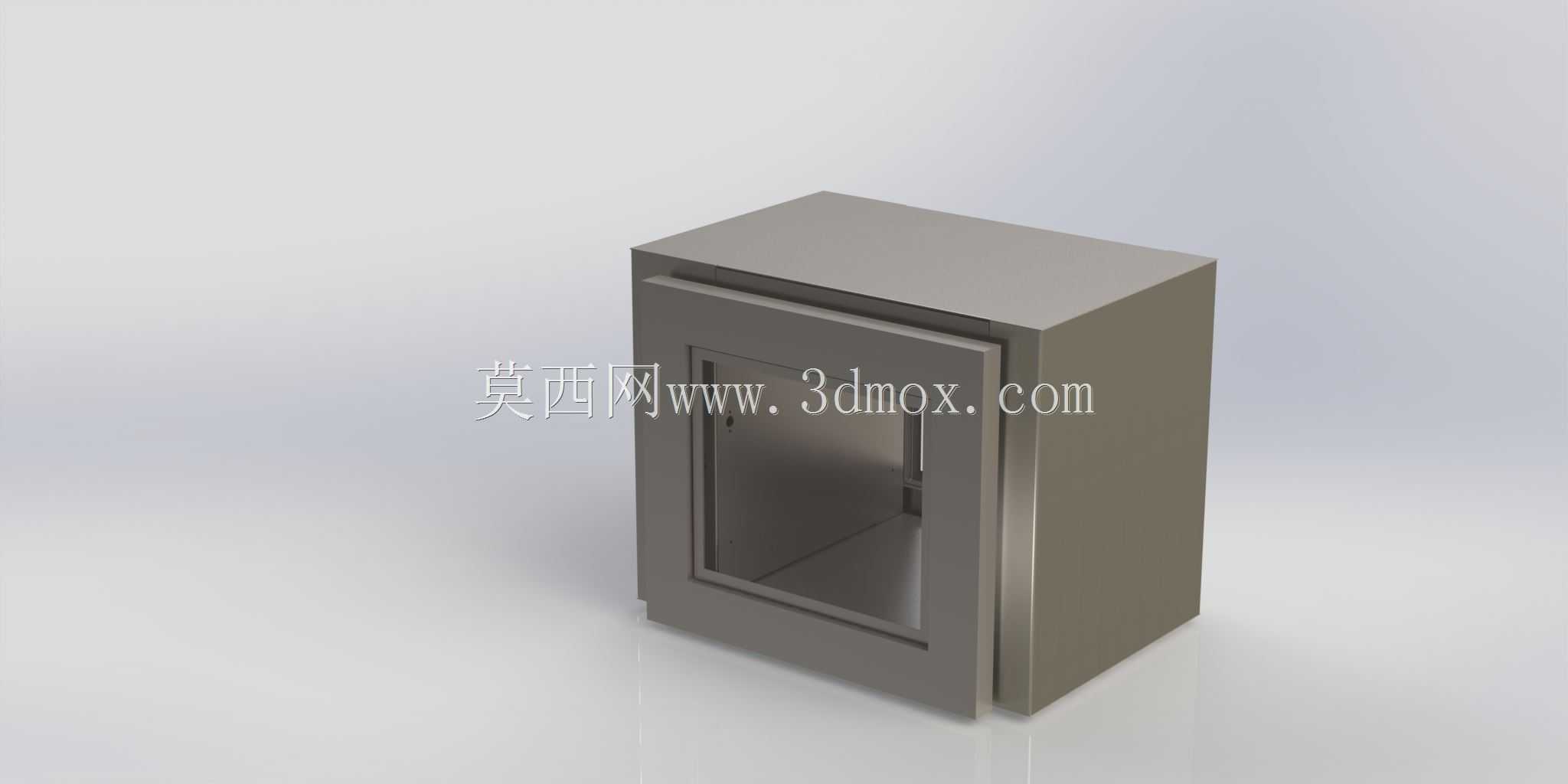

做洁净车间配套设备结构设计的同行，大概率都绕不开传递窗这个品类，这次建模的这款530x420x410规格的传递箱，是我之前给医药洁净生产线做配套时反复调整过几轮的成熟结构。很多刚入行的设计师容易把传递窗当成简单的带门箱子，实际落地的时候才会发现，这个设备的核心作用是在不同洁净等级的功能区间做物料传递的物理隔断，从根源上减少洁净区开门次数，避免高洁净度区域被低洁净区的交叉污染，不管是制药厂的洁净生产区、医院的消毒供应室，还是精密电子无尘车间，这类设备都是刚需配套。

先说设计时最先卡的边界条件，外形尺寸530x420x410是常规嵌入式安装的通用尺寸，做结构排布的时候要提前给墙体安装留够20mm的安装调节余量，箱体侧板要预留打密封胶的翻边结构，避免安装后墙体和箱体之间出现缝隙漏风。箱体主体采用304不锈钢折弯焊接成型，所有内角都做R10圆弧过渡，没有清洁死角，这点是医药行业GMP检查的硬性要求，要是做直角内角，后期清洁残留的尘粒根本擦不干净，验收肯定过不了。

功能结构上，这款模型做了机械互锁的基础结构，两侧的门无法同时开启，一侧门打开的时候另一侧的锁舌会自动卡紧锁死，完全避免传递物料的时候两侧空间直接连通造成的气流串通。门体上嵌的是双层钢化玻璃观察窗，不用开门就能看到内部待传递的物料，减少不必要的开门动作，门和箱体接触的一圈都嵌了食品级硅胶密封条，关门的时候能保证完全密封，不会出现漏气漏压的情况。

建模的时候我特意把互锁机构的运动配合都做全了，不是单纯的外观模型，不管是做结构验证还是给客户做方案演示，都能直接演示门体互锁的动作逻辑。之前有新手设计师做这类模型的时候容易忽略门铰链的承重余量，这款传递窗的门是整板不锈钢材质，单扇门重量接近8公斤，铰链选型的时候要选304不锈钢脱卸式合页，承重留够1.5倍余量，避免长期开关门出现下垂变形，导致密封失效。另外如果是带消毒功能的版本，只需要在箱体内部顶部预留紫外线消毒灯的安装位和走线槽就行，基础款和消毒款的箱体主体结构完全通用，不用重新开模做结构，能大幅降低生产端的加工成本。

实际选型的时候，这个尺寸的传递窗适合传递小型工具、半成品物料、检测样本这类体积不大的物品，要是传递大尺寸的物料就需要加大内膛尺寸，同时要对应调整互锁结构的行程，不能直接等比例缩放，不然很容易出现互锁卡滞的问题。做安装排布的时候还要注意，传递窗的安装位置要尽量避开洁净区的送风口正下方，避免开门的时候气流直吹造成紊流，影响洁净区的层流效果。
