带多组成型特征的折弯钣金安装支架

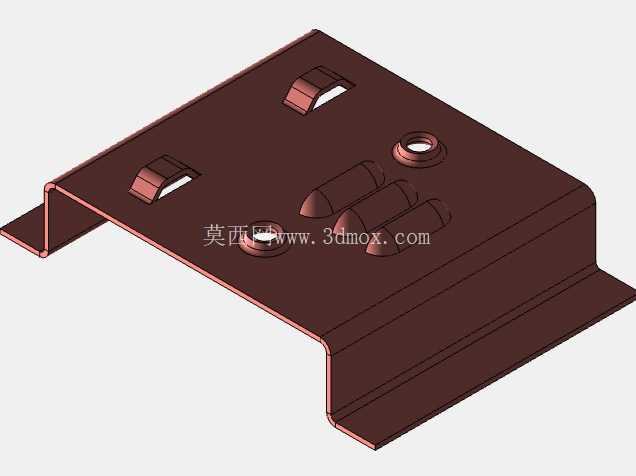

　　从实际使用场景来看，这类支架通常用来固定小型控制模块、接线端子排、传感器安装座这类重量不大但对安装定位精度有一定要求的零部件，两个向上凸起的桥型百叶窗结构，一方面是给支架背面的走线预留穿线让位空间，避免线束被钣金锐边割破绝缘层，另一方面也能在支架贴合安装面时留出微小的通风间隙，避免安装面凝露直接接触固定在支架上的电气元件；三个带翻边的沉台孔，是直接通过成型工艺在板材上冲出的螺纹安装基底，翻边高度刚好匹配常用的M3、M4自攻螺丝啮合长度，不需要额外压铆螺母柱，翻边结构同时还能对孔位周边的板材起到加强作用，避免多次拆装螺丝后孔位出现变形开裂。日常做设备结构设计时，这类带多组成型特征的折弯钣金件，是电控柜、小型自动化设备机架、户外终端设备外壳内部最常用的安装固定构件，区别于普通平板折弯支架，它不需要额外焊接凸台、铆接螺母或者加装支撑筋，所有需要的安装定位、避让、加强结构都直接在板材上一体冲压成型，能大幅减少装配环节的零件数量，降低现场组装的工时消耗。

　　设计这类钣金件的时候，首先要确认板材的折弯系数，通常这类支架选用1.2mm到1.5mm厚的冷轧钢板，折弯内R角取和板材厚度一致的数值，避免折弯处出现开裂或者回弹超差的问题；两侧的向下折弯边高度要控制在15mm到20mm之间，既保证支架整体的结构刚性，避免安装后出现受力翘曲，也不会因为折弯边过高影响下方其他零部件的布置。所有成型特征的排布要避开折弯线至少3倍板材厚度的距离，防止成型时的材料拉伸影响折弯精度，或者折弯过程中挤压已经成型的特征导致变形。

　　两个长条形的凸起加强筋，布置在两个桥型穿线孔和沉台孔之间的区域，刚好弥补了开孔后板材被削弱的结构强度，让整个支架的平面度在承受0.5kg以内的载荷时，变形量不超过0.2mm，满足普通电气元件的安装平面度要求。安装边界上，支架的整体长宽尺寸控制在120mm*80mm左右，四个方向的边缘都预留了5mm的安全距离，不会和周边安装位的其他构件产生干涉，沉台孔的位置公差控制在±0.1mm，保证安装时螺丝可以顺利对位，不需要现场扩孔调整。桥型百叶窗的开口方向要顺着设备内部的走线方向，开口边缘做了0.3mm的倒钝处理，不会割伤穿线的绝缘皮层，同时百叶窗的凸起高度控制在3mm，既留出足够的穿线空间，也不会因为凸起过高占用支架上方的元件安装空间。

　　这类一体成型的钣金支架，相比传统的焊接支架，生产效率更高，批量生产时尺寸一致性更好，不需要后续的打磨、焊接除渣等后处理工序，表面做喷塑处理后就能直接使用，在中小批量的设备生产场景中，能有效降低零部件的采购成本和装配难度。设计过程中还要注意成型特征的冲压顺序，先冲定位孔，再成型加强筋和沉台，最后冲百叶窗结构再折弯，避免工序顺序错误导致成型特征位置偏移，或者板材在冲压过程中出现不必要的拉伸变形，影响最终的装配精度。
