适用于ANSYS流场仿真的工业轴流风扇结构

　　在工业通风、设备散热、风洞模拟等场景中，轴流风扇的气动性能直接决定系统运行效率，传统经验式设计往往需要多轮实物打样测试，才能修正叶型角度、轮毂配比带来的流场紊乱问题，而依托流场仿真前置验证的风扇结构，可在设计阶段就锁定气动效率、噪音水平、出口风压等核心参数，大幅缩短研发迭代周期。这款针对ANSYS Flow Simulation搭建的风扇模型，完全围绕实际工程仿真需求构建几何特征，没有冗余的装饰性结构，所有曲面、倒角、叶根过渡都保留了可用于网格划分的连续拓扑，避免仿真过程中出现网格畸变、边界层断裂等常见问题。

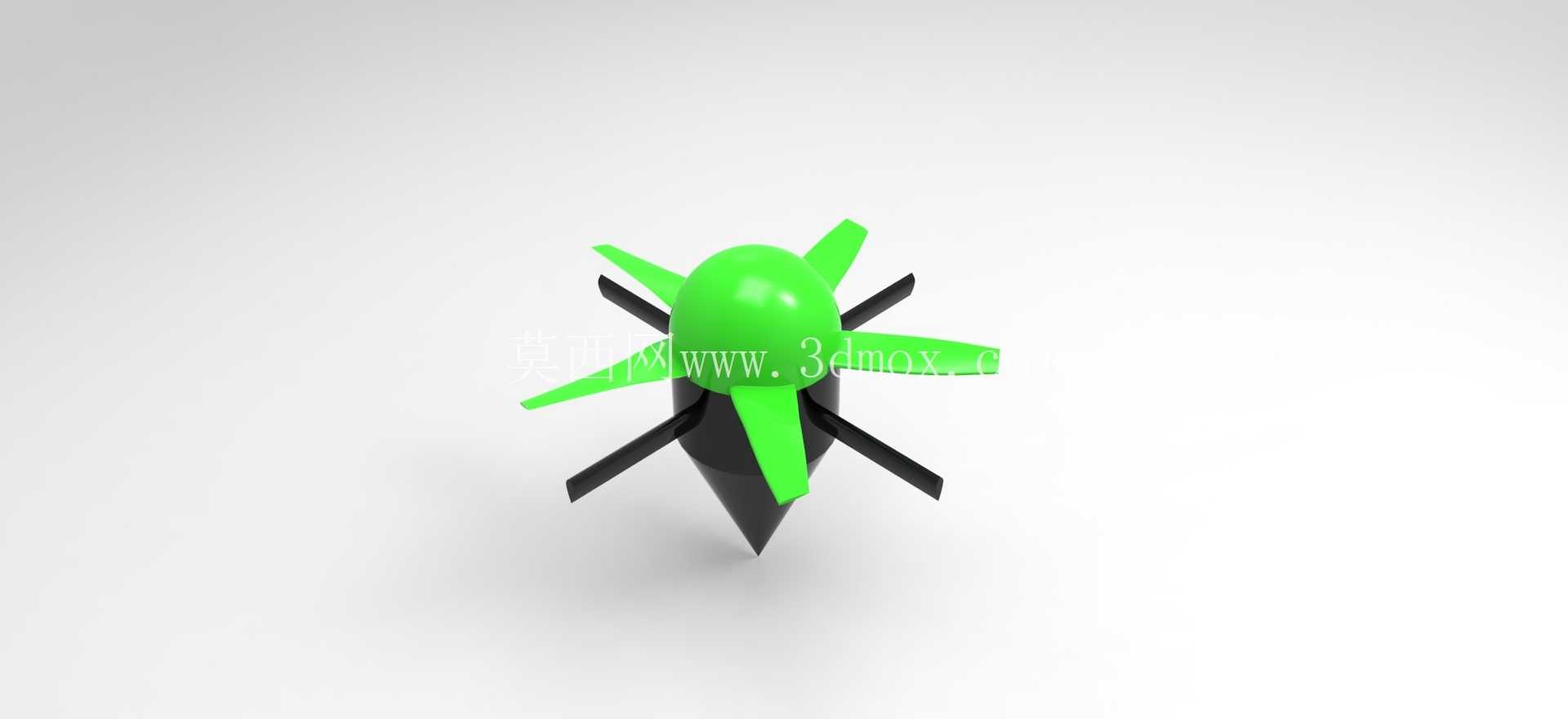

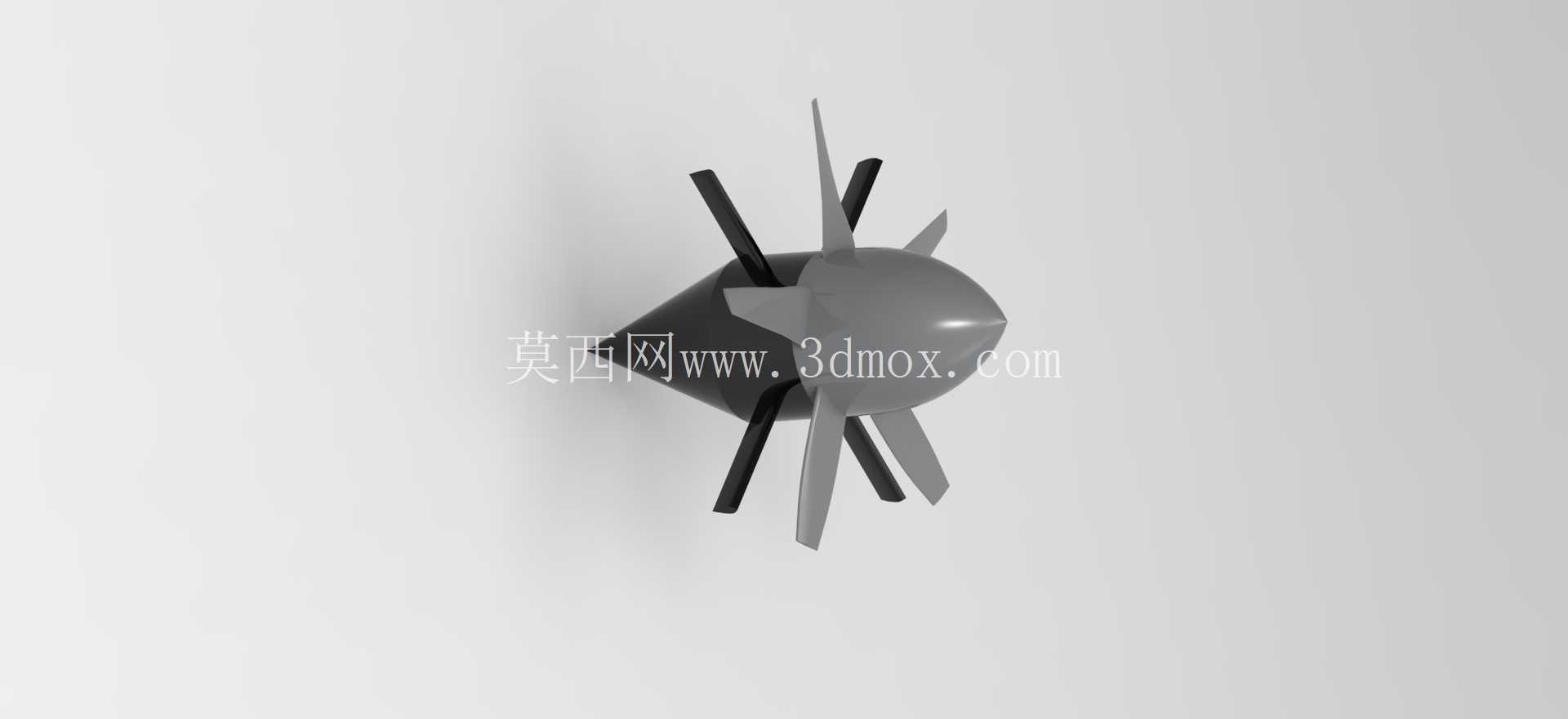

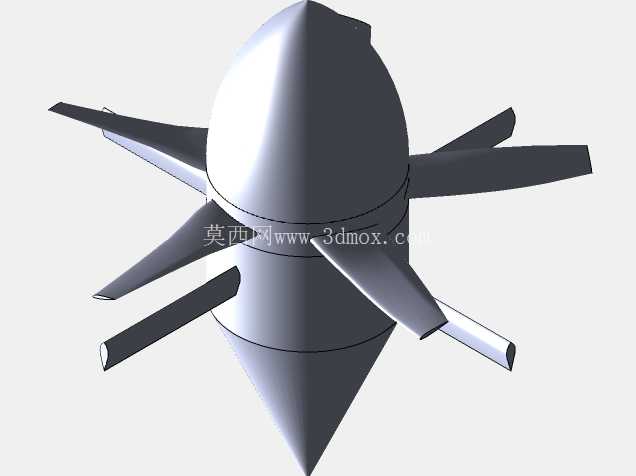

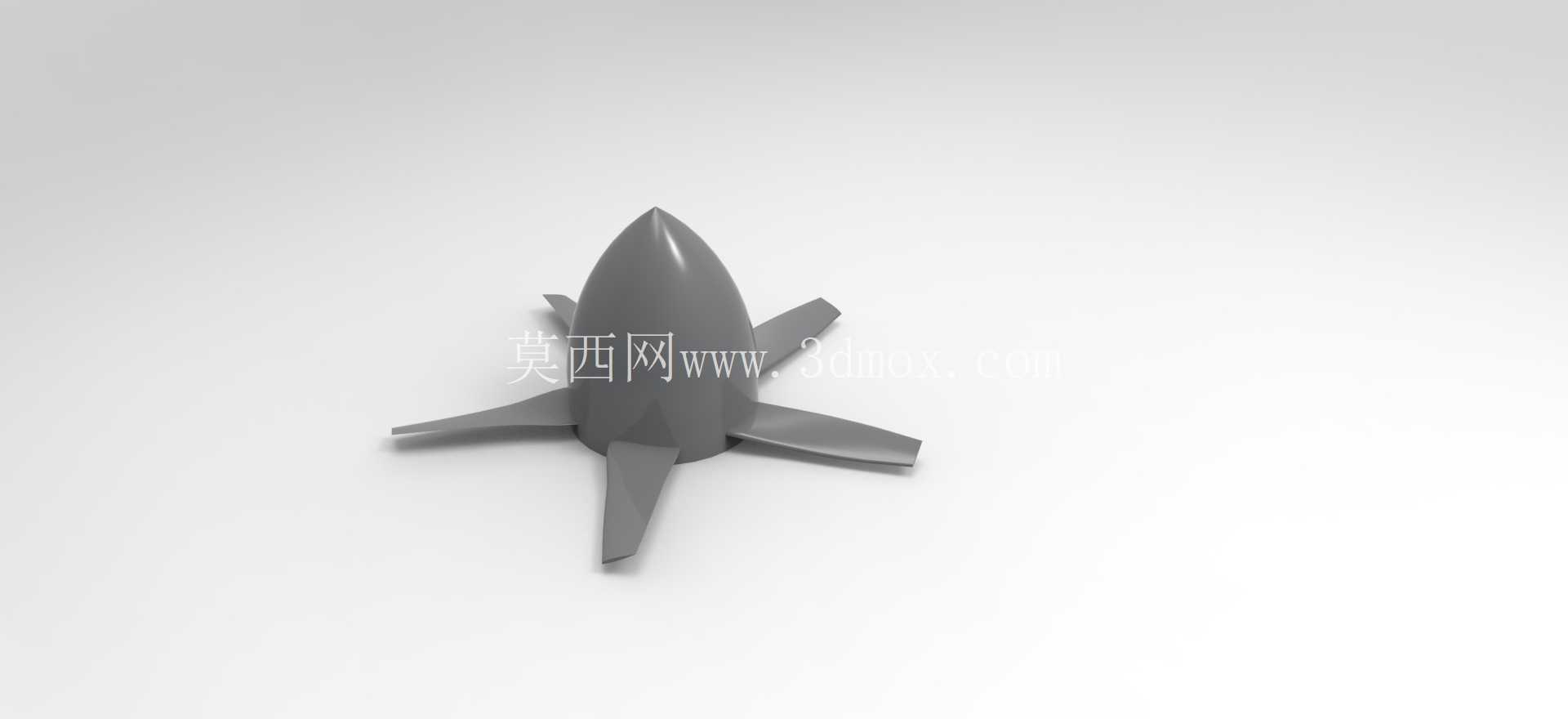

　　从实际应用场景来看，这类小尺寸轴流风扇可直接适配电子机柜散热、小型工业设备通风、管道增压送风等工况，模型的轮毂采用流线型整流帽设计，前端锥角经过气动优化，可减少进气端的气流涡流，避免来流直接冲击叶根区域形成低压死区，降低叶轮旋转过程中的气动阻力。叶轮部分采用6片等距分布的叶片设计，叶型截面从根部到梢部采用渐变扭角配置，根部扭角偏大以适配轮毂处较低的线速度，梢部扭角收窄匹配高圆周速度下的气流攻角，确保整个叶展范围内的气流都能沿轴向平顺推进，减少叶尖涡流带来的能量损耗。叶片与轮毂的连接位置做了大圆角过渡处理，既可以降低应力集中风险，满足结构强度校核的需求，也能避免流场在连接位置出现突变，减少局部湍流带来的气动噪音。

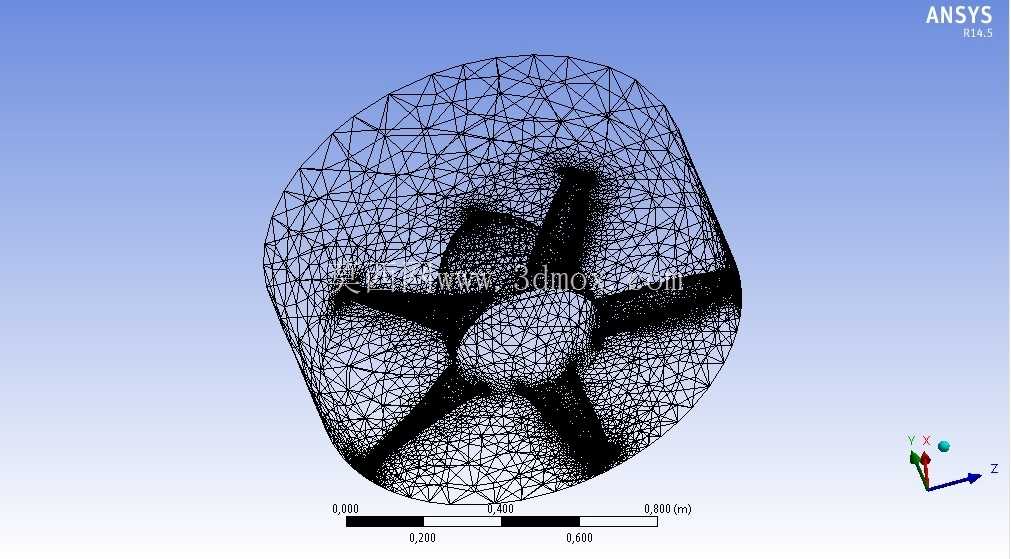

　　模型的外轮廓预留了标准的安装边界，轮毂直径与叶轮外径的配比控制在常规工业轴流风扇的合理区间，安装法兰的接口尺寸可直接匹配常规的通风管道、设备散热口安装位，不需要额外做几何修正就能导入装配体做干涉检查。在设计思路上，整个模型的几何构建完全服务于流场仿真需求，叶片曲面采用G2连续过渡，没有碎面、尖角等不利于流体计算的特征，仿真时可直接提取流体域，在叶片表面、叶尖间隙位置加密边界层网格，精准模拟不同转速下的出口风速、风压、流量等参数，也可用于验证不同叶型角度对风扇性能的影响，为后续的参数化优化提供基础模型。

　　从安装边界来看，模型的轴向长度、最大外径都控制在小型工业风扇的常规尺寸范围内，后端的导流结构可引导气流平顺流出，避免出口气流出现偏斜，实际使用时可根据工况需求调整叶片数量、扭角参数，适配不同的风压、流量需求。不同于仅做外观展示的风扇模型，这款结构的所有几何特征都对应实际加工可实现的工艺，叶片厚度从根部到梢部渐变，既满足注塑或者钣金加工的工艺要求，也平衡了结构强度与转动惯量，避免叶轮转动过程中出现动平衡超差的问题。在做散热系统匹配时，可直接将该模型导入设备整体装配中，结合热源分布、风道结构做系统级的流热耦合仿真，提前预判风道阻力、散热风量是否满足设计要求，减少后期样机测试的整改工作量。对于从事通风设备设计、散热系统开发的工程师而言，这类经过几何清理的仿真专用模型，可省去大量几何修复的时间，直接用于流场计算、结构校核、动平衡分析等多个环节，也可作为基础模型衍生出不同转速、不同直径的系列化风扇结构，覆盖更多工况的使用需求。
