带防雨顶棚双层垂直自行车停放架

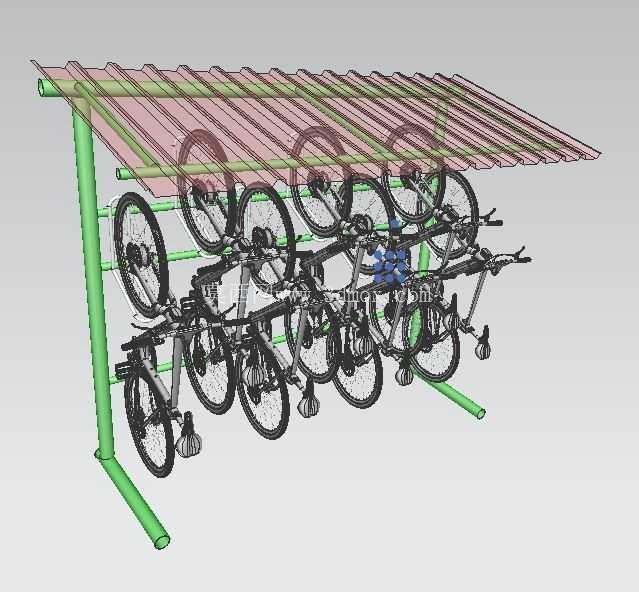

在老旧小区、商圈背街、园区支路这类非机动车停放空间紧张的场景里，常规斜列式或平面自行车停放架单车位占地约1.2平方米，7辆自行车停放就需要近9平方米的连片平整地面，很多区域根本腾不出这么大的完整地块，乱停乱放挤占消防通道、人行步道的问题十分普遍。这款垂直停放结构的自行车停放装置，核心就是通过改变车辆的放置姿态压缩占地投影，把常规水平放置的自行车调整为接近垂直的挂放姿态，单排7个车位的整体占地投影仅为3米长、1米到1.5米宽，总占地不到4.5平方米，比常规停放方式节省一半以上的地面空间，哪怕是建筑边角、围墙侧边这类狭长零碎地块，只要地面平整、上方无低空障碍物就能安装。

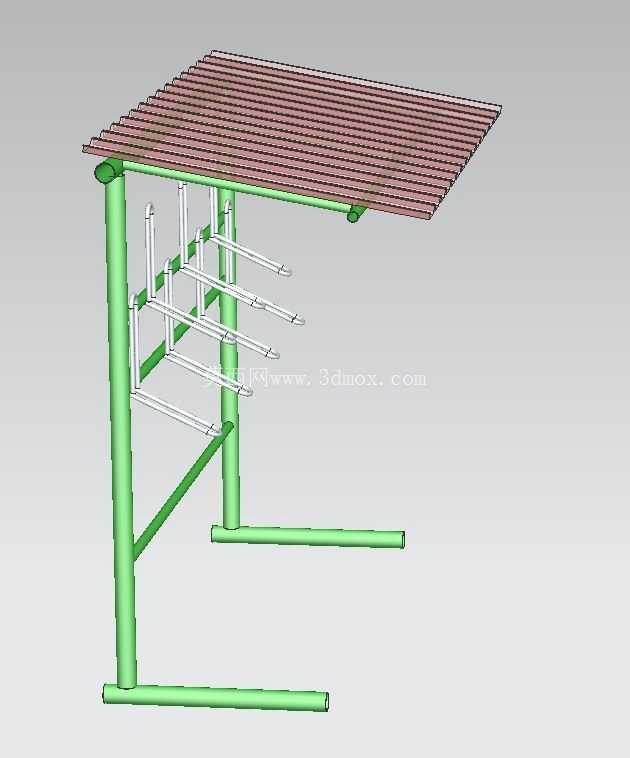

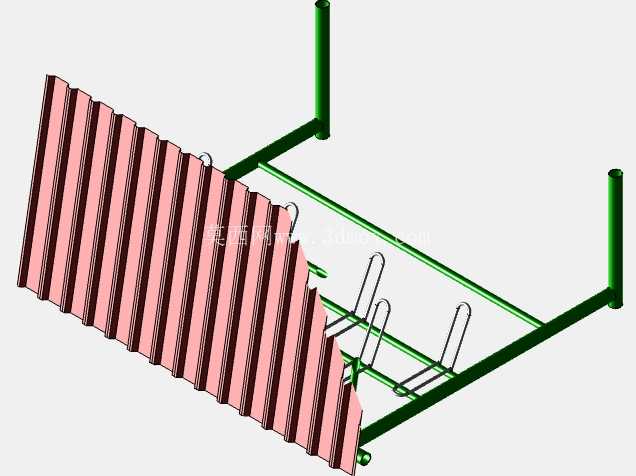

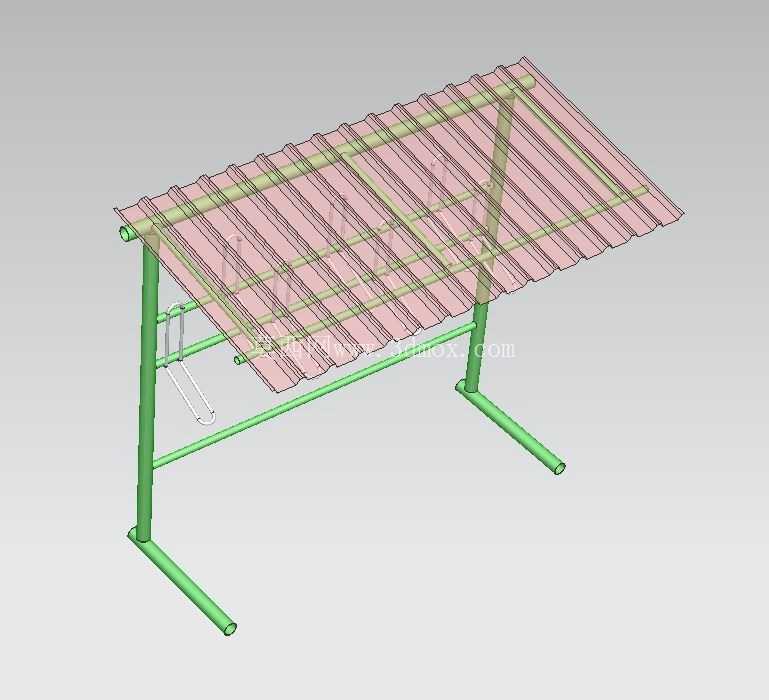

整体框架采用圆管型材焊接成型，主支撑立柱为大直径圆管，底部做90度弯折的落地支撑脚，通过膨胀螺栓与硬化地面固定，不需要额外做混凝土基础，安装作业量小，后期移位也方便。顶部的顶棚采用波纹板材铺设，前后挑出长度超过车架边缘20厘米，能在降雨时让雨水顺着顶棚坡度流向架体外侧，不会直接滴落到停放的自行车上，正午时段也能遮挡大部分直射阳光，减缓车胎、塑料车把部件的老化速度，适配户外长期使用的需求。

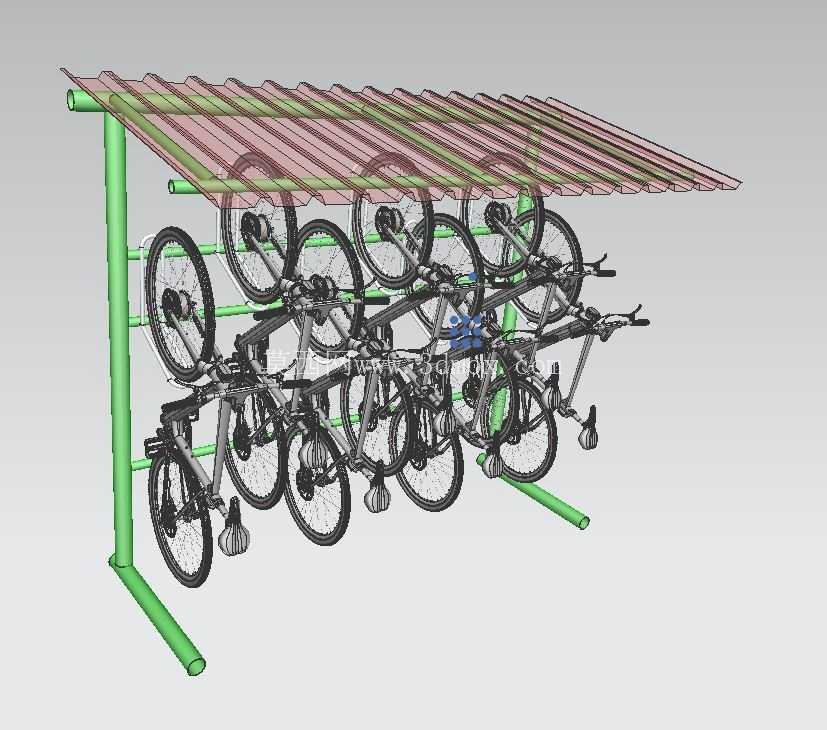

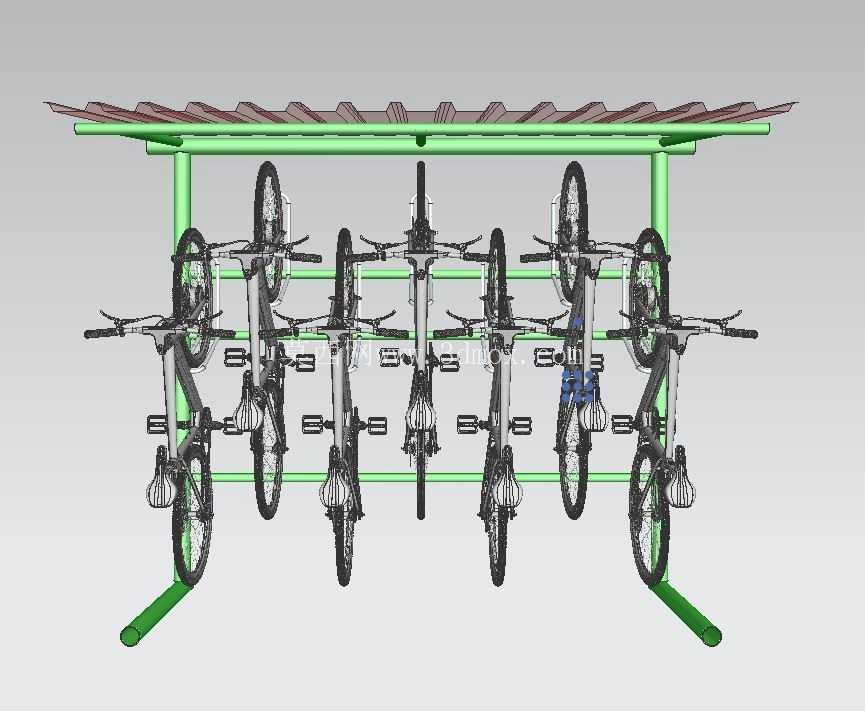

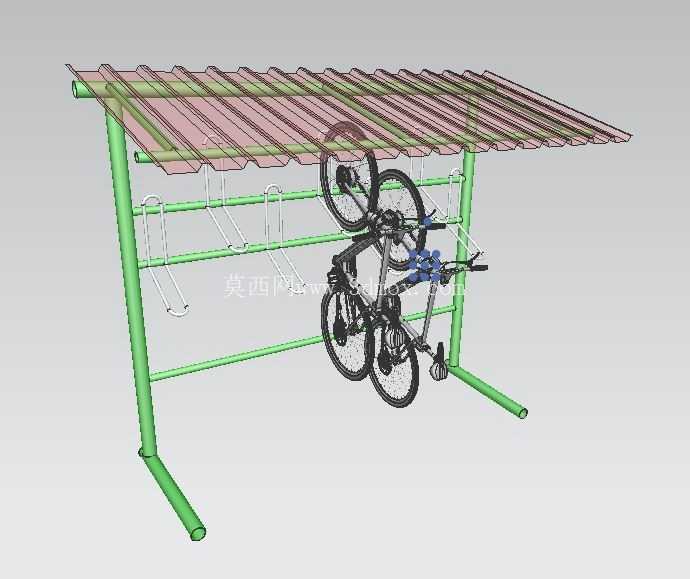

车架的停放位分上下两层排布，下层车位距离地面高度约30厘米，用户不需要费力抬车，只需将自行车前轮卡入定位卡槽，顺势把车身扶正到垂直状态就能完成停靠，取车时反向操作即可，整个过程不需要额外的锁止固定结构，依靠车轮卡槽的限位就能避免车辆倾倒。上层车位的高度设置在1.6米左右，停靠时用户只需将前轮抬入上层卡槽，轻推车身让后轮顺势抬升卡入卡位即可，不需要把整车完全举高，普通成年人都能独立完成操作，上下层车位的横向间距留足了车把转动空间，相邻车位停靠时不会出现车把互相剐蹭的情况。

设计阶段特意做了多轮姿态模拟，垂直停放时车身的重心落在卡槽与支撑管的接触范围内，哪怕是遇到六级左右的阵风，架体也不会出现侧翻风险，立柱底部的支撑脚向外侧延伸，进一步扩大了支撑面的抗倾覆力矩。架体的所有管材连接处都做了满焊处理，焊后打磨毛刺做喷塑防锈，户外使用不会因为长期淋雨出现焊缝锈蚀的问题。顶棚的框架和主立柱之间做了斜向支撑加固，遇到冬季积雪或者大风天气，顶棚不会出现变形垮塌的情况。

安装时需要注意预留架体前方的操作空间，架体正面至少留出1.2米的通道供用户停靠取车，不能紧贴墙面或者其他障碍物安装，否则用户扶正车身时会出现操作空间不足的问题。地面需要是硬化的水泥或者沥青路面，不能在松软的泥土地直接安装，避免长期使用后支撑脚下沉导致架体倾斜。架体整体高度约2.2米，安装时要注意上方避开低压电线、树枝等障碍物，保证顶棚上方有至少30厘米的净空，避免异物长期摩擦顶棚板材造成破损。

这种停放结构尤其适合多户居住的私家庭院、老旧小区的楼间空地、园区的员工非机动车停放点使用，不需要专人管理，用户可以自主完成停取车操作，带顶棚的设计也解决了户外停放车辆日晒雨淋的痛点，相比无遮挡的停放架，能减少用户擦拭车辆、更换老化橡胶件的频率，垂直停放的排布也让整个停放区域更整齐，不会出现车辆歪倒挤占通道的情况。
