EAF流化床废物燃烧处理成套产线结构

这套产线结构针对工业固废、污泥、生物质类物料的能源化与无害化处置场景搭建，核心围绕锌选择性还原工艺的工况需求做布局适配，可覆盖工业废物焚烧、生物质/污泥气化、废物能源回收等多类作业场景，整套系统从物料输入到烟气达标排放的全流程做了连贯的结构整合，没有冗余的衔接段，能适配中小型固废处置场站的场地布置需求。

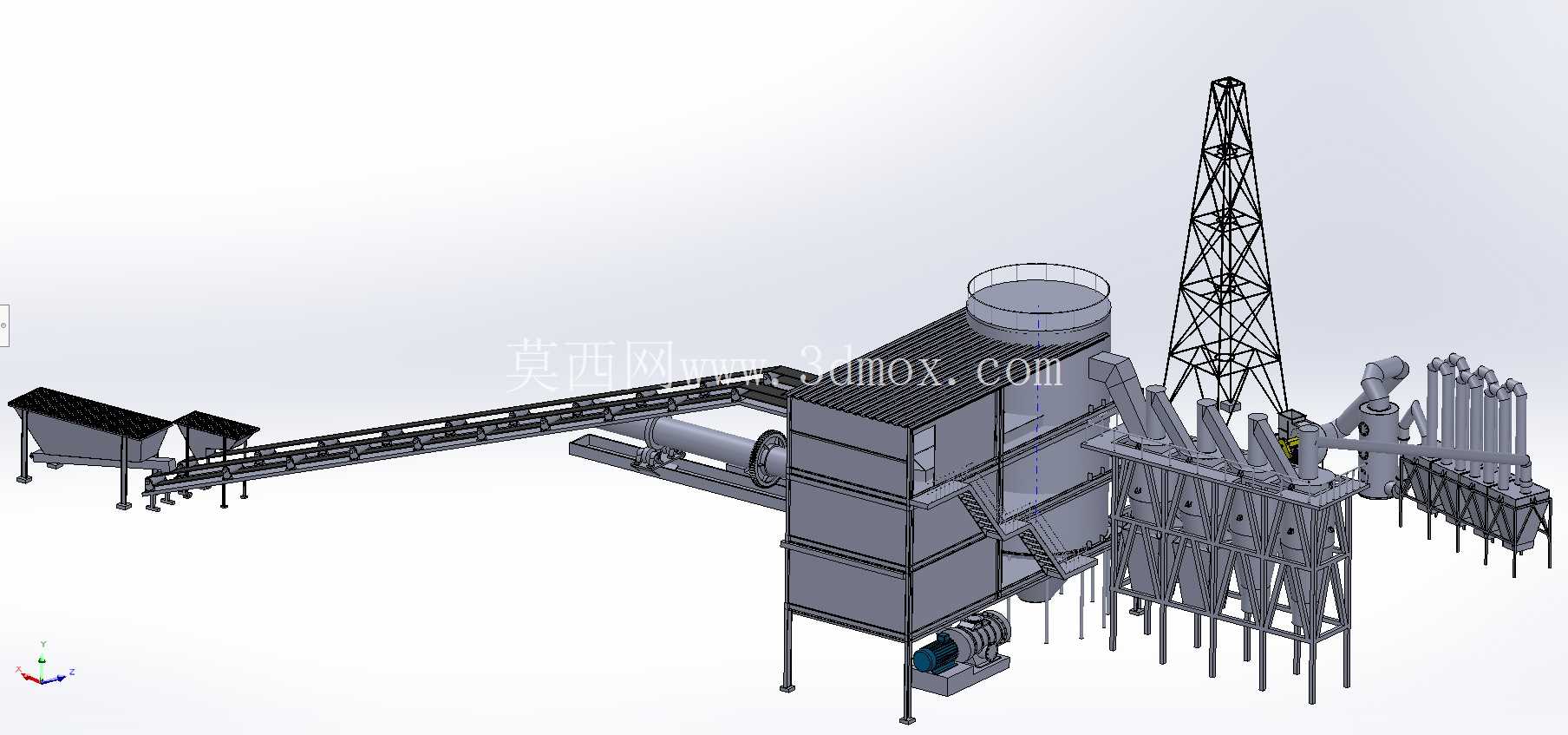

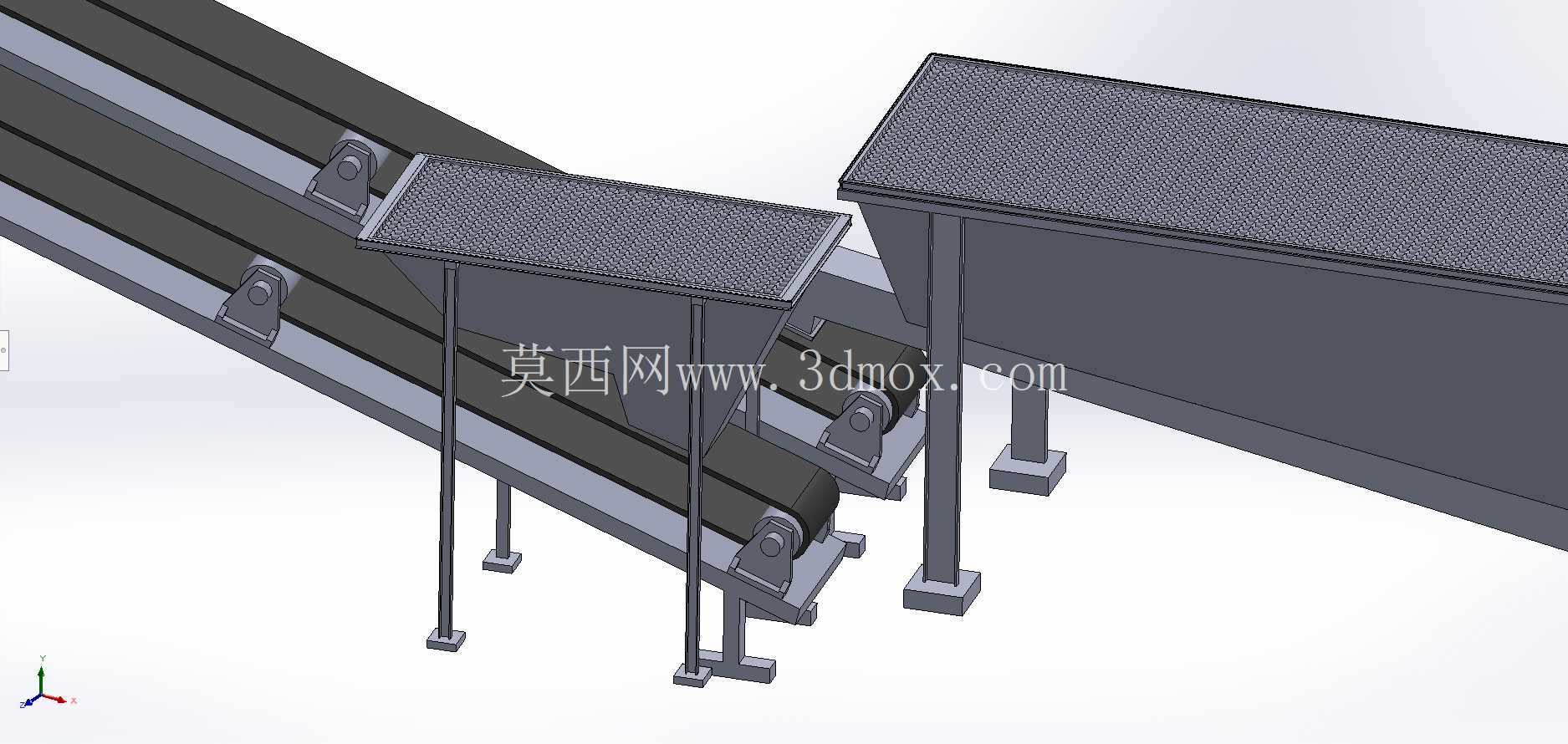

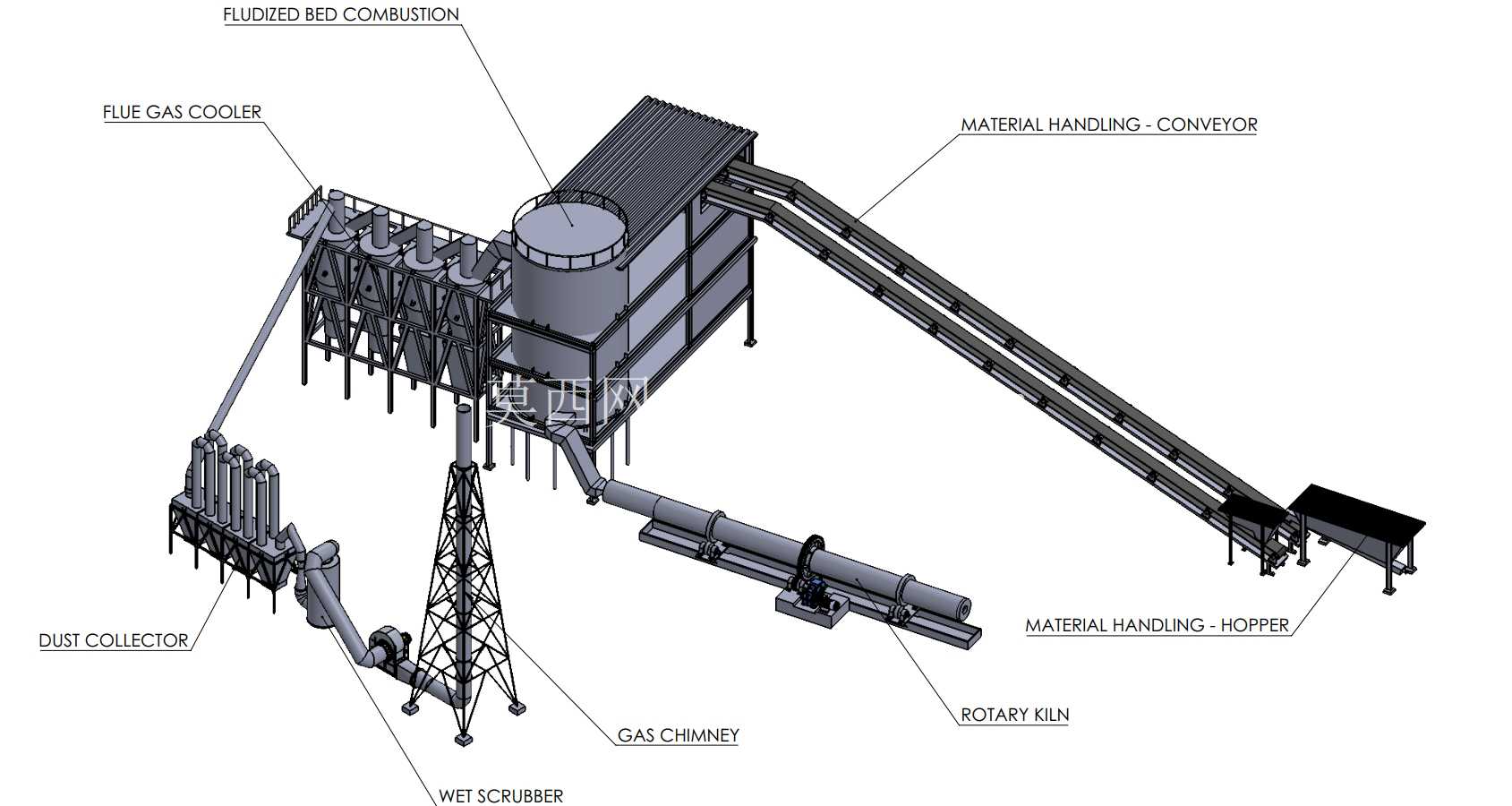

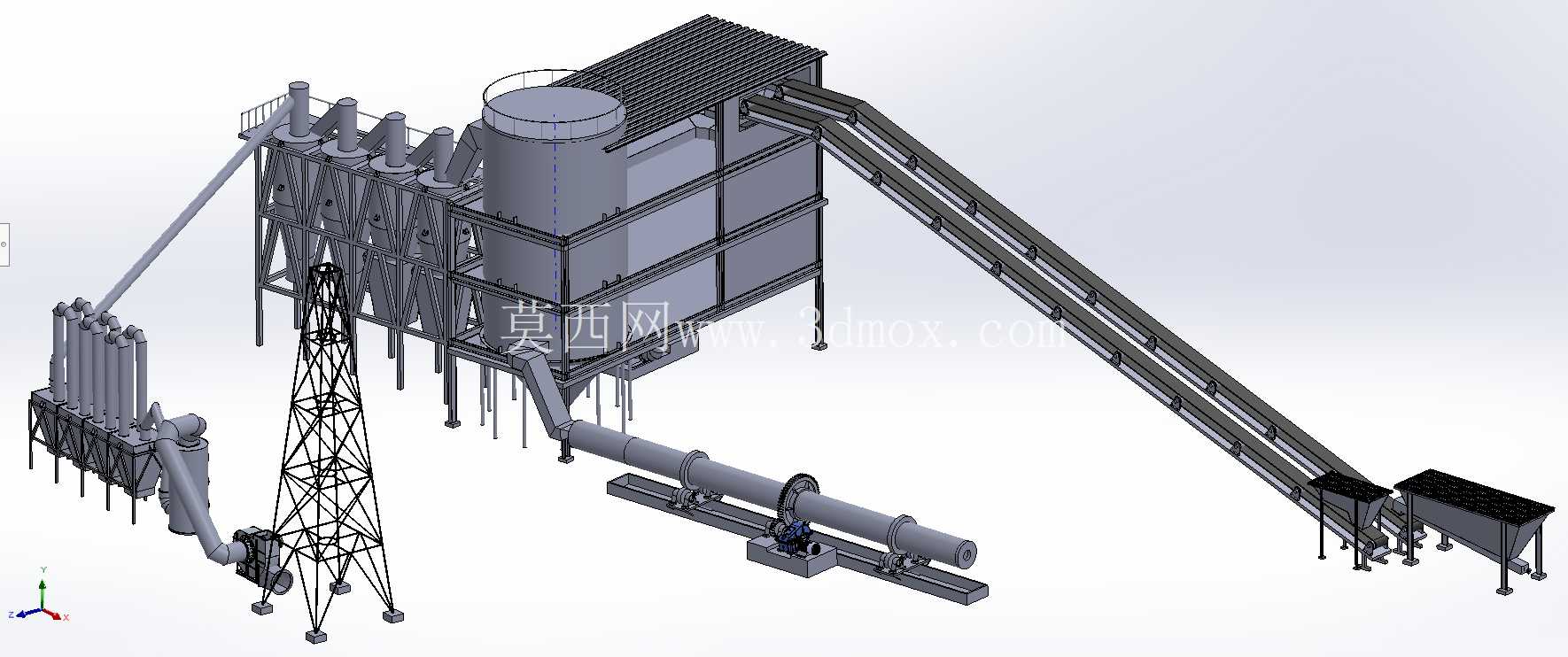

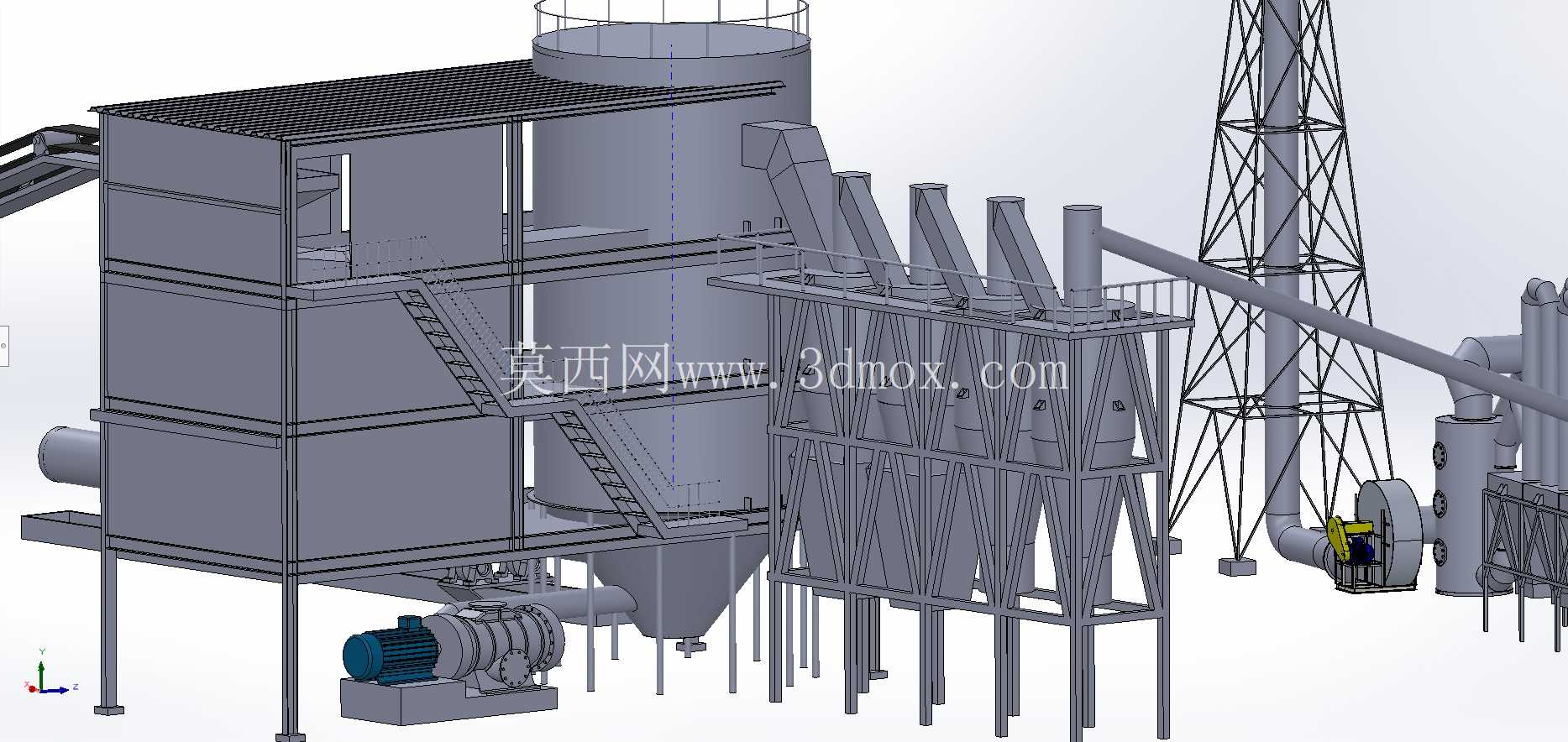

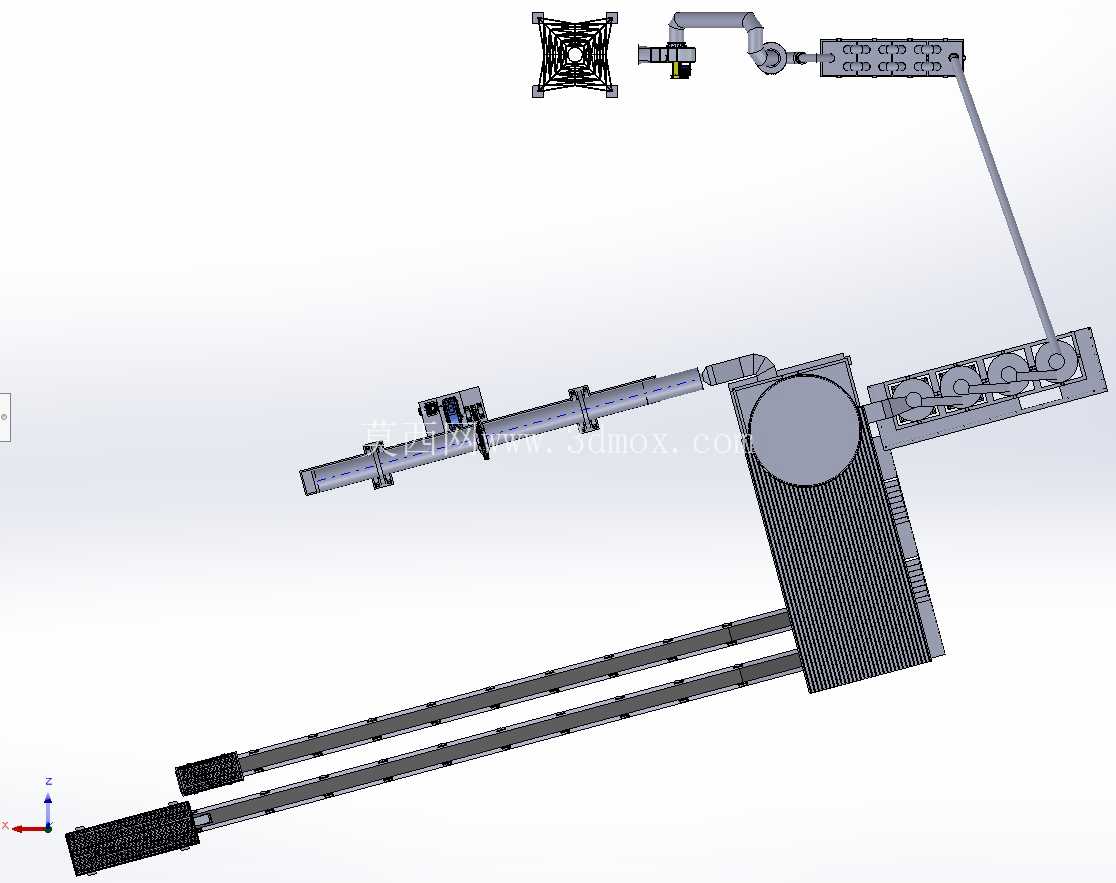

从物料流转路径来看，前端的料斗承接上游来料，通过密闭式输送机将物料送入回转窑单元做预加热处理，回转窑采用倾斜布置结构，筒体内壁设置导料扬料结构，可在筒体转动过程中不断翻动物料，保证物料受热均匀，预加热后的物料直接送入流化床燃烧单元，燃烧段采用分段风室设计，可根据物料热值波动调整各段配风比例，保证物料充分燃烧的同时控制氮氧化物的初始生成浓度，流化床主体配套独立的钢架支撑结构，顶部设置密闭仓罩收集燃烧产生的高温烟气，避免无组织逸散。

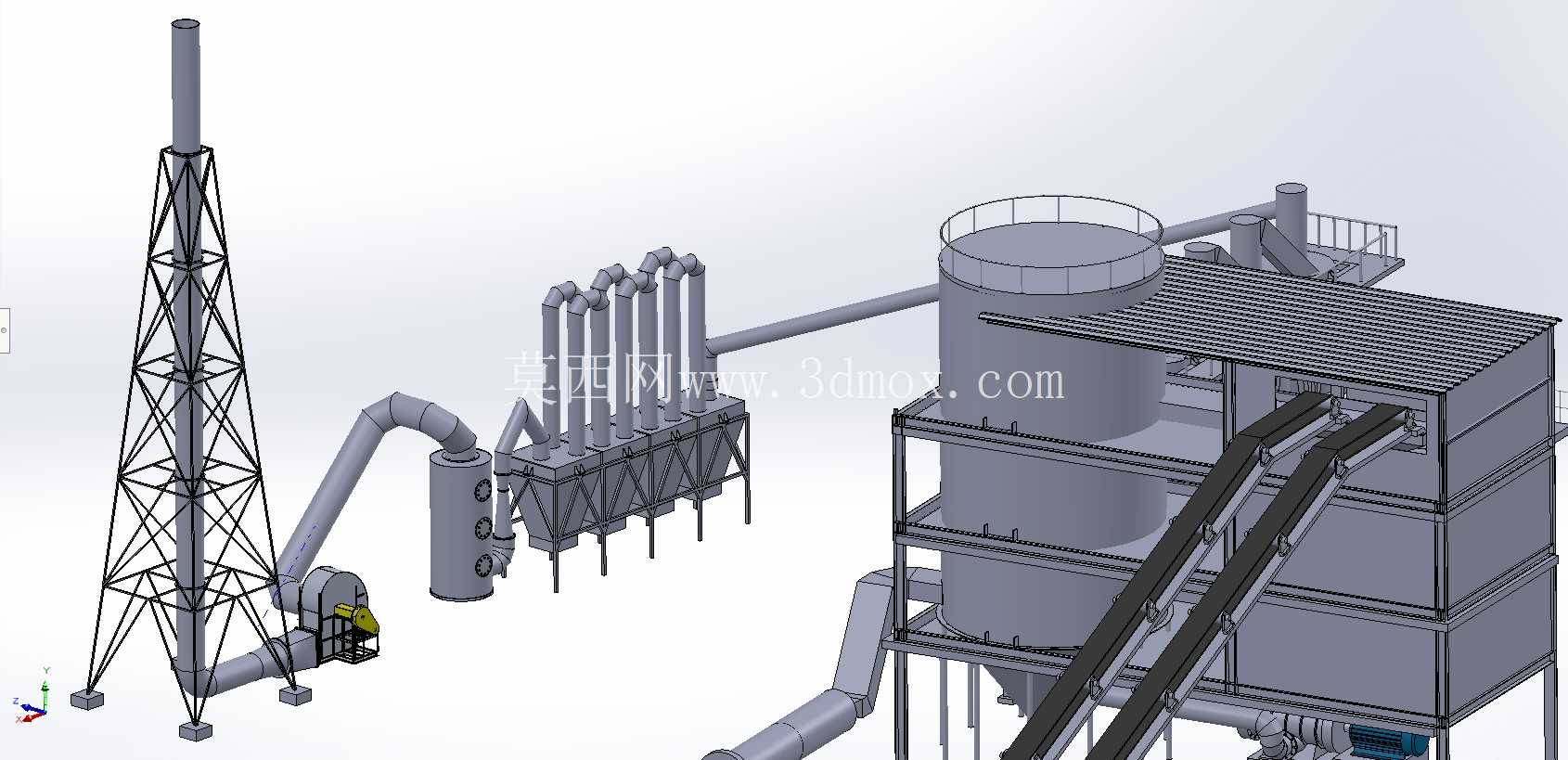

烟气处理段的布置充分考虑了流道阻力平衡，从流化床顶部引出的高温烟气首先进入烟气冷却器，通过换热管束将烟气温度降至除尘单元适配的区间，冷却器采用立式列管结构，管束间预留足够的检修间隙，方便后期清灰与管束更换；降温后的烟气顺流进入多组并联的布袋除尘单元，除尘单元采用模块化箱体结构，可根据处理风量需求灵活增减模块数量，除尘单元下方设置灰斗，收集的飞灰通过密闭输灰结构统一排出；经除尘后的烟气进入湿式洗涤装置，通过喷淋层与填料层的双重作用，去除烟气中残留的酸性气体与细颗粒物，洗涤后的烟气经脱水段处理后，通过钢结构烟囱达标排放，烟囱设置独立的桁架式支撑结构，高度满足排放扩散的要求，底部设置冷凝液收集口，避免积液腐蚀筒体。

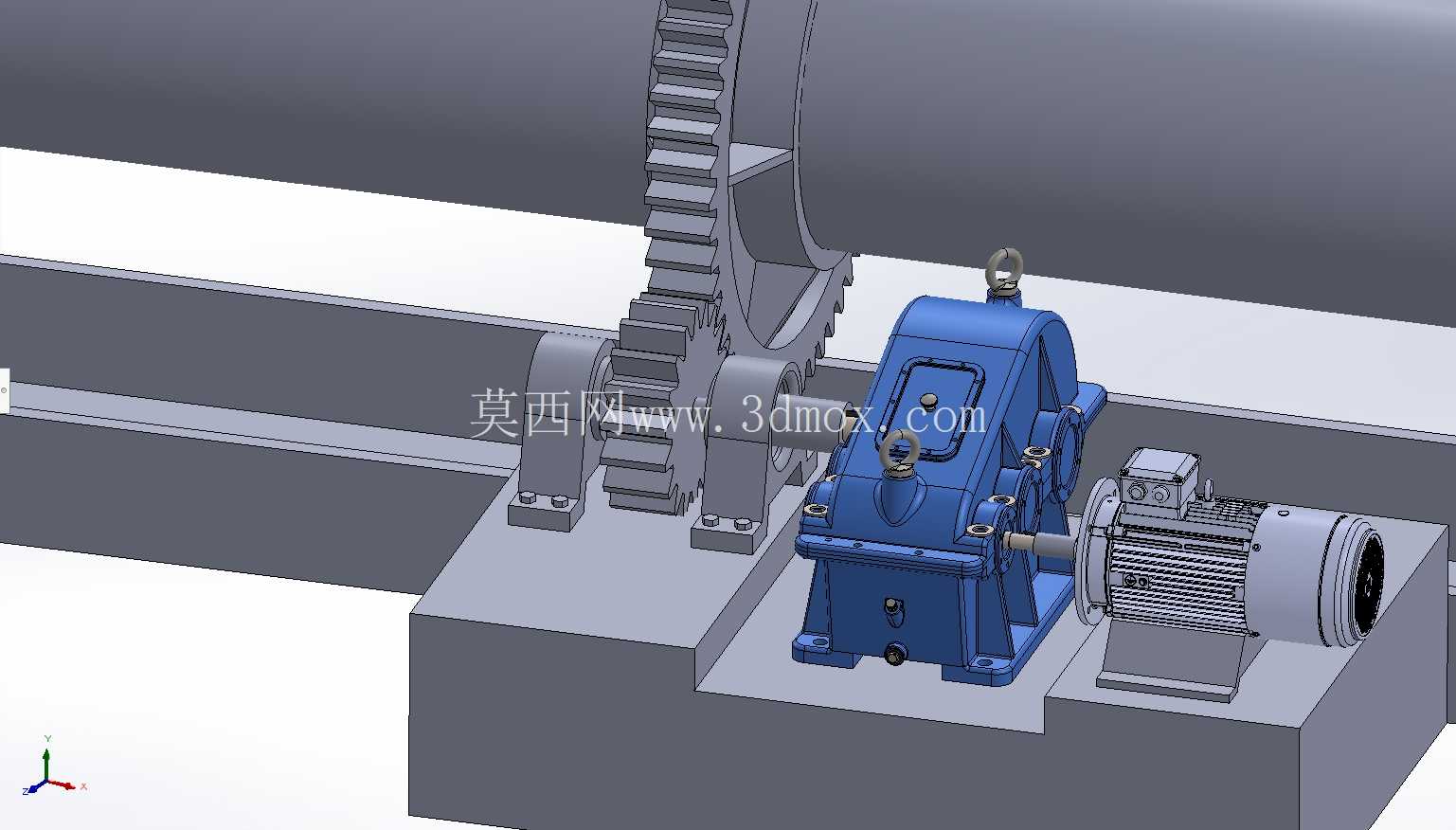

整套产线的安装边界做了明确的预留，物料输送段的倾斜角度根据物料安息角设置在18度，避免物料输送过程中出现打滑回落，输送机两侧设置检修走道，宽度满足单人携带工具通行的需求；各设备单元之间的连接管道采用法兰对接结构，管道转弯处做圆弧过渡，降低烟气流动的局部阻力，管道支架间距根据管径与荷载做了匹配设计，避免管道运行过程中出现振动变形；流化床燃烧单元的操作平台设置在设备中部，高度方便操作人员观察床层燃烧状态，平台周边设置1.2米高的防护栏杆，爬梯角度符合安全作业规范；所有动设备的安装位置都预留了检修吊装空间，回转窑的驱动端预留了减速机、电机的检修拆卸距离，除尘单元的顶部预留了滤袋更换的操作空间，不需要额外拆除周边结构即可完成日常维护作业。

设计过程中充分考虑了不同物料的适配性，流化床的布风板采用耐热合金材质，可承受高温灼烧与物料磨损，风帽开孔尺寸做了针对性优化，避免大颗粒物料堵塞风孔；湿式洗涤装置的循环水管路设置过滤结构，避免喷淋头被杂质堵塞，洗涤液的排放口设置在装置底部最低位置，方便停机时排空积液；整套系统的结构布局紧凑，在保证各单元功能独立的前提下尽可能缩短连接管路长度，减少占地面积，同时各单元之间保留了足够的安全间距，满足消防与检修的通行要求，可直接作为固废处置项目的方案设计参考，也可用于同类产线的结构建模参照，帮助设计人员快速完成整体布局的搭建与细节调整。
