颗粒选矿破碎研磨收集生产线

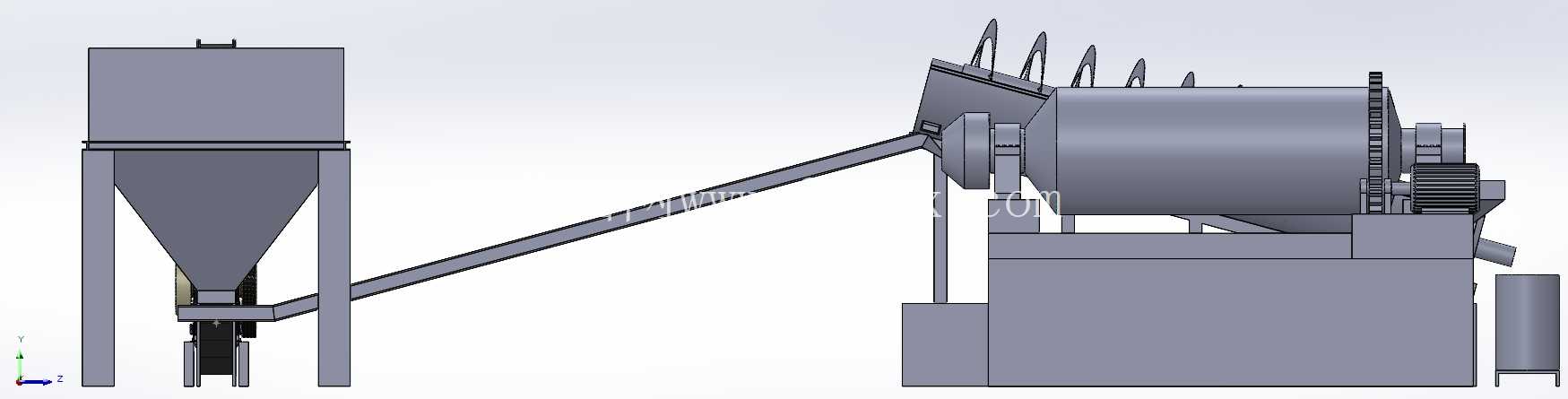

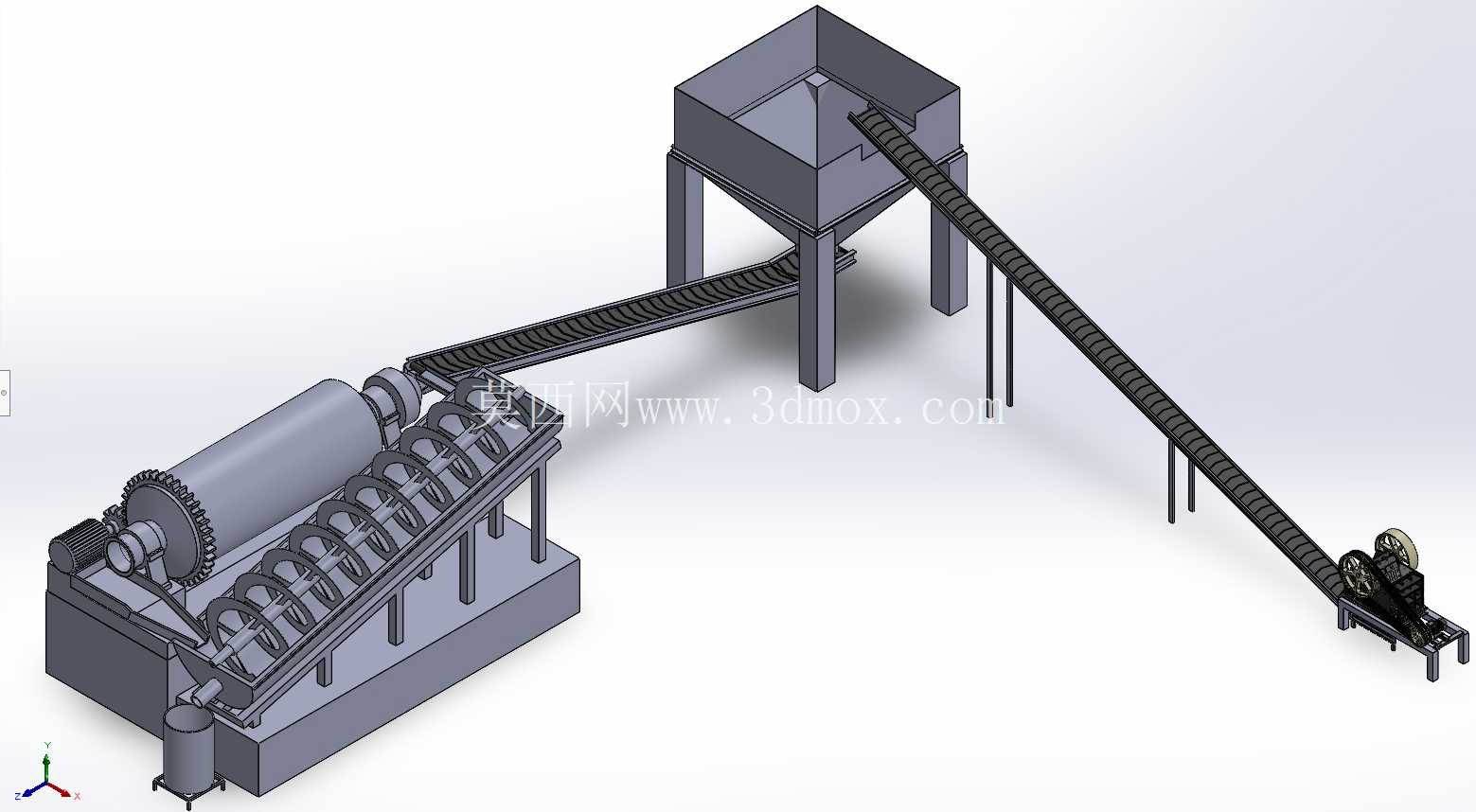

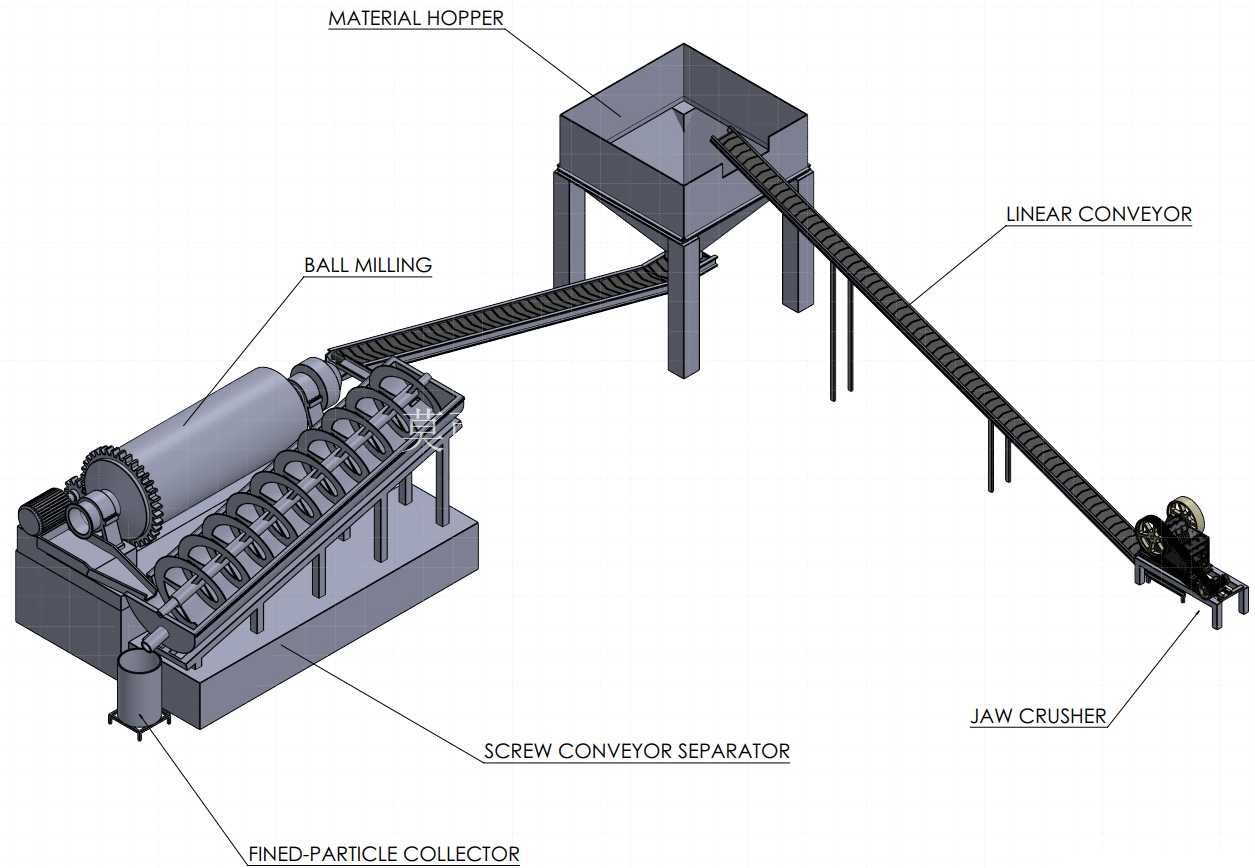

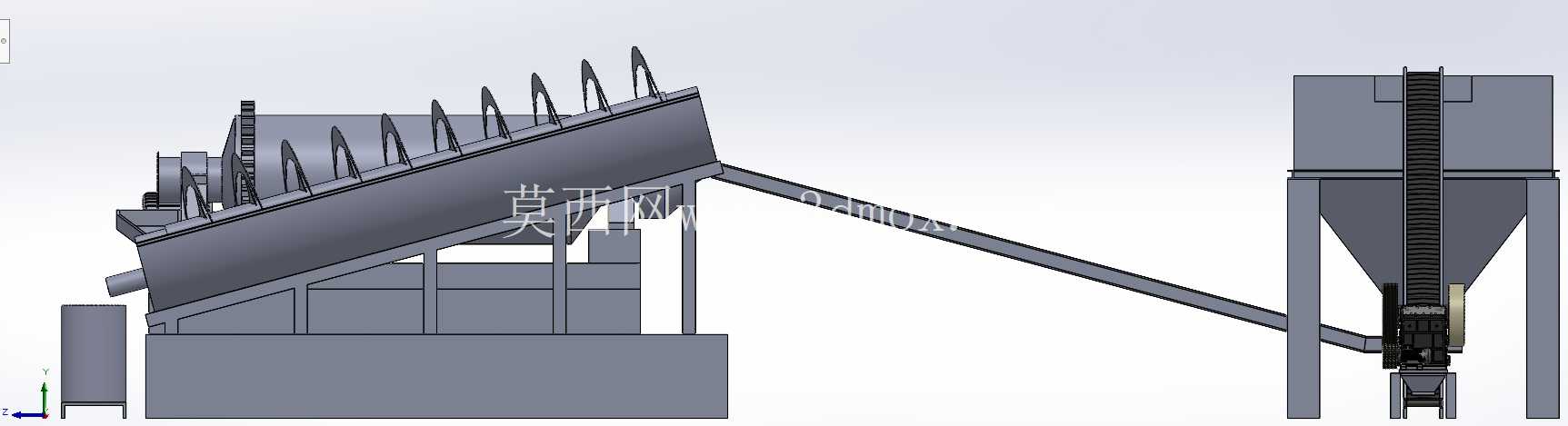

　　这套三维建模还原的是矿物加工领域常用的连续式颗粒精炼选矿作业线，覆盖从原矿进料到细颗粒分离收集的全流程工序，适配中小型选矿厂、矿物实验室中试线、尾矿资源化回收站点的作业场景，可处理硬度在普氏硬度f=12以内的金属矿、非金属矿原矿，以及建筑废弃物再生骨料的预处理作业。整套产线采用高架式布局设计，物料料斗设置在产线最高进料端，料斗下部采用方变圆的收缩段结构，收缩角度设置为55度，可避免含水率8%以内的矿料出现架桥堵料问题，料斗支腿采用H型钢焊接结构，底部预留地脚螺栓安装孔，安装时需保证料斗出料口中心与直线输送机接料段中心的同轴度偏差不超过5mm，避免落料偏载造成输送带跑偏。

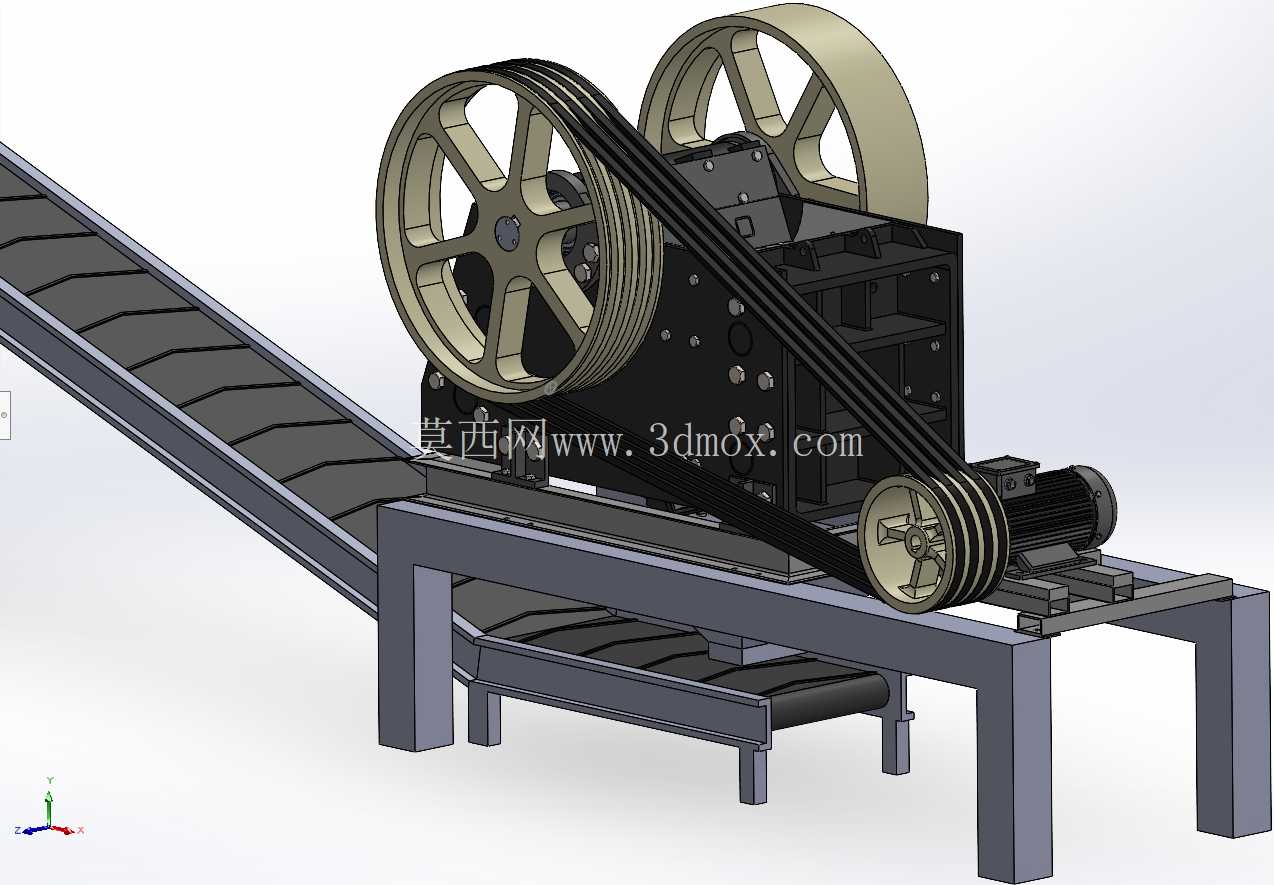

　　直线输送机采用槽型托辊组支撑的带式输送结构，输送倾角设置为18度，刚好匹配料斗出料口与颚式破碎机进料口的高度差，输送带宽根据颚破的处理能力匹配，带速控制在1.2m/s，可保证破碎后的矿料连续均匀送入球磨工序，不会出现进料忽多忽少造成球磨腔负荷波动的问题。颚式破碎机布置在直线输送机的头部落料位置，采用复摆式颚破结构，进料口尺寸适配200mm以内的原矿进料，排料口间隙可在10-40mm范围内调整，破碎后的矿料粒度可控制在25mm以下，刚好满足球磨机的最佳进料粒度要求，破碎机底座采用混凝土基础预埋钢板的安装方式，可抵消破碎作业时产生的往复振动，避免振动传递到相邻的输送设备上。

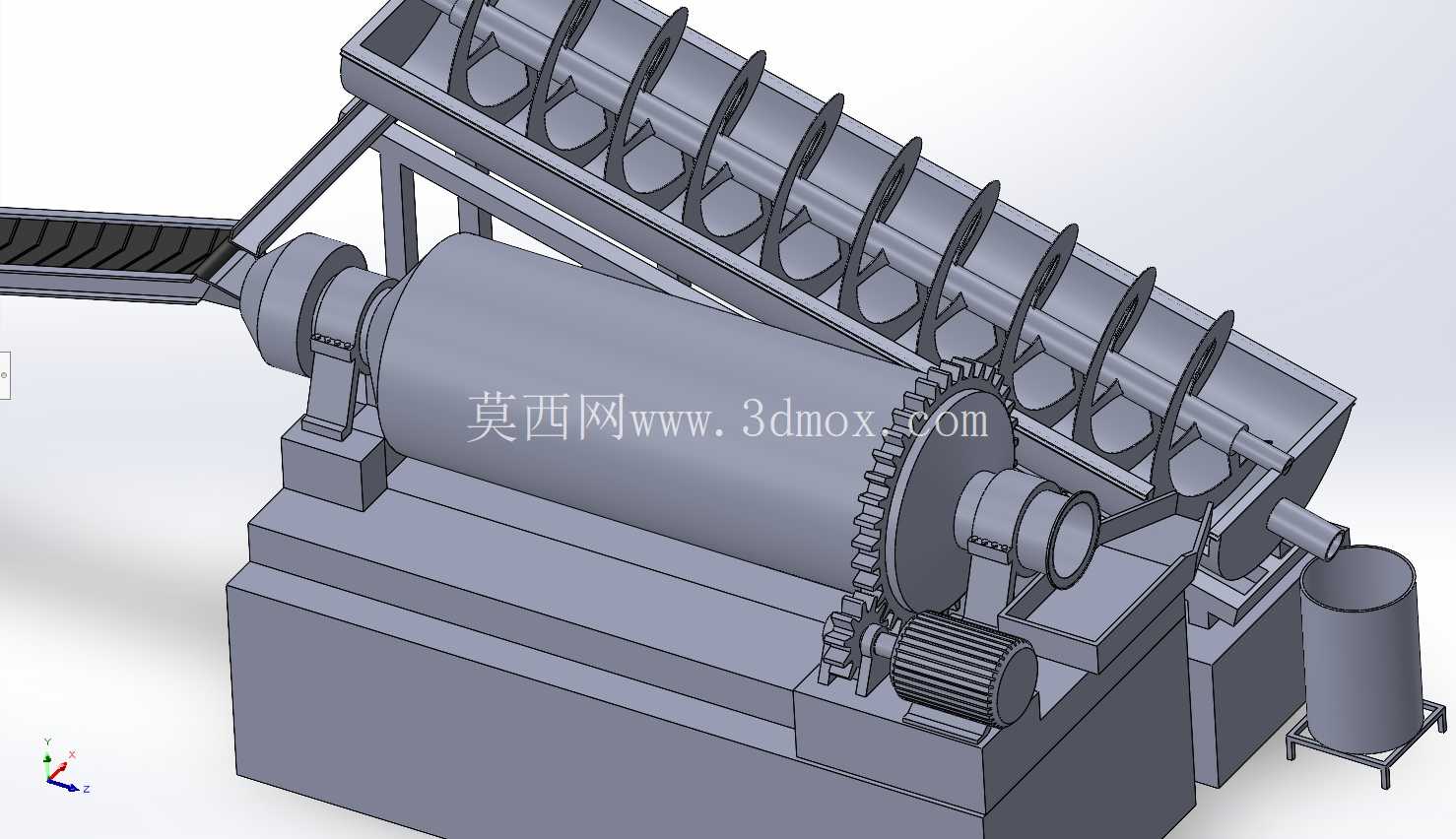

　　球磨装置采用卧式筒形结构，筒体内衬耐磨橡胶衬板，内置不同直径的钢球配比，可将颚破送来的25mm以下矿料研磨至0.074-1mm的粒度范围，筒体转速设置为临界转速的75%，可保证钢球处于泻落式工作状态，既不会因为转速过高造成钢球离心贴壁失去研磨作用，也不会因为转速过低导致研磨效率不足，球磨机的出料端直接对接螺旋输送机分离器。螺旋输送机分离器采用U型槽体结构，内部螺旋叶片采用变螺距设计，靠近进料端的螺距较大用于快速输送物料，靠近出料端的螺距较小可对物料进行挤压翻动，配合槽体底部的筛网结构，可根据颗粒密度、尺寸的差异完成分级分离，符合粒度要求的细颗粒透过筛网进入下方的细颗粒收集器，不符合要求的粗颗粒则通过螺旋返料端送回球磨机进料口再次研磨，形成闭路研磨循环，避免过磨或者欠磨的问题。

　　细颗粒收集器采用密闭式箱体结构，可避免研磨后的细矿粉出现扬尘泄漏，收集器下部设置出料闸板，可根据后续工序的需求连续或者间歇排出合格细料。整套产线的设备排布充分考虑了现场安装的检修空间，每台设备的操作侧预留不小于1.2m的人行通道，设备上方预留不小于2m的吊装检修空间，所有设备的中心标高差经过严格核算，可保证物料依靠重力和输送设备的推力完成全流程流转，不需要额外设置中间转料设备，减少了产线的故障点和能耗。建模过程中对每台设备的连接接口做了精准的对位处理，比如输送机的落料点与下一级设备进料口的密封结构、设备之间的法兰连接尺寸都做了1:1还原，可直接用于产线布局方案的验证、安装施工的技术交底，也可用于选矿相关的教学演示、工艺优化仿真，帮助设计人员在投产前排查出布局干涉、物料流转不畅等潜在问题，减少现场安装调试的整改成本。
