塑料废弃物回收处理成套产线结构

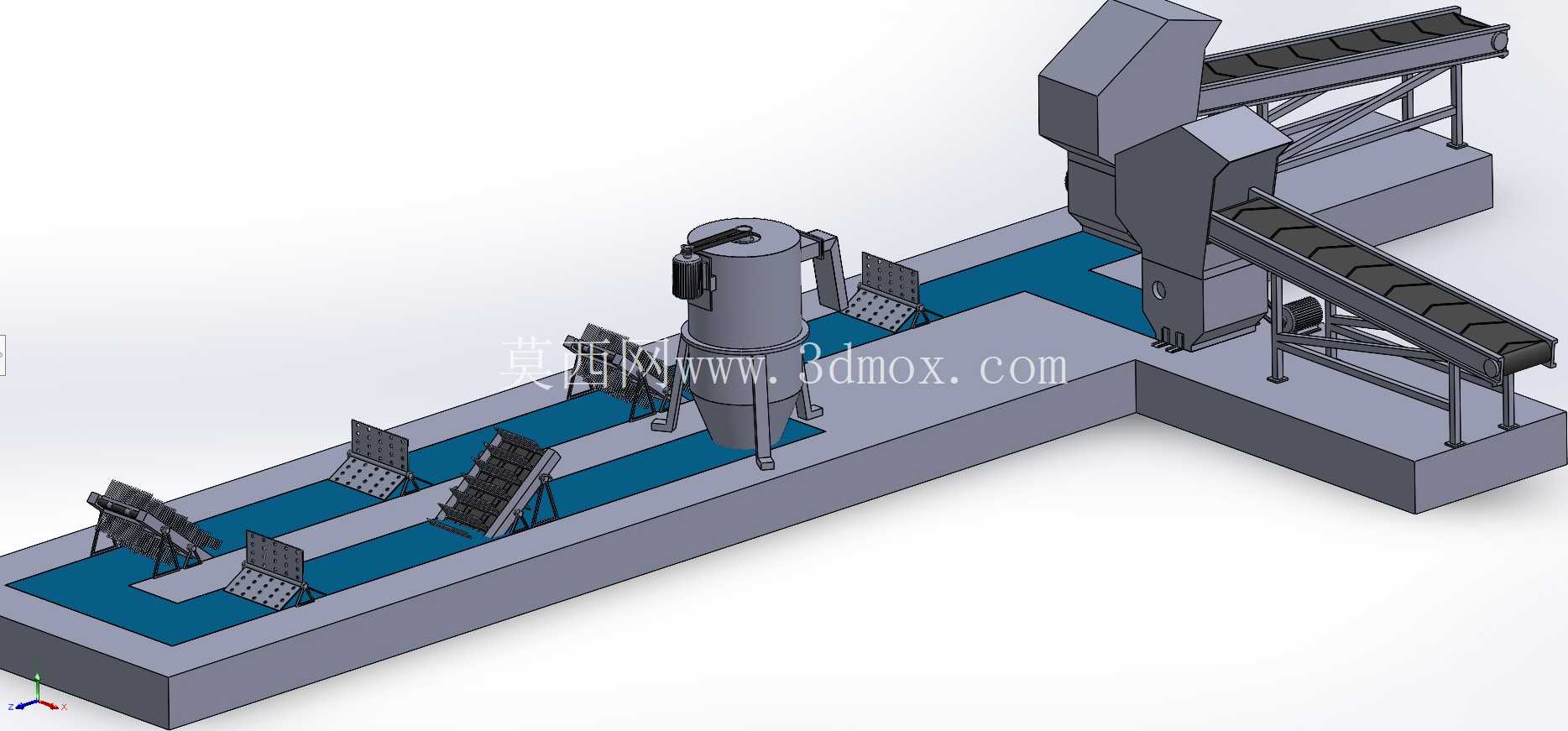

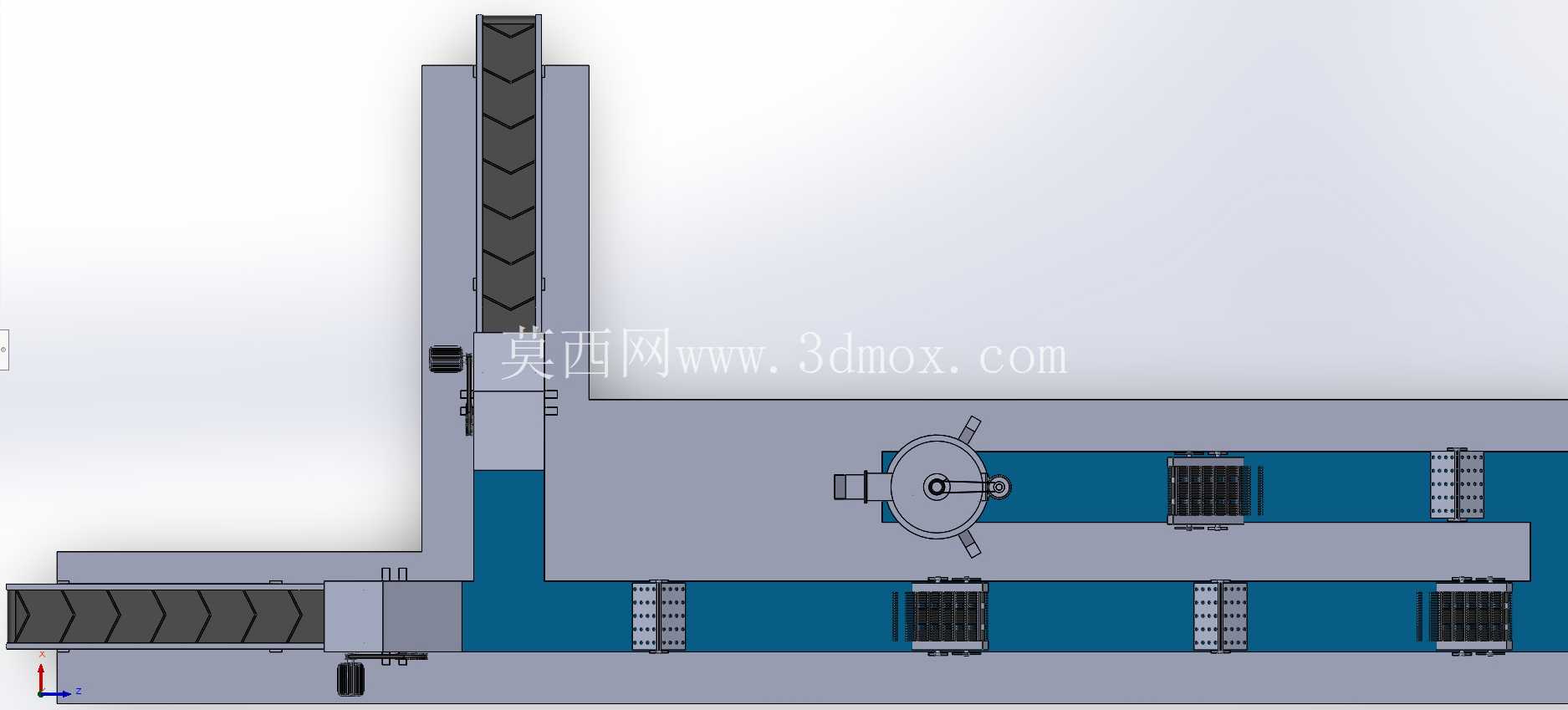

这套塑料废弃物回收处理产线的三维结构，完全围绕中小型再生塑料加工厂的实际作业流程搭建，没有冗余的装饰性结构，每一段单元的位置排布都贴合车间内物料流转的最短路径逻辑。从现场安装的边界条件来看，整套产线采用L型布局，长边段沿车间墙体排布可预留出足够的设备检修通道，短边段对接原料暂存区，整体占地的长宽尺寸控制在常规12米跨度标准厂房的单跨区间内，不需要额外对厂房结构做拆改就能完成落地安装，设备基础只需要做普通的混凝土地面找平，不需要额外做预埋桩基，适配大部分中小型回收加工厂的场地条件。

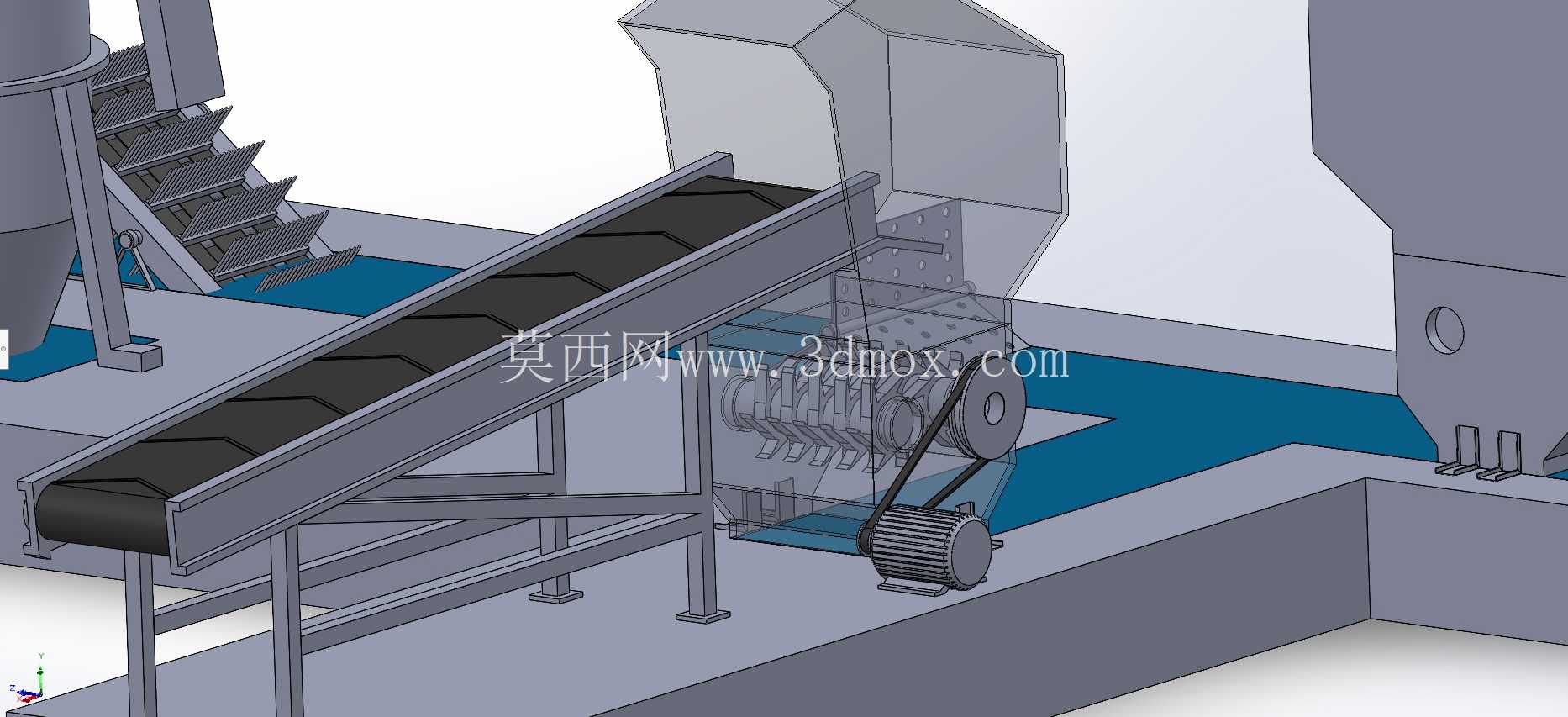

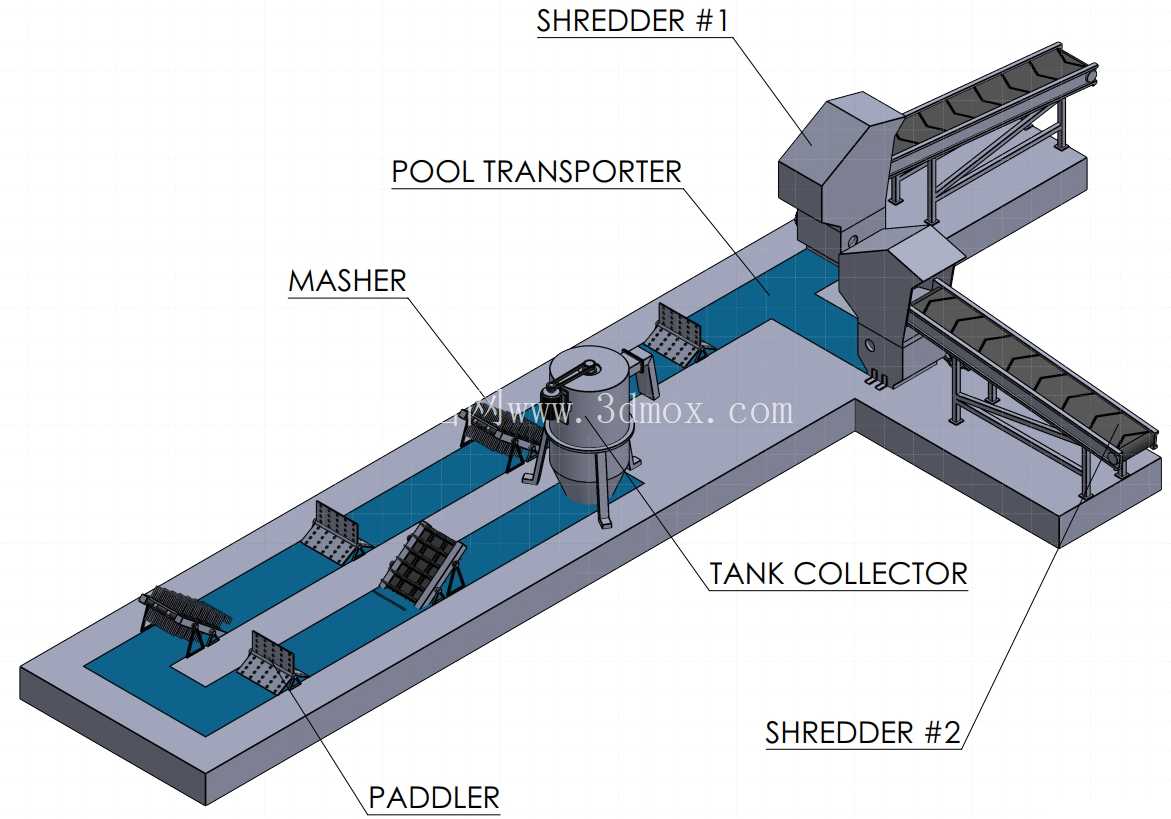

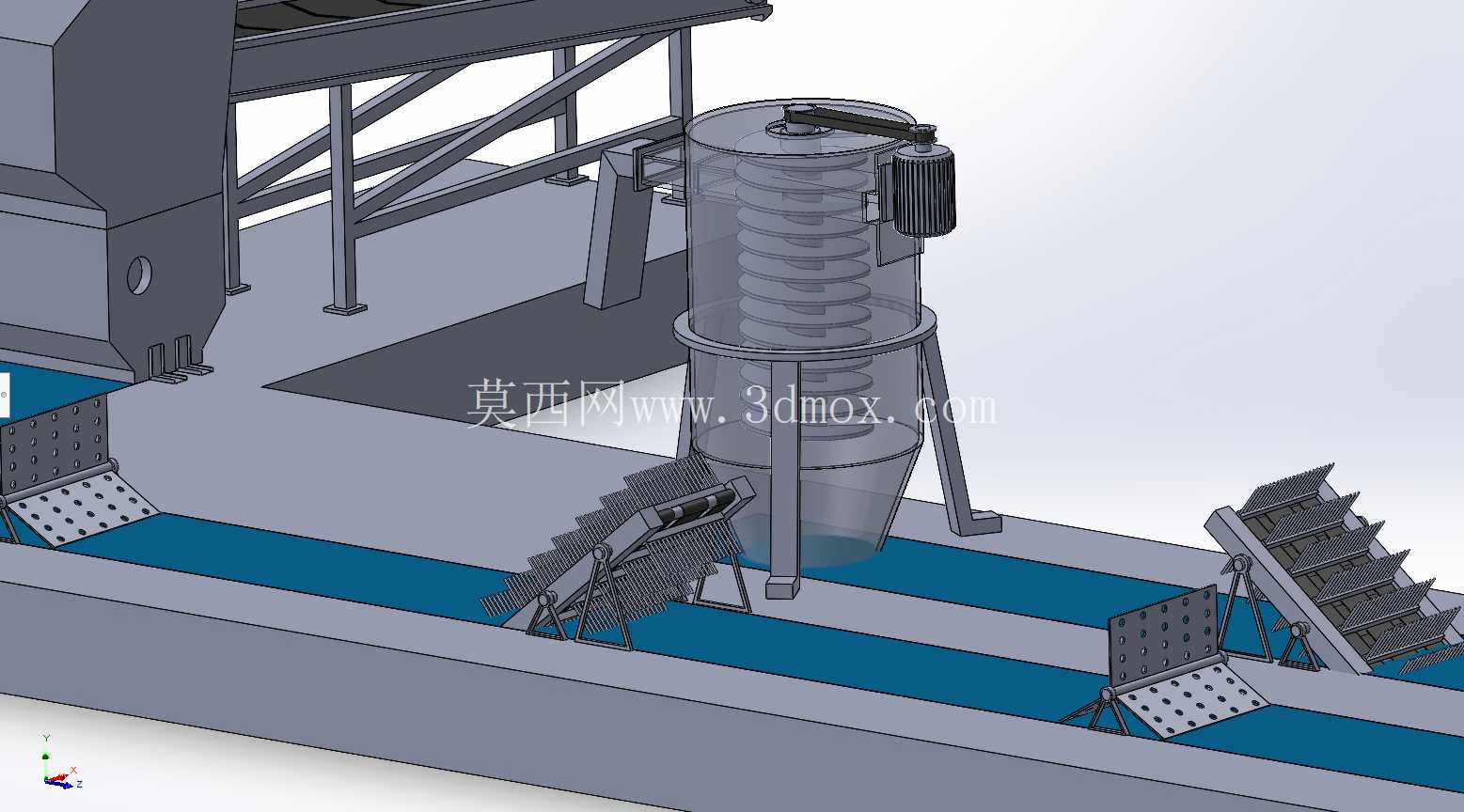

产线的核心处理单元包含两台破碎设备、一台捣碎单元、池式输送结构以及末端收集槽，两台破碎机分别布置在L型布局的两个端头位置，分别对应不同进料形态的废塑料处理：靠原料区的一号破碎机主要处理整筐倾倒的硬质块状废塑料，比如废弃塑料周转箱、硬质塑料管材下脚料这类尺寸偏大的硬料，设备进料口做了加宽的挡边结构，避免人工上料时物料散落到地面；靠末端的二号破碎机主要处理经过初步捣碎、清洗后的软质或半碎塑料，比如撕碎后的塑料薄膜、泡发塑料碎块，将物料破碎到统一的粒径范围方便后续造粒工序。中间的捣碎单元布置在池式输送段的中部位置，主要针对夹带泥沙、粘连标签纸的塑料碎块做反复揉搓捣碎，把附着在塑料表面的杂质剥离下来，捣碎单元的搅拌桨做了可拆卸的耐磨衬板设计，长期作业磨损后只需要更换衬板不需要整体更换桨叶，降低后期维护成本。

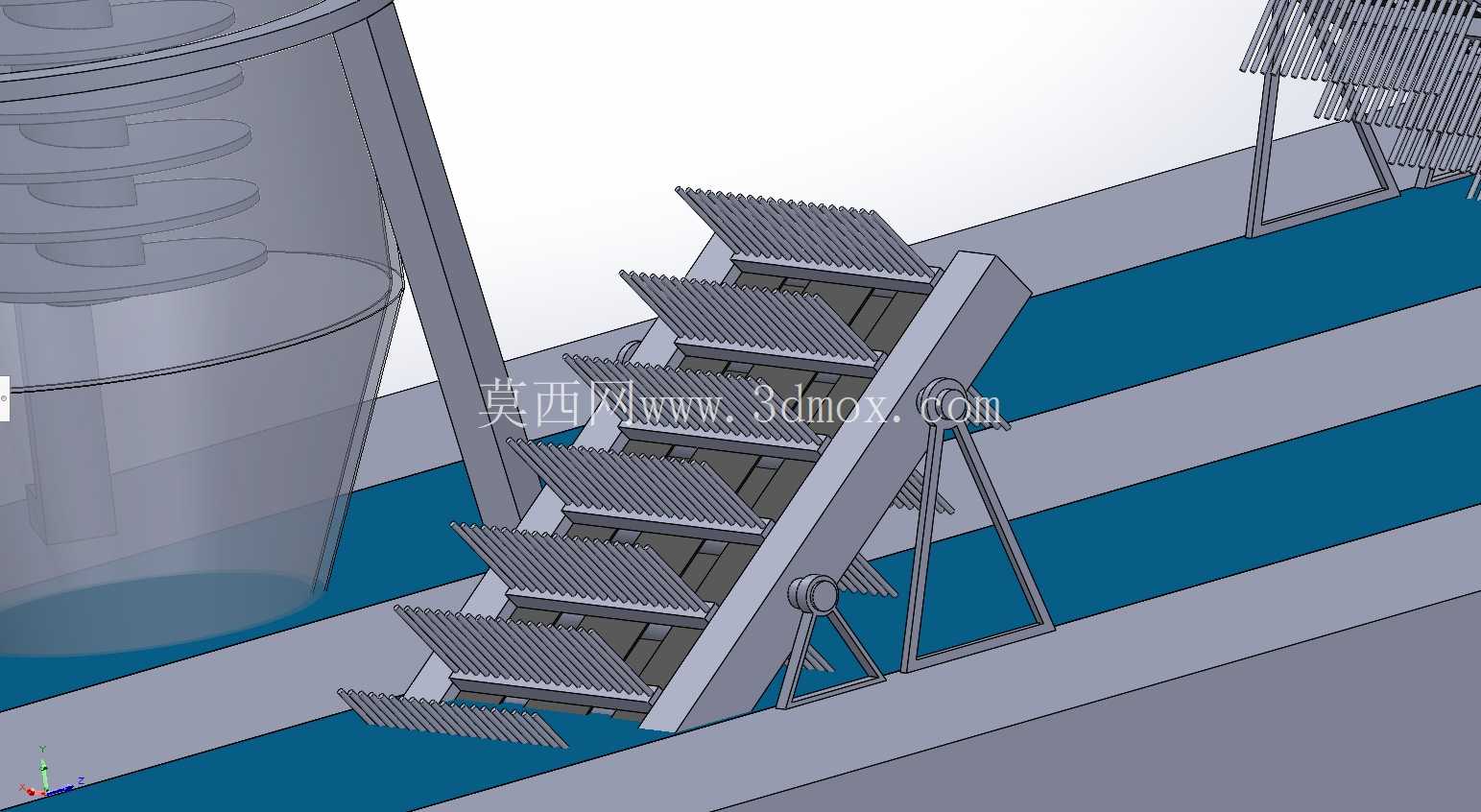

池式输送结构是整套产线的物料流转核心，整个输送槽做了全密封的水槽结构，槽内注入清洗用水，输送链板带镂空沥水孔，物料在链板带动下沿水槽流动的过程中，捣碎剥离的泥沙会自然沉降到槽底，漂浮的标签纸屑会随水流到末端的过滤格栅排出，实现破碎、揉搓、清洗工序的连续化作业，不需要在每个工序间安排人工转运物料，相比传统分散式的单机处理设备，能减少60%以上的中间物料搬运人工。输送槽的侧边预留了溢流口和排污口，日常生产时可以通过溢流口补充新水维持槽内水位，停机检修时打开排污口就能快速排空槽内的污水和沉降泥沙，槽底做了5度的倾斜坡度，排污时不会在槽内残留淤积的泥渣。

设计阶段特意将所有设备的维护侧都朝向通道方向，破碎机的刀轴检修口、捣碎单元的电机安装位、输送链板的张紧调节结构都布置在靠近检修通道的一侧，日常更换刀片、调整链板张紧度、检修电机时不需要拆解其他相邻设备，单台设备的维护作业不会影响其他单元的正常停机检修。整套产线的电控走线全部沿设备底座的走线槽布置，没有外露的明线，避免车间内冲洗地面的水溅到线路上造成安全隐患，所有转动部位都加装了可拆卸的安全防护罩，防护罩用快拆螺栓固定，需要清理缠绕的杂物时不需要借助专用工具就能快速拆下。

从物料流转的逻辑来看，原料从一号破碎机进料口投入后，经过初步粗碎落到下方的池式输送链板上，随水流输送到中部的捣碎单元，经过反复揉搓剥离表面杂质后继续沿输送槽流向二号破碎机，经过二次细碎后落到末端的收集槽内，收集槽配套提料结构可以直接把清洗破碎完成的塑料碎料输送到后续的脱水、造粒设备，整个处理流程从原料投入到碎料收集全程连续作业，单条线的处理能力可以匹配每小时300-500公斤的废塑料处理量，适配中小型再生塑料加工厂的日常产能需求。另外在输送槽的不同位置预留了药剂添加口，可以根据处理物料的污染程度添加清洗剂、絮凝剂，针对含油的废塑料或者带顽固胶渍的塑料件做强化清洗，不需要额外改造设备结构就能适配不同品类废塑料的处理需求。
