管道配套支撑喷管吹扫作业装置

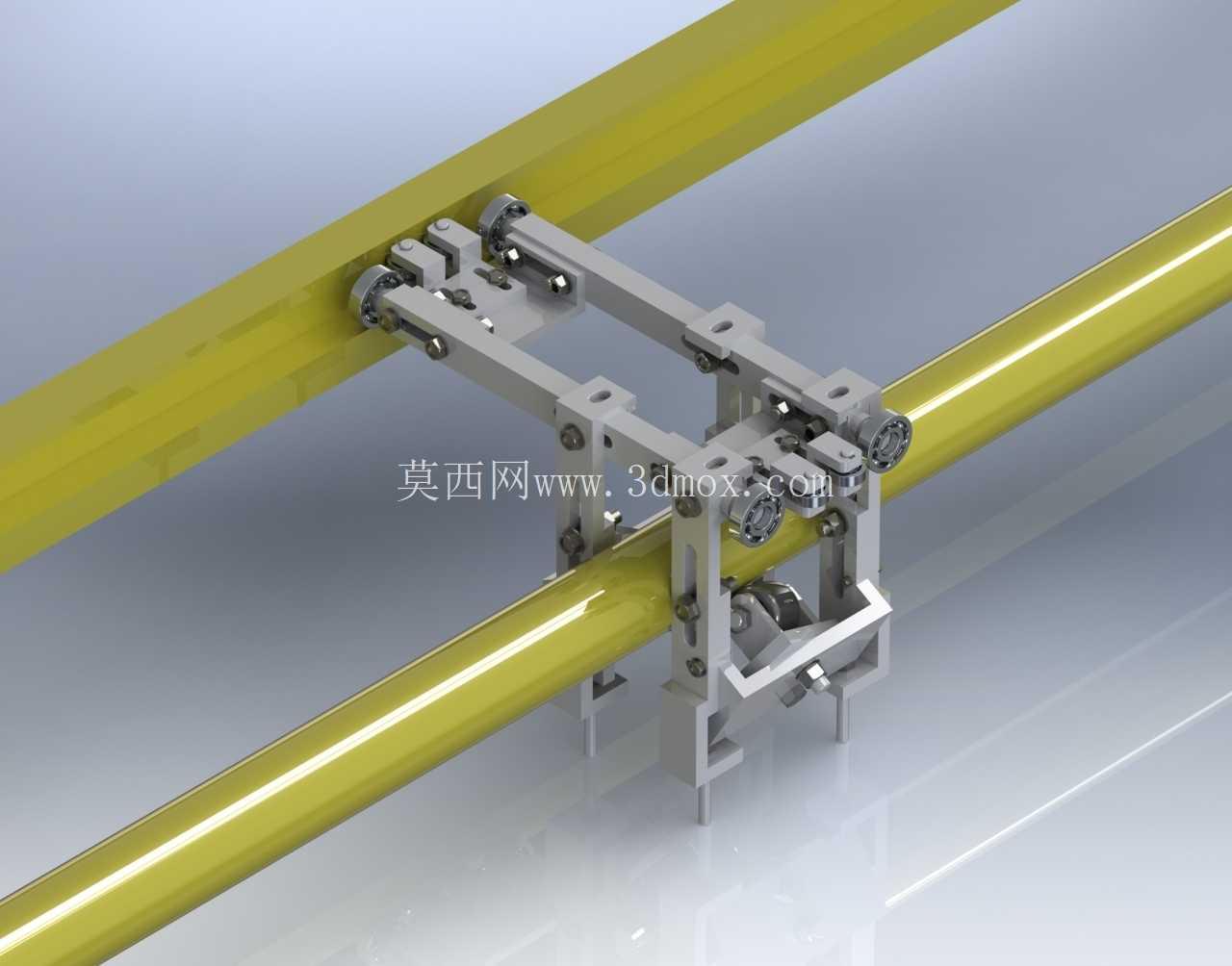

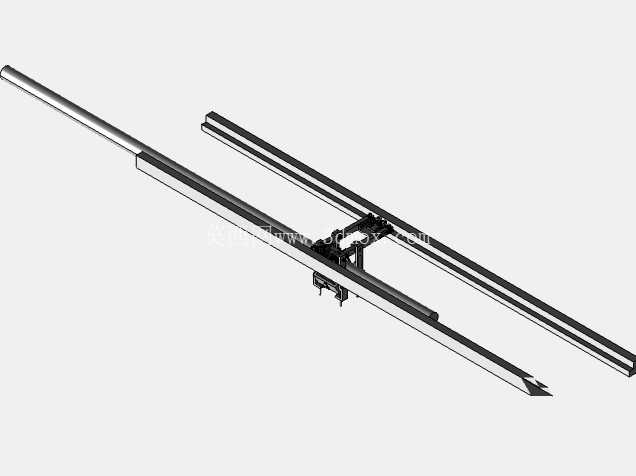

　　这套装置主要面向长距离输送管路的外壁清洁、定点吹扫作业场景，常见于电力、化工、建材等行业的长距离工艺管线运维环节，解决传统人工手持吹扫设备作业范围受限、定位精度不足、长时间作业劳动强度大的痛点。整套机构采用跨骑式夹持结构作为安装基础，可直接挂载在平行布置的两根工艺管道上，无需额外搭建独立的安装支架，大幅降低现场改造的施工量与成本投入。夹持端采用多组可调式滚轮组件作为行走支撑，滚轮型面匹配管道外圆弧轮廓，既能保证机构沿管道轴向移动时的顺畅性，又能限制径向窜动，避免作业过程中出现卡滞或偏移。

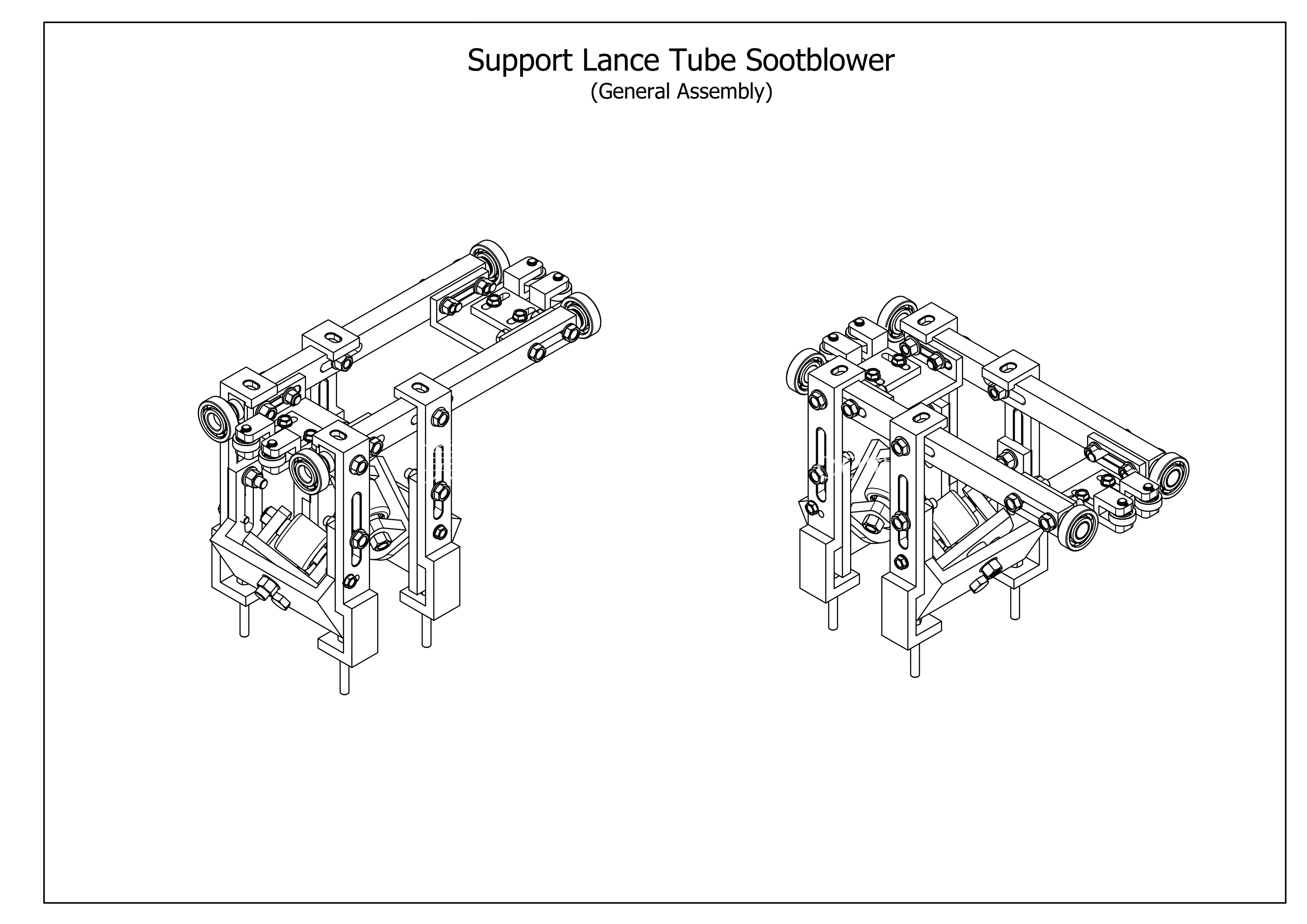

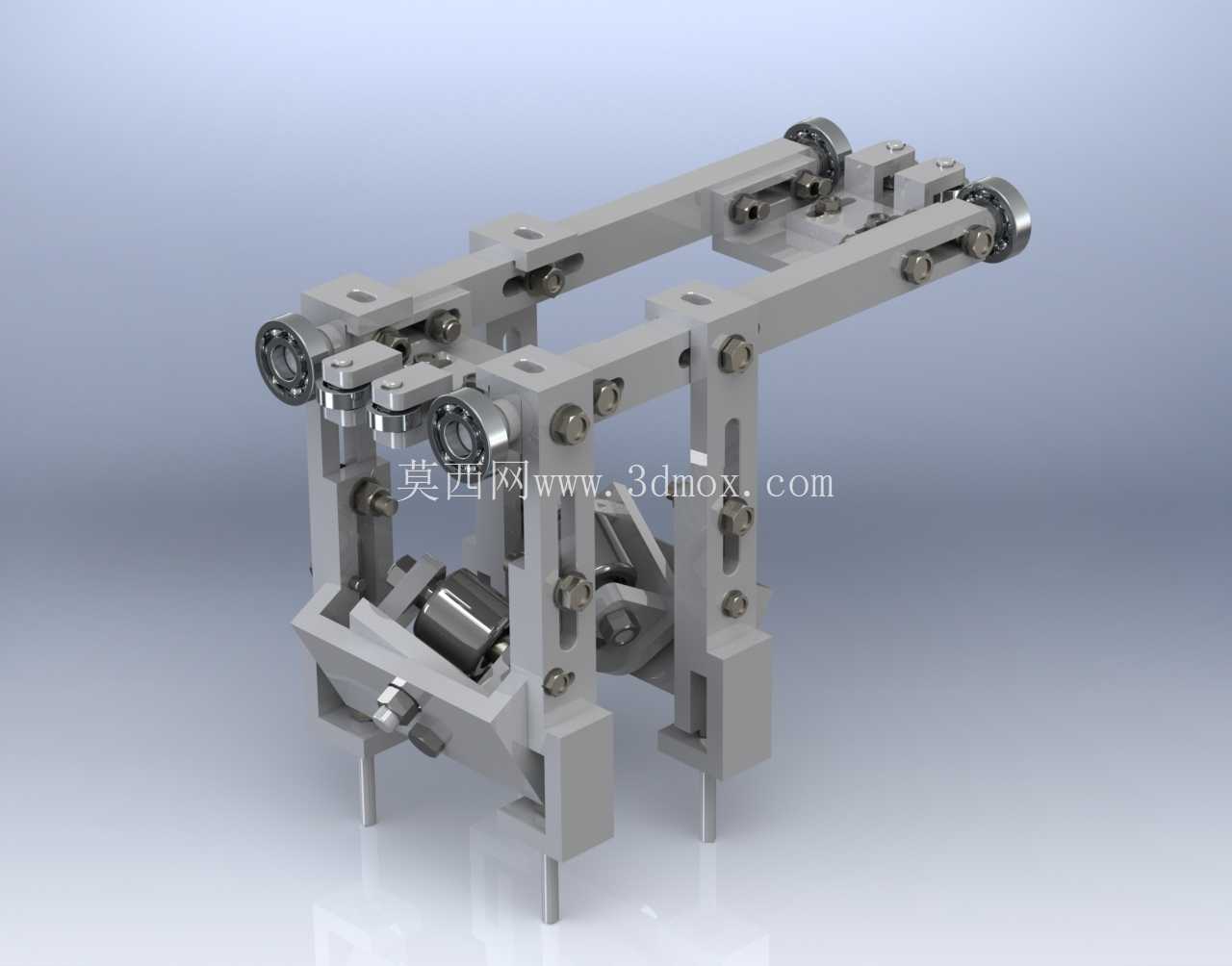

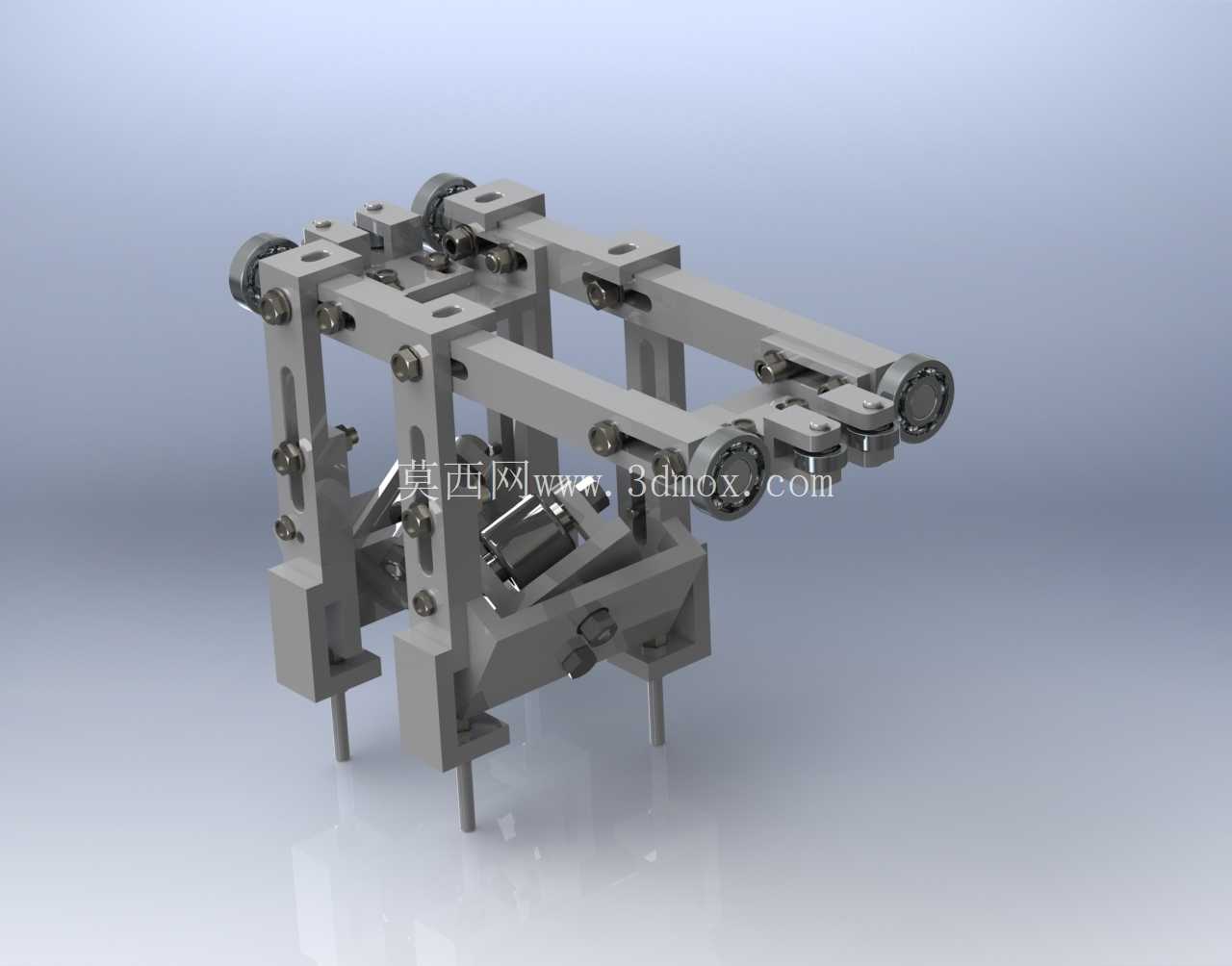

　　中间的承载框架采用分体式拼接结构，通过螺栓连接实现各段框架的组合装配，可根据现场两根管道的实际中心距调整框架的横向跨度，适配不同间距的管路布置场景，框架主体采用轻量化的型材焊接成型，在保证结构刚性的前提下控制整体自重，降低行走驱动的负载要求。吹扫作业执行端安装在框架下方的垂向安装位，预留了标准的喷嘴安装接口与管路走线空间，可根据实际吹扫需求更换不同喷射角度、不同通径的喷嘴，适配压缩空气、惰性气体等不同吹扫介质的使用要求。机构上设置的多组导向定位轮，分别贴合两根管道的上下侧轮廓，在机构沿管道移动时起到导向限位作用，即使管道存在一定的安装同轴度误差，也能通过滚轮的自适应微调保证行走顺畅，不会出现硬摩擦卡阻的问题。

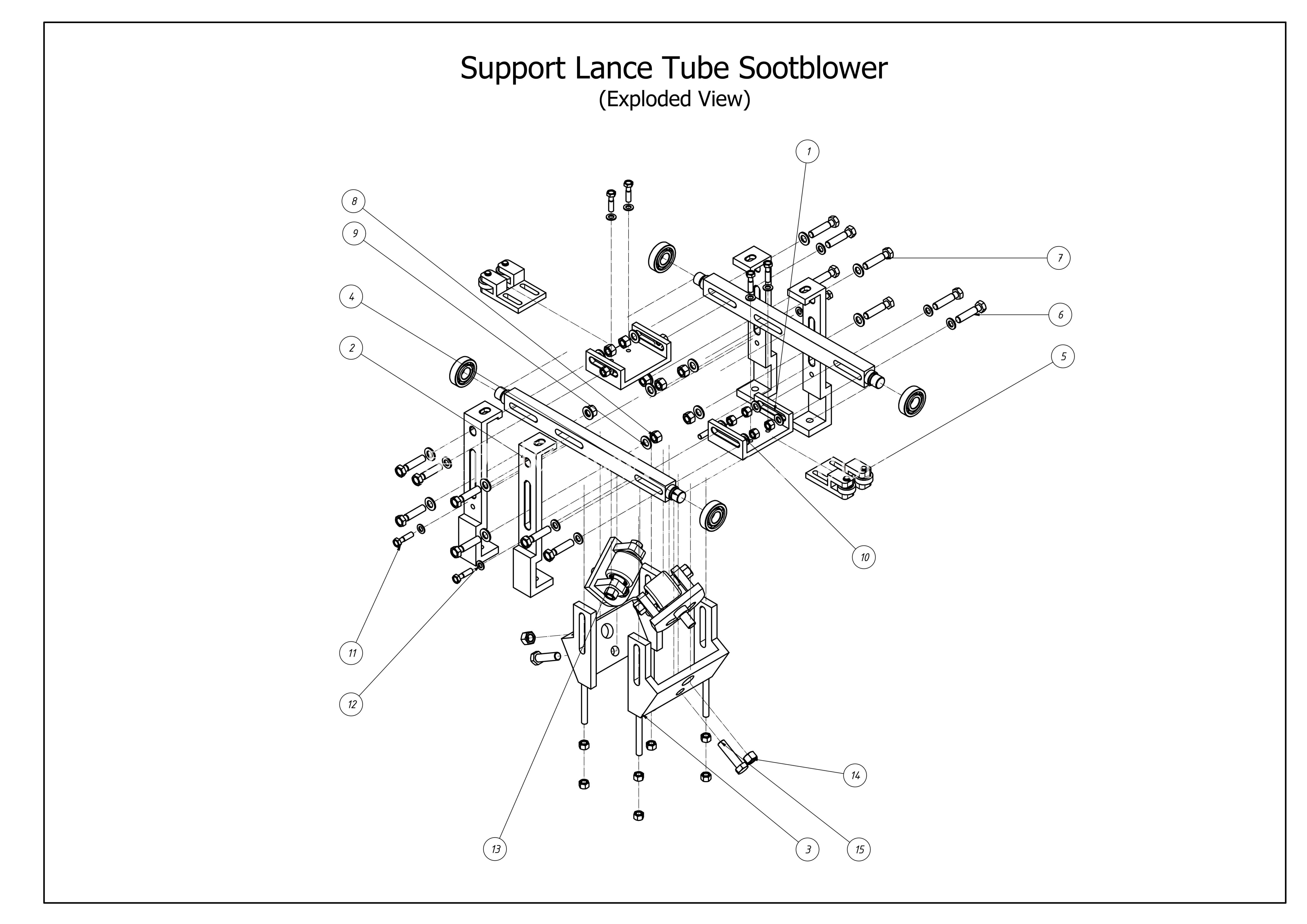

　　从安装边界来看，整套机构的最小适配管道外径覆盖常规工业输送管路的常用尺寸范围，横向调节行程可满足多数并行管路的间距要求，垂向作业端的伸出长度可根据吹扫目标的位置进行调整，保证喷嘴与待清洁表面的距离处于最佳吹扫效果区间。在实际使用过程中，这套机构可配套外接驱动单元实现沿管道的自动往复行走，也可通过人工牵引实现定点位置的吹扫作业，相比固定安装的吹扫装置，其作业覆盖范围不受安装位置限制，可灵活覆盖整条管线的所有待清洁区域。结构设计上充分考虑了现场运维的拆装需求，所有连接节点均采用标准紧固件，无需专用工具即可完成现场组装与拆解，滚轮组件采用易更换的模块化设计，长期使用出现磨损后可单独更换滚轮部件，无需整体更换夹持模块，降低后期维护成本。

　　框架上预留的多个安装孔位，可根据实际需求额外搭载检测传感器、防护挡板等附属部件，拓展装置的使用功能，除了常规的管壁积灰吹扫作业外，也可适配管道外壁喷涂、检测探头搭载等其他作业场景。整套机构的受力路径经过优化，行走滚轮承受的载荷均匀分布在各接触点，避免局部应力集中导致的管道表面损伤或滚轮过早磨损，夹持结构的锁紧力度可通过调整螺栓进行微调，既保证机构在管道上固定时的稳定性，又不会因夹紧力过大导致管道表面出现压痕损伤。
