桌面级三轴数控雕刻加工机械结构

该三轴联动加工结构主要面向桌面级小型加工场景，可适配软金属、塑料、木材、亚克力等多种常见加工材料，覆盖个人DIY创作、小型工作室打样、教学实训演示、文创产品定制等多元应用场景，能够完成平面雕刻、轮廓切割、浅槽铣削、简单三维曲面加工等常见加工工序，相比大型工业加工设备，其占用空间小、部署门槛低，无需专用工业场地即可完成安装调试，适合非量产的小批量定制加工需求。

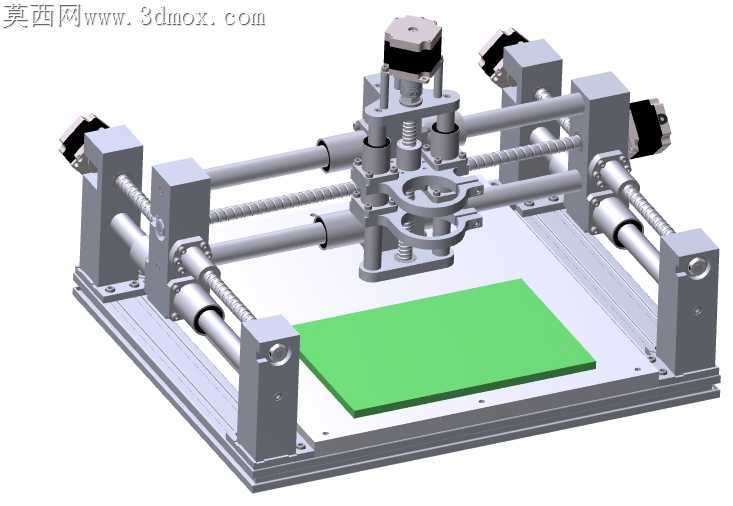

整体结构采用龙门式动平台布局，核心运动框架由多根高精度光轴导轨搭配滚珠丝杠传动组件构成，三个运动轴分别对应X、Y、Z三个空间方向，每个轴端均配备独立的步进驱动单元，可实现精准的位移控制，传动过程中摩擦阻力小、回程间隙低，能够保障加工过程中的运动平稳性与定位精度。设备底部为整块平整安装基座，为整体结构提供稳定的支撑基础，可有效抵消加工过程中产生的振动，避免因结构晃动影响加工精度；基座上方预留的绿色加工平台区域为工件装夹工位，可搭配不同类型的夹具固定待加工工件，平台平面度经过校准，能够保障工件装夹后的基准水平度。

设计过程中充分考虑了桌面设备的安装边界，整体长宽尺寸控制在常规桌面可容纳范围内，高度适配普通工作台的操作高度，操作人员无需俯身或抬手即可完成工件装夹、对刀调整、加工监控等常规操作；结构采用模块化拆分设计，各个运动组件、支撑座、传动部件均可独立拆装，便于后期维护更换易损件，也方便使用者根据自身加工需求对部分结构进行改装调整，比如更换更高功率的加工主轴、拓展加工行程、加装冷却或吸尘附件等。Z轴滑台部分预留了通用主轴安装位，可适配不同规格的加工主轴，满足不同材质的加工切削力需求；各轴的限位位置均预留了传感器安装点位，可加装限位开关实现软硬双重限位保护，避免运动超程造成结构损坏。整体结构受力经过合理分配，支撑座与导轨的连接位置做了加强处理，在高速运动过程中可减少结构形变，保障长期使用的精度保持性，开源的设计属性也让使用者可以根据自身需求调整控制参数与结构细节，进一步拓展设备的加工适配范围。
