开源三轴CNC路由器传动执行结构设计

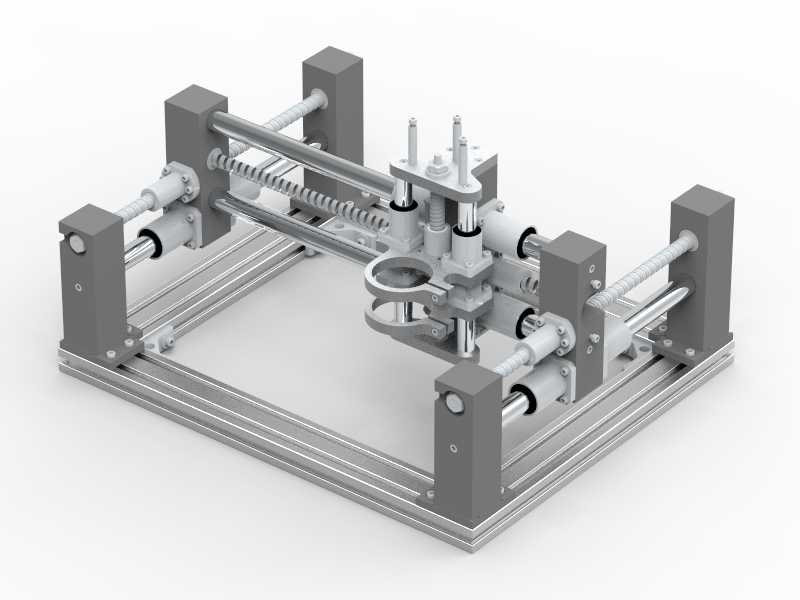

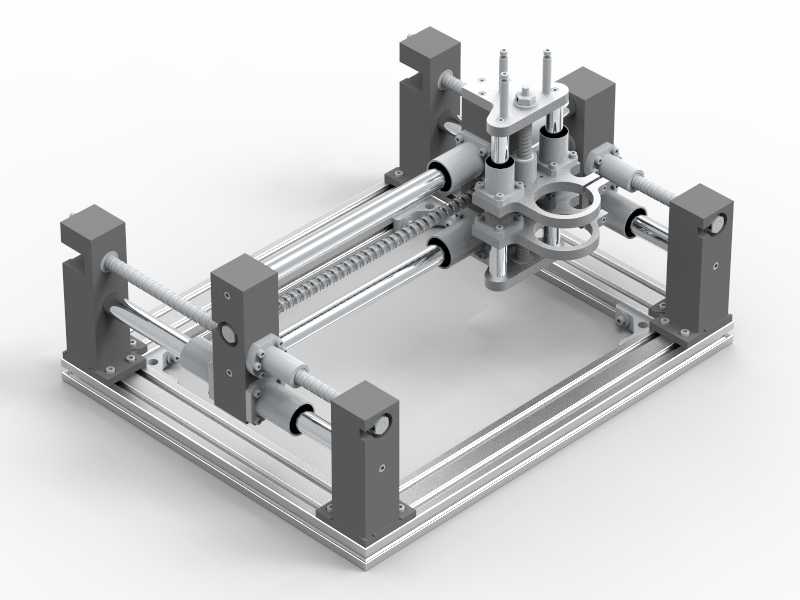

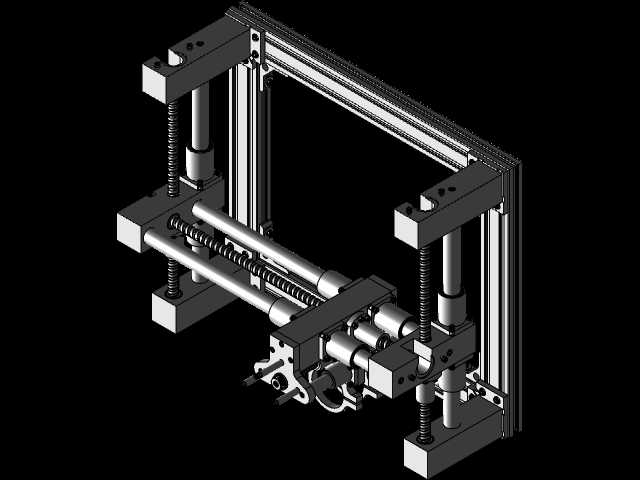

　　这套三轴传动结构是桌面级CNC加工设备的核心执行单元，日常多用于小型加工工坊、个人创客空间的软质材料切削作业，可覆盖亚克力、薄软铝、密度板、PCB板等常见工件的轮廓铣削、钻孔、浮雕加工场景，相比大型工业CNC设备，其占用空间小，搭建门槛低，适合小批量定制件的打样与小批量生产环节。从结构布局来看，整体采用铝型材搭建底部基座框架，型材槽道直接作为安装基准面，省去了额外的底板铣削加工工序，装配时可通过槽内螺母灵活调整各轴组件的安装位置，适配不同加工行程的改装需求。X轴方向采用双光轴导轨配合滚珠丝杠的传动方案，两根平行光轴分别布置在丝杠两侧，为滑动座提供均匀的支撑刚度，避免单导轨支撑带来的侧倾力矩，丝杠两端通过带座轴承固定在型材端面上，

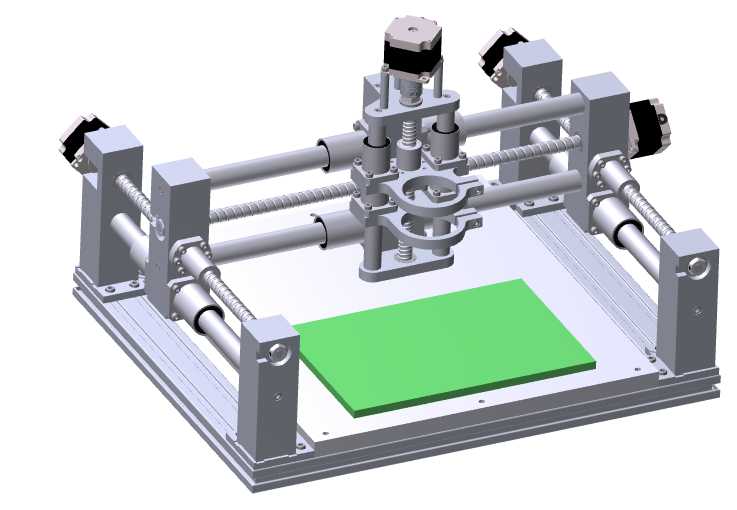

　　端座与型材的连接面预留了调整间隙，可在装配时微调丝杠与导轨的平行度，降低运动过程中的卡顿阻力。Y轴传动组件跨接在X轴滑动座上，同样采用光轴导轨加丝杠的传动组合，其滑动平台搭载Z轴执行组件，Z轴方向采用双导杆导向配合丝杠进给的结构，主轴安装座通过直线轴承与导杆配合，可沿垂直方向稳定进给，安装座预留了标准主轴装夹位，可适配不同功率的高速风冷主轴，满足不同切削负载的使用需求。设计时充分考虑了装配的工艺性，所有传动部件的安装座都采用模块化设计，单个零件可单独拆卸更换，无需拆解整轴结构即可完成轴承、丝杠螺母等易损件的维护；各轴的限位触发位置预留了安装槽，可根据实际行程需求加装光电或机械限位开关，避免超程运动带来的结构碰撞。从安装边界来看，

　　底部框架的型材拼接后整体占地尺寸适配常规桌面放置需求，基座底部预留了脚轮或减震垫的安装孔位，可根据使用场景选择固定安装或移动布置；各轴的运动行程预留了安全余量，滑动座运行到两端极限位置时，螺母与端座之间会保留缓冲间隙，不会出现硬顶碰撞的情况。实际运行过程中，双轴平行导向的结构可有效抵消切削过程中产生的侧向切削力，减少主轴震颤，提升加工表面的光洁度，传动丝杠选用的导程适配桌面设备的进给速度需求，既不会因为导程过大降低进给精度，也不会因为导程过小拖慢空行程移动效率。这套结构的开源属性也为二次改装提供了便利，使用者可根据自身加工需求调整各轴的有效行程，更换更大功率的主轴组件，或是加装吸尘罩、冷却管路等辅助附件，拓展设备的加工适用范围，

　　比如更换更高刚度的导轨丝杠后，也可尝试加工硬度更高的金属工件，或是加装旋转轴实现四轴联动加工。在装配调试环节，需要重点保证各轴导轨与丝杠的平行度误差控制在允许范围内，否则会大幅增加运动阻力，加快传动部件的磨损，同时同步带或联轴器的安装要保证同轴度，避免高速运行时出现振动异响；润滑维护时可直接通过型材槽道的间隙给光轴和丝杠加注润滑脂，无需拆解外部护罩，日常维护操作十分便捷。
