DIY迷你台式五轴数控加工设备结构

　　这款小型台式五轴加工结构，最初的设计出发点是填补桌面级精密加工场景的空白，面向个人工坊、小型创客空间、院校教学实训这类无法容纳大型工业机床的场景，解决小尺寸复杂曲面零件的加工需求，比如小型金属手板、精密铜质电极、个性化文创金属件、小型航模结构件的加工，不需要占用大面积厂房空间，普通工作台面即可完成布设。

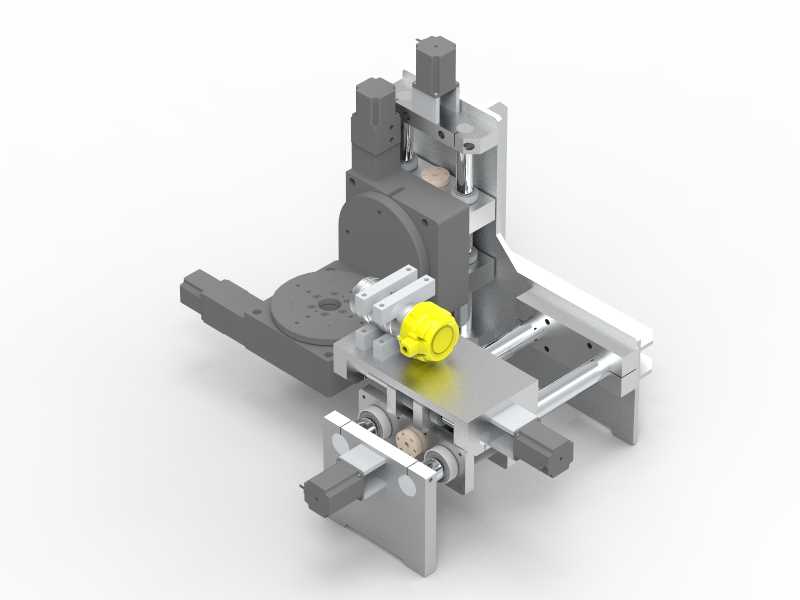

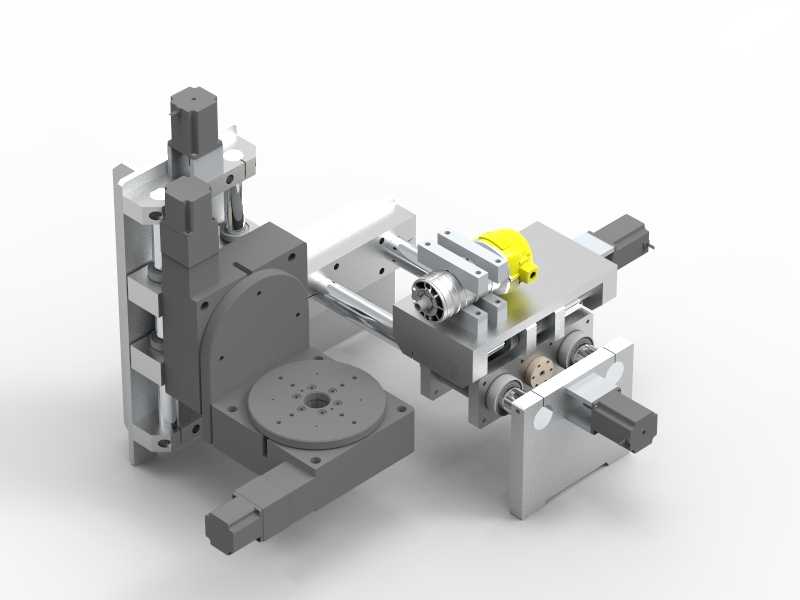

　　从结构布局来看，整体采用正交轴加双回转轴的紧凑型排布，三个直线运动轴分别负责X、Y、Z方向的进给，两个回转轴分别搭载工件装夹平台与主轴侧的角度调整，区别于传统大型五轴机床的龙门或落地式结构，所有传动组件都集成在一体化铸造的基座上，基座本身做了加强筋布局设计，在控制整体重量的前提下，尽可能降低高速进给时的结构震颤，保证小刀具加工时的切削稳定性。直线运动副全部采用高精度线性导轨搭配滚珠丝杠传动，伺服驱动单元直接通过联轴器与丝杠连接，消除传动间隙，进给过程的重复定位精度可以满足小型精密零件的加工公差要求，导轨的安装基准面在设计时预留了刮研余量，实际装配时可以通过配刮来调整各轴的垂直度与平行度，避免装配误差累积影响加工精度。

　　主轴单元采用高速电主轴配置，支持适配不同直径的夹头，可以装夹铣刀、雕刻刀、小型钻头等多种切削刀具，主轴的安装座设计了角度微调结构，配合回转轴的联动，可以实现复杂空间曲面的连续走刀加工，比如小型叶轮的流道加工、异形曲面的浮雕雕刻、多面体零件的一次性装夹多面加工，不需要多次拆装工件重新找正，大幅减少小批量零件加工的辅助时间。工件装夹平台采用标准T型槽结构，兼容通用的平口钳、小型卡盘等装夹附件，平台的回转支撑采用交叉滚子轴承，承受径向、轴向载荷的同时保证回转精度，即使在侧面切削受力时也不会出现平台偏移的问题。

　　安装边界方面，整体设备的长宽尺寸控制在普通桌面可容纳的范围，不需要额外做设备基础，放置在承重满足要求的钢制工作台或者实木工作台即可使用，设备底部设计了可调式减震脚杯，可以根据地面平整度调整设备水平，抵消一部分加工时产生的振动传递。电气控制部分的安装位全部集成在设备基座的后侧空腔内，走线槽在结构设计时就预留了位置，强电与弱电线路分开布设，避免伺服驱动的信号干扰，控制接口统一引出到设备后侧的接线面板，方便连接控制系统与手持操作单元。

　　设计过程中重点考虑了桌面级设备的操作便利性，所有运动轴的限位开关都安装在易于检修的位置，日常维护时不需要拆解主体结构就可以更换易损件，导轨与丝杠的润滑注油点都引到设备外侧，定期保养时不需要拆开护罩就可以完成注油操作。防护罩采用半开放设计，加工区域周围可以加装透明防护挡板，防止切削液与切屑飞溅，同时不会过多遮挡操作视线，方便操作人员实时观察加工状态。切削液的回流槽直接集成在基座上，加工产生的废液可以通过回流槽流到配套的小型过滤水箱，不需要额外加装复杂的排屑系统，适配小型设备的加工切屑量。

　　不同于工业级大型五轴设备追求大行程、重切削的设计方向，这款结构在设计时平衡了加工能力与设备体积，在有限的桌面空间内实现五轴联动加工能力，针对小尺寸零件的加工特性优化了各轴的行程参数，避免不必要的行程浪费带来的体积增大，各轴的运动速度参数也匹配小型刀具的加工需求，在保证加工效率的同时，不会因为过快的进给速度导致小刀具崩断。主轴的冷却系统采用内置水冷循环，长时间高速运转时也能维持稳定的温度，避免主轴热伸长影响加工精度。

　　从实际使用场景出发，这款结构既可以满足个人爱好者DIY制作小型零件的需求，也可以作为职业院校数控专业的五轴教学实训设备，让学员在不需要操作大型昂贵工业机床的情况下，理解五轴联动的加工原理、掌握多轴编程的基本逻辑，同时也适合小型加工坊承接小批量精密小件的加工订单，不需要投入高额的大型设备成本，就能完成复杂结构件的加工。结构设计时所有的连接部位都采用标准化紧固件，大部分零部件都可以通过通用加工方式制作，降低了设备的制作门槛，用户可以根据自身的加工需求，更换不同功率的主轴、不同扭矩的伺服电机，调整设备的加工能力适配不同的加工材料，从软质的塑料、木材，到有色金属、甚至硬度较低的钢材都可以完成对应参数下的切削加工。
