重力式自动闭合滑动门结构设计方案

在车间通道隔断、小型设备防护区域、仓储分区隔离这类需要人员或物料频繁通行、又要求通行后自动复位隔断的场景里，常规的弹簧合页平开门存在开合占用侧向空间、弹簧长期疲劳失效后闭合力度衰减的问题，而电动感应门的部署成本高、需要外接电源与控制线路，在无供电预留、潮湿多尘的工况下故障率偏高，这款重力驱动的自动关闭滑动门，正是针对这类细分场景的实用化结构方案。

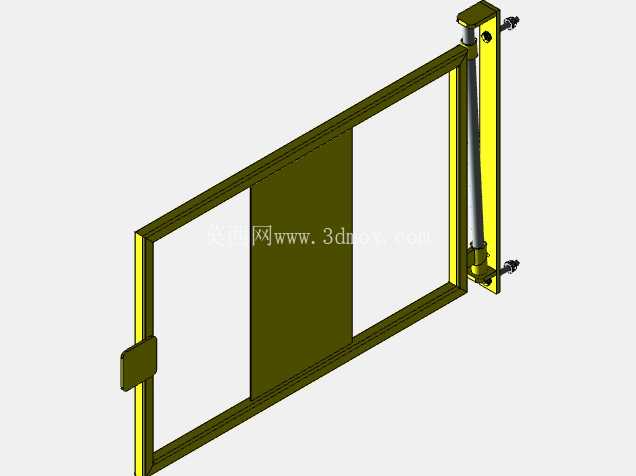

整套门体采用侧置竖向重力驱动轴搭配横向滑移门扇的布局，没有外置的弹簧、电动推杆这类易损驱动元件，核心的复位动力来自驱动轴内置的重力配重结构，当人员推动门扇横向滑移打开通行口时，门扇的横向位移会通过侧部的连接拐臂带动竖向驱动轴产生定轴转动，将门扇的直线动能转化为驱动轴的旋转势能，同步抬升轴内的配重块完成重力势能的存储，整个开门过程的推力经过拐臂的力臂换算，全程推力均匀无卡顿，不会出现弹簧门越推越沉的阻滞感，即便搬运物料时用手肘轻推也能顺畅打开足够通行的宽度。

从安装边界来看，整套门体的外框为矩形一体式焊接框架，可直接通过侧边的安装耳板固定在现有墙体、设备防护架或者车间隔离网的预留立柱上，不需要额外做地面开槽或者顶部吊装轨道的加固处理，外框的厚度控制在120mm以内，突出安装面的尺寸极小，不会占用通道两侧的物料堆放空间；门扇采用内嵌式滑移结构，运行全程都在外框的内部轨道里滑动，没有外凸的传动部件，不会剐蹭通行人员的衣物或者搬运的物料，轨道的接触面做了低摩擦设计，日常使用不需要频繁加注润滑油，在多尘的车间环境里也不会因为积尘出现卡滞。

设计过程中特意调整了驱动拐臂的初始角度与配重块的重量匹配，当门扇打开角度在90度通行宽度以内时，配重块的重力力矩会始终保持对门扇的复位拉力，不会出现门扇停在半开位置无法闭合的情况，同时复位的末段速度经过力矩曲线优化，不会出现快速撞击门框的异响，也不会因为夹力过大碰伤通行人员；侧置的竖向驱动轴上下两端都采用了免维护的滑动轴承，径向间隙控制在0.2mm以内，长期运行不会出现轴体晃动导致的门扇偏移，驱动轴的上下伸出端都做了密封处理，避免车间内的切削液、粉尘进入轴体内部磨损配重导向结构。

门扇的行程设置了两级限位，全开位置对应800mm的标准通行宽度，满足普通人力推车、料箱的通行需求，全闭位置有软性缓冲垫抵消闭合冲击，不会产生金属碰撞的噪音；相比普通的平移门，这套结构不需要在地面铺设地轨，避免了地轨积尘、被物料碾压变形的问题，日常清洁地面时也不会有轨道凸起阻碍清扫工具通过，在食品加工车间、仓储分拣通道、小型设备的安全防护隔断场景里，这种纯机械重力驱动的结构不需要接电，也没有复杂的电控元件，后期维护只需要定期检查连接拐臂的紧固螺丝即可，维护成本远低于电动自动门，可靠性也更适合工业场景的长期连续使用。

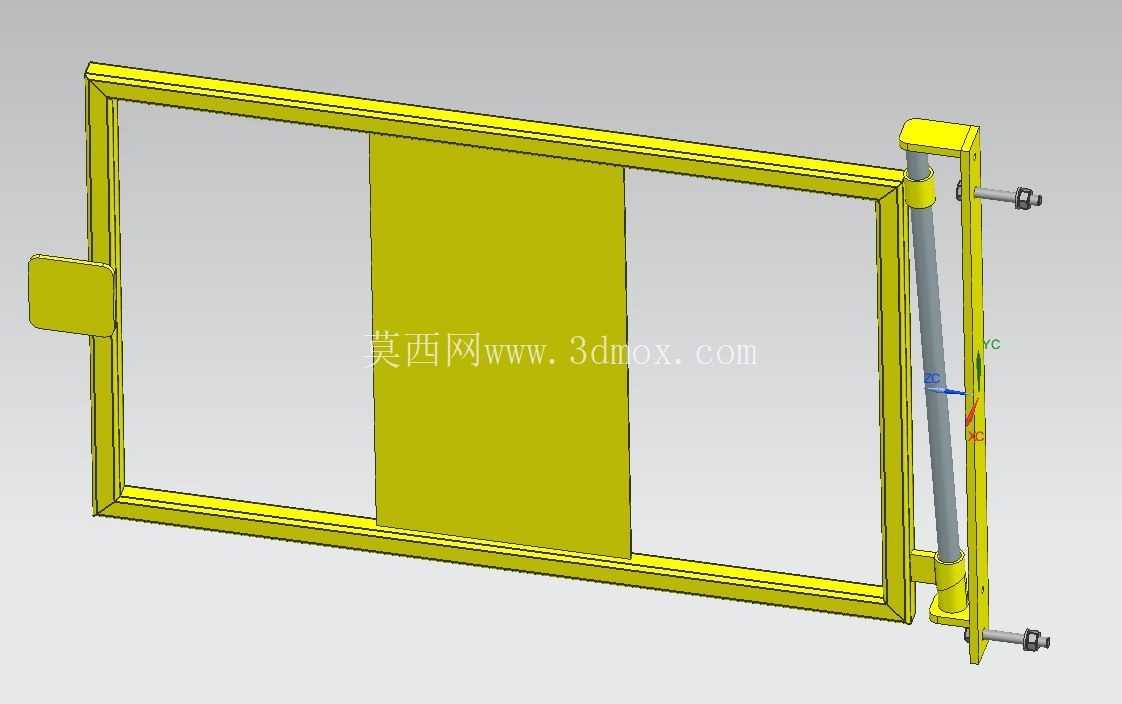

在结构建模阶段，特意将所有的连接螺栓都设计为外露可拆装结构，不需要拆解整个外框就能单独更换门扇或者驱动轴组件，安装时只需要将外框固定在预留安装位，调整门扇与轨道的间隙在1mm以内，就可以完成整套门的调试，不需要复杂的参数设置；针对不同宽度的通行需求，只需要调整外框横梁的长度与门扇的宽度，驱动轴与配重结构可以通用，不需要重新设计核心驱动部分，能够快速适配600mm到1200mm宽度的不同通行口，适配性较强。
