包装线用单气缸驱动可变间距拾取机构

在快消品、食品、医药类包装生产线的末端工位，经常会遇到来料间距与包装工位间距不匹配的工况——比如前端理料机构输出的工件中心距为35mm，而入盒、装托工位的型腔间距为60mm，常规的固定吸嘴拾取模组无法完成跨间距转移，以往的解决方案要么是增加一组平移工位做二次间距调整，要么是采用多气缸独立驱动吸嘴，不仅占用线体空间，还会因为多驱动的同步误差导致拾料失败率居高不下。这套可变间距拾取机构就是针对这类场景开发的精简版执行端，整套机构仅依靠单个标准气缸作为动力源，就能同步驱动四个拾取端完成等距变距动作，不需要额外的伺服轴或者凸轮分割器，结构紧凑度比传统方案提升40%以上，很适合安装在空间受限的包装机横梁或者小型机械手末端。

从实际使用的工况来看，这套机构的拾取端默认配置的是真空吸盘接口，也可以根据拾取物料的材质更换成气动夹指或者磁吸头，适配纸盒、塑料件、小型金属零件等多种自重不超过500g的工件。变距的行程范围可以通过调整连杆的铰接孔位来适配，最小拾料间距可以做到20mm，最大展开间距可以做到80mm，覆盖了绝大多数小规格包装件的间距调整需求。整套机构的安装基准是底部的两块立式支撑侧板，侧板上开有通长的安装槽，可以直接固定在包装机的横向进给滑台上，不需要额外做转接板，安装时只要保证滑台的运动方向与机构变距的方向垂直，就能保证拾料和放料的位置精度，正常装配下的重复定位精度可以控制在±0.15mm以内，满足常规包装工位的精度要求。

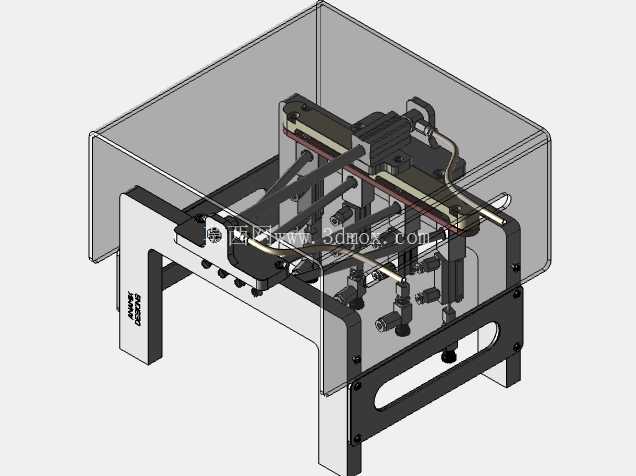

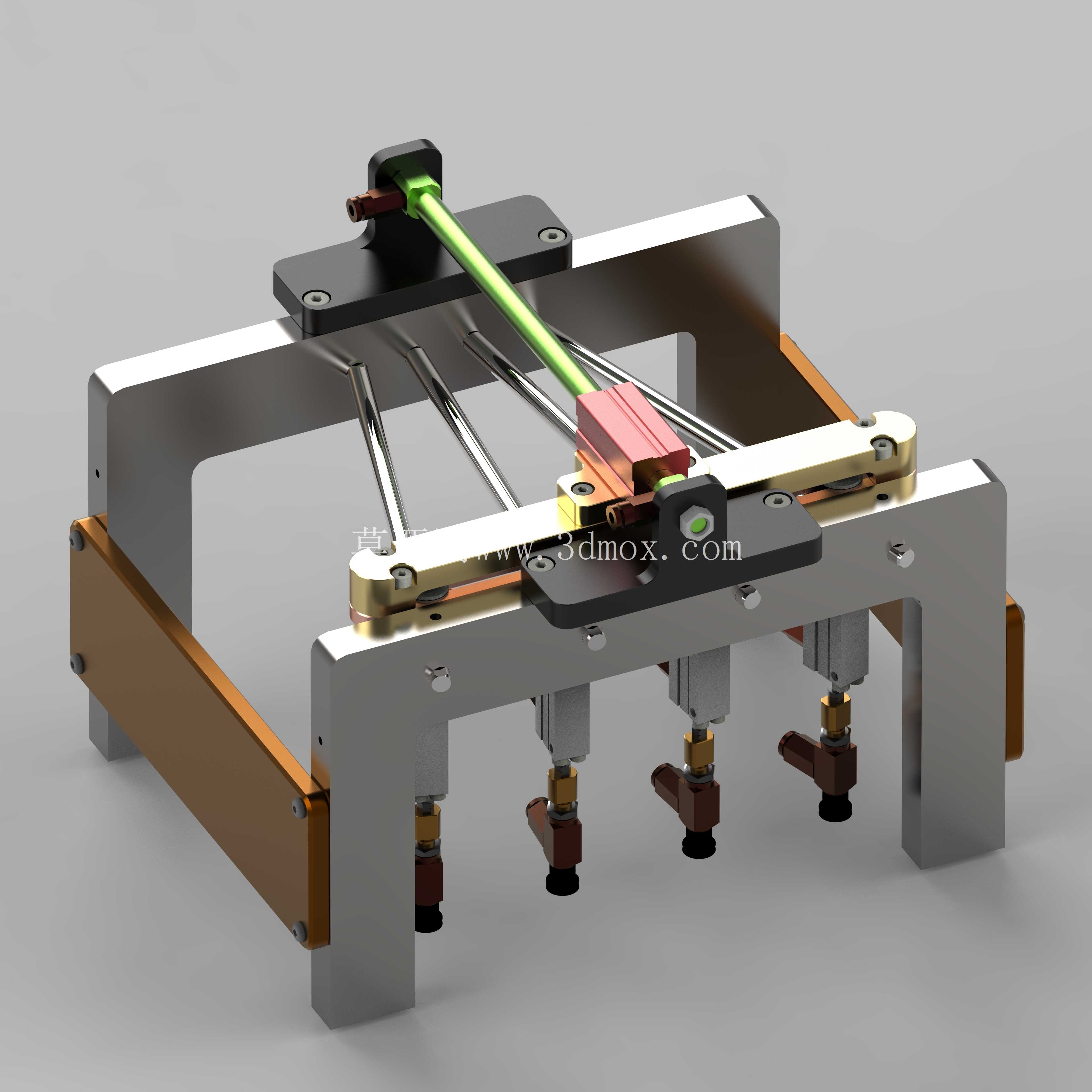

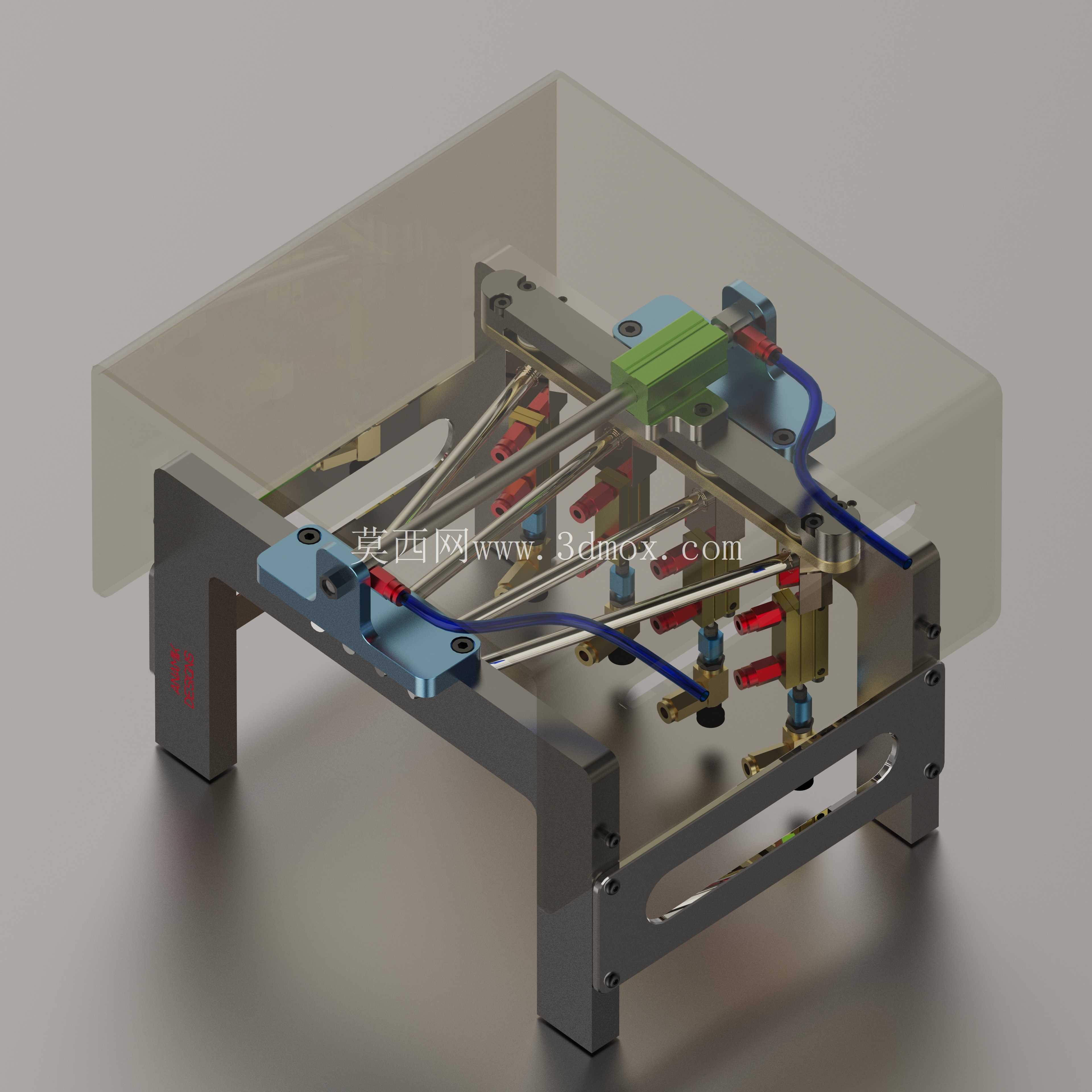

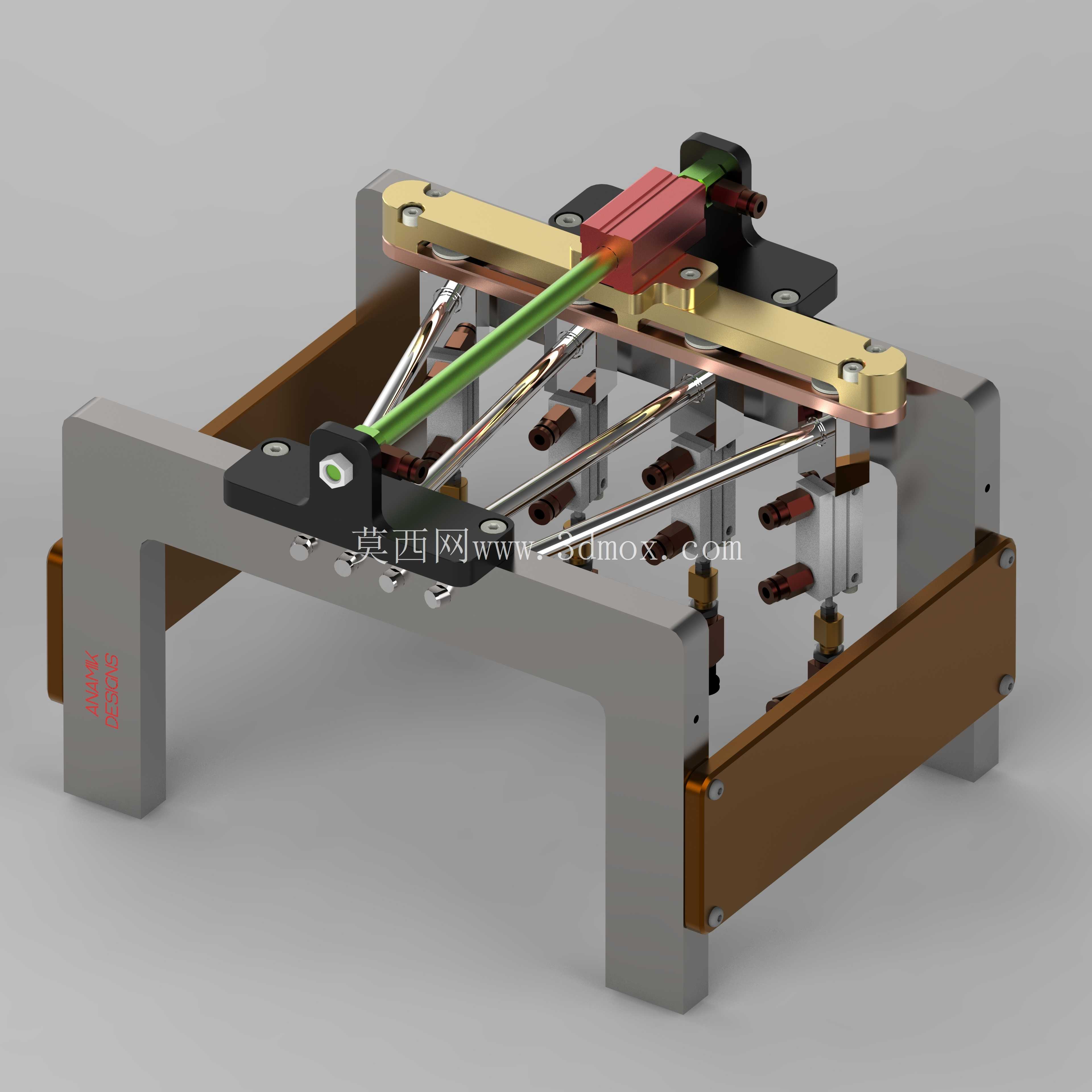

设计思路上没有采用复杂的齿轮齿条或者凸轮槽结构，而是用了对称布置的交叉连杆组来实现等距变距：气缸的活塞杆端连接在中间的滑动块上，当气缸伸出时，滑动块推动连杆组展开，四个拾取座沿着两侧的直线导轨同步向外滑动，相邻拾取座的间距始终保持相等；当气缸缩回时，连杆组收拢，拾取座同步向内回到最小间距位置。这种结构的优势在于所有铰接点的受力都是均匀的，不会出现单侧偏载导致的导轨卡滞问题，而且连杆的加工精度要求不高，普通的线切割加工就能满足装配要求，后期维护时只需要定期给铰接点的微型轴承加注润滑脂，不需要频繁更换易损件。气路的布置也做了集成设计，所有拾取端的气管都沿着连杆和侧板的走线槽排布，不会因为机构的伸缩运动出现气管拉扯或者缠绕的问题，气缸的调速阀直接安装在缸体的进出气口上，现场调试时可以直接调整变距动作的速度，避免速度过快导致的工件甩落或者速度过慢影响生产节拍。

从安装边界来看，整套机构收拢状态下的总宽度不到200mm，总高度（含吸盘安装位）为120mm，前后方向的厚度为80mm，整体重量不到3kg，即使是负载能力较小的水平移载机械手也能直接搭载，不需要额外加固安装支架。在实际的包装线应用中，这套机构通常配合横向滑台使用，滑台移动到来料工位上方时，机构处于收拢状态，吸盘下降吸起工件，随后气缸动作带动拾取座展开到对应包装工位的间距，滑台再移动到放料位，吸盘破真空放料，整个动作周期可以控制在0.8秒以内，完全匹配中速包装线的生产节拍。相比多轴驱动的变距方案，这套单气缸驱动的结构没有复杂的电控逻辑，只需要一个两位五通电磁阀就能控制整个变距动作，接线和调试的工作量减少一半以上，对于设备改造项目或者小型包装设备的配套来说，成本优势非常明显，而且因为运动部件少，长期运行的故障率也远低于多驱动的变距模组。

需要注意的是，这套机构的变距动作是等比例同步展开的，如果需要非等距的变距需求，可以通过更换不同孔位的连杆来实现定制化调整，不需要改动主体的支撑和导轨结构，拓展性比较强。在选型搭配的时候，气缸的缸径选择要根据拾取端的数量和运动阻力来确定，常规四个拾取端的配置用16mm缸径的标准气缸就足够提供推力，如果拾取端数量增加到六个，可以更换成20mm缸径的气缸，不需要改动安装位，因为气缸的安装孔位和连接尺寸在设计时就做了通用化预留。导轨部分采用的是微型直线导轨，滑块和导轨之间的预压可以根据实际使用的速度调整，高速运行时可以适当降低预压减少磨损，低速高精度场景下可以增加预压提升刚性。
