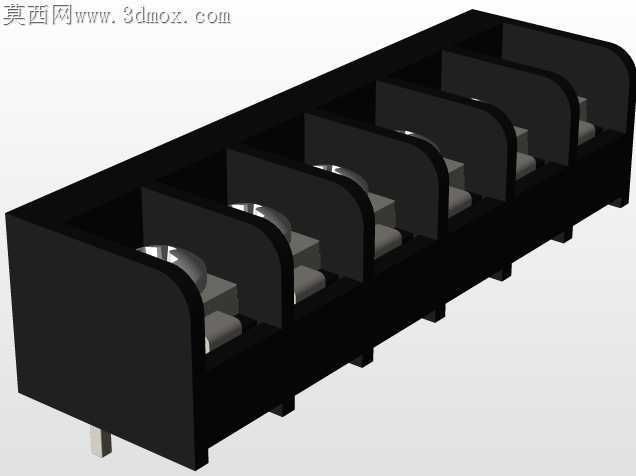

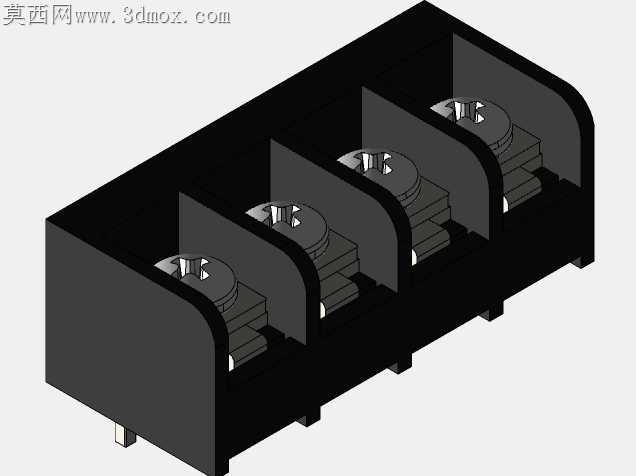

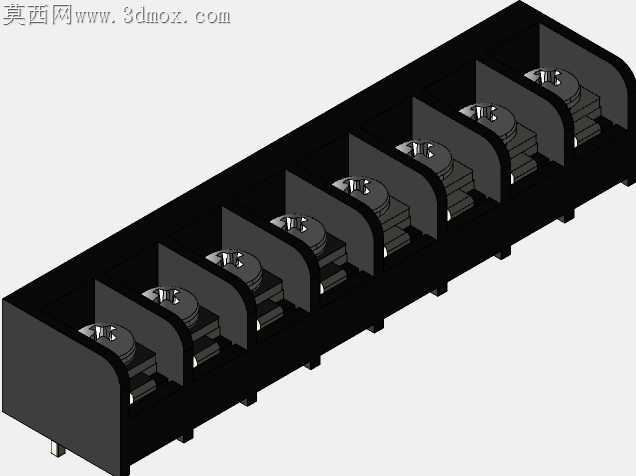

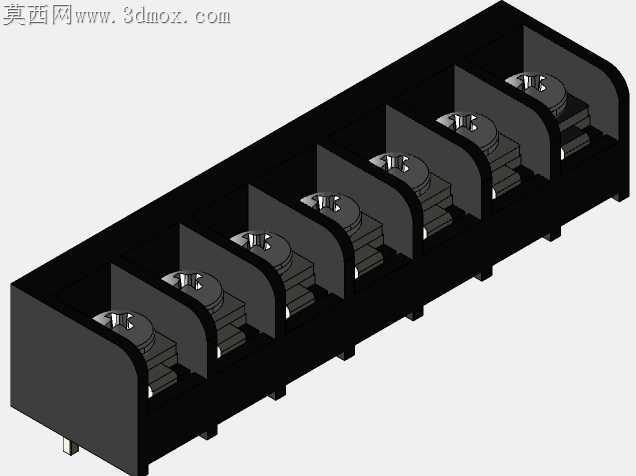

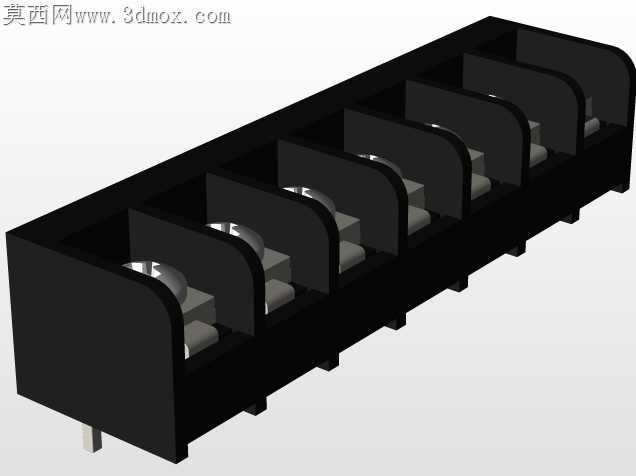

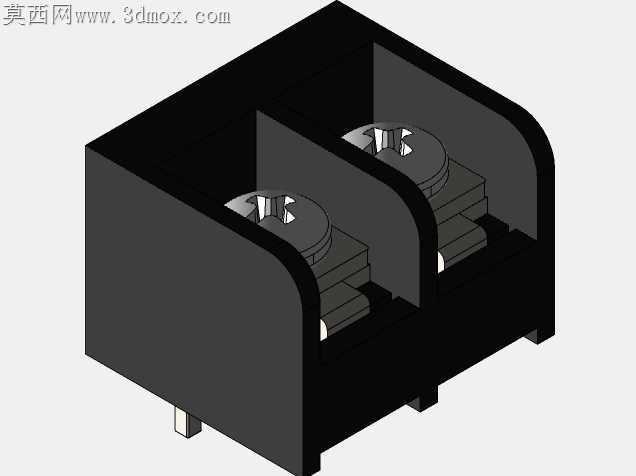

LW3B-8.25间距多位数螺钉式接线端子

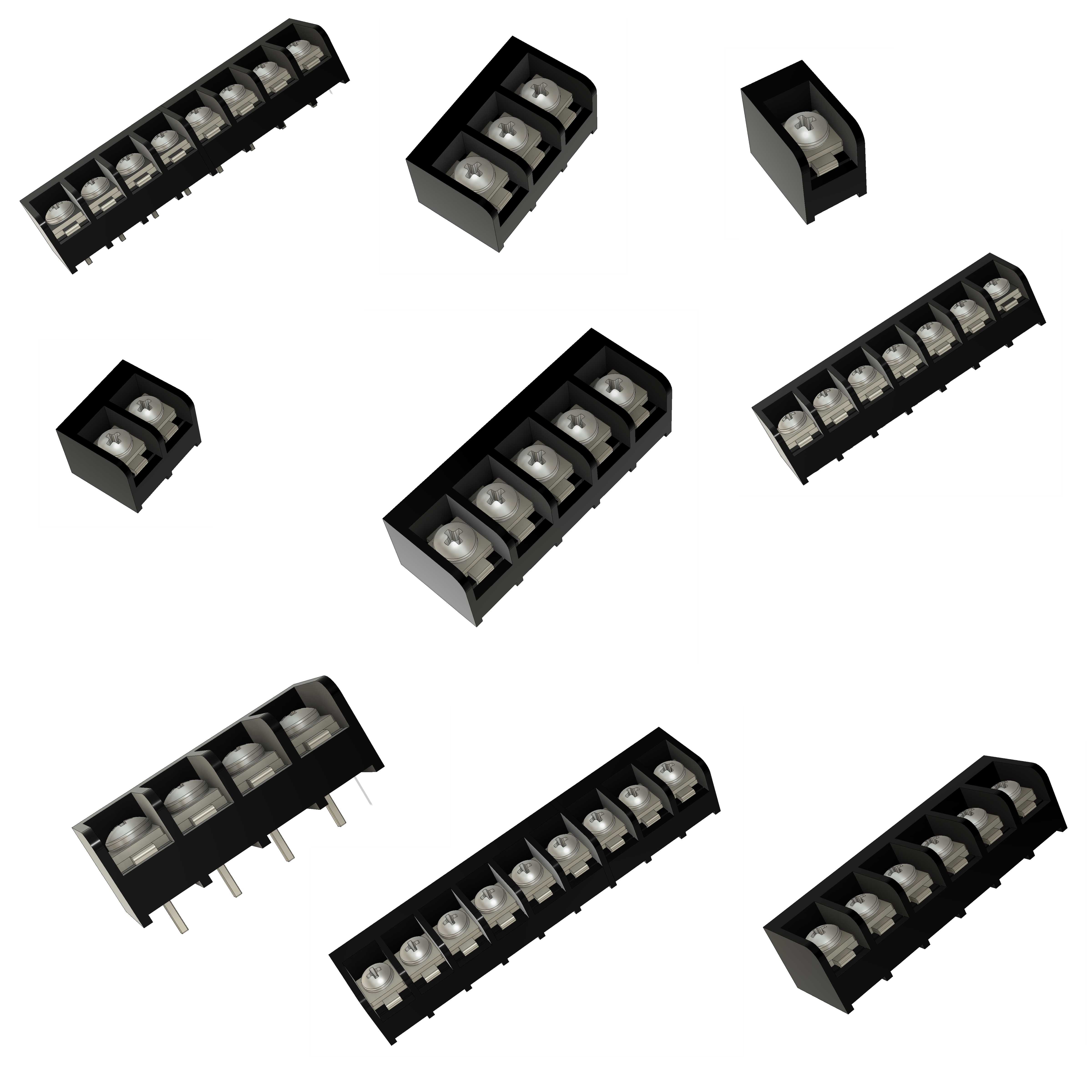

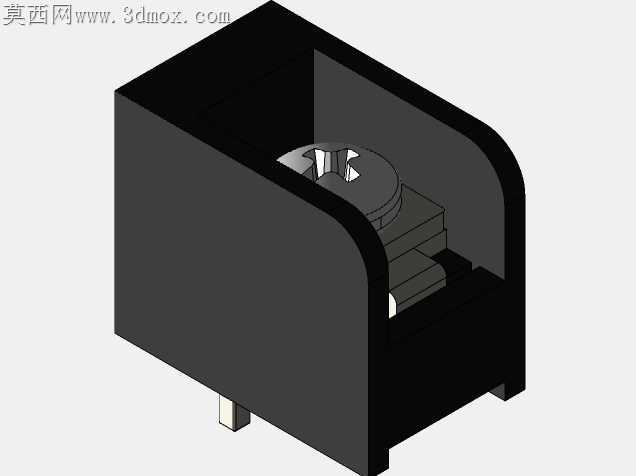

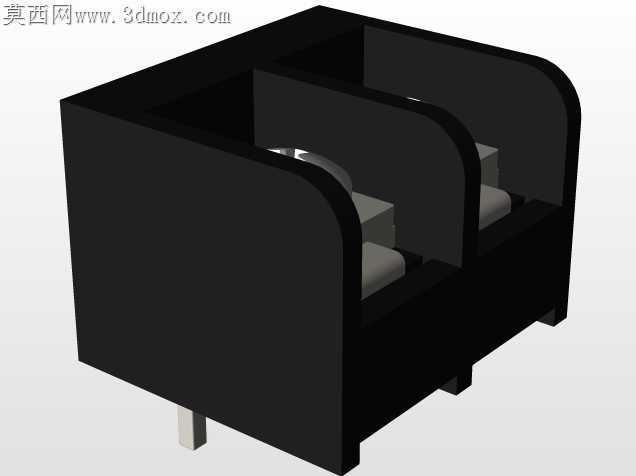

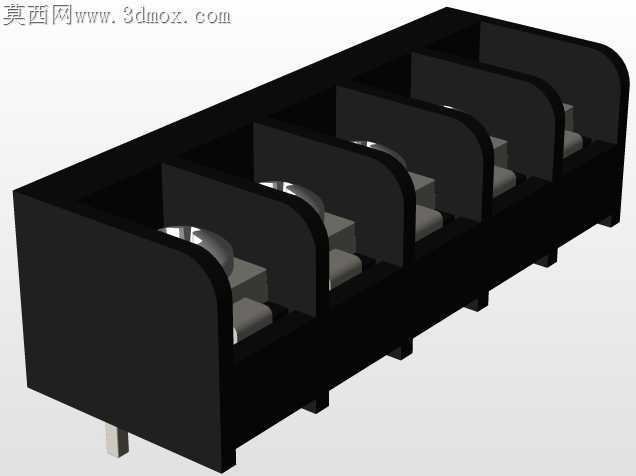

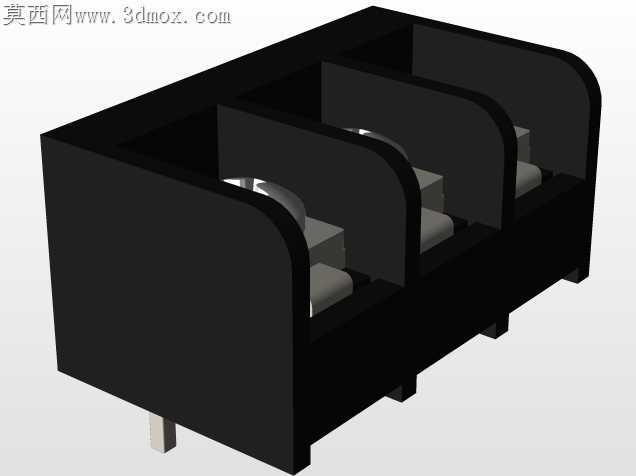

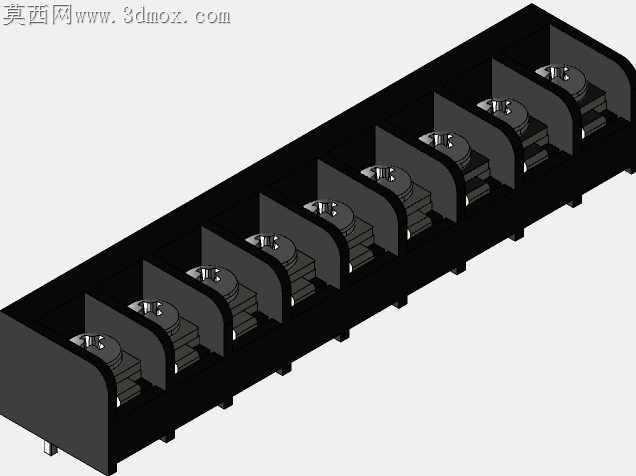

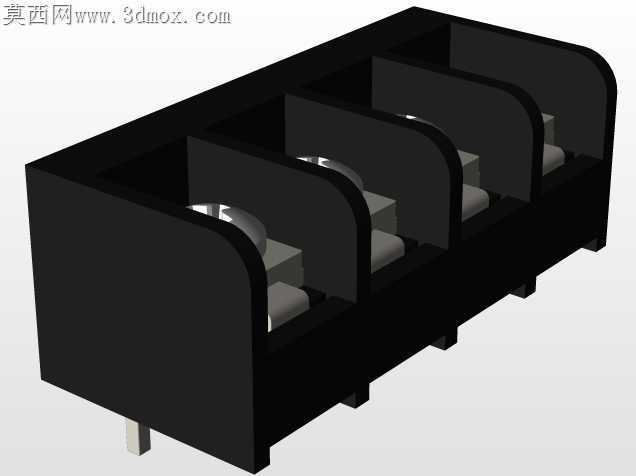

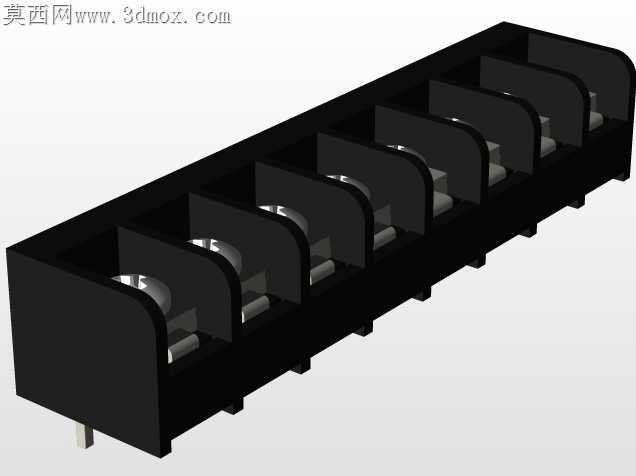

这款螺钉式接线端子主要面向低压电气布线场景设计，可广泛应用在工业控制配电柜内部接线、小型机电设备电源进线分接、民用电器内部线路驳接、LED驱动电源输出端接线、自动化控制模组信号与供电线路连接等场景，是电气连接领域用来实现导线快速固定、可靠导通的基础连接部件，能够替代传统的导线铰接、烫锡包扎的落后接线方式，大幅提升布线效率与线路连接的稳定性，降低后期线路维护的排查难度。该系列端子覆盖1位到9位的不同位数规格，可适配不同回路数量的接线需求，单组端子额定承载电压为300V，额定通流能力可达20A，能够满足常规低压供电、控制信号传输的载流要求，端子的导线锁紧结构采用螺钉压接设计，压接位置做了防滑齿纹处理，可适配不同线径的多股铜芯导线与单股硬导线，压接后导线不易松脱，接触电阻低，长期通电运行时的温升控制符合低压电器的相关安全要求，相邻接线位之间设置了绝缘隔栏，可避免不同回路导线误触造成的短路风险，绝缘基座采用阻燃级工程塑料注塑成型，具备良好的电气绝缘性能与耐温性能，即使在设备长期运行产生的温升环境下，也不会出现绝缘性能下降、基座变形的问题。在产品设计过程中，首先围绕8.25毫米的标准安装间距做了整体布局规划，相邻接线位的中心距严格控制在8.25毫米，公差控制在0.05毫米以内，既保证了不同厂家同规格端子的安装互换性，也预留了足够的电气安全间隙，避免高压差回路之间的爬电距离不足带来的安全隐患；直插焊针版本的端子可直接适配PCB板的通孔焊接安装，焊针长度与直径做了标准化设计，能够兼容常规波峰焊、手工焊的加工工艺，焊接后焊针与基座的结合力满足工业场景的抗振动要求，不会因为设备运行的振动出现焊针松脱、接触不良的问题；无焊针的基座式版本则可通过卡扣或者螺丝直接固定在设备壳体的安装槽内，适配不同设备的安装结构需求。在外形尺寸与安装边界上，单P端子的宽度严格匹配8.25毫米的间距，整体基座高度做了低剖面设计，可适配设备内部狭小的布线空间，不会因为端子高度过高造成设备盖板无法闭合、内部走线干涉的问题；螺钉的锁紧操作空间做了优化设计，使用常规十字螺丝刀即可完成导线的锁紧与松开操作，不需要特殊的专用工具，现场接线与后期维护都十分便捷；端子的进线口做了导向倒角处理，导线插入时不会被基座边缘刮伤线芯绝缘层，能够有效降低接线过程中导线损伤带来的接触不良、短路风险。
