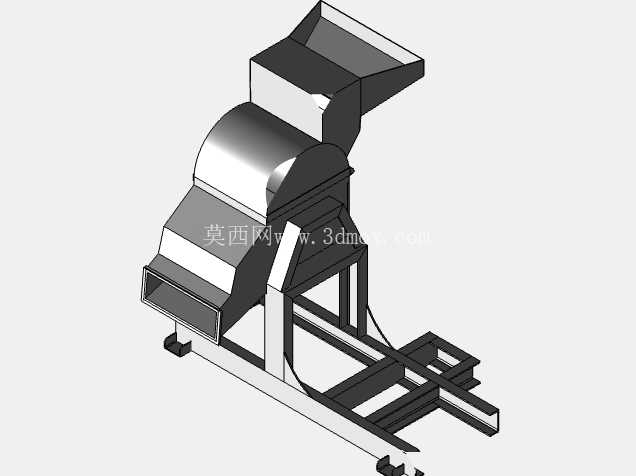

工业用锤式粉碎设备机架总成结构

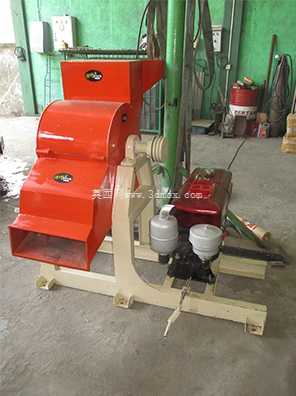

在固废处理、生物质加工、矿山细碎、橡塑回收等多个生产场景中，锤式粉碎设备都是物料粒径缩减环节的核心作业单元，本次呈现的结构完整覆盖了设备从进料承接、粉碎作业到出料输送的全部承载与功能衔接部分，可直接作为同类型中小型粉碎设备的结构设计参考。从实际作业的安装边界来看，该设备的机架采用方管焊接的框架式结构，底部预留了两段平行的延伸安装支脚，支脚表面预设了固定安装的螺栓孔位，可直接通过膨胀螺栓与混凝土作业基础固定，也可搭配减震垫安装在移动作业底盘上，适配固定生产线与移动破碎站两种部署场景；整体安装占地长度可根据支脚延伸长度适配1.2米至1.8米的安装空间，宽度控制在0.8米以内，设备总高度不超过1.6米，对车间层高的适配性较强，无需额外改造厂房结构即可完成部署。

从功能结构的设计思路来看，上部的倾斜进料斗采用扩口式收料结构，进料端开口宽度大于粉碎腔体入口宽度，可避免人工上料或者皮带机送料时的物料撒漏，进料溜槽的倾斜角度设置为32度，既可以保证物料依靠自重顺利滑入粉碎腔，又能避免粉碎作业过程中物料被高速旋转的锤片反弹飞出进料口，降低作业安全风险。中部的粉碎腔体采用上下分体式的折弯焊接结构，腔体壁厚根据作业物料的硬度差异预留了加厚衬板的安装位置，日常维护时只需拆开腔体侧面的紧固螺栓即可更换内部磨损的锤片与筛网，无需整体吊装上部结构，大幅降低了日常运维的拆装工作量。腔体与机架的连接位置设置了加强筋板，可抵消锤片高速击打物料时产生的交变冲击载荷，避免长期作业后机架连接位置出现焊缝开裂的问题。

下部的出料口采用向下倾斜的导流结构，出料方向正对机架底部的预留输送空间，可直接对接皮带输送机或者集料桶，粉碎完成后达到粒径要求的物料透过筛网后会顺着导流板直接排出，不会在腔体底部形成积料。机架的框架结构在粉碎腔体正下方做了横纵交叉的方管加固，除了承载粉碎腔体的自身重量外，还可承受电机、传动皮带轮等驱动部件的运行载荷，驱动电机的安装位置预留了可调节的腰型孔，可通过调整电机位置张紧传动皮带，适配不同功率等级的电机安装需求，无需额外加工电机安装板。

从实际使用的场景适配来看，该结构可适配木材边角料、硬质塑料块、小型建筑垃圾、农业秸秆等多种物料的粉碎作业，更换不同孔径的筛网即可调整出料物料的粒径范围，满足不同下游工序的物料粒度要求。结构设计过程中充分考虑了焊接加工的工艺性，所有方管的拼接位置都预留了焊接坡口，折弯件的折弯半径匹配常规板材折弯设备的加工参数，无需特殊定制加工刀具即可完成所有结构件的生产制作，整体加工成本可控，适合中小型设备加工厂的批量生产。机架表面的涂装预留了除锈与底漆喷涂的工艺余量，焊接完成后经过抛丸除锈处理再喷涂防锈底漆与面漆，可适应户外或者潮湿车间的作业环境，延长设备的整体使用寿命。设备运行时的重心落在机架底部框架的几何中心位置，即使处理硬度较高的物料产生振动，也不会出现设备侧倾的风险，无需额外加装配重块即可保证运行稳定性。
