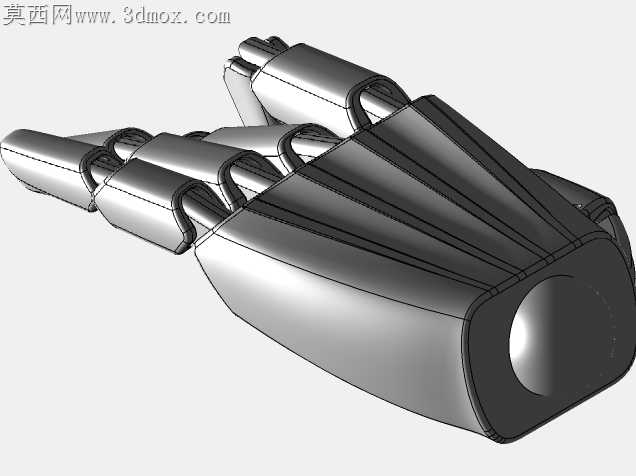

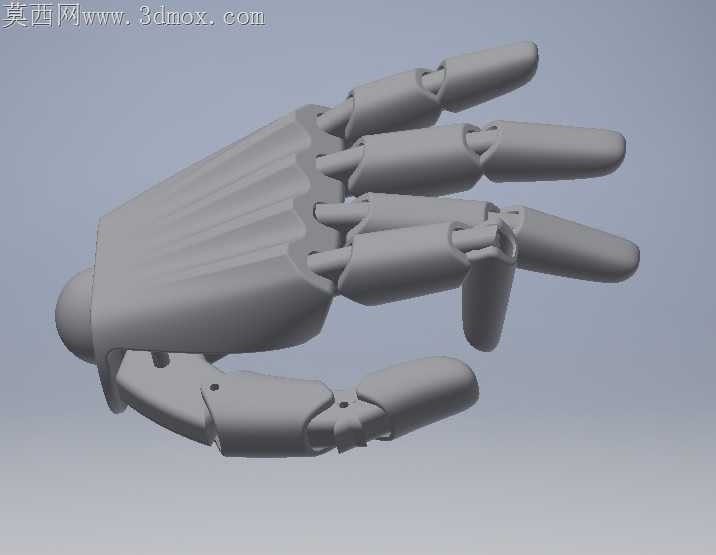

仿人型多关节柔性机械手掌结构设计

这款仿人型多关节机械手掌，是面向工业柔性作业场景开发的仿生末端执行结构，可适配各类轻载协作机械臂的末端安装接口，在3C电子精密装配、轻工产品分拣、异形易碎物料搬运、科研教学仿生实验等场景中具备极高的适配价值，能够替代传统刚性夹爪完成传统工装无法实现的多形态物体自适应包覆抓取作业。从实际作业用途来看，该结构可根据被抓取物体的外形轮廓自适应调整各指节的弯曲角度，无需针对不同规格产品更换定制夹爪，既能够完成笔杆、薄片类小尺寸物件的捏取，也可实现对球状、不规则曲面工件的包覆式抓取，接触过程中可通过关节的自适应退让避免刚性接触划伤工件表面，尤其适配表面易损、形状无统一标准的作业物料处理需求。在功能特性层面，该手掌采用五根独立指节的布局设计，每根手指设置多段转动铰接结构，指节间的转动副预留了充足的活动角度范围，拇指可实现对向开合动作，完全复刻人手的基础抓取姿态，掌部基座采用一体化流线型结构，既保证了整体结构的刚性，也避免了作业过程中棱角剐蹭周边设备的风险。从设计思路来看，整个结构优先考量了运动可靠性与装配便捷性，各铰接位置的转动副采用同轴孔位设计，可适配标准销轴完成装配，无需定制异形连接件；指节的接触面做了平滑圆弧过渡，既降低了运动过程中的结构干涉概率，也为后续加装柔性防滑垫层预留了安装空间；掌部内部预留了传动组件与驱动元件的布设腔体，可根据实际负载需求选择腱绳传动或者微型直驱关节的驱动方案，无需对外部壳体结构做二次修改。在安装边界与尺寸层面，该手掌整体尺寸与成年男性手掌比例接近，掌部基座末端设置了标准的法兰连接接口，可直接匹配市面主流协作机械臂的末端安装孔位，整体安装后不会过度增加机械臂末端的负载重量，各手指的活动范围经过运动仿真校验，全行程动作过程中不会出现自身结构碰撞，也不会与机械臂腕部结构产生干涉，可在常规工业作业的空间范围内完成全姿态抓取动作，无需额外调整工位的安全防护距离。
