带电动执行机构法兰连接工艺控制阀

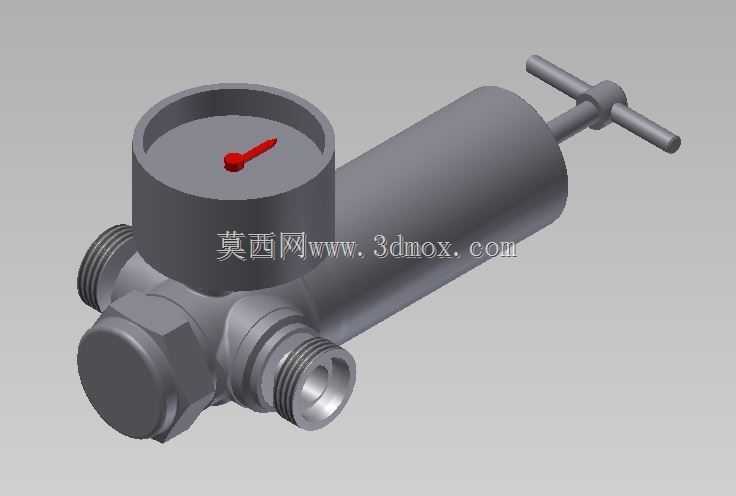

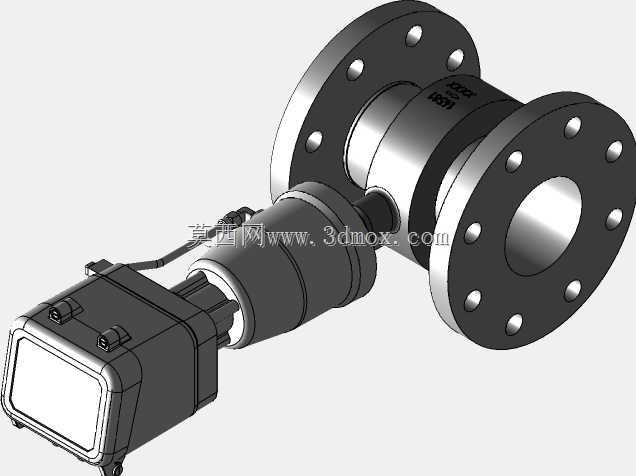

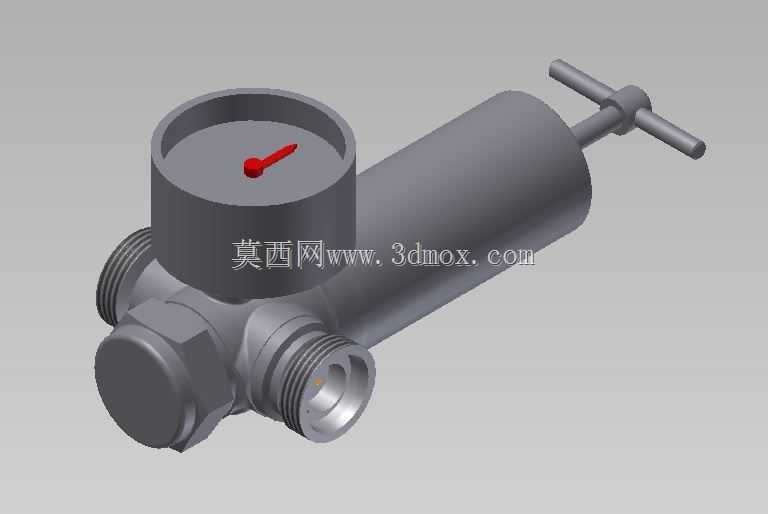

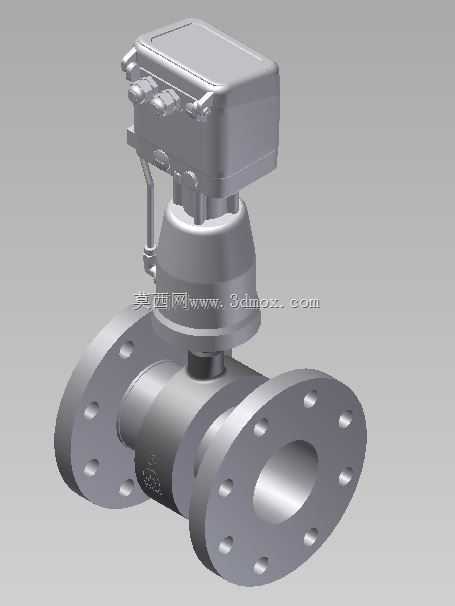

　　做工业管路系统设计的同行都清楚，工艺段的控制阀选型从来不是选个标准件就完事，要兼顾现场安装空间、执行机构走线、管路通径匹配、后期维护操作空间，这套带顶部电动执行单元的法兰式工艺阀，建模时就把这些现场实际需求都揉进了结构细节里。先看安装边界，阀体两端采用凸面法兰连接结构，法兰盘上的螺栓孔沿圆周均布，建模时严格匹配对应压力等级的法兰螺栓孔中心距、法兰厚度、密封面凸台高度，安装时不需要额外调整管路法兰位置，直接对接穿螺栓就能完成装配，法兰密封面预留的垫片安装间隙，也符合现场常用的非金属缠绕垫片厚度要求，不会出现装完垫片螺栓拧不到位的问题。顶部的电动执行机构不是随便搭的标准件，执行器外壳的接线口位置做了侧向预留，

　　现场布线时不用弯折电缆就能完成接线，执行器和阀体连接的支架部分做了加高处理，一方面给阀杆的上下行程留出足够的运动空间，避免阀杆动作时和支架产生干涉，另一方面也能让执行器远离阀体内部的高温介质，减少介质温度对执行器内部电子元件的影响，延长执行器的使用寿命。从功能特性来说，这款阀主要用在化工、水处理、暖通这类工艺管路的流体通断与流量调节场景，阀体内部的流道做了平滑过渡处理，没有突兀的直角转角，能减少介质流经阀体时的压损，也能避免介质中的固体杂质在流道拐角处堆积卡涩阀瓣。阀杆部分采用了密封填料函结构，建模时预留了填料压盖的调节余量，现场使用一段时间后如果出现填料渗漏，不用拆开整个阀门，只要均匀拧紧压盖螺栓就能补偿填料的磨损量。

　　很多新手建模时容易忽略执行器的操作空间，这套模型里执行器顶部的手动操作旋钮、侧面的接线腔盖板位置，都预留了足够的手部操作空间，现场调试或者断电应急手动操作时，不用额外拆卸周围的管路附件就能完成操作。另外阀体底部没有突出的排污堵头之类的结构，安装时对管路支架的位置要求更低，不用在阀位下方特意留出堵头拆装空间，适合安装空间紧凑的工艺管廊或者车间内架空管路。整个结构的重心落在阀体法兰的中心轴线上，安装后不会因为头重脚轻出现额外的管路附加应力，法兰连接的受力也更均匀，能减少长期运行后法兰密封面渗漏的概率。
