带压力表T型手柄螺纹连接工艺阀结构

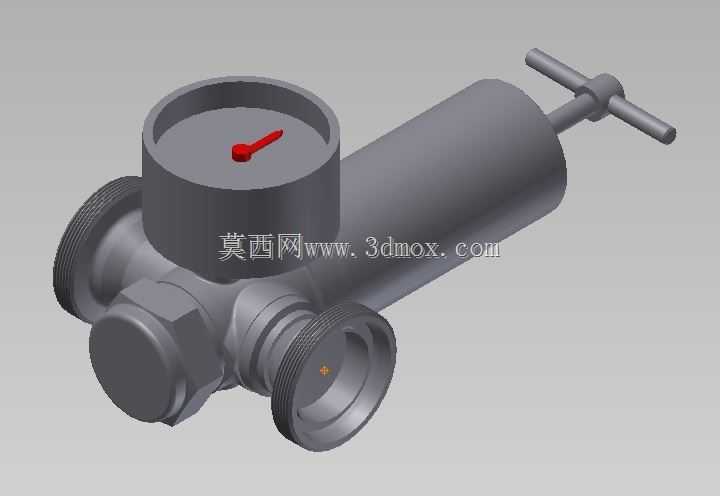

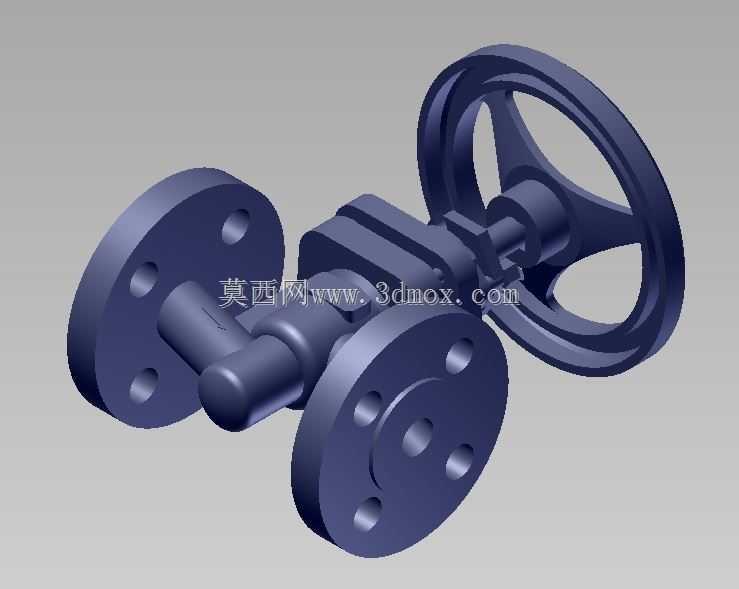

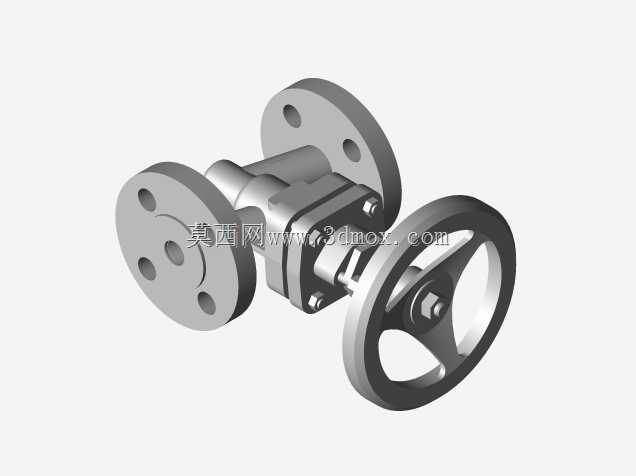

　　这款手动工艺阀主要面向中小口径流体管路的工况调节需求，常见应用在化工辅料输送、小型水处理支路、实验室流体配给以及暖通空调的末端管控场景，承担管路通断、流量微调以及前端压力实时显示的功能，无需额外加装外接测压点就能直观掌握阀前压力状态，减少管路额外开孔带来的泄漏隐患。从结构设计来看，整体采用T型横向手柄布局，相比常规手轮结构，在安装空间局促的管路排布场景下，操作人员不需要大半径转动空间，横向扳动即可完成阀芯的启闭调节，手柄与阀杆采用插装式连接，后期维护更换手柄不需要拆解整个阀盖，降低现场运维的拆装难度。阀体中部集成的径向压力表采用嵌入式安装结构，测压通道直接与阀腔入口连通，没有额外的引压管段，避免了细长引压管堵塞、冻堵的常见问题，

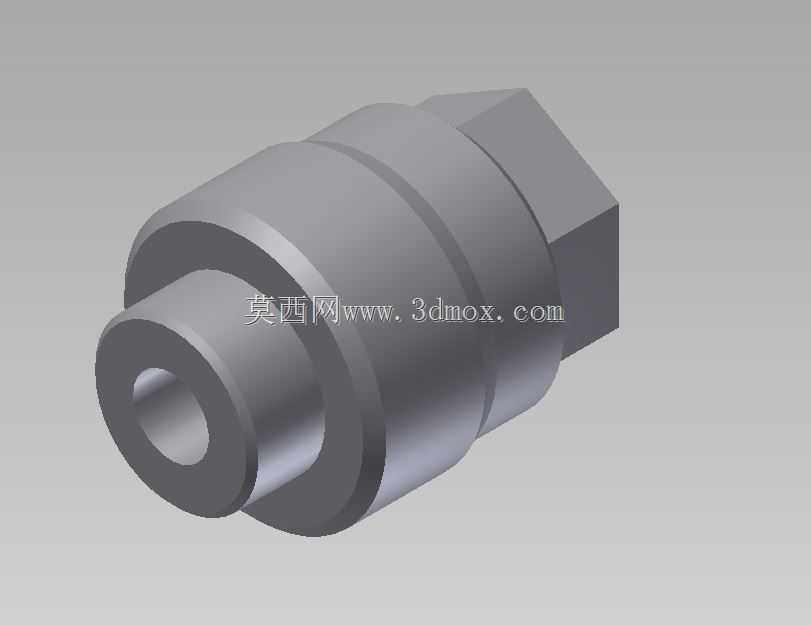

　　压力表表盘朝向与阀体进出口呈垂直角度，安装后不管是水平管路还是垂直管路布设，表盘都能正对操作人员巡检视角，不需要额外调整安装角度。阀体两端采用内螺纹连接接口，接口处做了加厚的六角拧转边，现场安装时可以直接用普通管钳卡住拧转边完成对接，不会因为拧转力矩过大损伤阀体主壳体，进出口的同轴度控制在0.1mm以内，安装后不会出现管路别劲、密封面偏载泄漏的问题。整体外形为圆柱型主体加侧置手柄的布局，主体最大外径适配常规DN25通径的安装空间，安装时预留的操作空间只需要在手柄侧留出120mm的扳动余量即可，不需要额外预留过大的检修空间，适合集成在阀组密集的工艺管排上。阀芯采用锥面密封结构，调节行程内的流量线性度较好，

　　小开度调节时不会出现明显的流量跳变，适合需要精准微调流量的工艺支路，阀杆密封采用多层填料组合结构，在0.6MPa的常规工作压力下可以实现长期无泄漏运行，填料压盖采用侧面螺栓锁紧，现场出现密封微漏时不需要停役整个管路，在线紧固压盖螺栓即可完成密封补偿。阀体下部的丝扣接口可以适配排污堵头或者下游取样管路，日常维护时可以直接打开堵头排空阀腔内的残留介质，避免腐蚀性介质长期积存在阀腔内造成壳体腐蚀。
