法兰连接式隔膜调节工艺阀门结构

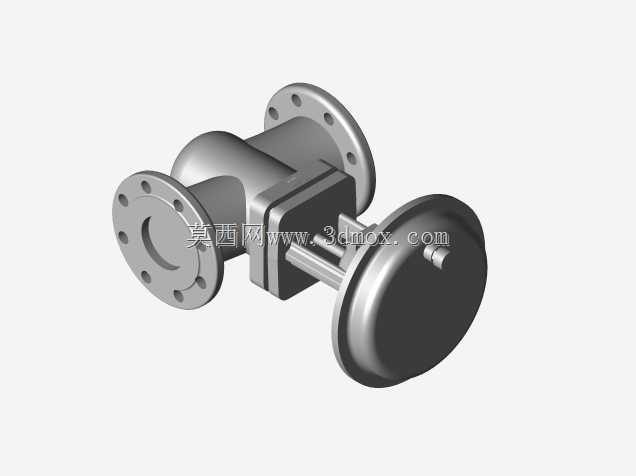

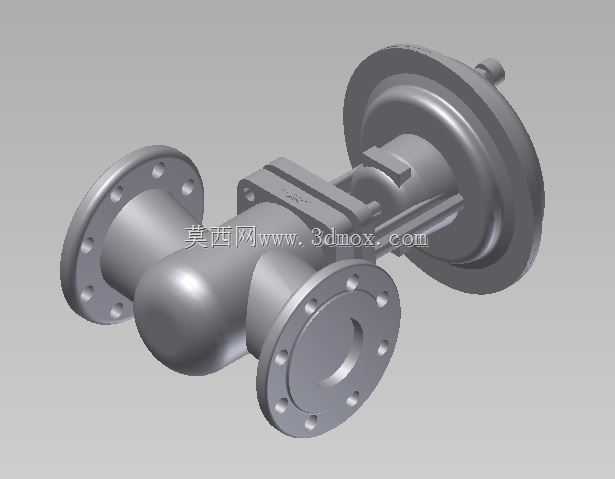

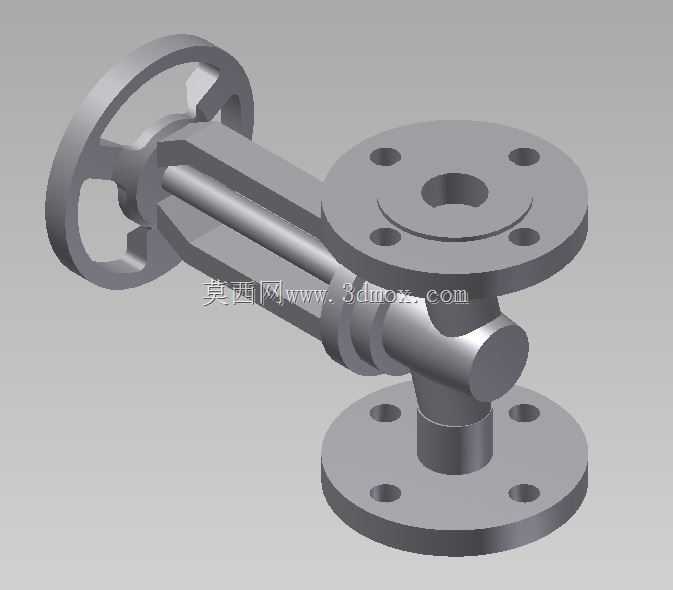

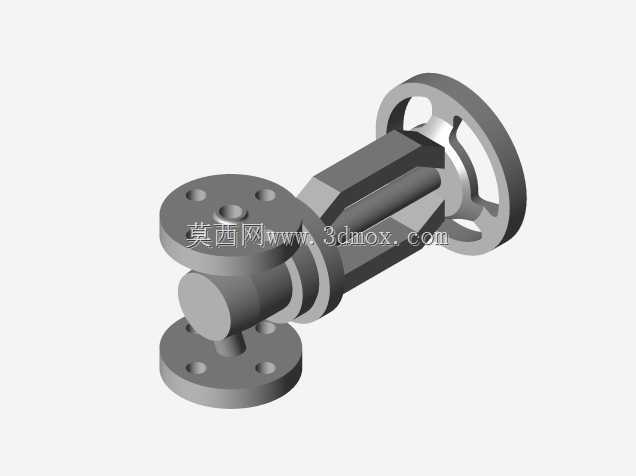

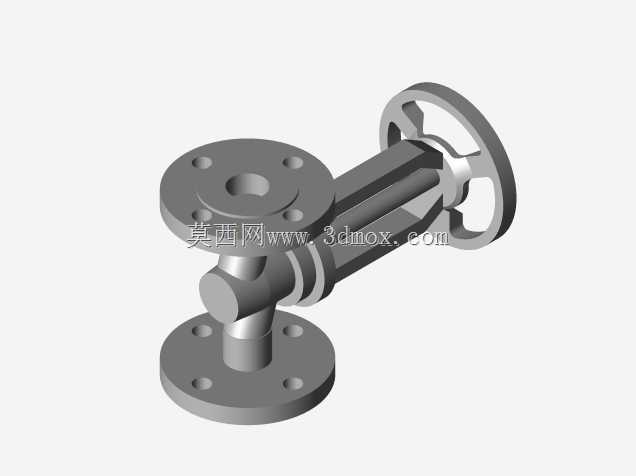

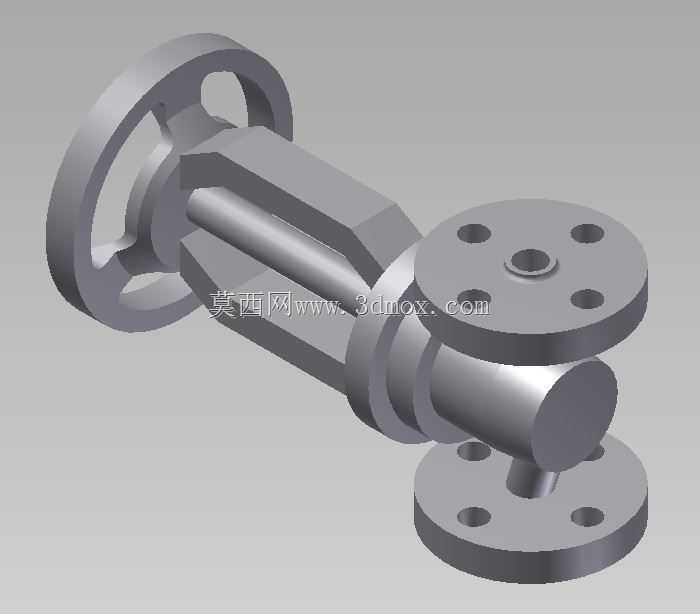

　　该阀门主要面向化工、食品制药、市政水处理等行业的工艺管路系统，用于对管路内的流体介质进行通断与流量调节，尤其适配对介质洁净度、密封性有较高要求的工况，可避免介质与阀杆等运动部件接触，杜绝外漏风险。从结构设计来看，整体采用直通式法兰连接布局，两端法兰均按照通用管路法兰标准设计螺栓孔分布，安装时可直接与同压力等级的管路法兰对接，无需额外转接结构，能有效减少管路安装的应力集中点。上部的隔膜驱动腔采用大直径膜片设计，相比普通截止阀的填料密封结构，膜片的形变驱动行程更线性，在小流量调节工况下能实现更精准的开度控制，同时膜片将阀腔与上部驱动机构完全隔离，既可以防止输送的腐蚀性介质侵蚀驱动部件，也能避免驱动部位的润滑脂等杂质掉入管路污染介质。

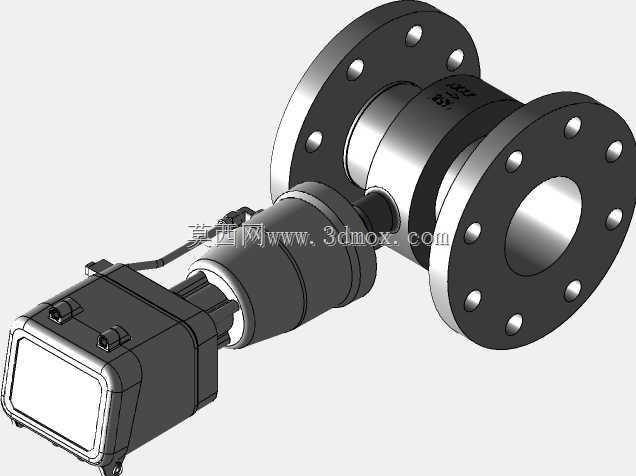

　　阀体的流道采用平滑过渡的圆弧设计，没有普通阀门常见的直角节流死角，介质流经时的流阻更低，不容易在阀腔内积存介质残渣，对于输送含细小颗粒的浆料类介质也有较好的适配性，减少了阀腔堵塞的概率。设计阶段充分考虑了安装边界，阀体下部的流道凸起部分预留了足够的支撑空间，安装时可在阀体下方设置支撑托架，避免长管路运行时的振动传导到阀杆连接部位，影响密封寿命。上部驱动端的连接尺寸也适配通用的气动、电动执行器安装标准，后续如果要从手动调节升级为自动控制，无需更换阀体，直接匹配对应规格的执行器即可完成改造。在结构细节上，阀体与隔膜腔的连接采用螺栓均布压紧的方式，压紧力分布均匀，能保证隔膜在长期反复形变过程中不会出现局部应力过大导致的撕裂问题，

　　法兰密封面采用凸面设计，搭配常规的非金属垫片即可满足中低压工况的密封要求，不需要定制特殊密封件，降低了后期运维的配件成本。整体结构没有复杂的异形加工面，阀体主体可采用铸造工艺成型后再进行密封面的机加工，加工工序简单，良品率较高，适合批量生产应用。
