2.54mm间距单排双头圆PCB排针结构

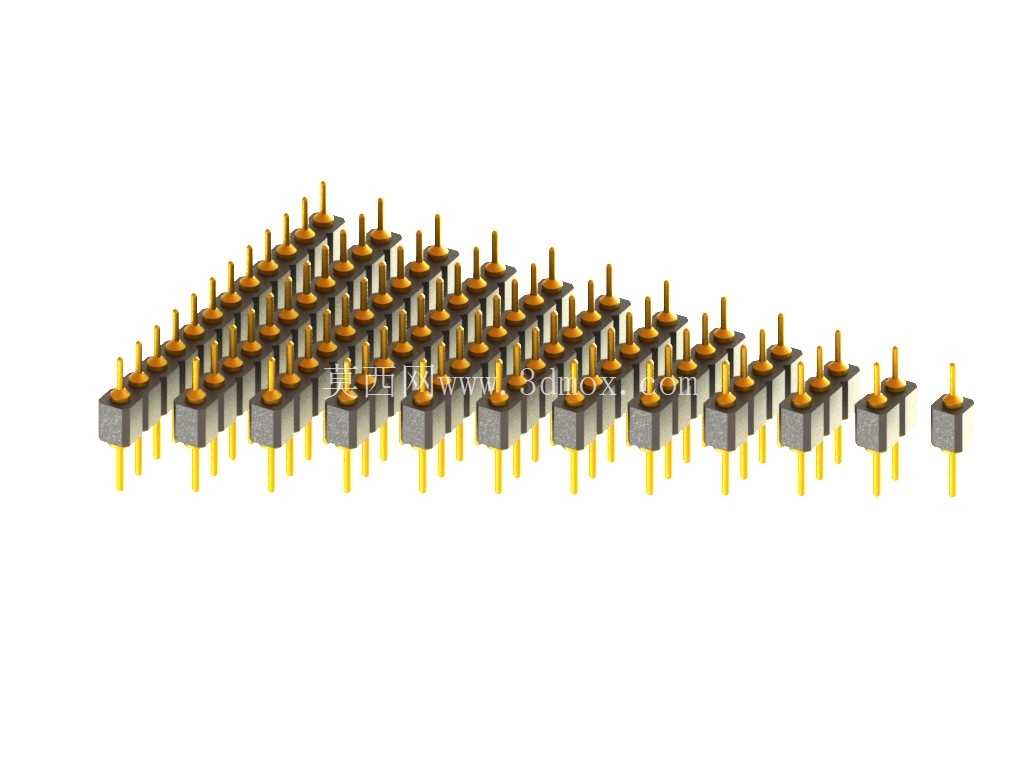

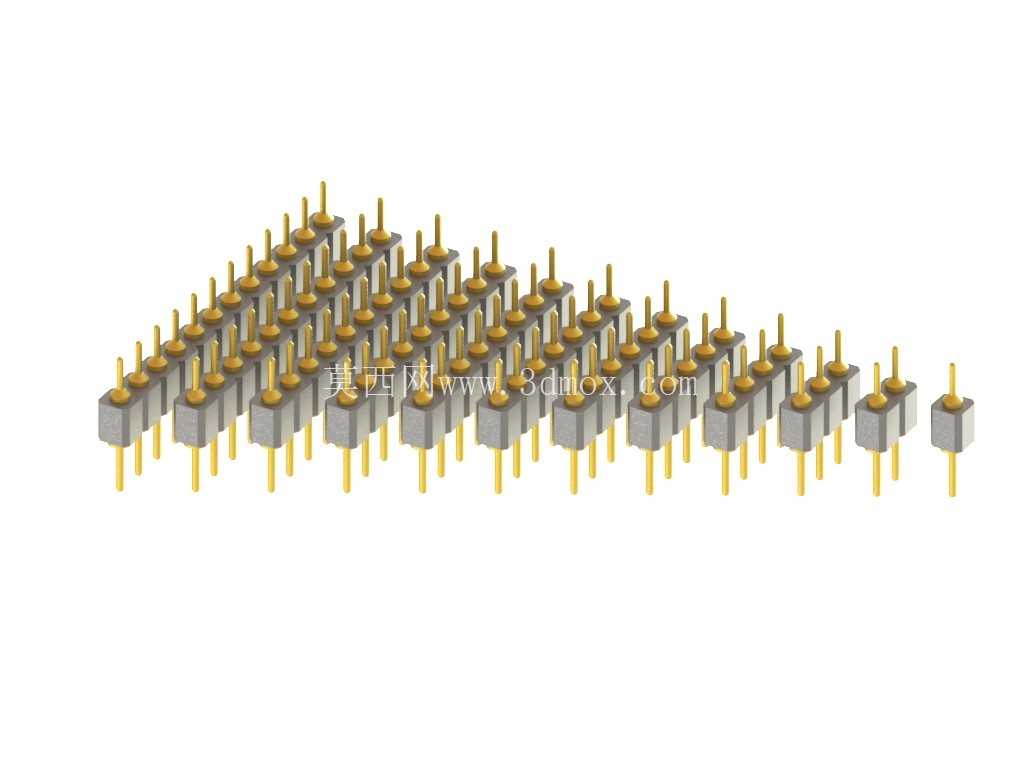

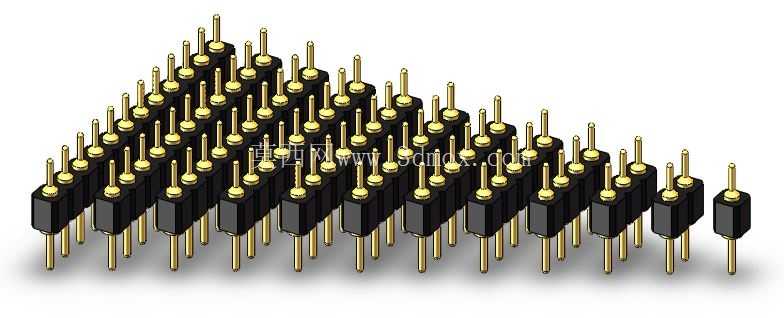

　　在消费电子、工业控制板卡、嵌入式开发模块的板级互联场景中，2.54mm间距排针是应用覆盖范围极广的基础互联元件，这类排针的设计直接决定了板卡之间信号传输的稳定性、组装工序的便捷性以及后期维护的可操作性。这款单排双头圆针排针采用标准100mil也就是2.54mm的孔位间距设计，适配行业内通用的PCB钻孔规范，不需要额外调整板卡的封装库参数，就能直接匹配常规的排母座、面包板以及测试治具的孔位，从1pin到12pin的连续pin数覆盖，能够满足不同IO口数量的信号引出需求，不管是简单的电源信号引出，还是多路低速数字信号的板间传输，都能找到对应pin数的规格适配。

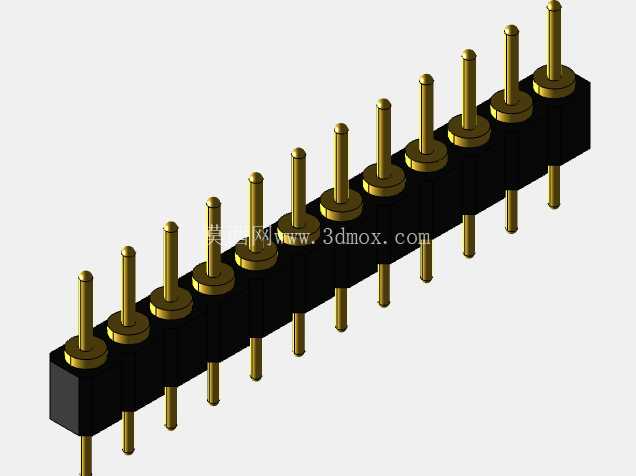

　　从结构设计来看，这款排针采用双头圆针的结构，两端的插针均采用规整的圆柱形态，插针端部做了微小的倒角处理，在插入PCB焊盘孔或者对接排母的时候，能够有效避免插针刮蹭孔壁造成的铜屑脱落，减少焊接虚焊、对接卡滞的问题。排针的塑料基座采用耐高温的绝缘材质，能够耐受波峰焊、回流焊过程中的高温冲击，不会出现基座融化变形、插针移位的问题，基座上每个插针的固定位都做了防转卡位设计，插针压入基座后不会出现轴向转动或者轴向窜动，在多次插拔对接的过程中，插针的位置度能够始终保持稳定，不会因为插针偏移导致对接失败或者相邻pin之间短路。

　　安装边界方面，这款排针采用DIP直插的安装方式，插针穿过PCB板后的露出长度适配常规的波峰焊工艺要求，不需要额外剪脚就能满足焊接后的引脚长度规范，单排的布局设计让排针在PCB上占用的横向空间极小，在板卡空间紧张的边缘位置也能灵活布置，不会和周边的贴片电容、电阻等元件产生空间干涉。双头公针的设计让这款排针可以实现两块PCB板之间的垂直或者平行板间互联，不需要额外焊接转接头，在堆叠式模块设计、扩展板卡对接的场景中，能够大幅简化板卡的互联结构，减少额外连接件带来的信号损耗和成本增加。插针的表面采用镀金处理，能够降低接触电阻，提升抗氧化能力，在长期使用或者潮湿的工业环境中，也能保持稳定的接触性能，不会因为接触面氧化导致信号传输中断或者接触电阻过大的问题。在实际选型应用中，这类排针不仅可以用于量产产品的板卡互联，也非常适合样机调试阶段的信号引出，标准的间距能够直接搭配杜邦线使用，不需要定制特殊的转接线材，调试过程中可以快速完成信号的飞线引出和测试点连接。

　　设计这类排针三维模型的时候，需要严格控制相邻插针的中心距公差，确保所有插针的位置度在允许的误差范围内，否则会出现插针对应不上PCB孔位、无法插入的问题，同时要准确还原插针的倒角尺寸、基座的卡槽结构，让模型能够直接用于PCB封装的干涉检查、整机结构的装配模拟，提前发现排针布置位置和周边结构件的干涉问题，减少实际打样过程中的改模次数。在结构组装过程中，这类排针的压装工序需要控制压入力度，避免力度过大导致基座开裂或者插针弯曲，模型中还原的插针和基座的配合尺寸，也能为压装治具的设计提供准确的参考依据，确保压装过程中插针受力均匀，不会出现偏斜的问题。对于板卡结构设计人员来说，准确的排针三维模型能够帮助完成整板的布局优化，在设计初期就评估排针的插拔操作空间，避免后期组装的时候因为周边元件遮挡导致排针对接困难，同时也能模拟不同板卡堆叠时的排针配合长度，选择合适针长的排针规格，避免针长过长导致焊接后顶到对面板卡的元件，或者针长过短导致焊接不牢固、接触不良的问题。
