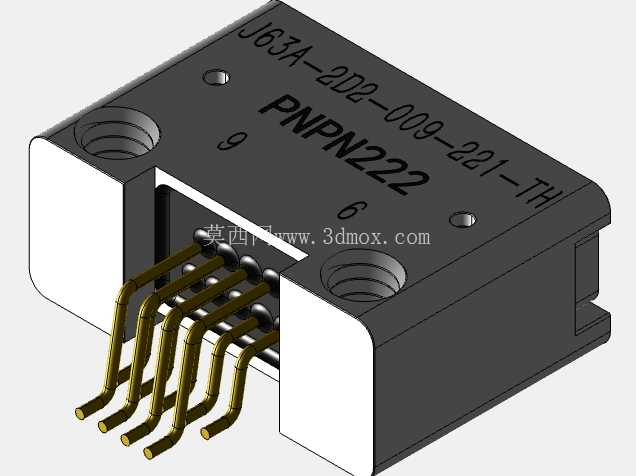

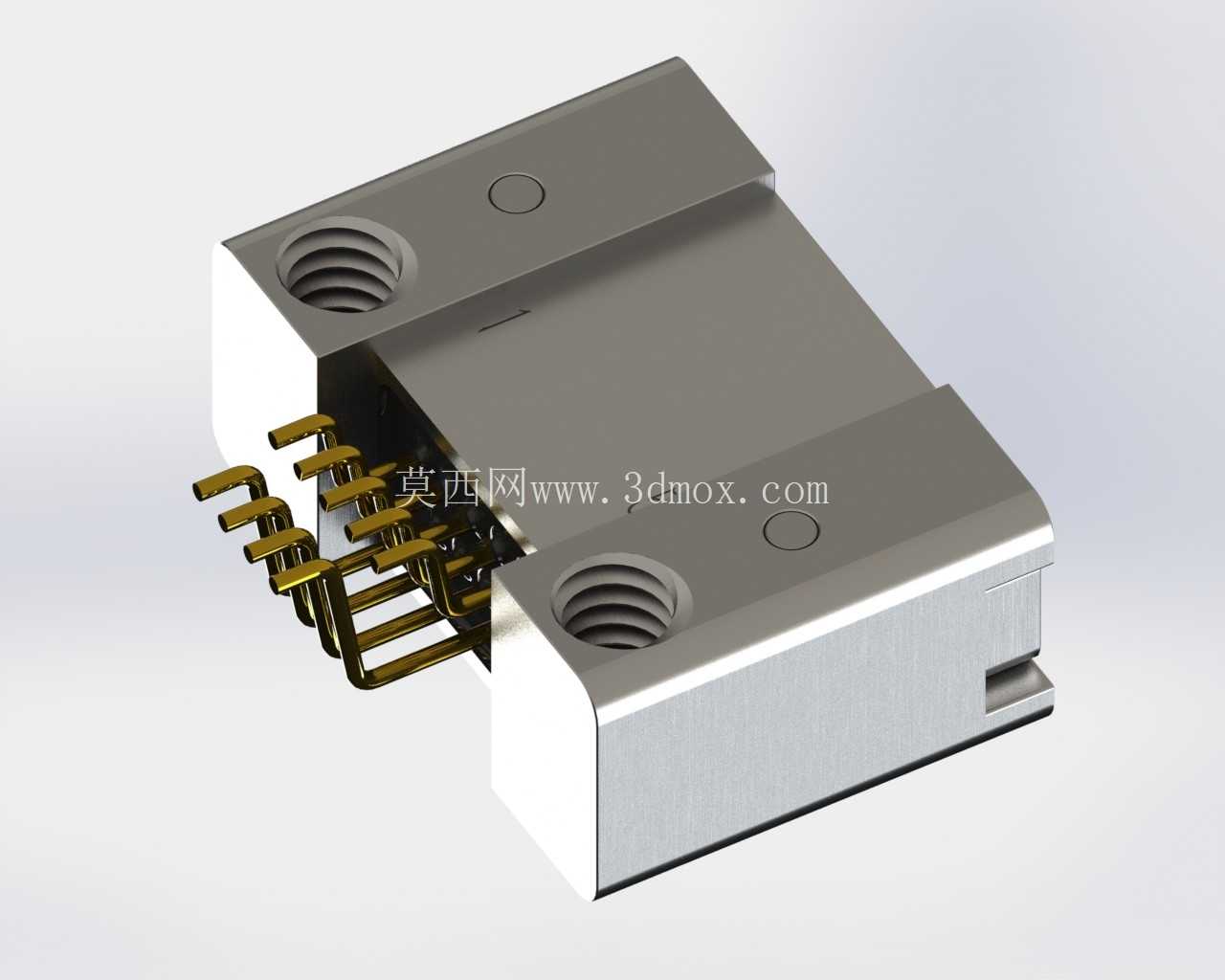

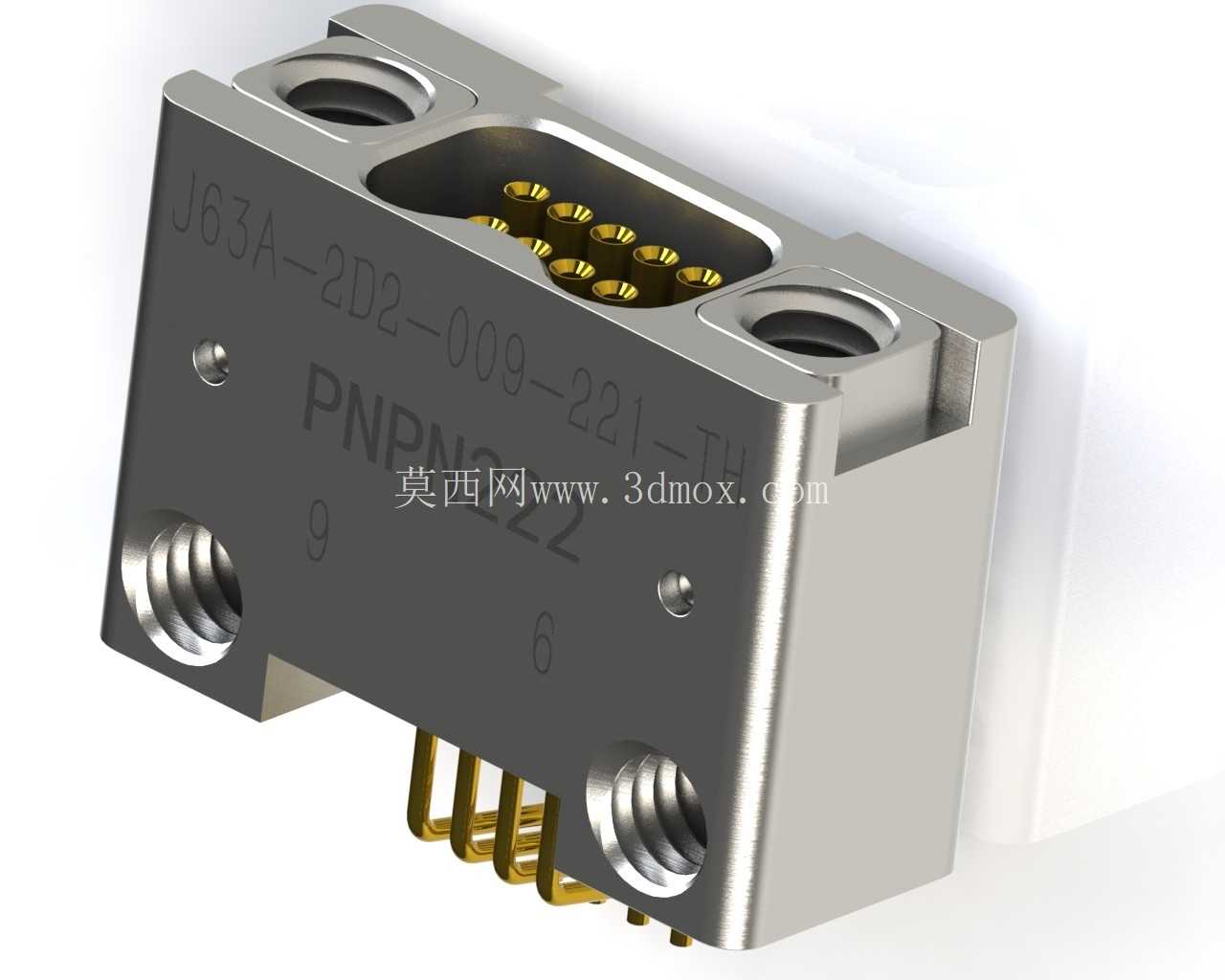

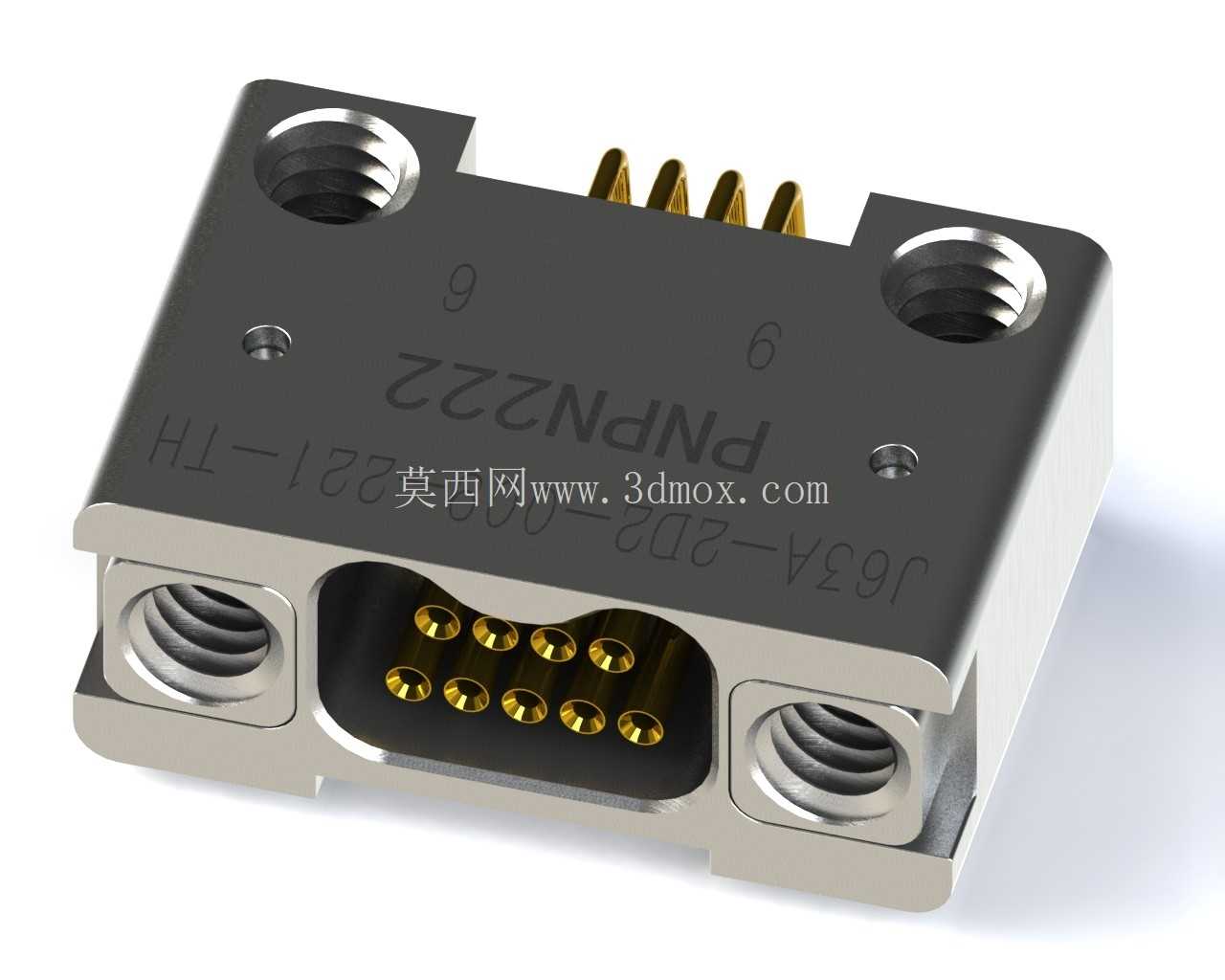

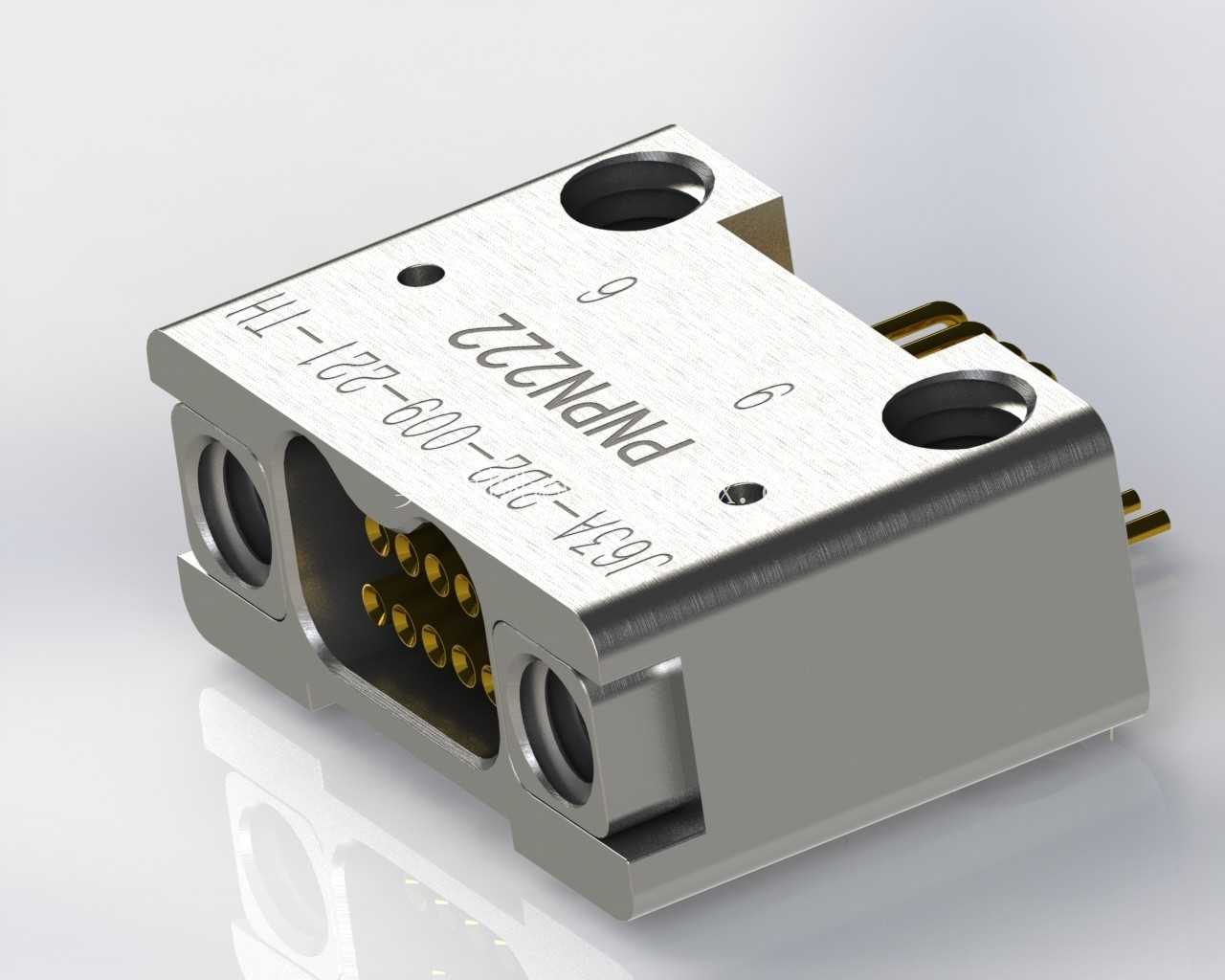

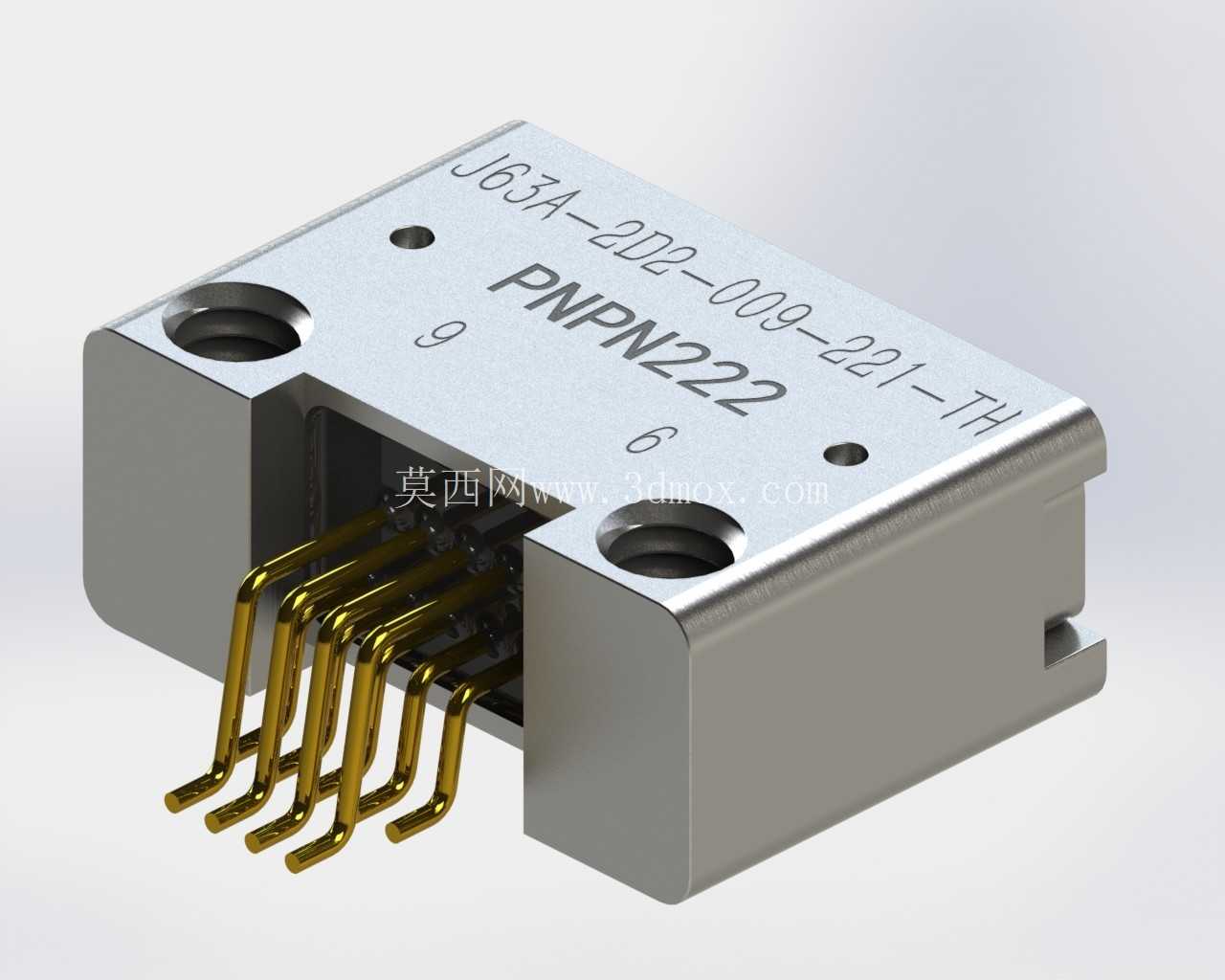

J63A系列卧式贴片微型螺纹锁紧连接器

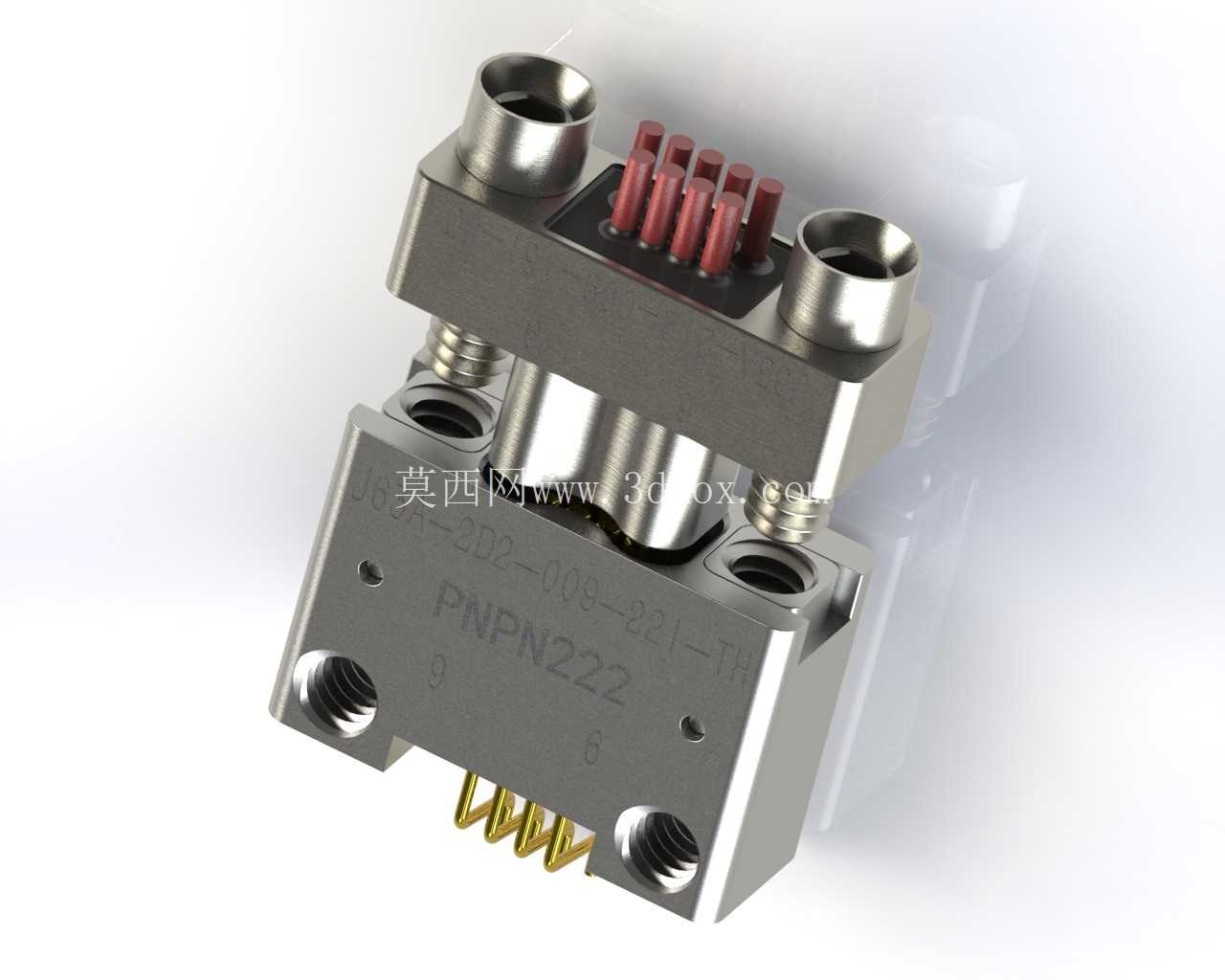

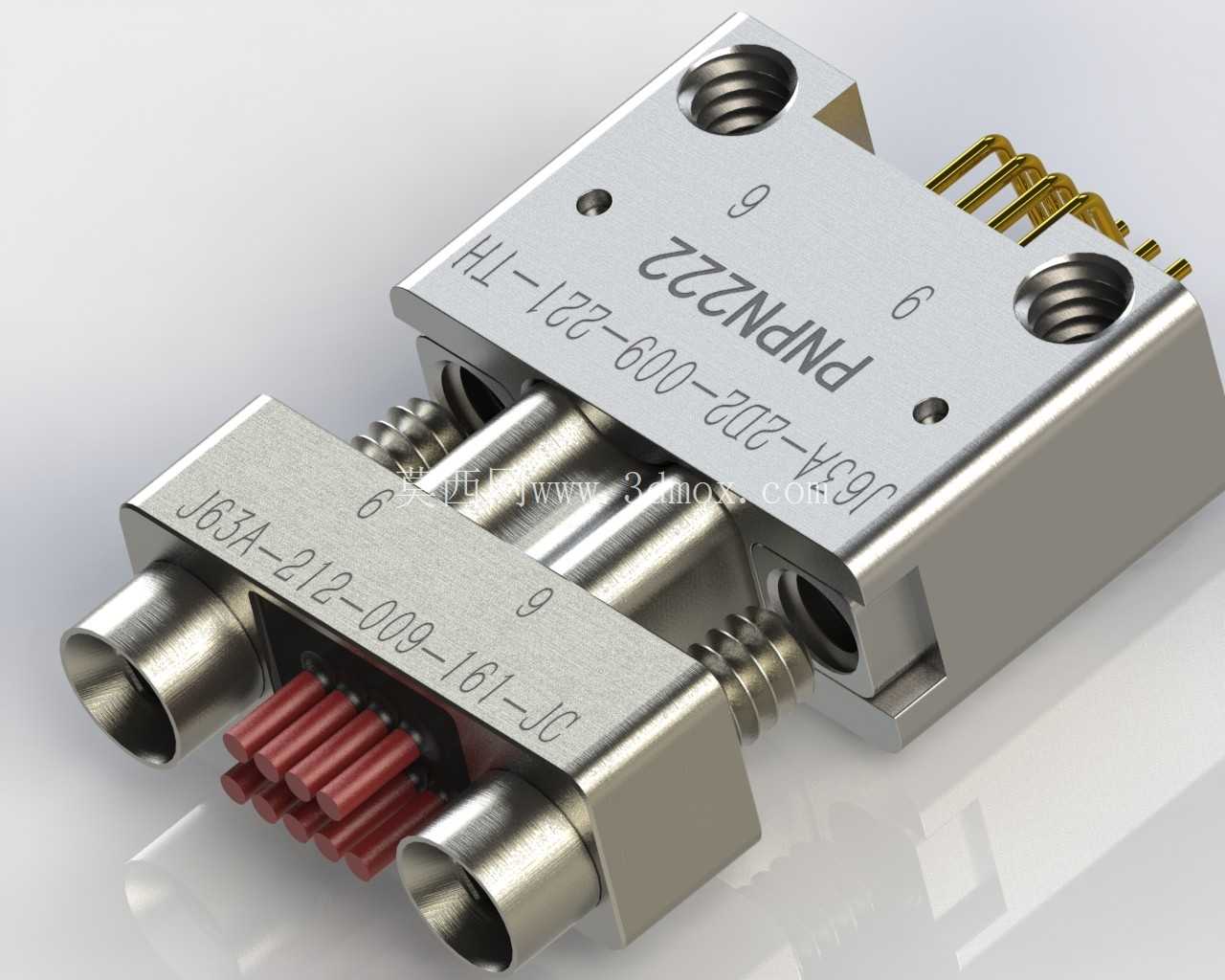

这款J63A系列微型螺纹紧固件卧式安装SMD PCB连接器，是面向高密度板载信号互联场景开发的板端接插组件，核心适配对安装空间、连接可靠性有严苛要求的板级电路布局场景，常见于机载设备舱内信号传输板卡、车载电控单元板间互联、工业控制核心板外设接口这类存在持续振动、温变幅度较大的工况环境，区别于常规卡扣式板载连接器，其采用双侧螺纹锁紧结构，插合完成后可通过配套螺钉实现插头与插座的刚性锁止，完全规避设备运行过程中因振动冲击导致的接插件松脱、信号瞬断问题。

从结构设计逻辑来看，该连接器采用金属壳体整体铣削成型的加工方案，壳体表面做钝化处理兼顾导电连续性与防氧化性能，壳体两侧预留的沉头安装孔位，在SMT回流焊完成后可额外加装固定螺钉，将连接器壳体与PCB板实现刚性连接，分散焊盘受力，避免长期使用过程中贴片焊脚因应力集中出现开裂。接触件采用高密度排布方式，插针接触端采用镀金处理降低接触电阻，焊脚端严格遵循SMD回流焊工艺要求做共面度管控，保证批量焊接时的良率，接触件之间设置绝缘隔栏，避免相邻针脚之间出现信号串扰，绝缘基座采用耐高温工程塑料注塑成型，可耐受无铅回流焊的峰值温度，不会出现壳体变形、针脚移位问题。

安装边界层面，该连接器为卧式贴片结构，贴装后整体高度远低于直插式锁紧连接器，可适配板卡间距不足10mm的叠层板布局场景，壳体两侧的定位凸台在SMT贴装时可与PCB板上的丝印定位框匹配，辅助贴片机视觉定位，减少贴装偏移量。插合面采用导向倒角设计，插头插入时可自动导正，不会出现针脚顶弯、错插问题，螺纹锁紧孔位与插合面的位置度公差严格控制在0.05mm以内，保证多工位同时插合时锁紧螺钉可顺利旋入，不会出现卡滞、滑牙问题。

实际选型应用中，这类微型螺纹锁紧连接器多用于需要频繁维护插拔的板卡接口，相比普通贴片排针，其抗振动性能可满足GJB相关的振动冲击测试要求，在持续加速度振动环境下接触电阻波动值远低于行业标准阈值，同时金属壳体可实现360度电磁屏蔽，适配高速差分信号、弱模拟信号的传输场景，避免外界电磁干扰对信号质量产生影响。设计建模过程中，需要重点管控焊脚的共面度公差、插合面的位置度公差、锁紧孔的同轴度公差，同时要预留SMT焊接时的焊盘尺寸，考虑焊锡爬升空间，避免焊接后焊锡溢出到插合面影响接插配合。壳体外部的标识区域采用激光打标工艺预留平面，可清晰标注型号、针脚定义、批次信息，不会因长期摩擦出现标识脱落。

从结构可靠性角度出发，该连接器的壳体与绝缘基座之间采用过盈压装加局部点胶的固定方式，避免在温度循环过程中因不同材料热膨胀系数差异导致的壳体与基座松脱，接触件与绝缘基座之间采用倒刺结构固定，插拔过程中不会出现针脚退针问题。卧式安装的结构设计使得连接器的受力方向平行于PCB板面，插拔力不会直接作用在贴片焊脚上，大幅提升焊盘的抗疲劳寿命，即使在需要上百次插拔的维护场景下，也不会出现焊脚脱焊问题。
