微型螺纹紧固垂直安装PCB连接器插座结构

项目分类:通用五金配件 发布时间:2026-07-29 ID:1203076
  • 微型螺纹紧固垂直安装PCB连接器插座结构
  • 微型螺纹紧固垂直安装PCB连接器插座结构
  • 微型螺纹紧固垂直安装PCB连接器插座结构
  • 微型螺纹紧固垂直安装PCB连接器插座结构
  • 微型螺纹紧固垂直安装PCB连接器插座结构
  • 微型螺纹紧固垂直安装PCB连接器插座结构

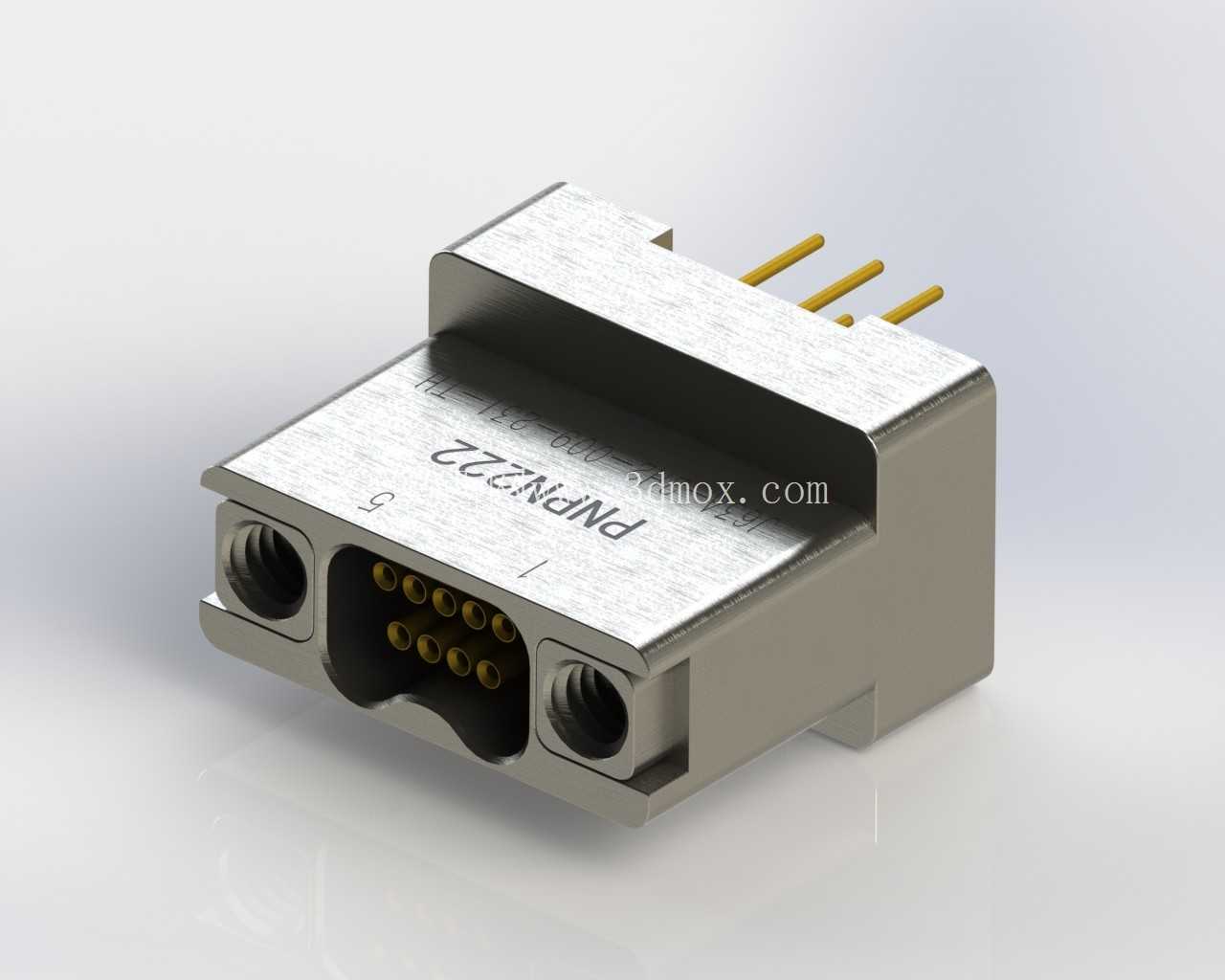

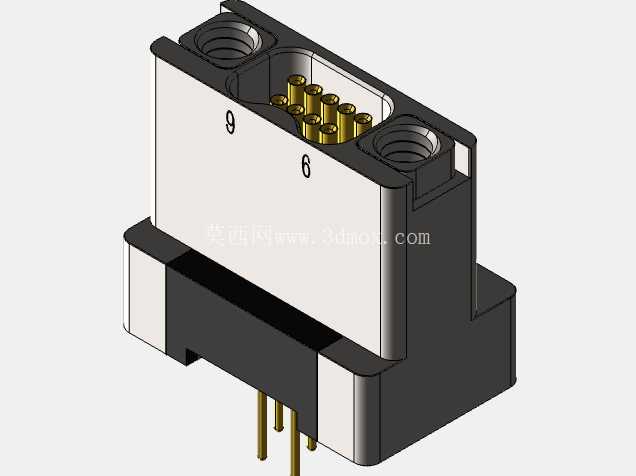

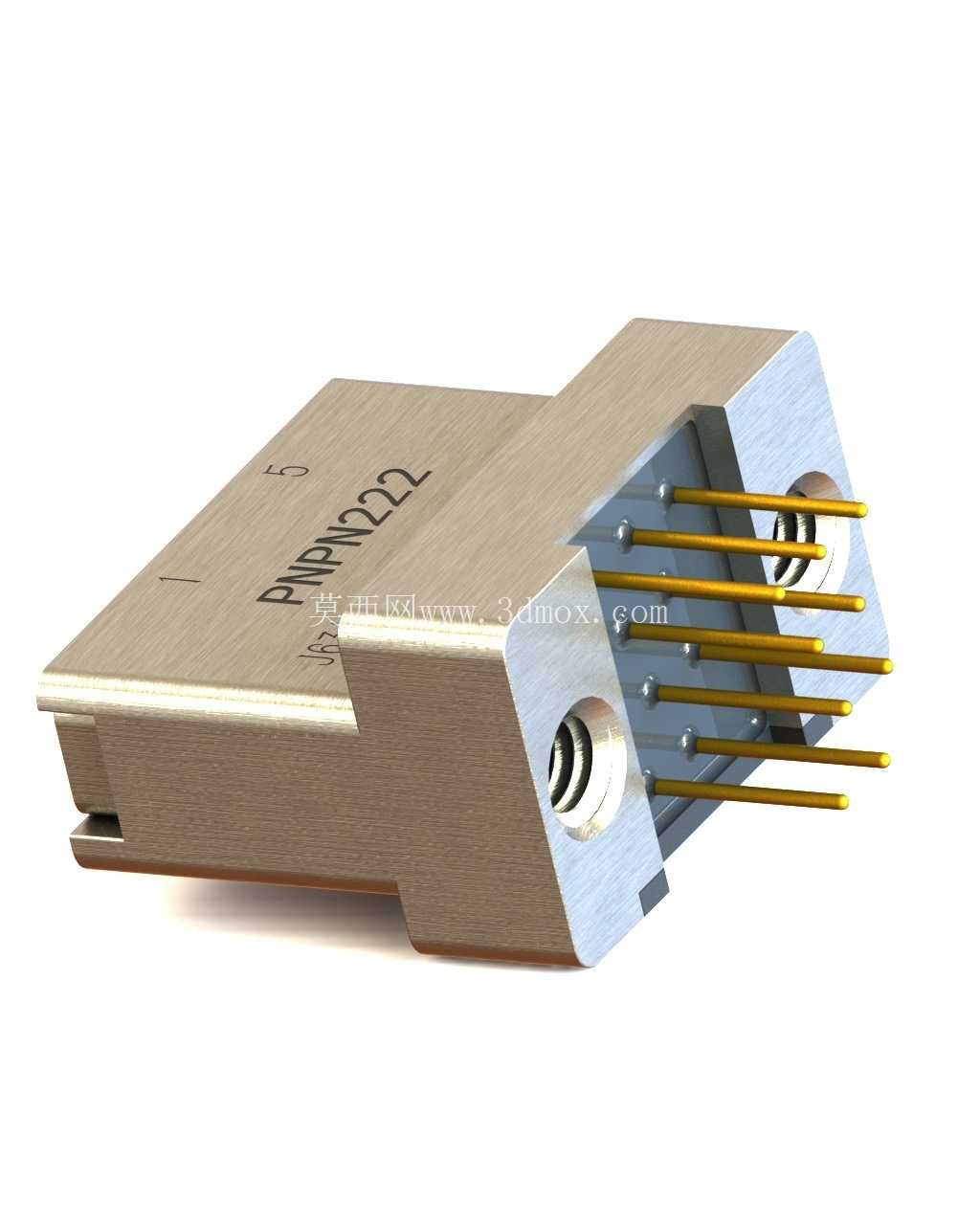

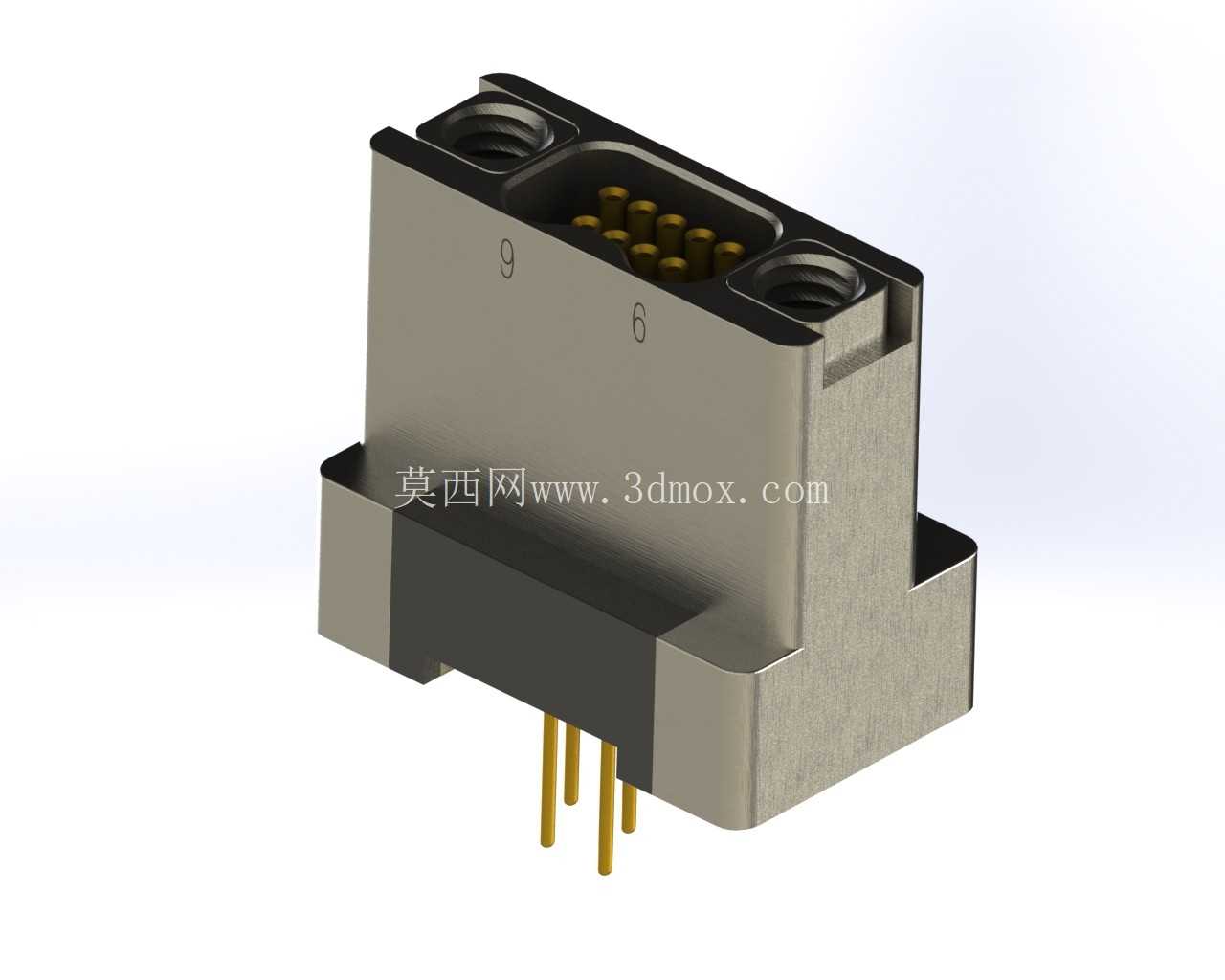

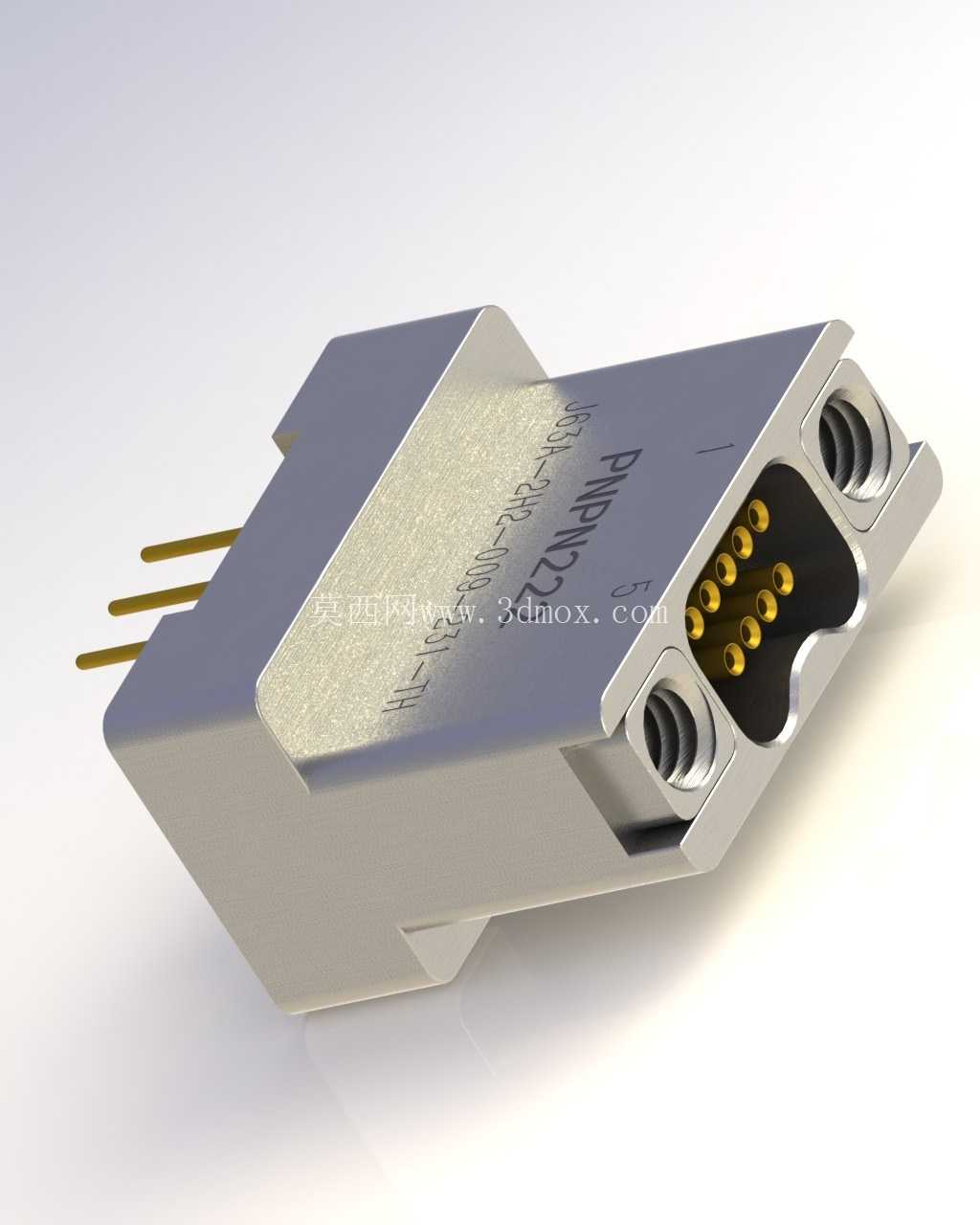

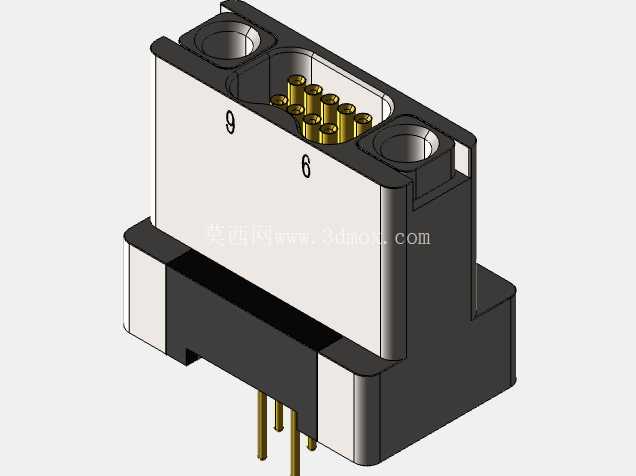

在机载、车载高密度电子设备的板间互连场景中,垂直安装型PCB连接器的选型与结构设计,直接决定了整机装配效率、抗振性能与长期连接可靠性,本次呈现的J63A系列微型螺纹紧固垂直安装PCB连接器插座,正是针对狭小安装空间、高可靠性连接需求开发的互连元件。从实际工程应用来看,这类连接器广泛部署在航空电子设备舱、车载通信终端、工业控制板卡的板对板垂直连接链路中,承担差分信号、低压控制信号的稳定传输任务,尤其适配需要频繁拆装维护、同时存在持续振动载荷的使用场景,相比普通直插式板间连接器,螺纹锁紧结构能避免设备在振动冲击工况下出现接插件松脱、接触瞬断的问题。

从功能特性层面拆解,该连接器采用微矩形壳体结构,接触件为高密度插针插孔排布,单排接触件可实现多路信号同步传输,接触端采用镀金处理,降低接触电阻的同时提升抗腐蚀能力,适配长期在温湿度波动环境下的使用需求。壳体采用金属铣削加工成型,表面做钝化处理,具备一定的电磁屏蔽效能,可减少外部电磁干扰对内部传输信号的影响,两侧的螺纹安装孔是结构设计的核心要点,安装时可通过M2级微型螺钉将连接器壳体直接锁紧在PCB板对应的安装孔位上,相比卡扣式固定结构,螺纹锁紧的预紧力可控,能保证连接器壳体与PCB板面完全贴合,避免焊接后出现连接器歪斜、引脚虚焊的问题。

在结构设计思路上,这款连接器优先平衡了安装空间占用与连接可靠性的矛盾,整体壳体宽度控制在极小尺寸范围内,伸出PCB板面的高度经过优化,不会占用过多板间垂直堆叠空间,适配板间距10mm以内的高密度堆叠装配需求。引脚采用直插式设计,引脚长度匹配常规1.6mm-2mm厚度PCB的波峰焊工艺要求,引脚间距符合高密度PCB布线的线宽线距规范,不会出现引脚与板上走线干涉的问题。连接器插合端设置有导向倒角,在与对应插头插合时可自动校正对位偏差,避免插合过程中损伤接触件,插合面的密封结构可阻挡日常使用中的粉尘、潮气进入接触腔,提升接触件的长期使用寿命。

从安装边界与尺寸配合角度来看,该连接器的安装孔位中心距、引脚排布坐标均符合对应系列连接器的行业通用安装规范,设计PCB封装时可直接匹配标准封装库尺寸,无需额外调整安装孔位。壳体底部与PCB接触的平面做了平面度处理,平面度公差控制在0.05mm以内,保证焊接时所有引脚都能与PCB焊盘充分接触,减少虚焊、漏焊的概率。两侧的螺纹孔为通孔设计,螺钉从PCB背面穿入锁紧时,锁紧力直接作用在连接器壳体上,不会对焊接引脚产生额外的应力,避免长期使用后引脚因应力集中出现断裂的问题。接触件的插拔力经过精准调校,单孔插拔力控制在合理区间,既保证插合后接触可靠,又不会出现插拔力过大导致装配困难的问题,适配生产线批量装配的作业需求。

在实际三维建模过程中,需要重点还原壳体的铣削加工特征、接触件的排布位置、安装孔的同轴度公差,以及引脚的伸出长度与直径尺寸,建模时需注意壳体内部的接触件固定腔结构,保证接触件安装后不会出现径向窜动,同时要预留出焊接时引脚的焊盘空间,避免模型导入PCB设计软件时出现干涉报错。对于结构设计人员而言,这类连接器的三维模型可直接用于设备整机的装配干涉检查,提前验证连接器与周边板上元件、机箱结构件的空间间隙,避免样机加工阶段出现装配干涉问题,缩短产品开发的迭代周期。
