SOIC6-WB六引脚宽体贴片封装三维结构

在汽车电子控制单元的PCB板级设计环节，这类六引脚宽体小外形封装的器件，是电源管理、信号隔离类芯片最常用的承载结构，日常做车载控制器的结构堆叠时，最先要确认的就是这类封装的实体尺寸边界，避免后期SMT贴片时出现干涉、引脚共面度不足导致的虚焊问题。从实际应用场景来看，这类封装广泛用在车身控制模块的信号调理电路、车载充电机的辅助电源回路里，相比传统的直插封装，它的贴装高度更低，占用PCB板面面积更小，能够适配车载控制器内部紧凑的堆叠空间，同时宽体的引脚设计相比窄体SOIC，在车载振动工况下的焊点抗疲劳性能更优，能承受车辆行驶过程中持续的随机振动载荷，减少长期使用后焊点开裂的失效风险。

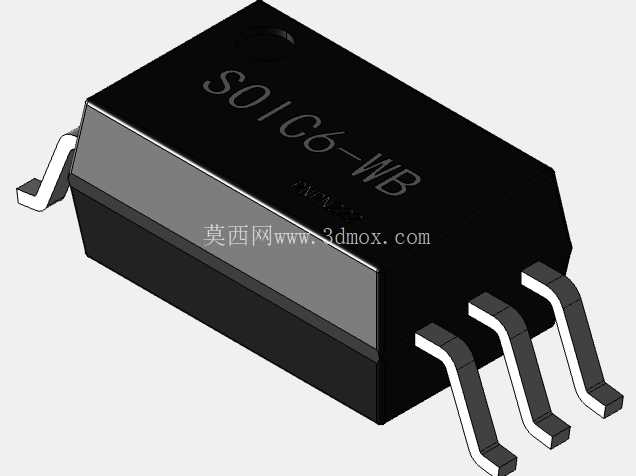

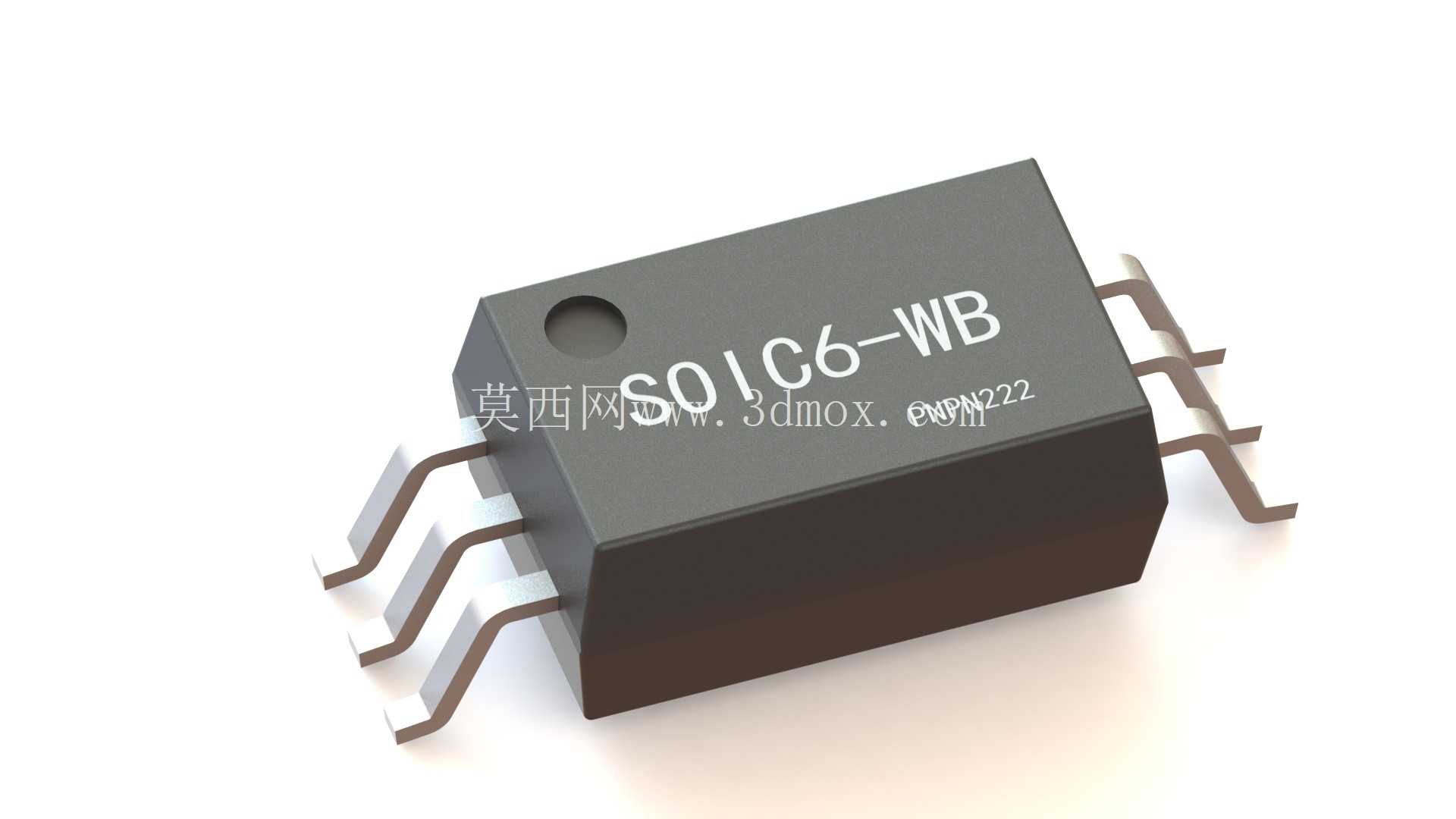

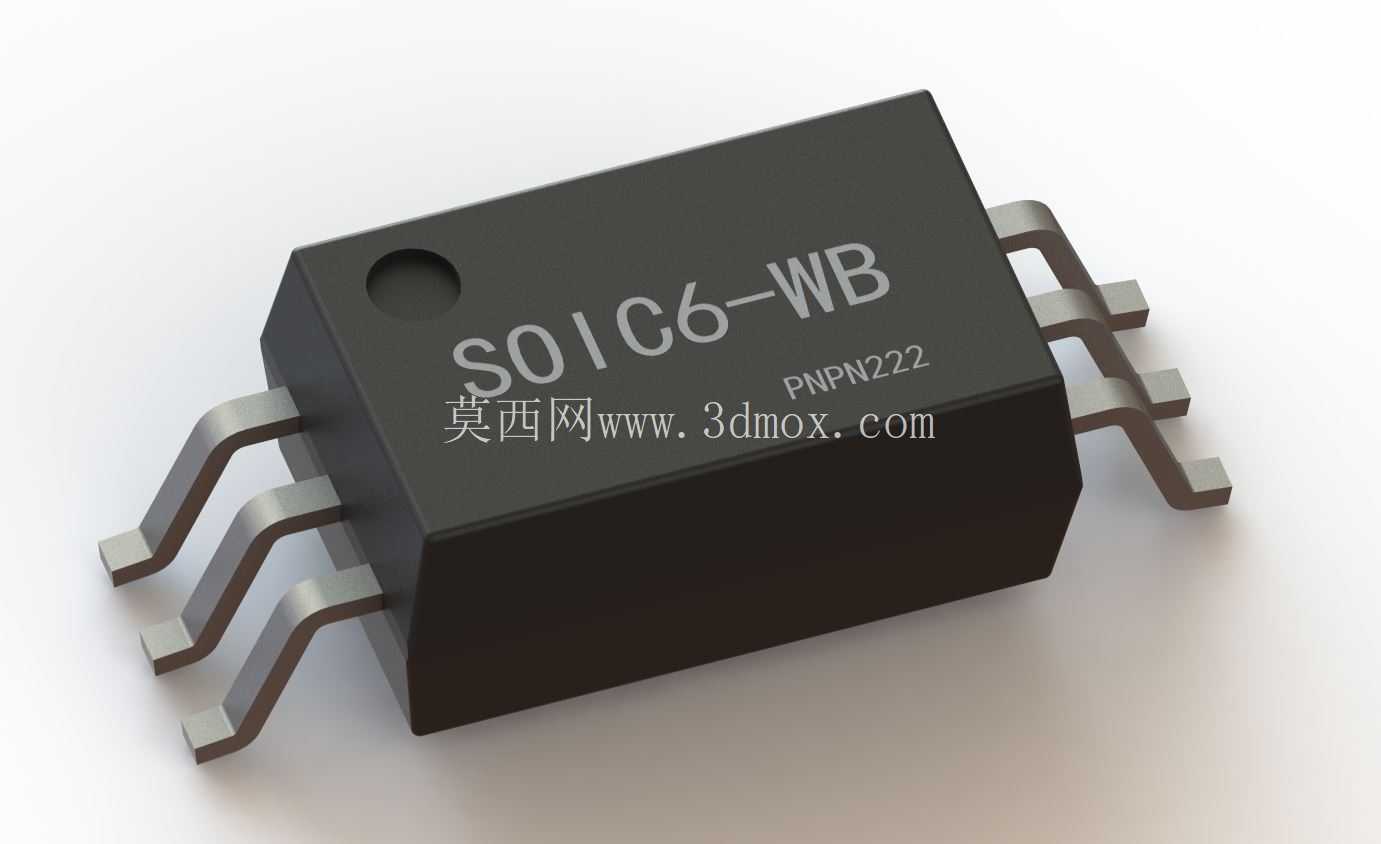

做这个三维结构建模的时候，首先要还原的是封装本体的塑封外形，顶部的圆形定位标记是SMT贴装时的视觉识别基准，建模时要保证这个标记的深度、直径和实际工业标准一致，不然贴片机的视觉系统识别时会出现坐标偏移，直接导致贴装不良。本体侧面的引脚成型是整个结构的核心，每一个引脚的折弯角度、伸出长度、引脚间距都要严格对应JEDEC的相关标准，引脚末端的共面度公差要控制在0.1mm以内，这直接关系到回流焊时每个引脚能不能和PCB焊盘充分浸润。建模过程中没有做过度的工艺简化，把引脚根部和塑封体结合的溢胶轮廓、引脚表面的镀锡层厚度带来的尺寸差异都做了还原，不是那种理想化的直角折弯模型，更贴近实际量产器件的真实外形。

从安装边界来看，这类封装在PCB上布局时，本体下方要预留0.3mm以上的安全间隙，避免PCB表面的丝印、阻焊层凸起顶到器件本体，导致贴装时器件倾斜；引脚外侧要预留至少1mm的维修操作空间，方便后期返修时用热风枪拆卸器件，不会碰到周边的相邻元器件。做结构干涉检查的时候，要特别注意引脚伸出塑封体的长度，很多新手建模时容易把引脚长度做短，导致后期生成的PCB封装焊盘位置偏移，实际焊接时引脚搭不到焊盘上。另外塑封体的拔模角度也做了准确还原，实际量产的塑封器件本体侧面不是完全垂直的，有接近1度的拔模斜度，这个细节在做器件和周边壳体的间距校核时非常关键，如果忽略这个斜度，按垂直侧壁计算间距，实际装配时就会出现壳体和器件本体刮蹭的问题，甚至把器件从PCB上顶下来。

在车载类产品的热设计环节，这个封装的三维模型也能给热仿真提供准确的外形依据，塑封体的表面散热面积、引脚的导热截面都和实际器件一致，仿真时可以准确计算器件通过引脚向PCB铜箔传导的热量，以及塑封体表面向周边空气对流散热的效率，不用再因为模型简化导致仿真结果和实际测试偏差过大。平时做器件三维库搭建的时候，这类标准封装的模型精度直接影响整个整机结构设计的效率，准确的模型可以在设计阶段就规避掉90%以上的装配干涉问题，减少后期打样后的改模次数，缩短整个产品的开发周期。很多工程师做封装模型时容易忽略引脚的成型弧度，实际冲压成型的引脚不是直角弯折，在折弯处有自然的圆弧过渡，这个细节不仅影响外观，更重要的是会影响引脚的弹性，在温度循环工况下，带圆弧过渡的引脚可以更好地吸收PCB和器件之间的热膨胀差带来的应力，避免焊点被拉裂，建模时把这个折弯圆弧的半径也按实际量产的引脚成型参数做了还原，能更真实地模拟器件在实际工况下的应力状态。
