带十字侧护板可堆叠钢制桩托盘结构

在生产制造端的物料周转、仓储环节以及厂外干线运输的散件装载场景里，这类带十字框架侧护板的桩托盘一直是解决异形散件无包装转运痛点的核心载具。很多车间在转运纸箱包装的零部件、废旧轮胎、大尺寸异形冲压件的时候，常规平托盘往往需要额外缠绕缠绕膜或者绑带固定，不仅增加打包工序的人工耗时，遇到高温或者长距离颠簸时，缠绕膜破损还会导致物料侧翻掉落，带来货损甚至现场安全隐患，这款桩托盘的设计刚好针对性解决了这类问题。

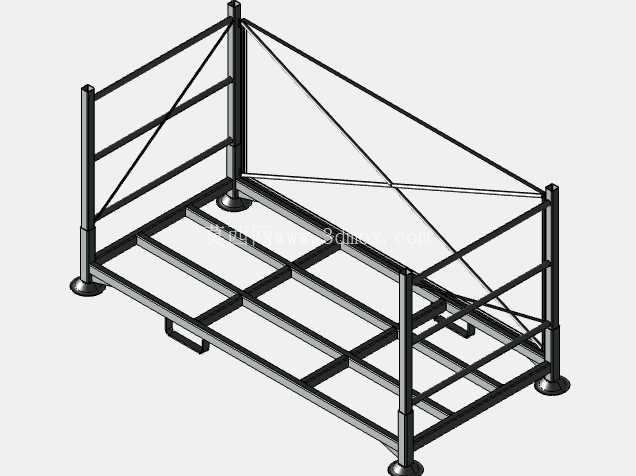

从结构设计逻辑来看，整个托盘采用框架式受力结构，底部的圆形支脚不是常规的平底设计，而是做了漏斗形的自定位结构，堆垛的时候上层托盘的支脚可以自动卡入下层托盘顶部的定位位，不需要人工反复对位调整，四层堆垛的总高度下，对位偏差可以控制在5mm以内，完全满足高位货架存储以及集装箱双层堆装的对位要求。圆形支脚的接触面积经过核算，在沥青地面、软质室外堆场的地面压强控制在0.12MPa以内，不会出现普通方脚托盘在软地面陷脚的问题，哪怕是临时放在厂区未硬化的临时堆场，也不会因为支脚下陷导致整托物料倾斜。

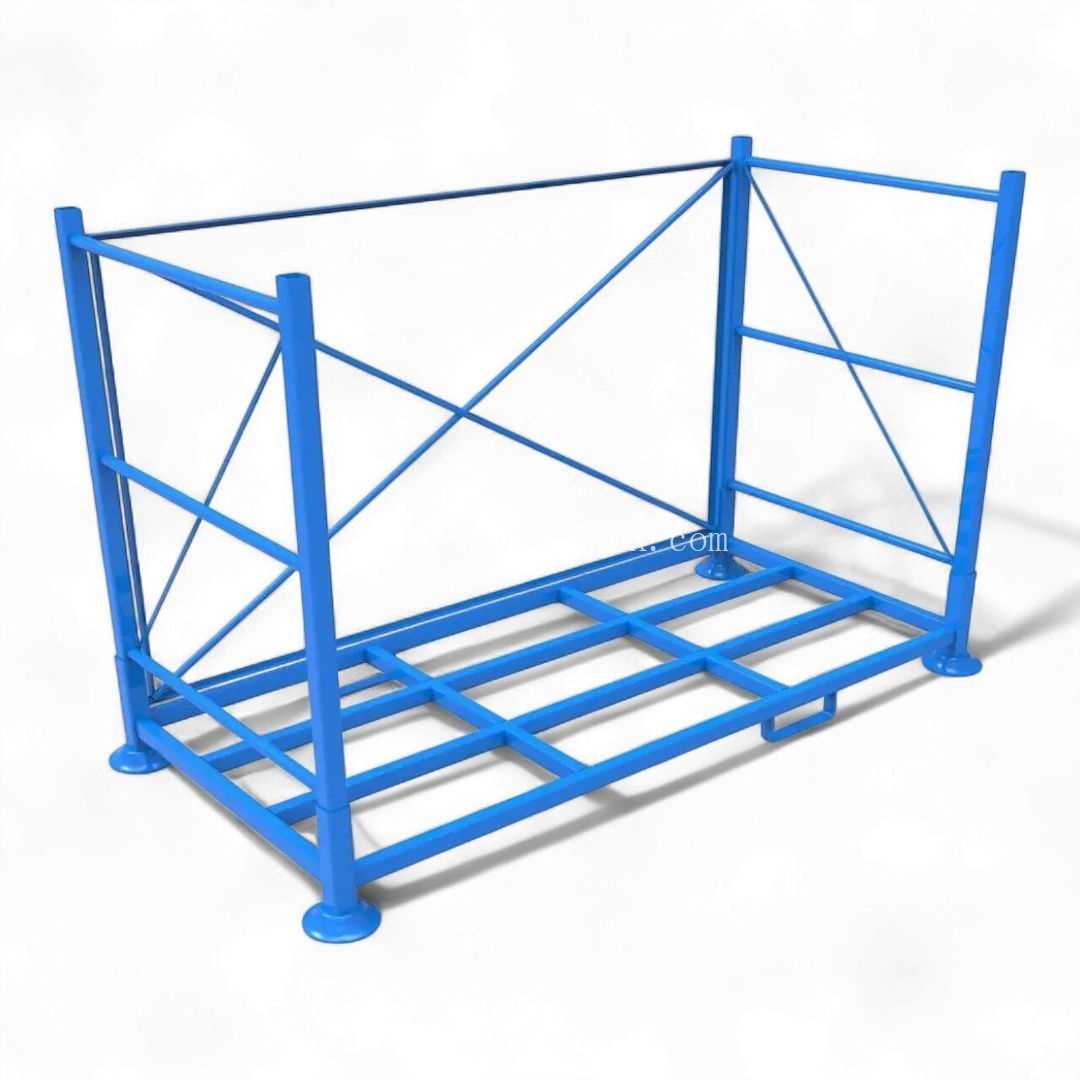

四周的十字交叉侧护板采用开放式结构设计，没有做全封闭的围板，一方面是减少整体自重，降低载具本身的无效载荷占比，另一方面开放式的栅格结构可以让操作人员直接看到托盘内部的物料存放状态，盘点的时候不需要拆开围板，同时通风性更好，存放一些需要通风散潮的加工件时，不会因为密闭空间出现凝露锈蚀的问题。侧护板的横杆高度经过多轮场景验证，刚好挡住常规散件的重心位置，哪怕是运输过程中出现急刹、颠簸，物料也不会从侧面滑出，不需要额外加装侧挡网或者绑带。

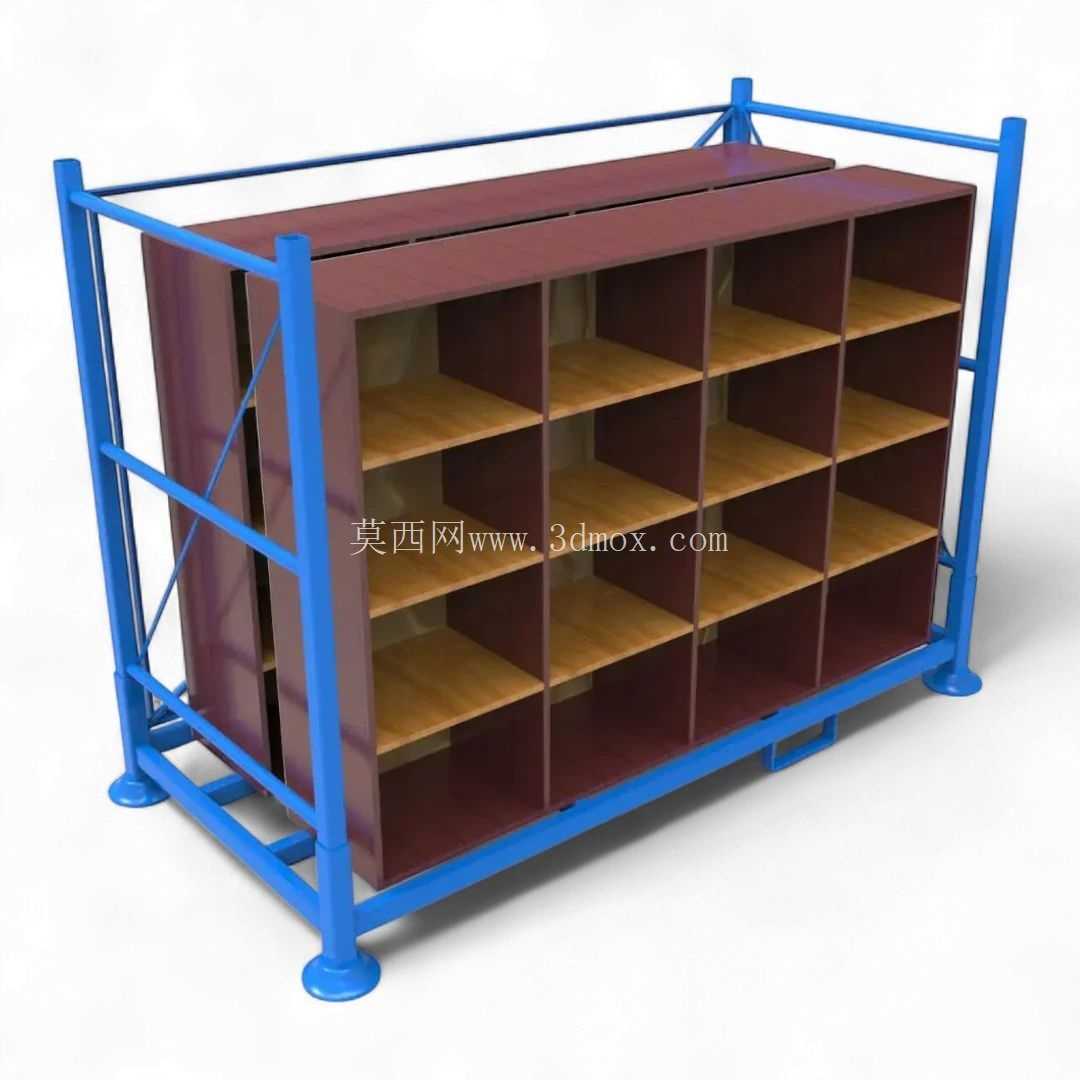

托盘内部的置物层板采用分层格口设计，每个格口的尺寸适配常规的中小尺寸零部件周转箱，也可以直接放置无包装的异形件，层板的承重按照单格150kg做的均布载荷校核，整托额定承载1500kg的时候，底部框架的最大挠度控制在2mm以内，长期重复使用不会出现框架变形的问题。整个框架的连接位置采用满焊焊接，焊后做抛丸喷塑处理，户外存放的防锈年限可以达到5年以上，适合厂区内外的多场景周转使用。

从安装和使用边界来看，这款托盘的外部尺寸适配标准1200*1000的物流模数，刚好可以在标准集装箱内并排摆放两个，也可以适配大部分工厂的现有叉车、堆高车的叉取间距，不需要额外调整现有物流设备的参数。堆垛四层的时候，总高度控制在4.2米以内，符合大部分常规厂房的室内净空高度要求，也满足公路运输的装货高度限制。和常规的料箱相比，这款托盘空箱堆垛的时候可以通过支脚的嵌套结构减少占用空间，空托盘回收的时候，堆存占用空间只有满箱状态的1/3，大幅降低空具返程的运输成本。

在实际选型适配的时候，需要注意如果是存放带尖锐棱角的重型工件，可以在层板表面加装橡胶垫层，避免长期磕碰划伤层板表面的喷塑层；如果是用于冷链仓储场景，可以提前在框架表面做镀锌处理，提升低温高湿环境下的防锈能力。整个模型的结构完全按照实际量产的工业载具1:1建模，所有的管材壁厚、支脚尺寸、焊接位置都和实物一致，结构设计人员可以直接参考这个结构做适配自身厂区物料尺寸的改型设计，物流规划人员也可以直接导入到厂区物流仿真模型里，做仓储布局、运输装载率的仿真计算，不需要重新测绘建模。
