2吨下悬单梁桥式起重设备结构设计

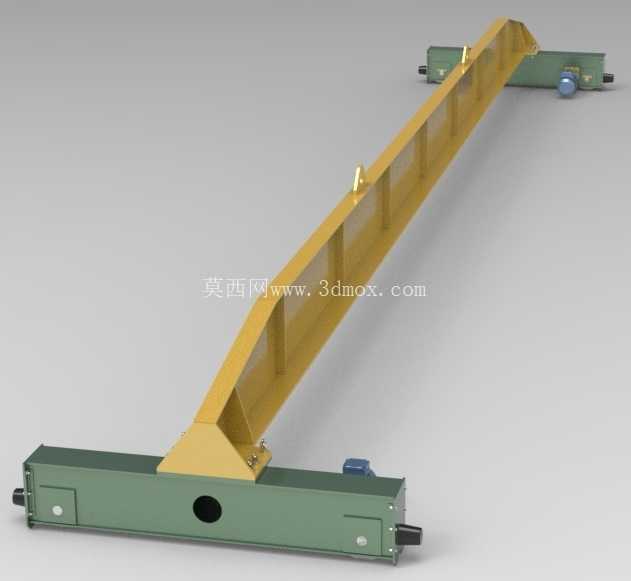

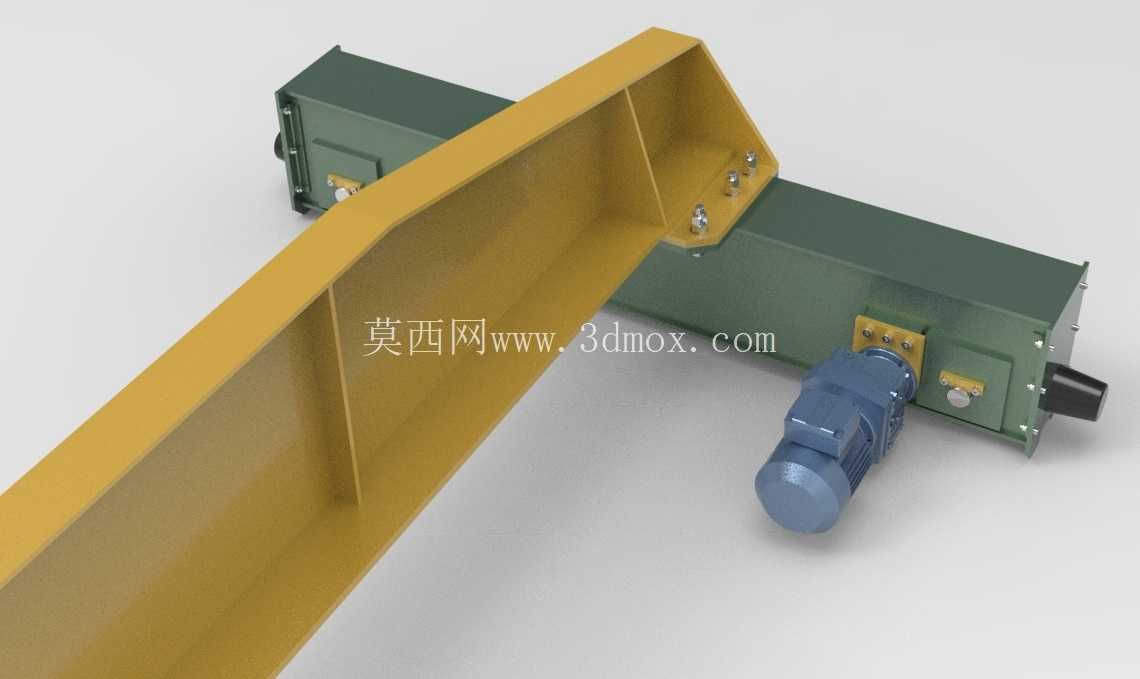

　　从结构设计逻辑来看，整机采用端梁与主梁下挂连接的形式，两端端梁搭载行走轮组，沿厂房两侧铺设的轨道做纵向水平移动，主梁下方配套的电动葫芦可沿主梁腹板侧的运行轨道做横向移动，配合葫芦自带的起升机构，可覆盖跨距范围内全区域的物料吊装作业，无需额外铺设地面转运通道，能大幅降低车间内物料转运的人力投入。主梁部分采用箱型梁焊接结构，上翼缘板与腹板的连接采用连续角焊缝，在保证整体抗弯截面模量的前提下，尽可能降低主梁自重，减少端梁行走机构的负载，主梁两端与端梁的连接座采用加厚钢板组焊，通过高强度螺栓实现刚性连接，可抵消小车横向运行时产生的侧向扭矩，避免长期负载运行后出现连接部位松动变形的问题。这款下悬单梁桥式起重设备，额定起重量为2吨，跨度设定为8.84m，主要适配中小型生产车间、仓储库房的固定跨距物料转运场景，多用于机加工车间工件周转、轻型装配线物料上线、仓储区规整货物的垂直提升与水平输送作业，相较于顶挂式单梁起重机，下悬结构可充分利用厂房牛腿下方的净空高度，在层高有限的老旧厂房改造场景中，能有效提升吊钩的有效起升高度，避免因屋架承重不足无法安装顶轨起重设备的问题。

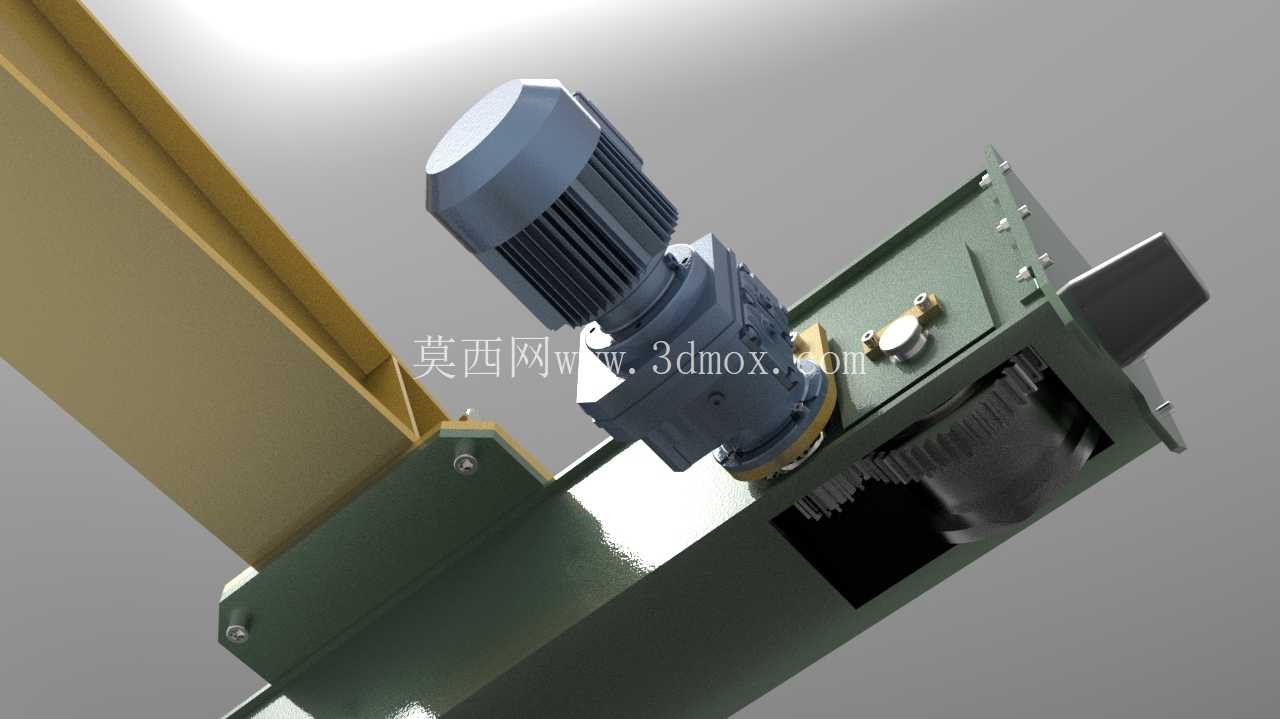

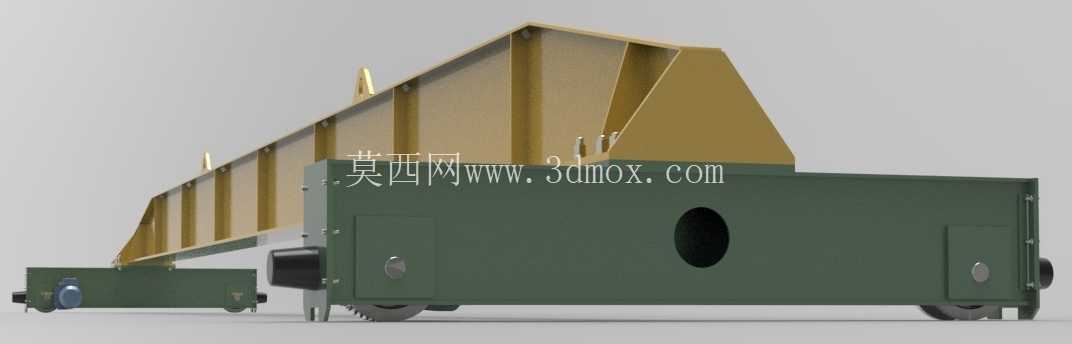

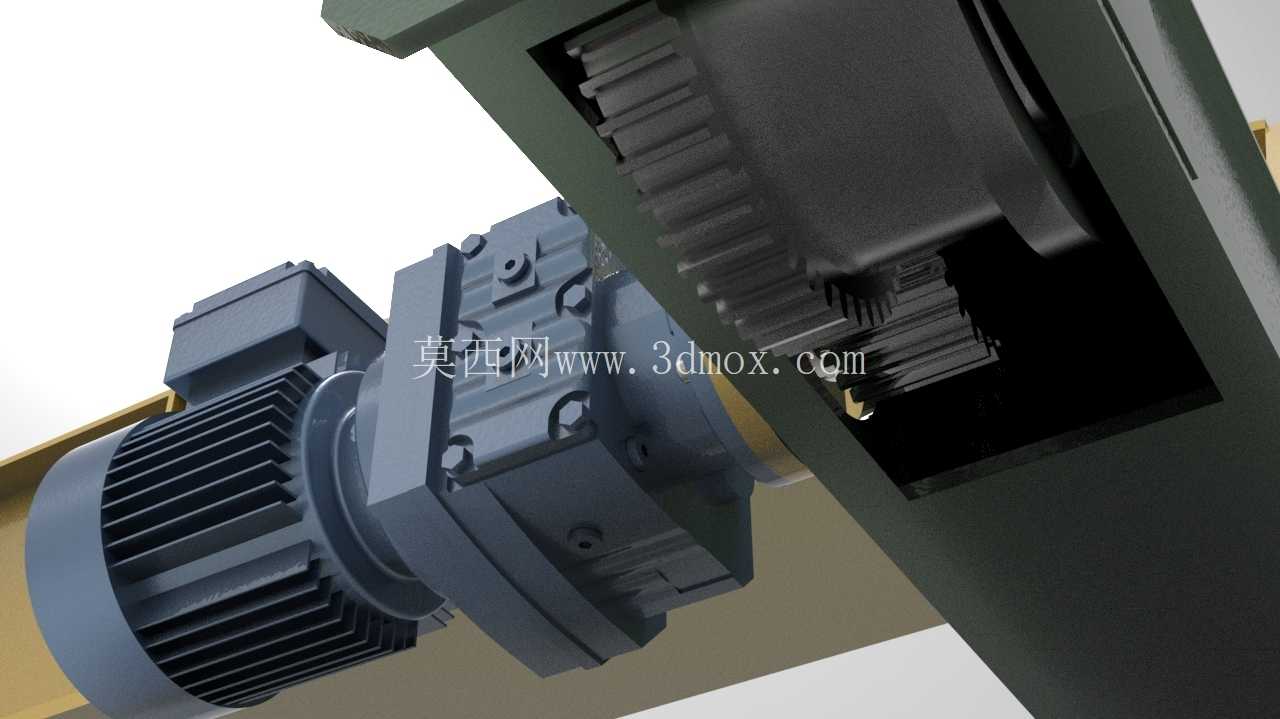

　　端梁部分采用矩形钢管组焊结构，两端配置的行走轮采用调质处理的45号钢加工，轮缘与轨道侧面预留2-3mm的配合间隙，既可以避免运行卡滞，也能抵消部分轨道安装偏差带来的啃轨风险，端梁上集成的驱动装置采用低速大扭矩减速电机直连行走轮，无需额外配置开式齿轮传动结构，可降低后期运行过程中的维护频次，端梁侧面预留的缓冲器安装位，可配套橡胶缓冲块，在设备运行至轨道端部时起到缓冲吸能作用，避免硬碰撞对结构造成冲击损伤。

　　从安装边界来看，该设备要求轨道安装面的水平度偏差控制在千分之一以内，同侧轨道的直线度偏差每米不超过1mm，轨道接头处的高低差不超过0.5mm，设备整体安装完成后，主梁的空载下挠值需控制在跨度的千分之零点五以内，满载起升时主梁的最大下挠值不超过跨度的千分之一，保证长期负载运行下结构不会出现永久变形。在实际应用中，这类2吨级的下悬单梁起重机，通常适配10吨以下叉车无法覆盖的高空吊装作业，比如机加工车间内将毛坯件从地面料框吊装至机床工作台，或是将加工完成的工件吊装至转运托盘，作业频率通常为中等负载等级，日均作业循环次数不超过30次，设计过程中针对这类使用场景，对主梁的疲劳强度做了针对性校核，在腹板对应葫芦行走轮的接触位置加焊了加强筋板，避免长期轮压作用下腹板出现局部凹陷变形。

　　设备的电气布线全部采用沿主梁内侧敷设的穿线管布置，避免线缆外露被吊装货物剐蹭，端梁上预留的行程开关安装位，可配套限位装置实现两端运行极限位置的自动断电，防止设备冲出轨道，起升机构配套的导绳器可避免钢丝绳乱绳问题，延长钢丝绳的使用寿命。相较于大吨位桥式起重机，这款2吨级设备整体结构紧凑，自重较轻，对厂房轨道的承重要求较低，适配多数中小型制造企业的厂房承重条件，安装过程中无需大型吊装设备配合，仅通过手拉葫芦即可完成端梁与主梁的拼接组装，能大幅降低安装成本与安装周期。在结构细节处理上，主梁的端部做了斜切过渡处理，既可以减少应力集中，也能避免端部尖锐部位对操作人员造成磕碰，所有外露的连接螺栓全部采用防松螺母配合止退垫片，在设备长期运行产生振动的工况下，也不会出现螺栓松动脱落的问题，端梁上的行走轮组配置了可调式偏心轴，可在后期维护时快速调整轮组与轨道的配合间隙，无需整体拆卸端梁即可完成啃轨问题的调整，降低后期运维的难度。
