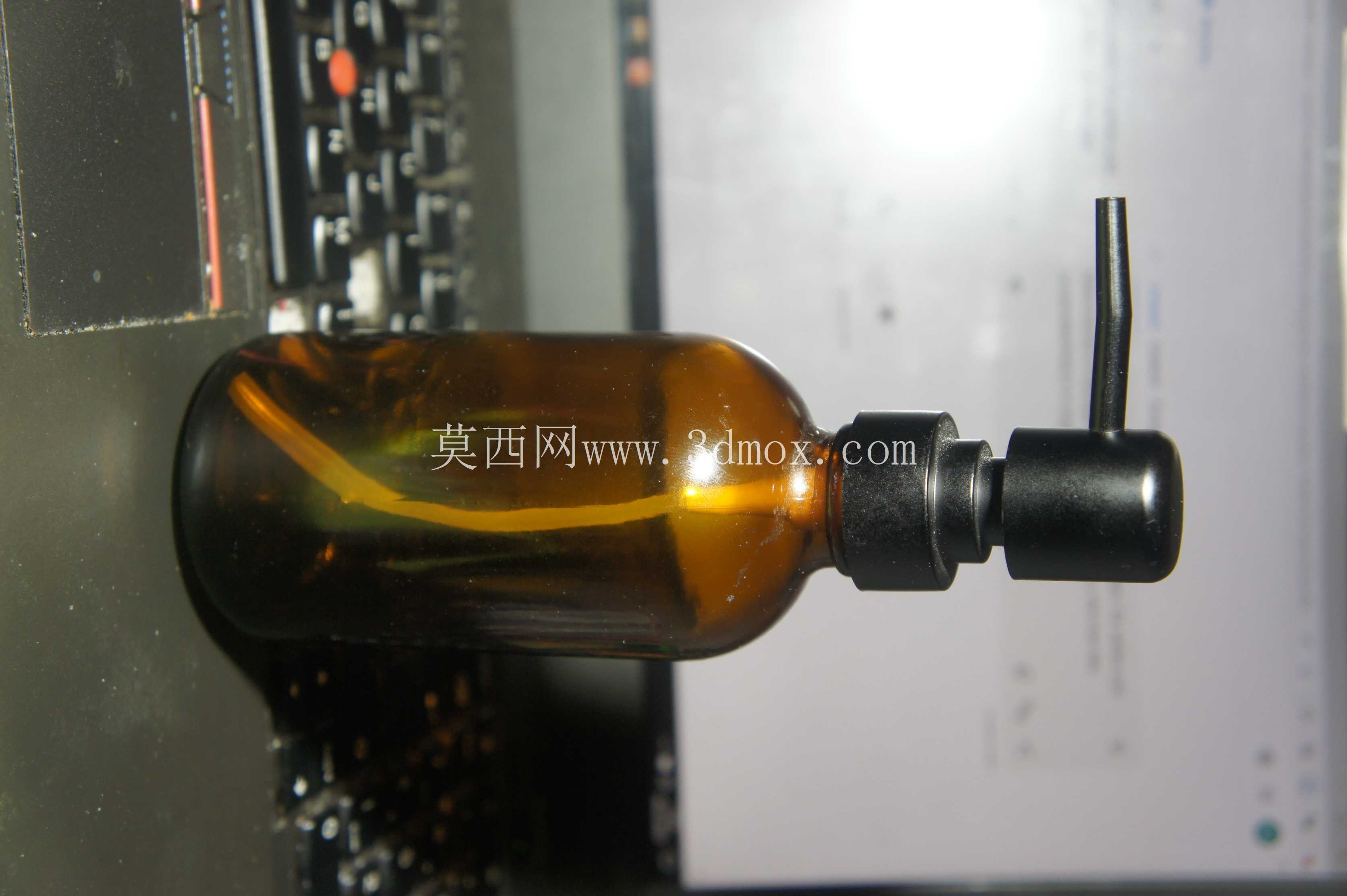

手动按压式液体分装器结构设计

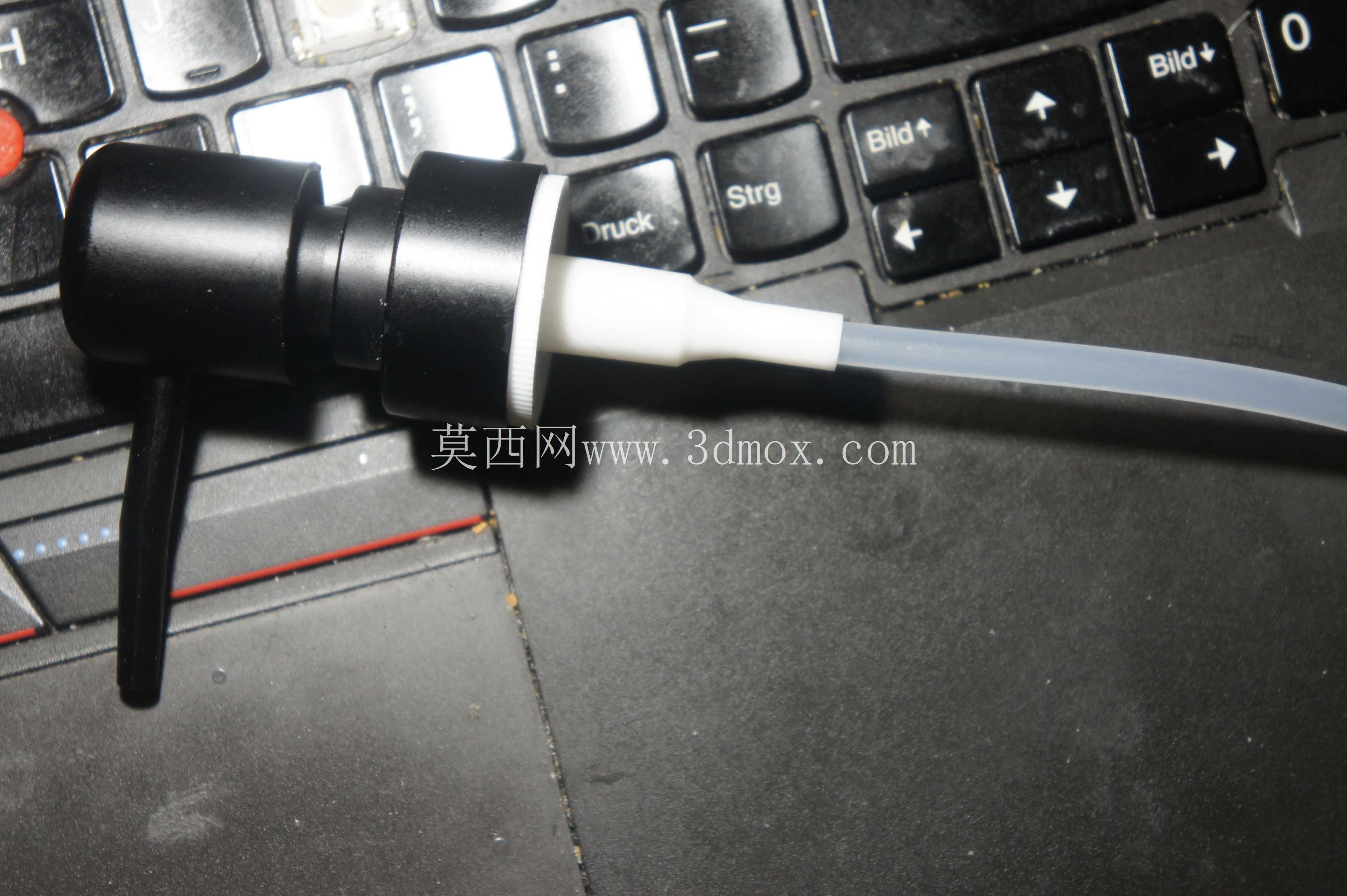

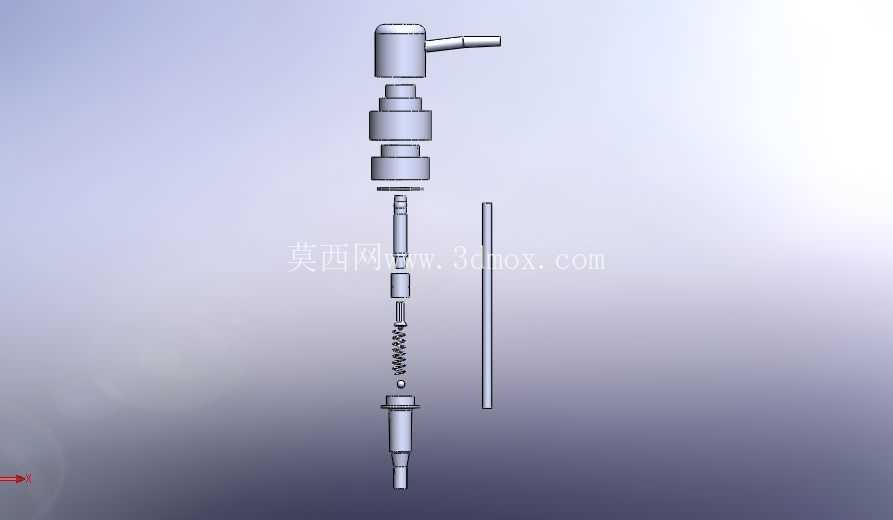

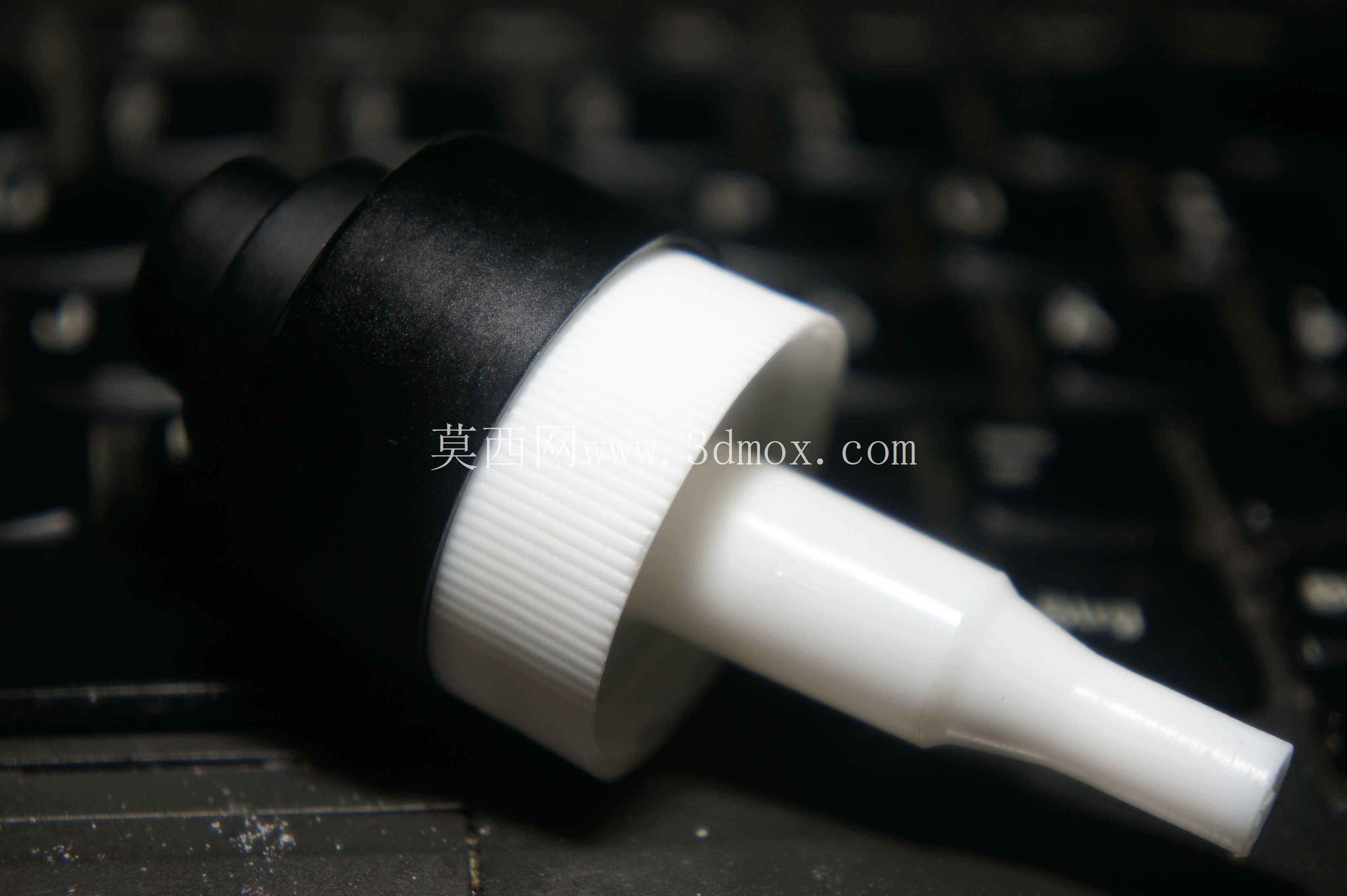

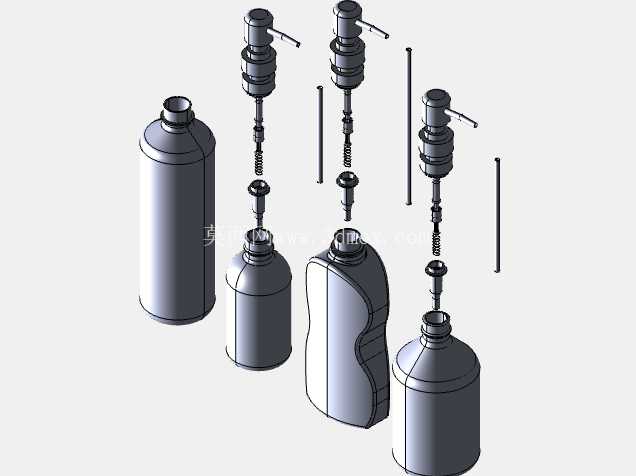

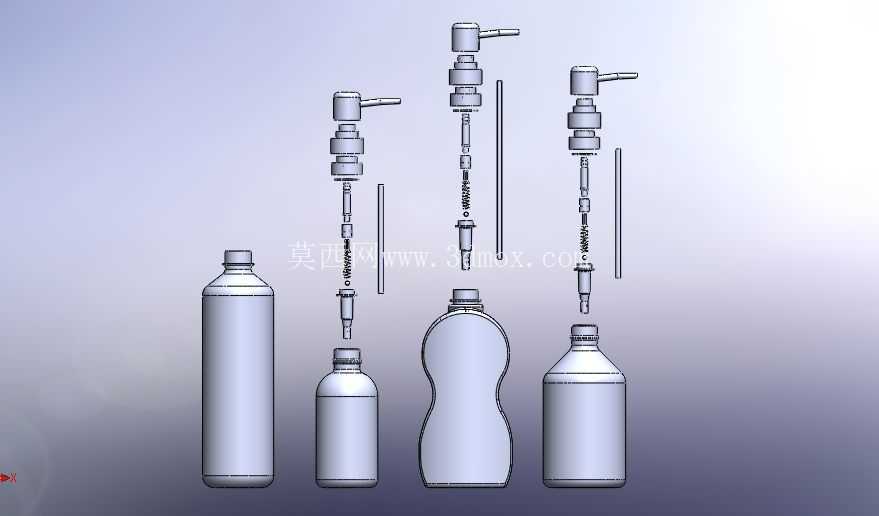

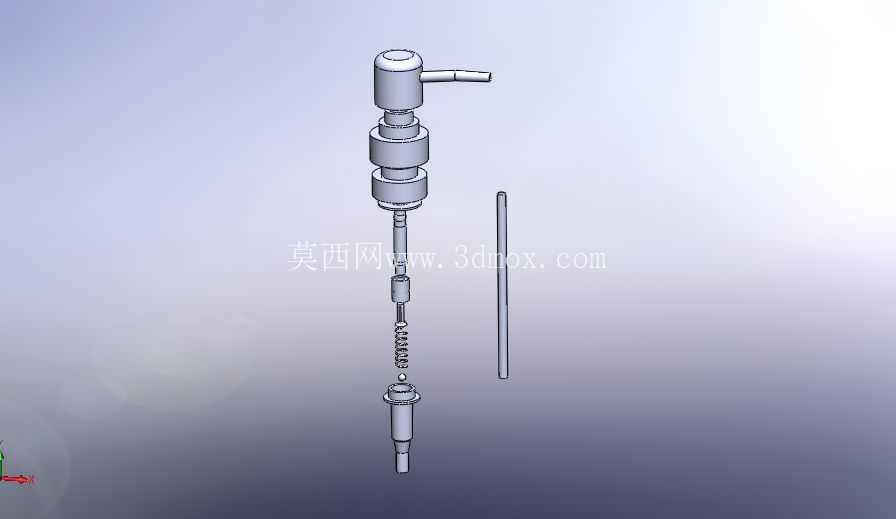

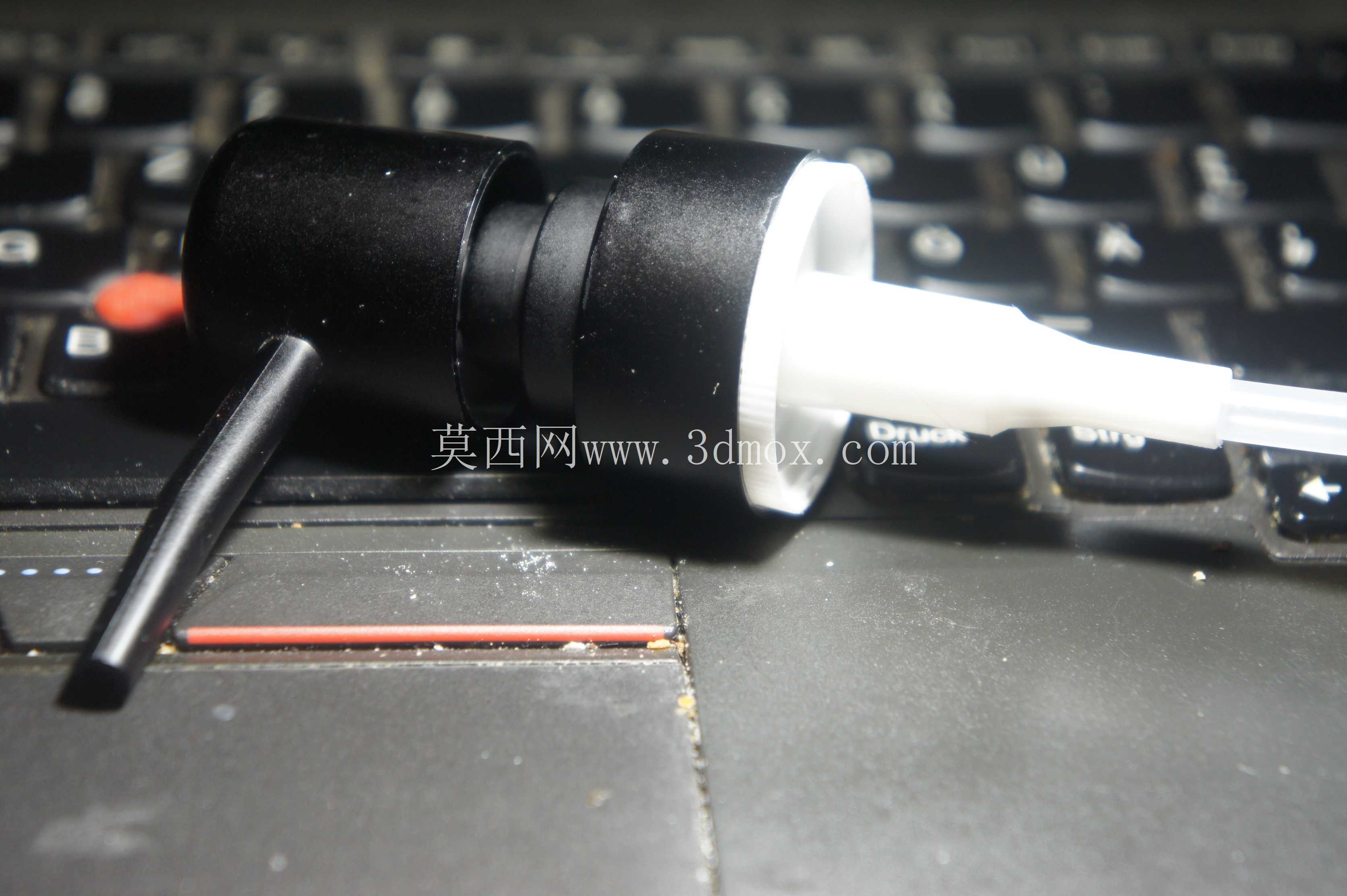

　　这套结构针对日化洗护、实验室试剂分装场景开发，核心解决小容量液体的定量取用需求，覆盖皂液、消毒水、化学试剂等低粘度流体的手动分配场景，适配不同规格的圆柱型储液瓶，无需外接动力源，完全依靠手动按压行程完成吸液、排液动作，适合民用洗护、实验室操作台、公共卫生消杀点位等无供电或不便布设供电的使用场景。从结构拆分来看，整套组件分为泵头按压模块、活塞杆传动组、单向阀组、储液瓶适配接口四个核心部分，泵头采用带防滑纹理的按压帽设计，按压行程控制在8-12mm区间，按压力度控制在15-20N，适配普通成人单指按压的施力习惯，避免按压力度过大导致的出液飞溅，或是行程过短造成的单次出液量不足。活塞杆组件采用阶梯轴设计，不同轴段分别承担活塞密封、弹簧限位、流道导通的功能，内置复位弹簧采用不锈钢材质，抗腐蚀性能适配弱酸碱类液体的使用需求，弹簧预紧力经过匹配调校，松开按压帽后可在0.3s内完成复位，同时完成下一次吸液动作，连续按压的出液间隔可控制在0.5s以内，满足快速连续取液的使用需求。单向阀组采用上下双球阀结构，进液端阀球在复位吸液行程时导通，排液行程时密封截止，出液端阀球在按压排液行程时导通，复位吸液时密封，两个阀球的行程控制在1mm以内，既保证阀球开闭的响应速度，也避免阀球行程过大导致的流道漏液、回流问题。

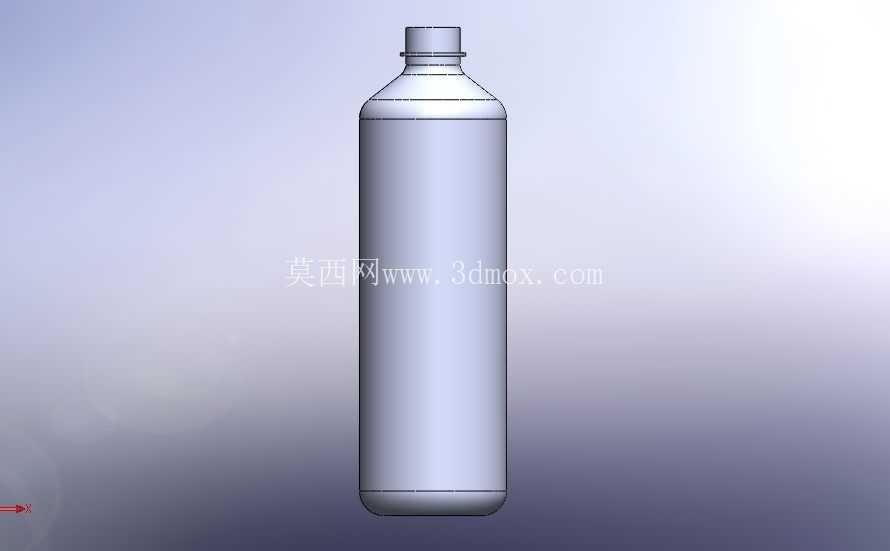

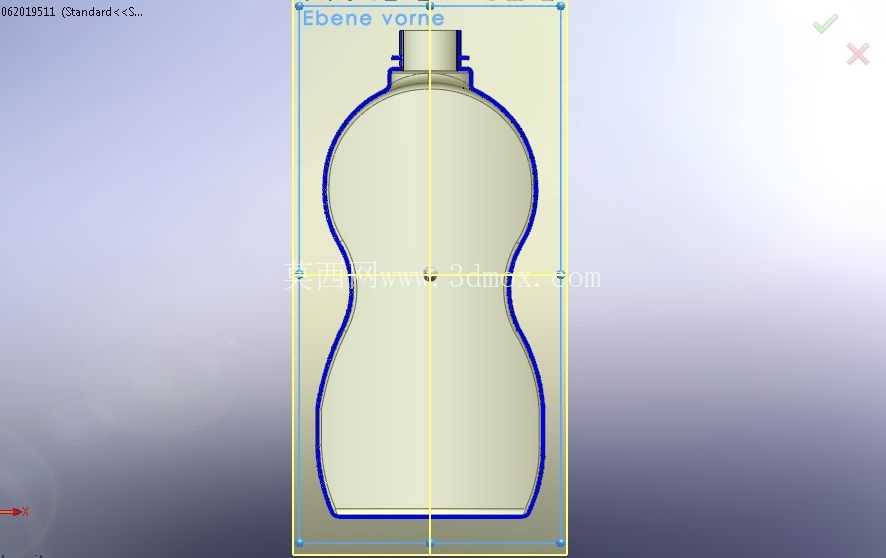

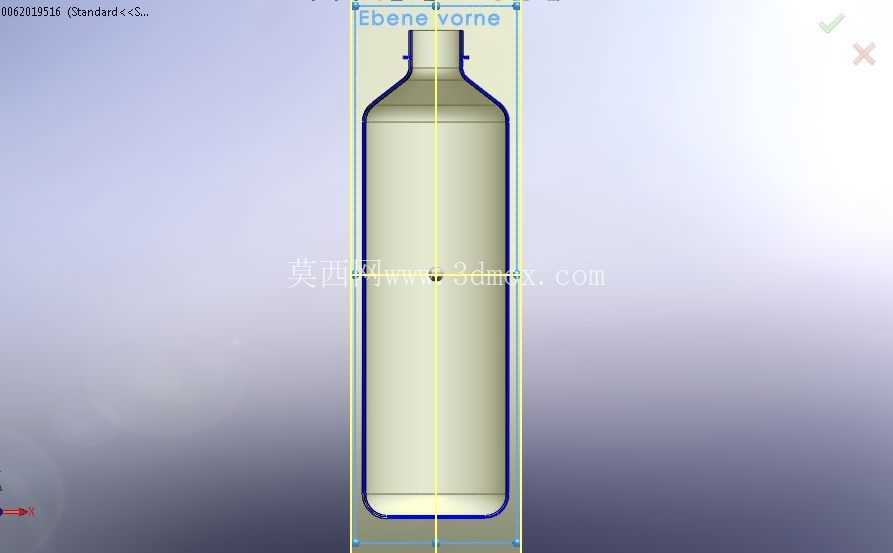

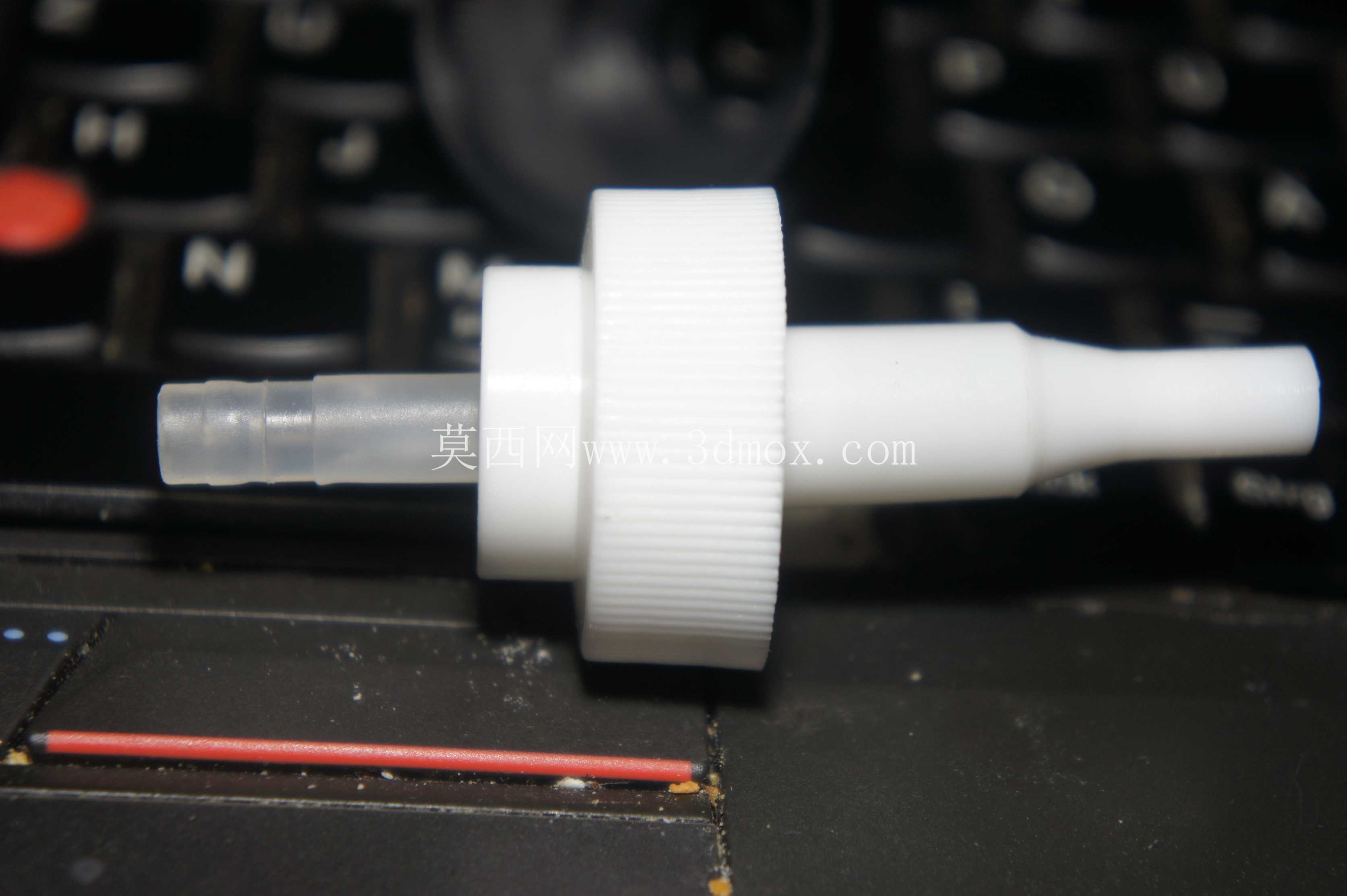

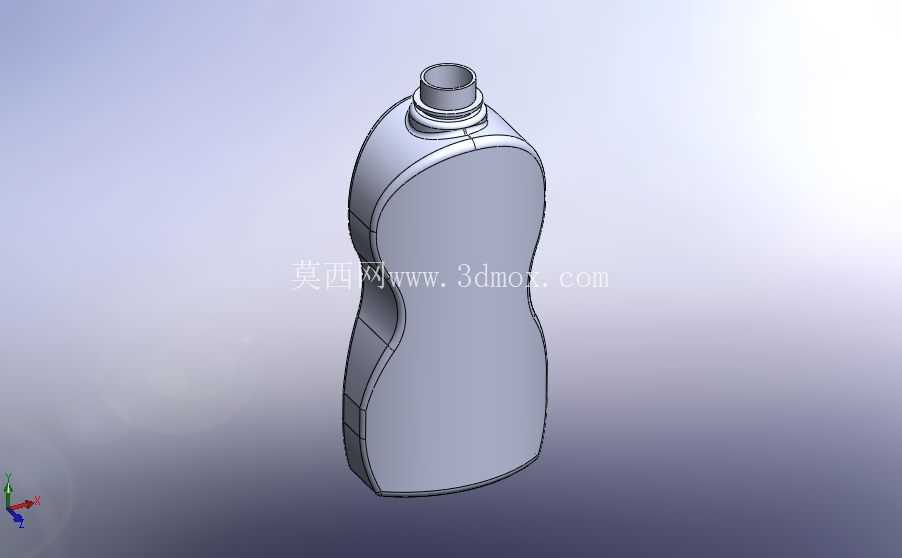

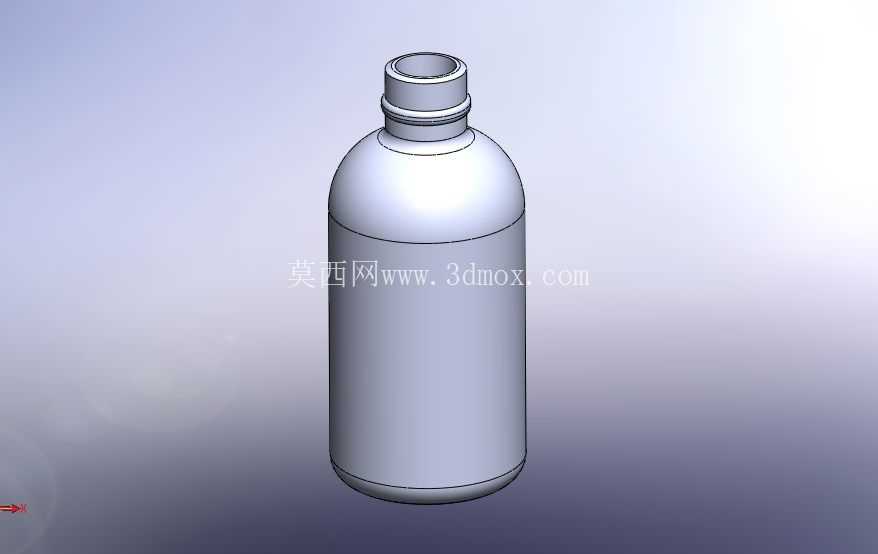

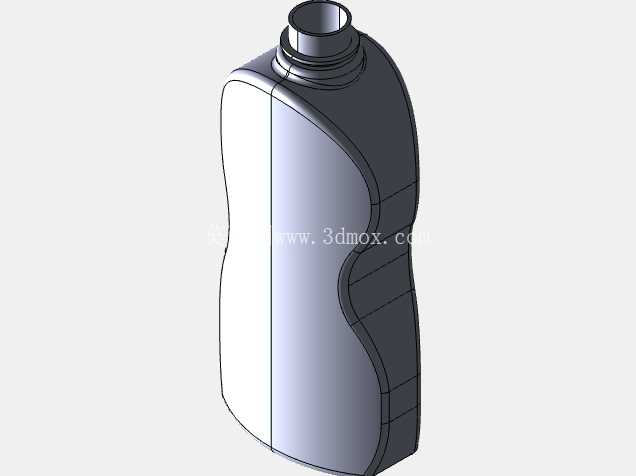

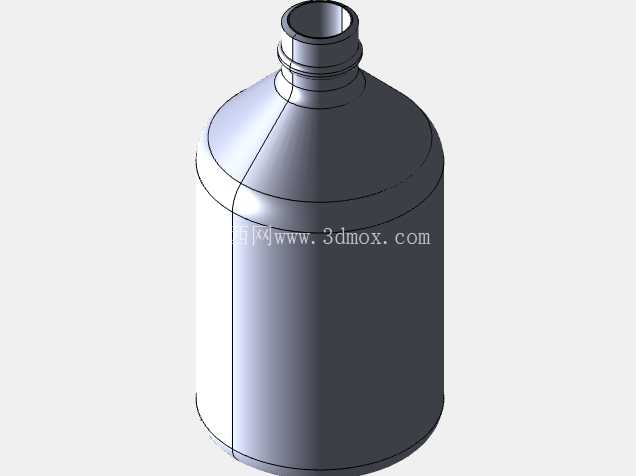

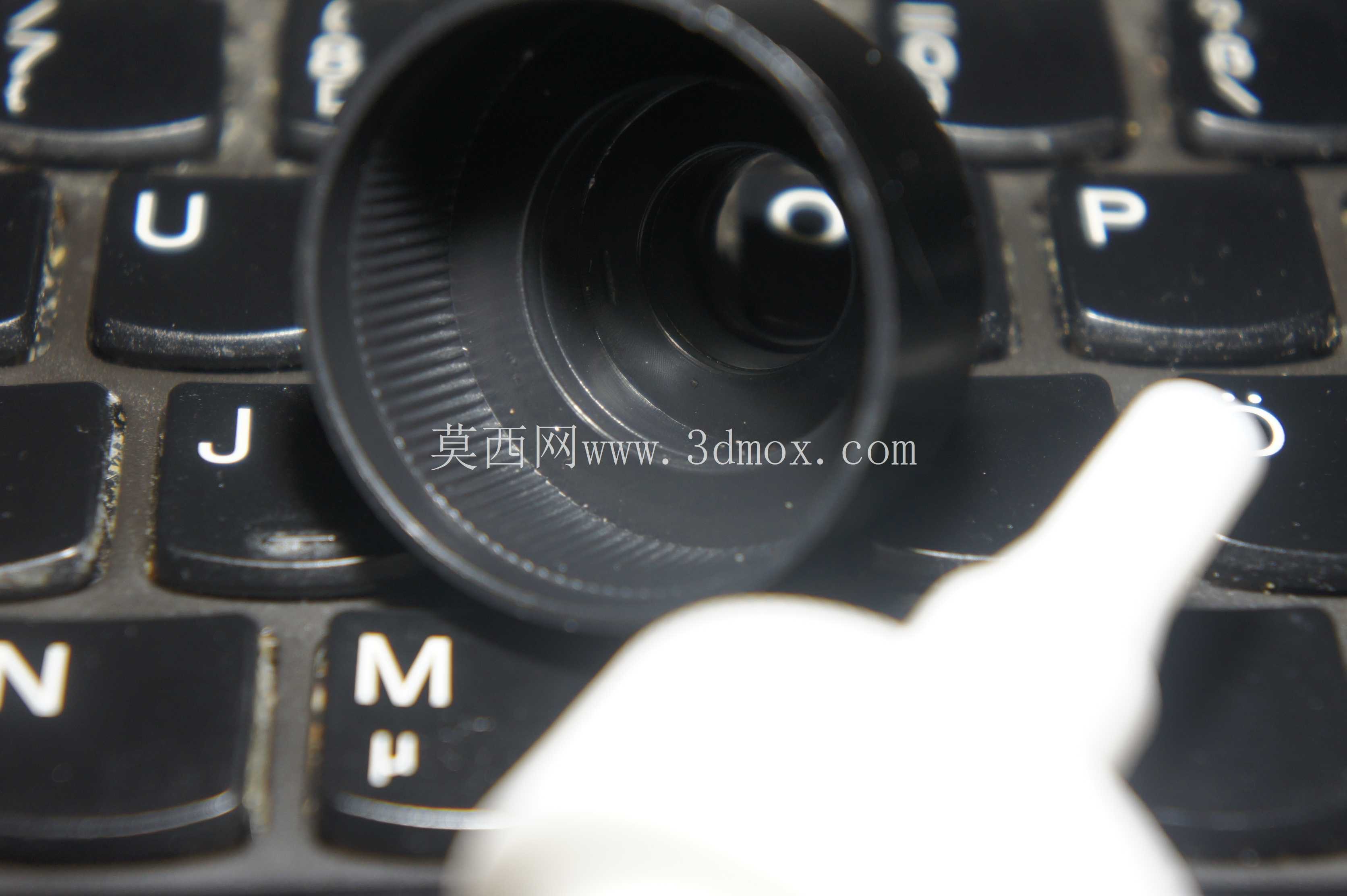

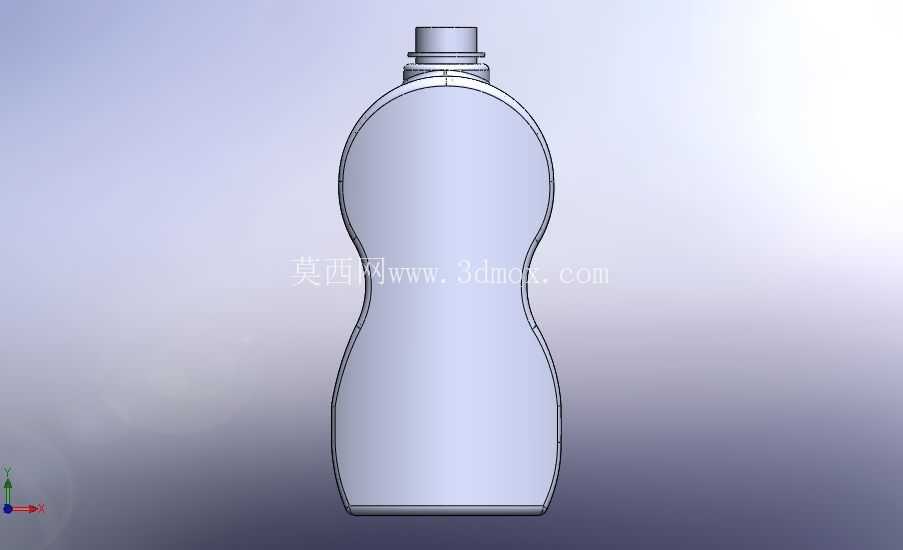

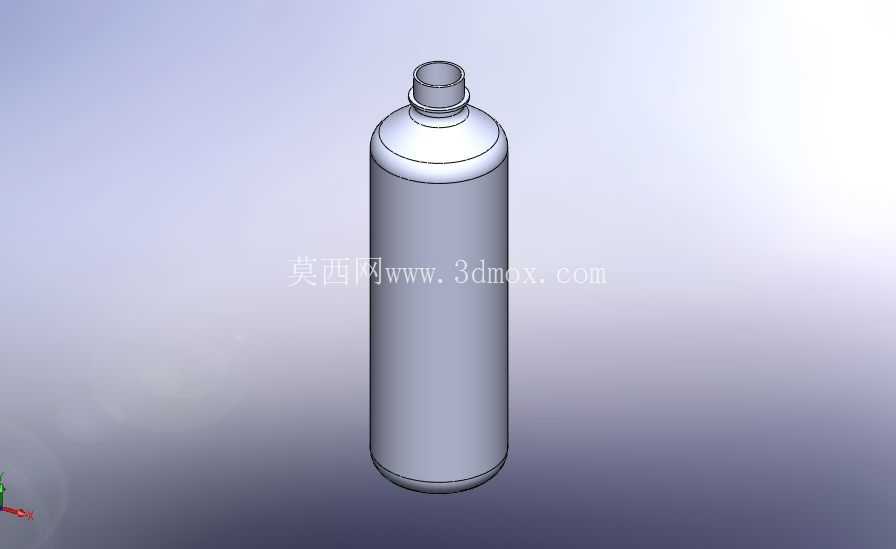

　　储液瓶适配接口采用标准螺纹旋接结构，可适配市面常见的200ml、300ml、500ml规格圆柱PET储液瓶，接口处内置密封胶圈，旋紧后可承受0.2MPa的内部负压，不会在吸液过程中出现漏气导致的泵头失压、无法出液的问题。设计过程中优先考虑了组件的自动化装配可行性，所有零件均采用轴对称或单方向拔模结构，无倒扣、无复杂侧抽结构，泵头、活塞杆、阀套等塑料件均可采用压铸或注塑工艺批量生产，弹簧、阀球、密封件均为标准通用件，生产装配时可直接采用自动化设备完成压装、旋接工序，单套产品的装配节拍可控制在3s以内，大幅降低批量生产的人工成本。

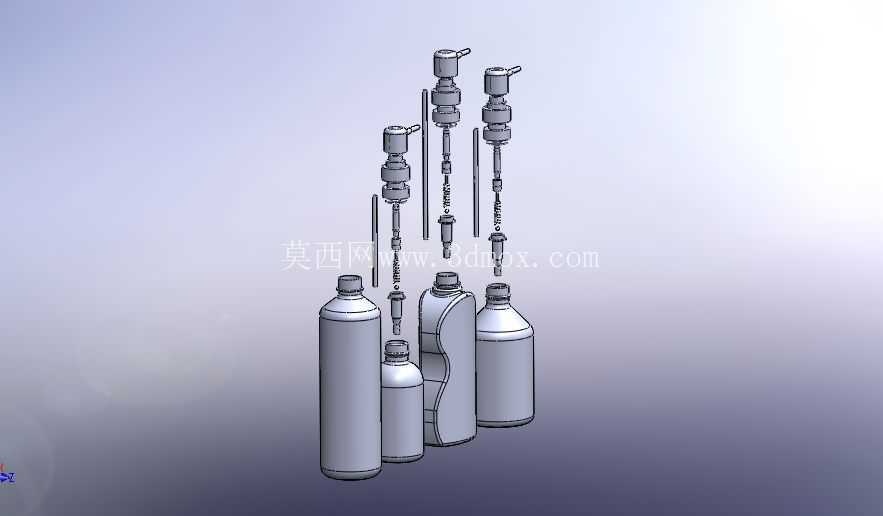

　　从安装边界来看，整套泵头组件安装后高出储液瓶瓶口的高度控制在65-75mm区间，出液嘴向前伸出22mm，出液点距离瓶身外壁的水平距离为18mm，安装后不会因为伸出长度过大导致的误触碰断，也不会因为伸出长度不足导致取液时液体顺着瓶身流淌。不同规格的储液瓶搭配同规格泵头时，仅需要更换瓶口连接的螺纹套即可完成适配，无需改动泵头内部的核心结构，大幅提升了零件的通用化率，降低了开模成本和后续的备件库存压力。在密封性能设计上，活塞与泵腔之间采用双唇口密封结构，密封唇口的过盈量控制在0.2mm，既保证活塞上下运动时的密封效果，不会出现泵腔内漏液导致的压力损失，也不会因为过盈量过大导致活塞运动阻力过大，按压手感生涩。

　　流道设计上全程采用圆弧过渡，无直角流道死角，避免液体残留在内壁导致的长期使用后结晶、堵塞问题，尤其是针对易结晶的皂液、高浓度试剂类介质，流道内壁的粗糙度控制在Ra0.8以下，减少液体挂壁残留，日常使用后仅需要用清水按压冲洗数次即可完成流道清洁，无需拆解泵头。针对实验室化学品分装场景，所有接触液体的零件均采用耐化学腐蚀的PP材质，可兼容pH值在4-10区间的常见化学试剂，不会出现长期接触试剂后材质溶胀、开裂、密封失效的问题。整套结构在设计时也考虑了运输过程中的防漏需求，按压帽可旋转锁定，锁定后按压行程被完全限制，运输过程中即使受到挤压、倒置，也不会出现液体漏出的问题，用户使用时仅需要反向旋转按压帽即可解锁，正常按压出液。
