室内夹层带夹板支撑承重梁结构

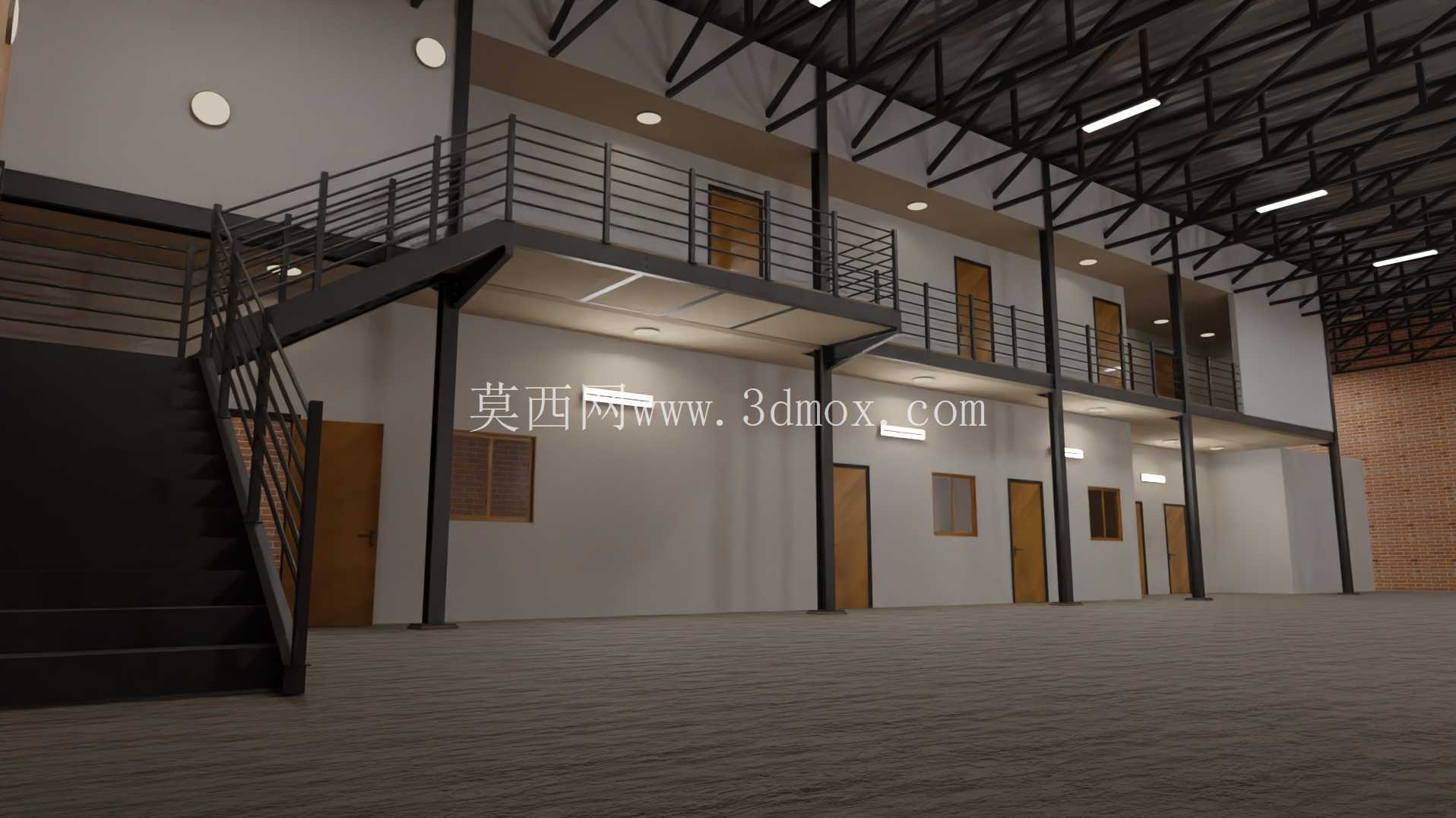

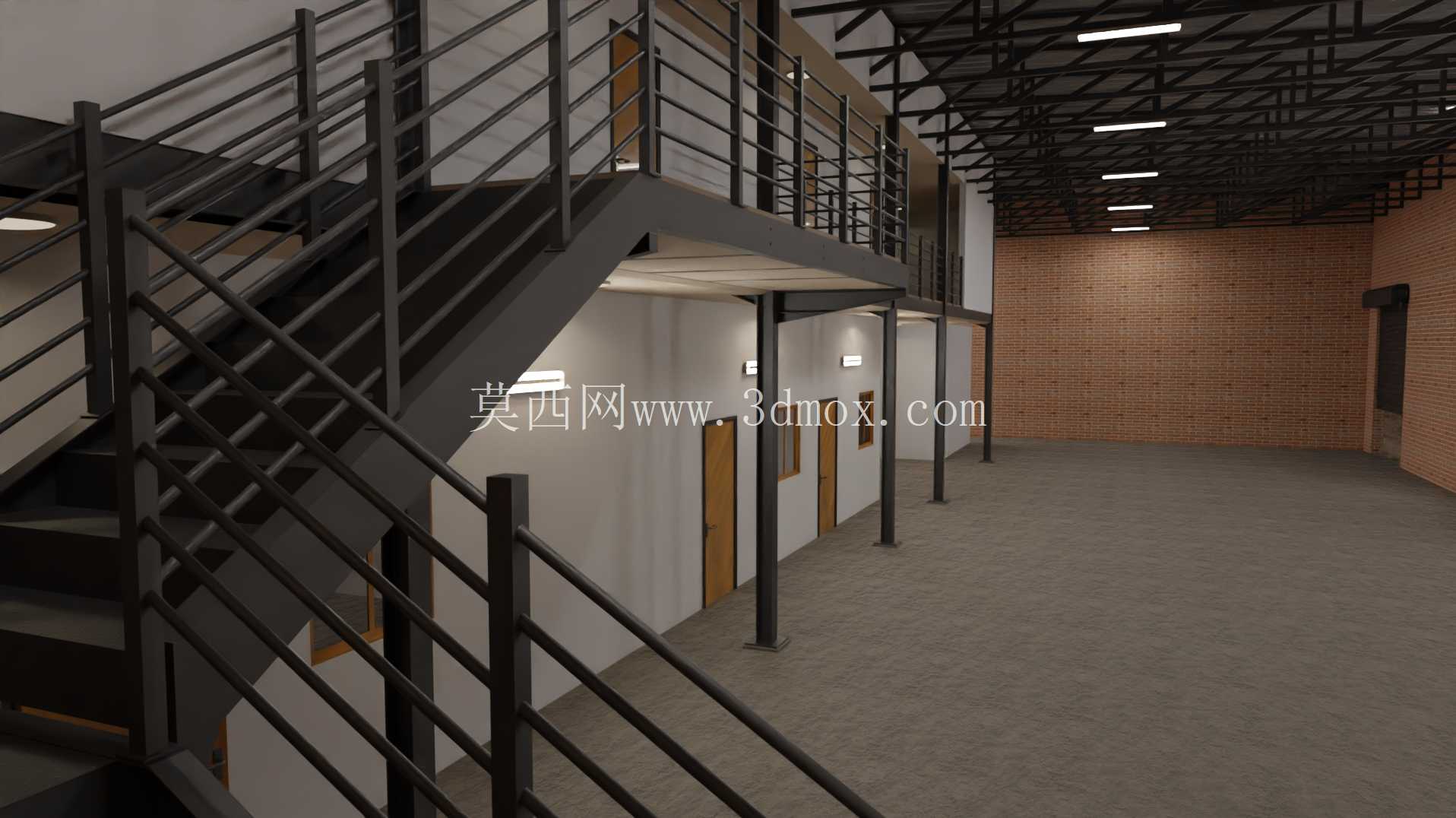

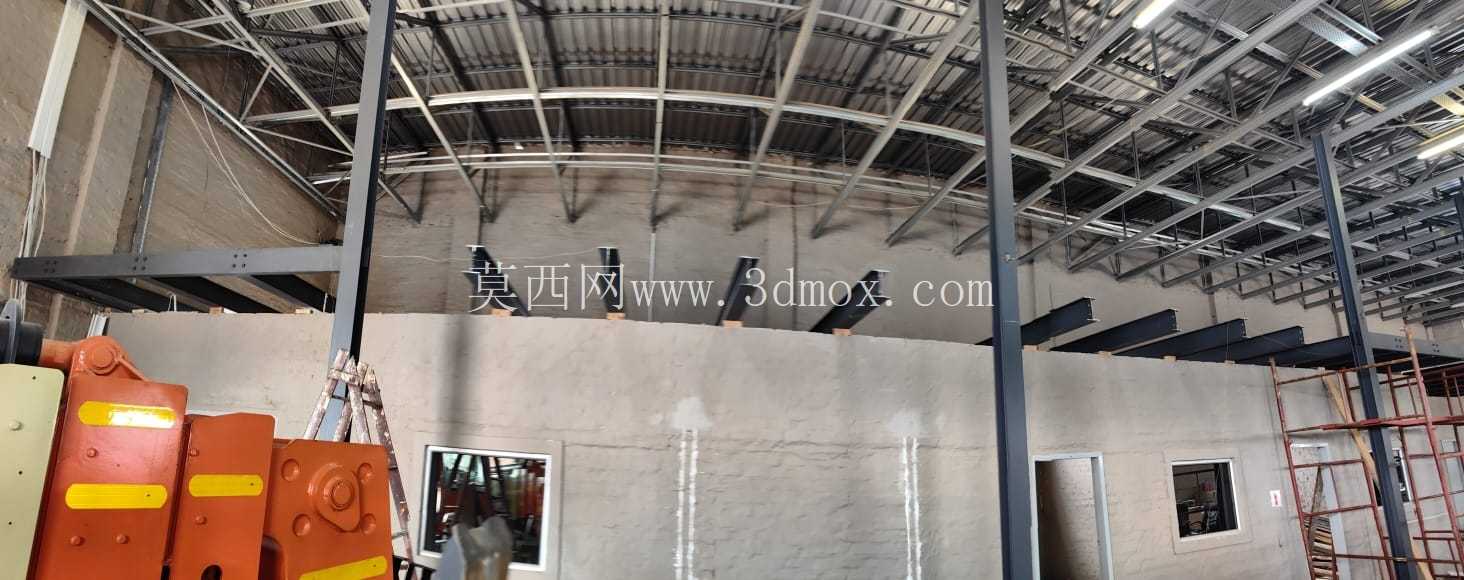

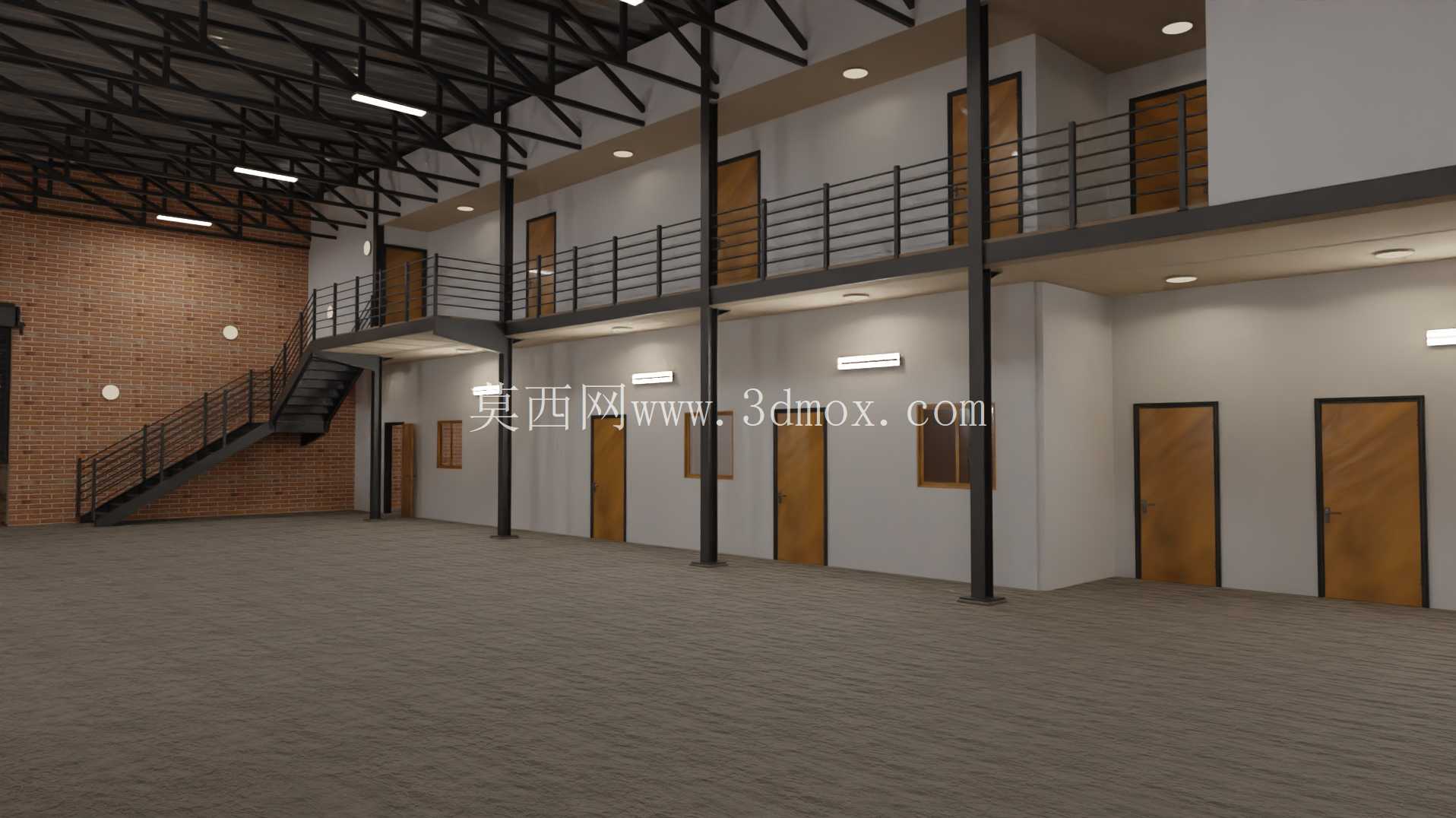

在工业厂房改造、商业空间夹层搭建、LOFT户型隔层施工这类场景里，传统夹层承重梁的现场焊接作业一直是影响施工效率与成品质量的核心痛点：现场施焊不仅需要持证焊工到场配合，焊后还要做探伤、防腐补涂工序，遇到层高受限、动火管控严格的场地，焊接作业的审批与实施成本会进一步抬升，甚至部分已投用的商业场地根本不允许大规模动火作业。这套带夹板的支撑梁结构，正是针对这类现场施工痛点做的结构优化设计，核心逻辑是通过标准化的夹板连接节点，把原本需要现场完成的焊接工序转移到工厂预制环节，现场仅需通过螺栓锁紧即可完成梁体与立柱、梁体与梁体之间的拼接固定，大幅降低现场施工的动火需求与作业门槛。

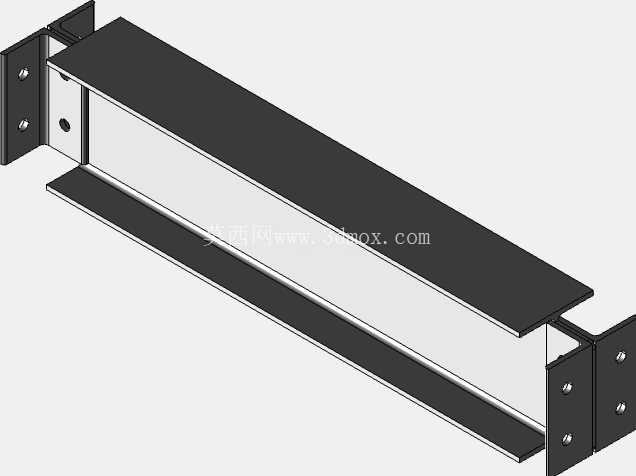

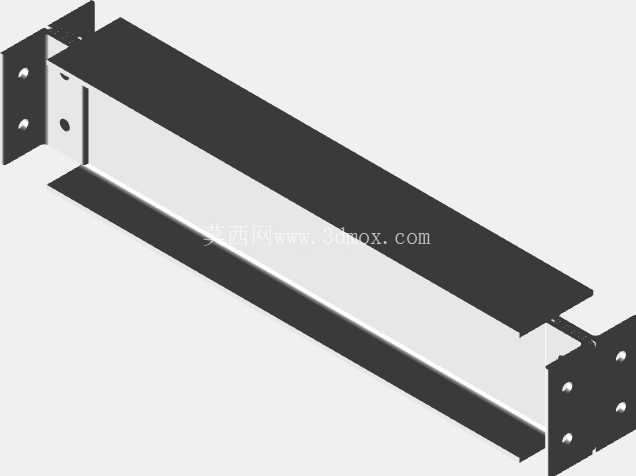

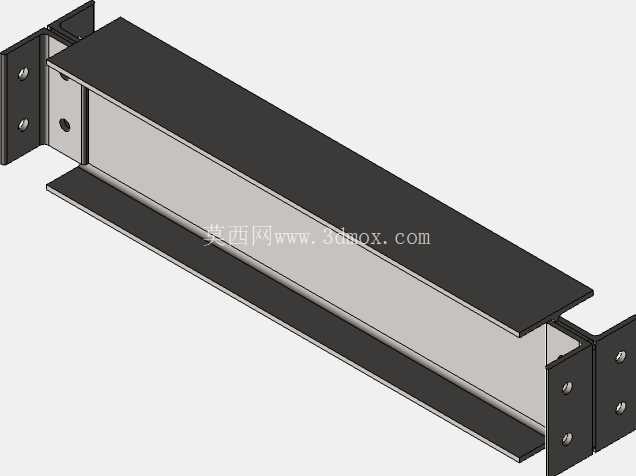

从结构功能特性来看，这套支撑梁采用工字型钢作为主体受力构件，工字截面的翼缘承担抗弯荷载，腹板承担剪应力，相比同截面积的矩形型钢，工字梁的自重更轻，材料利用率更高，适配夹层场景下对承重构件自重控制的需求——毕竟夹层结构本身是在原有建筑空间内做二次分隔，过大的构件自重会给原有建筑的基础与承重结构带来额外负荷。梁体两端的连接夹板采用与主梁同材质的厚钢板裁切而成，夹板上预先加工好与立柱连接端、梁段拼接端匹配的螺栓孔位，孔位公差控制在±0.2mm以内，保证现场拼接时无需二次扩孔即可顺利穿装螺栓。夹板与主梁的连接端在工厂预制阶段就通过满焊固定，焊后做抛丸除锈与环氧富锌底漆喷涂，所有防腐工序都在工厂的标准化涂装车间完成，避免现场涂装的漆膜厚度不均、附着力不足等问题。

在设计思路上，这套结构没有追求极致的材料节省，而是优先保证节点连接的冗余度与现场安装的容错空间：夹板的尺寸比常规焊接节点的连接板加宽20%，螺栓孔位采用长圆孔与圆孔组合的排布方式，长圆孔方向顺着梁体的长度方向设置，允许现场安装时存在±5mm的轴向位置偏差，降低对现场放线精度的要求，即使是没有丰富钢结构安装经验的施工队，也能按照装配指引快速完成拼接。梁体的受力计算按照夹层均布活荷载2.0kN/㎡的民用建筑夹层标准取值，同时考虑1.2倍的恒荷载分项系数与1.4倍的活荷载分项系数，梁体的最大挠度控制在跨度的1/400以内，满足建筑结构荷载规范对楼盖构件的挠度限值要求，避免夹层投入使用后出现明显的下挠变形，影响上层地面的铺装完整性与使用体验。

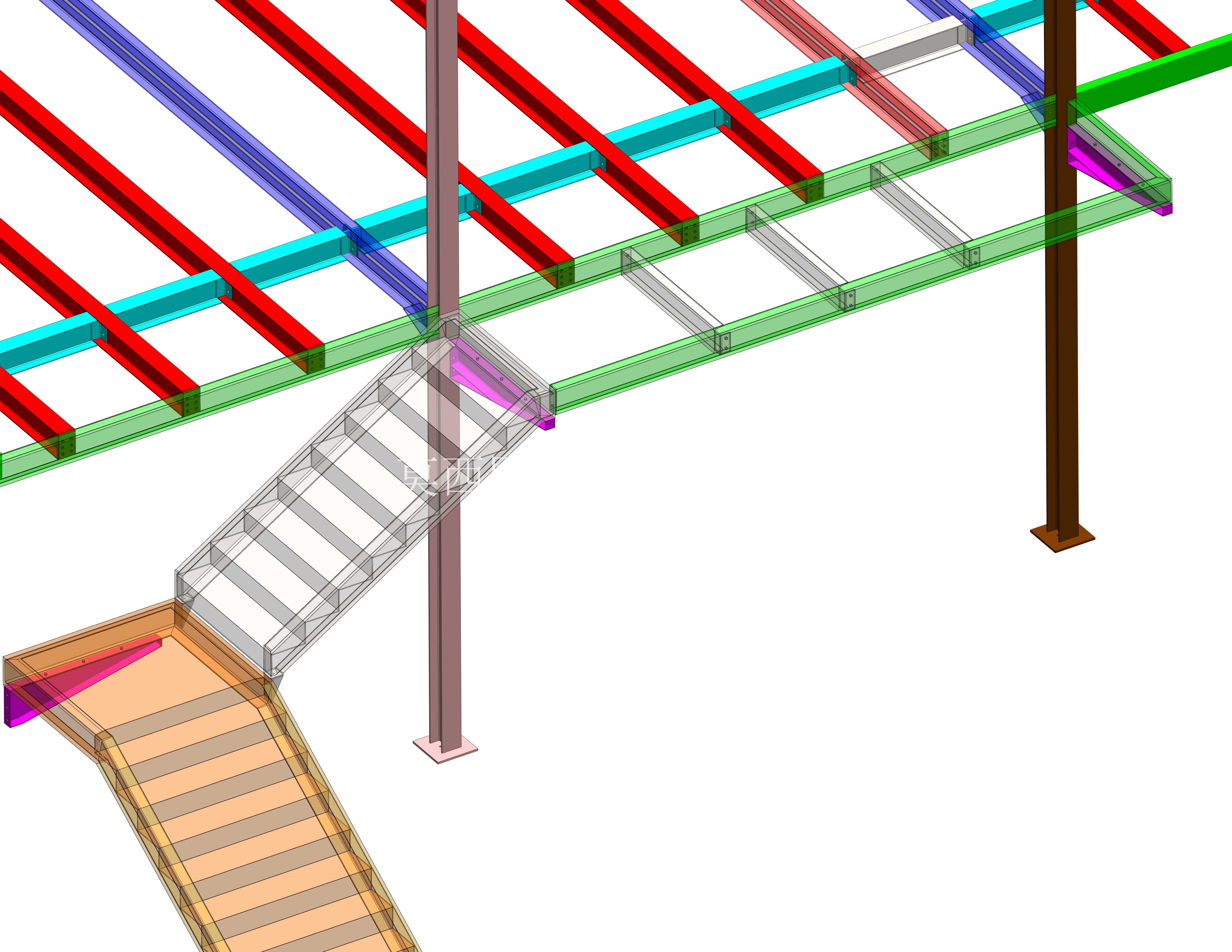

关于外形尺寸与安装边界，这套支撑梁采用模块化分段设计，单段梁的长度控制在3m以内，方便通过常规的货梯、楼道运输，不需要动用大型吊装设备，适配老旧建筑改造时的运输条件限制。梁体的总高度根据跨度不同做了分档设计：跨度3m以内的夹层采用200mm高的工字钢梁，搭配10mm厚的连接夹板；跨度3-4.5m的夹层采用250mm高的工字钢梁，搭配12mm厚的连接夹板；跨度4.5-6m的夹层采用300mm高的工字钢梁，搭配14mm厚的连接夹板，所有规格的梁体宽度统一为100mm，保证与常规方管立柱、H型钢立柱的连接尺寸通用。安装时需要注意的边界条件是，梁体两端的支撑立柱需要预留至少150mm的搭接长度，夹板与立柱连接面的贴合率要达到75%以上，螺栓锁紧时按照对角顺序分次拧紧，避免节点处出现附加应力。梁体安装完成后，上层的楼承板可以直接铺设在梁体的上翼缘表面，通过自攻螺钉固定，不需要额外做焊接固定，下层的吊顶龙骨可以通过抱箍件固定在梁体的下翼缘，不会破坏梁体的防腐涂层。

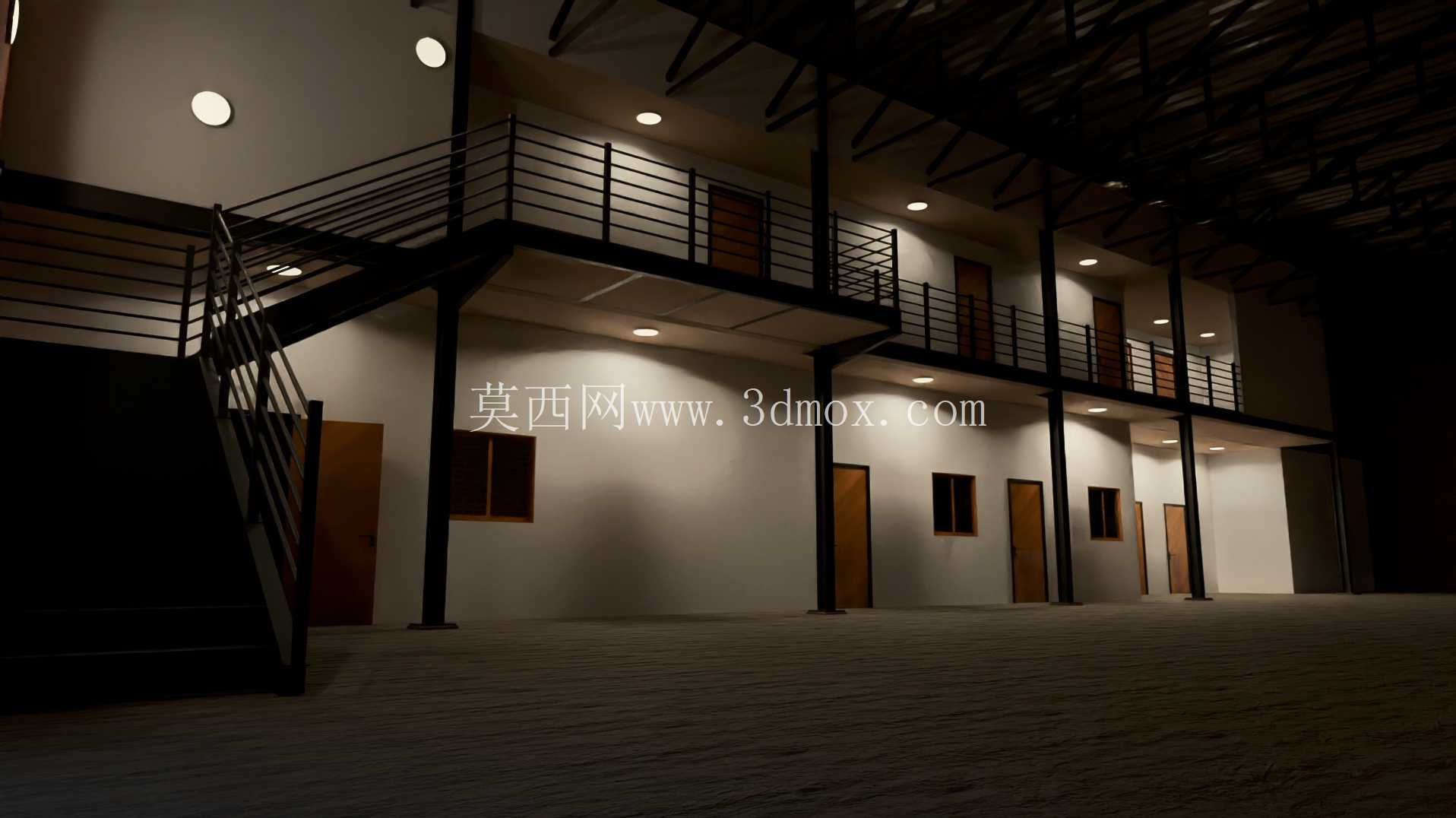

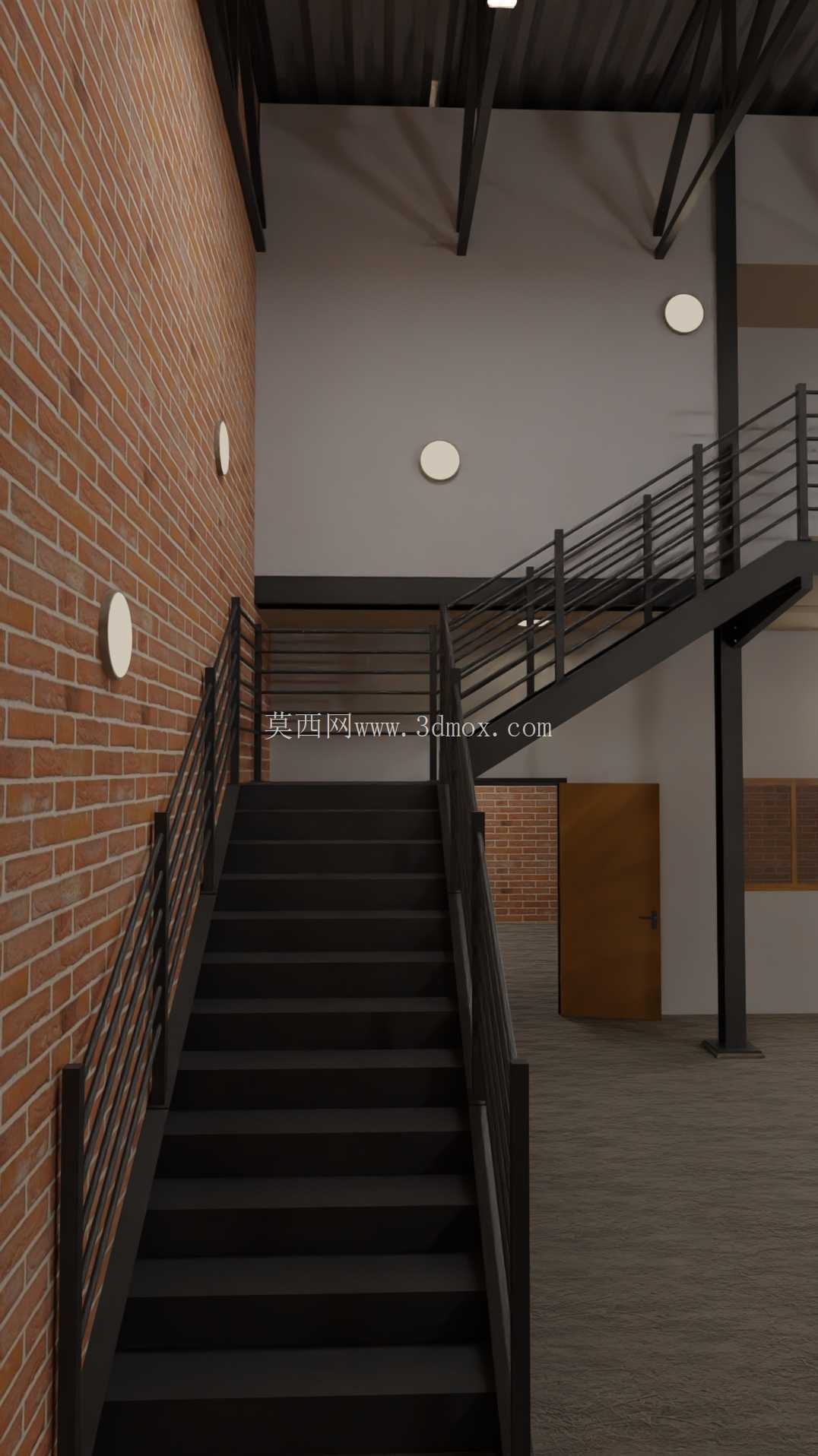

从实际应用反馈来看，这种带夹板的螺栓连接支撑梁，现场安装效率比传统焊接式钢梁提升60%以上，单组夹层梁的安装仅需2个工人配合半天即可完成，而且现场没有焊渣、弧光污染，也不需要配备灭火设备看火，尤其适合商场内的商铺夹层、办公楼内的隔层办公室、老旧厂房改造的创意园区这类对施工噪音、动火管控严格的场景。另外，这种螺栓连接的结构还具备可拆卸复用的优势，如果后续空间功能调整需要拆除夹层，只需要拧下连接螺栓即可完整拆下梁体，转运到其他场地重新组装使用，相比焊接后只能切割拆除的钢梁，材料复用率能达到90%以上，符合装配式建筑的节材要求。在建模过程中，所有的连接节点都做了干涉检查，螺栓的安装空间预留足够，不会出现螺栓穿装时与梁体翼缘、夹板干涉的问题，每个孔位的位置都对应标准M16高强度螺栓的安装尺寸，导出的工程图可以直接用于工厂的下料、钻孔、焊接预制，不需要二次调整尺寸。
