食品分配机用PET密封储物容器结构

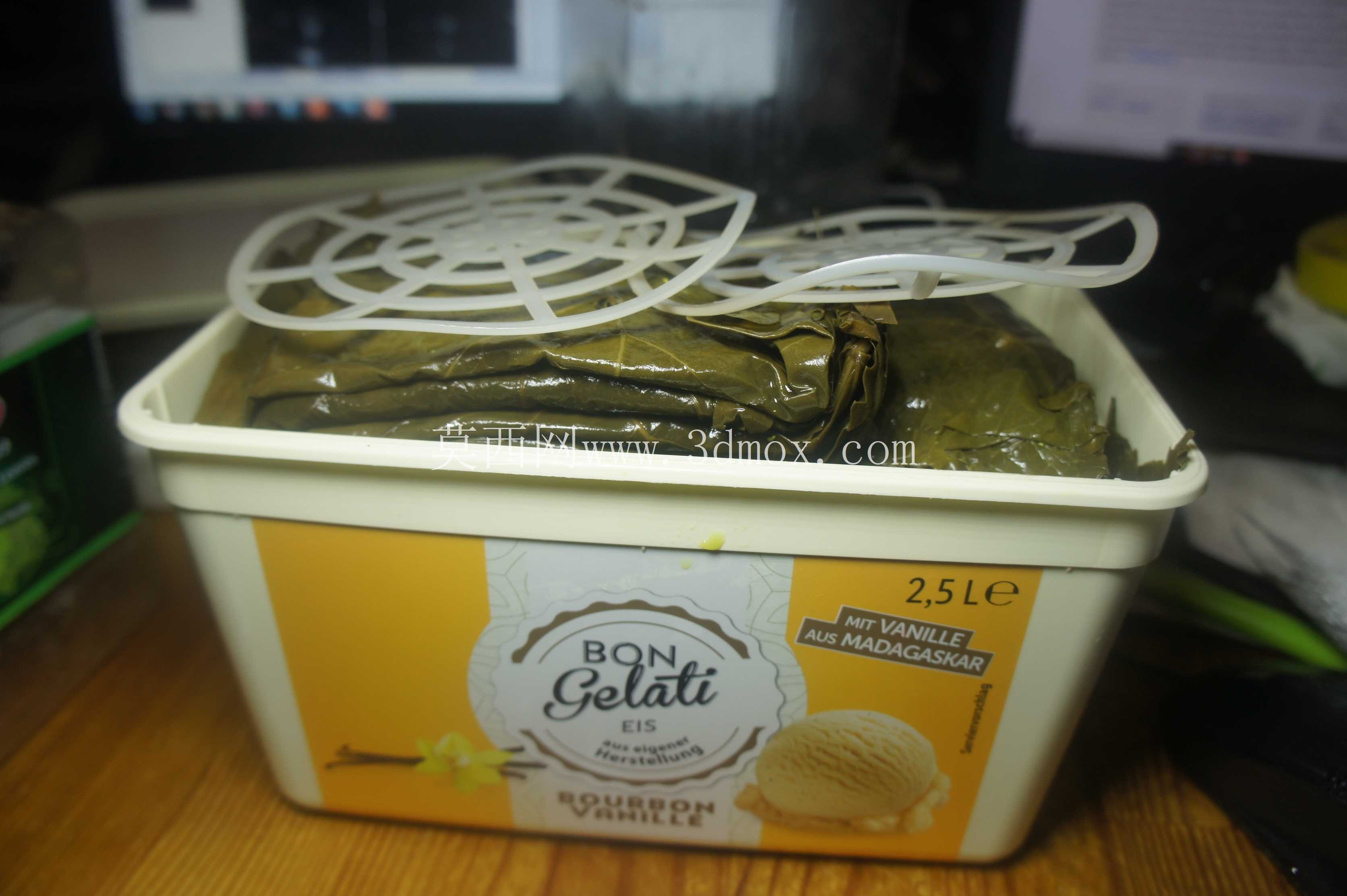

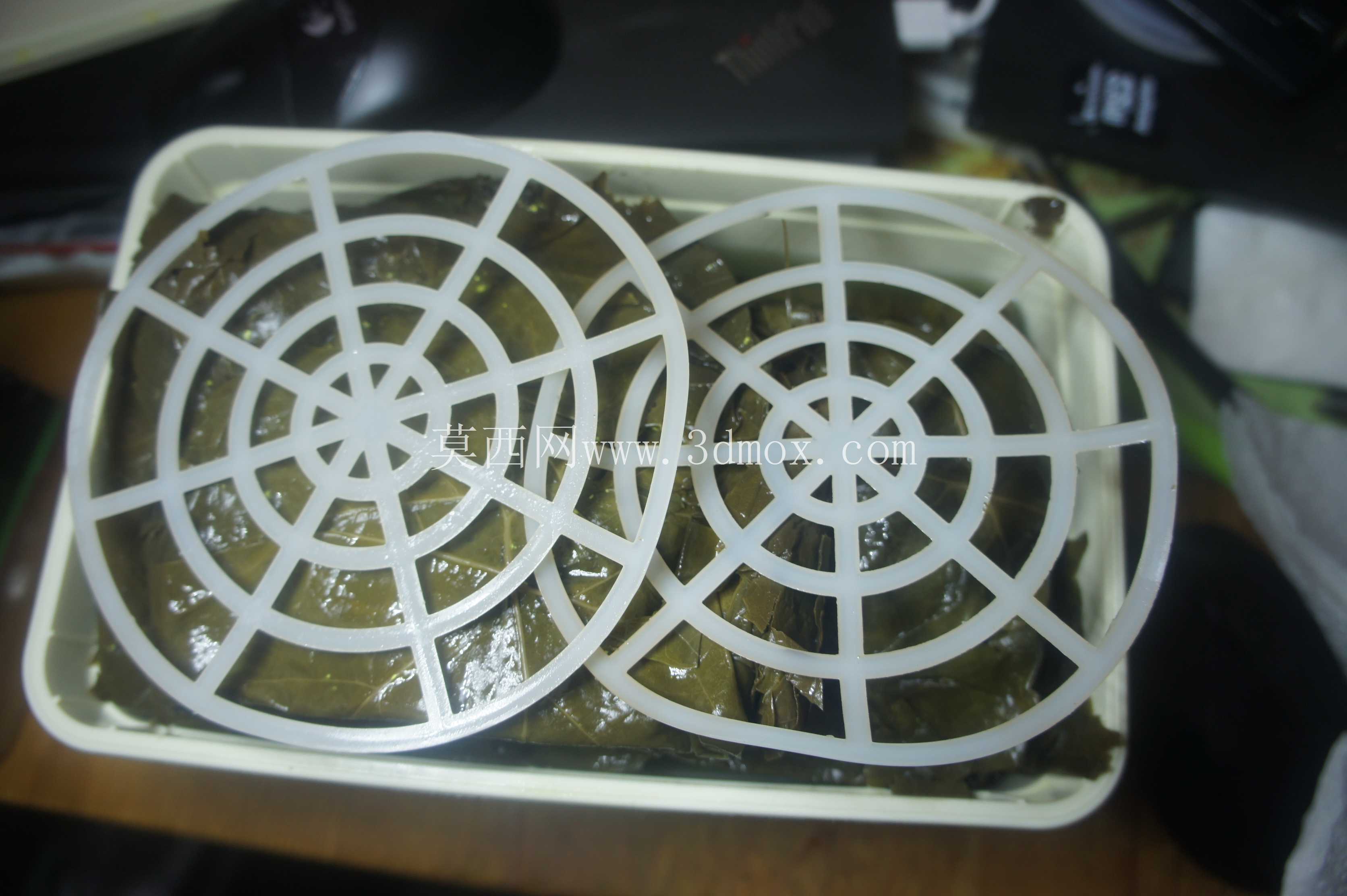

在商用食品自动分配设备的配套结构设计中，食材存储容器是直接影响出料顺畅度、食材保存效果的核心部件，本次设计的两款PET材质容器，正是针对腌渍葡萄叶、腌渍无花果叶这类片状腌渍食材的自动出料场景开发，解决传统容器在自动清空过程中容易出现的食材残留、卡滞、密封失效等实际工程问题。

从实际应用场景来看，这类容器主要配套商用全自动食品分配机使用，设备运行过程中需要容器内存储的腌渍食材能够无阻碍地被取料机构抓取，在单次配餐完成后容器内部不能残留边角碎料，避免长期残留滋生细菌、影响后续配餐的食材分量精度。不同于普通家用密封盒，这类工业配套容器不需要兼顾多场景复用性，所有结构设计都围绕自动出料的顺畅性、长期使用的结构稳定性、食材存储的密封性三个核心目标展开。

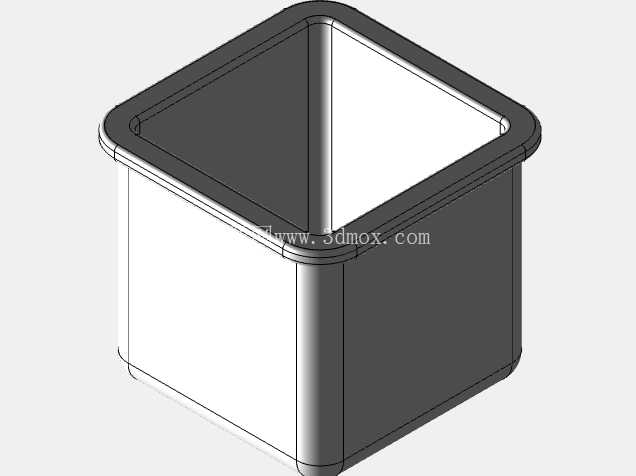

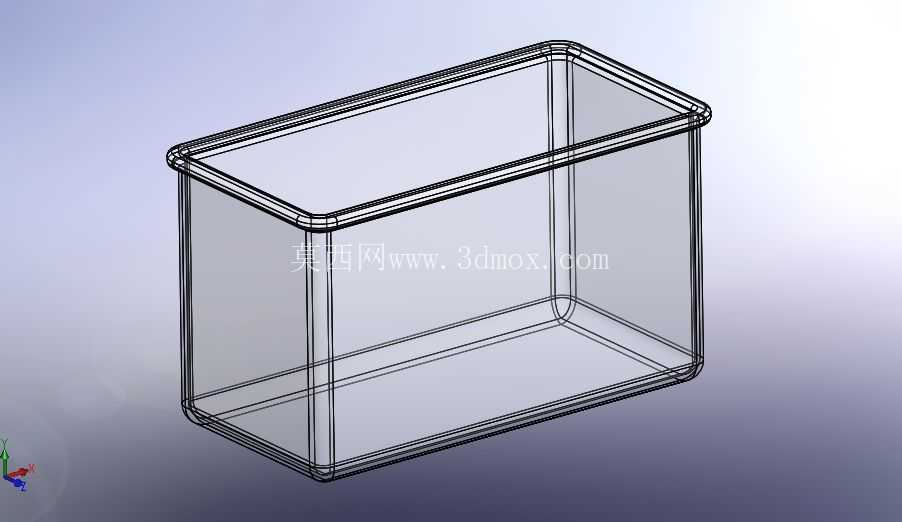

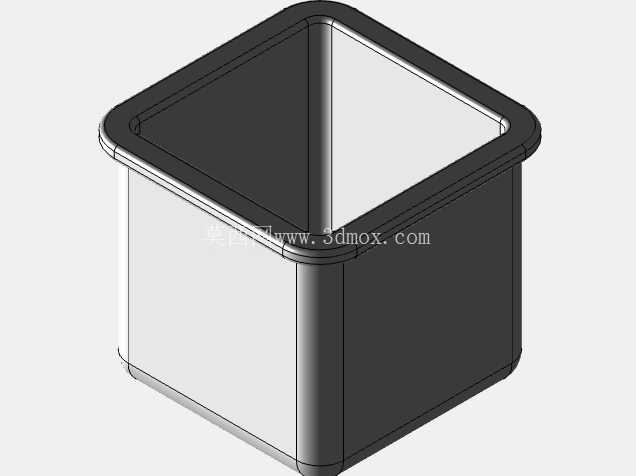

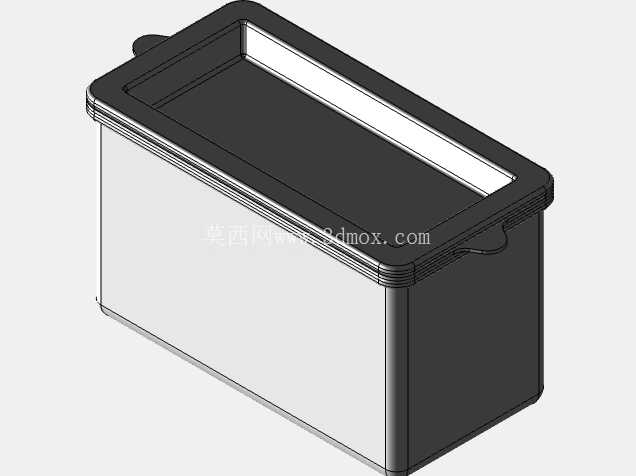

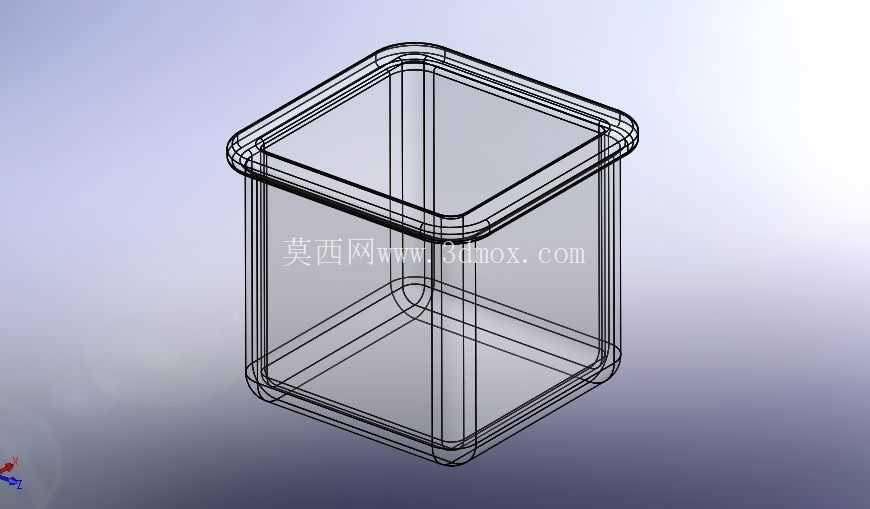

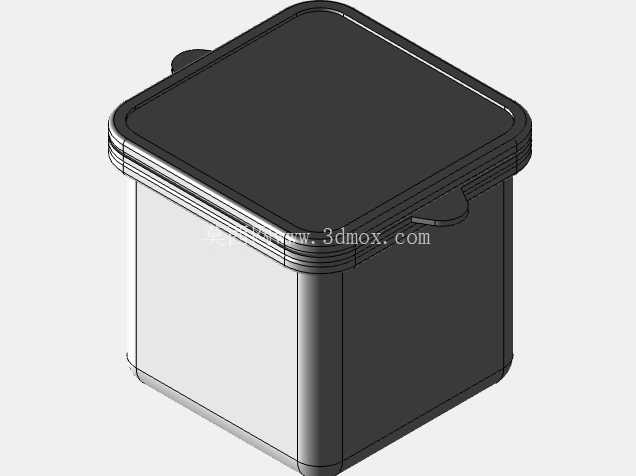

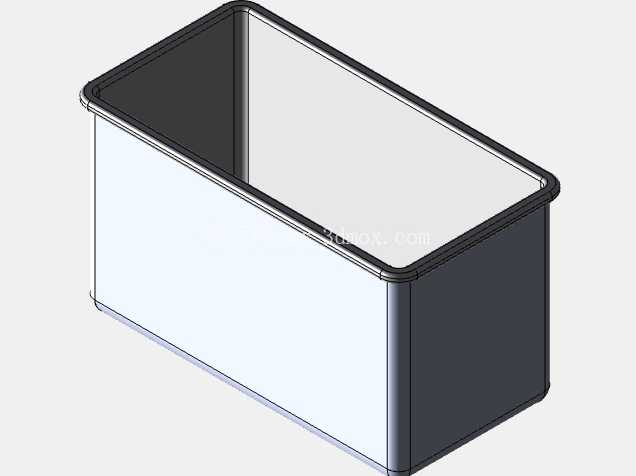

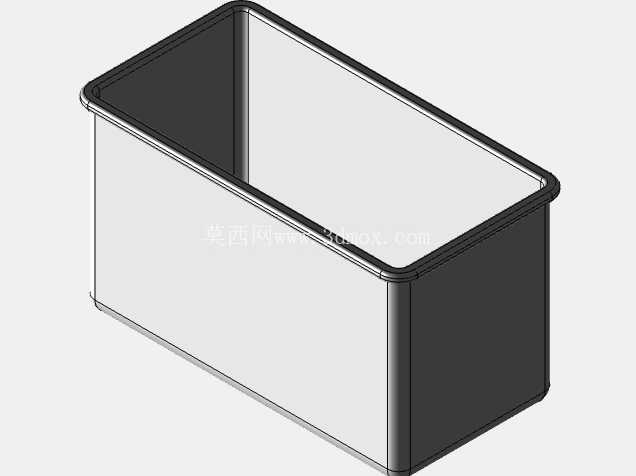

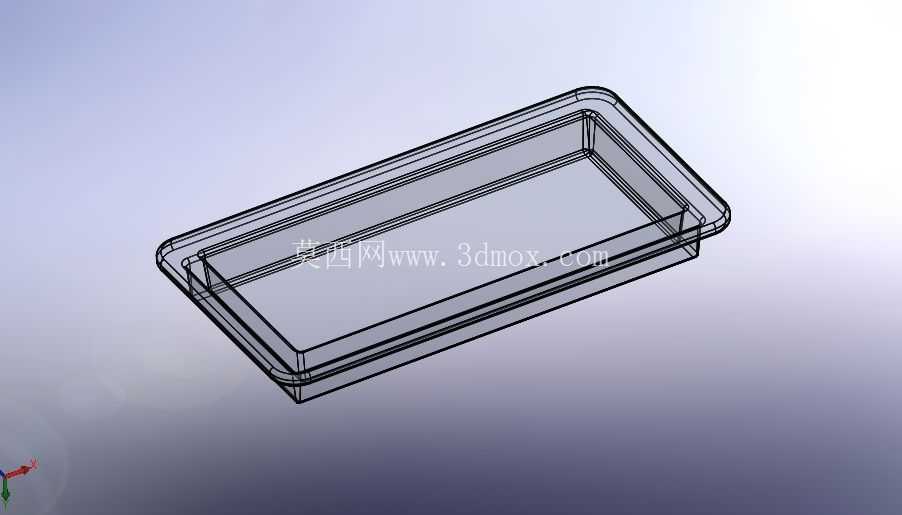

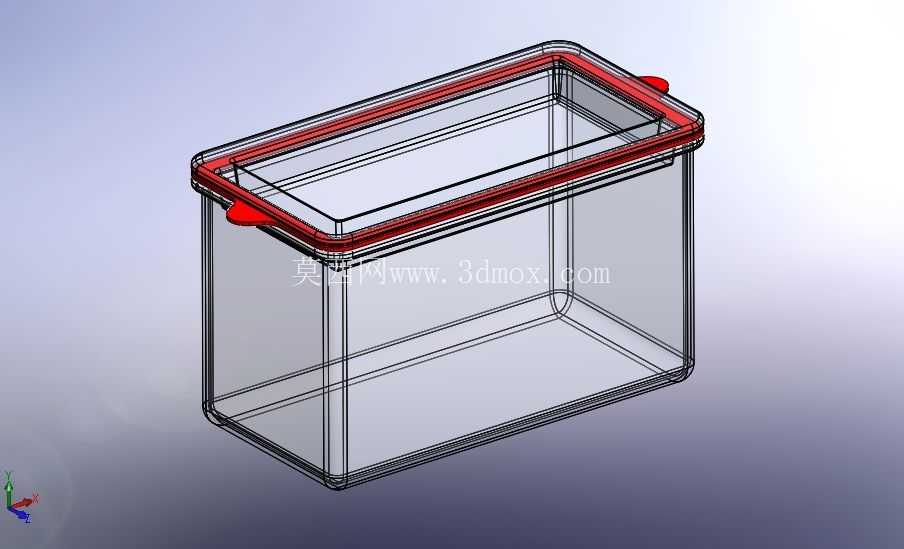

设计过程中首先确定了主体材质选用食品级PET，这种材料的透明度能够让运维人员不用开盖就直接观察内部食材剩余量，及时补料，同时PET材质具备足够的结构刚度，在设备反复启停、取料机构动作产生的振动下不会出现侧壁变形，避免容器与设备安装位出现卡滞。容器整体采用直壁长方体结构，侧壁没有额外的凸起加强筋，内壁做了0.2mm的圆角过渡处理，完全避免直角缝隙残留食材的问题，所有内壁面的脱模斜度控制在0.5°以内，既满足注塑成型的脱模要求，又不会因为斜度过大导致容器下部容积缩小、食材堆叠受压。

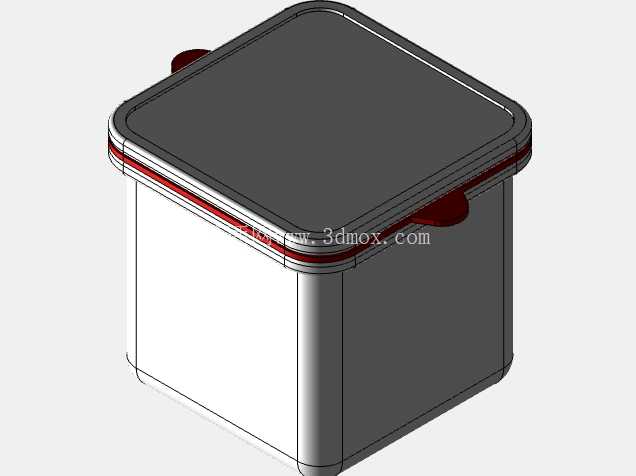

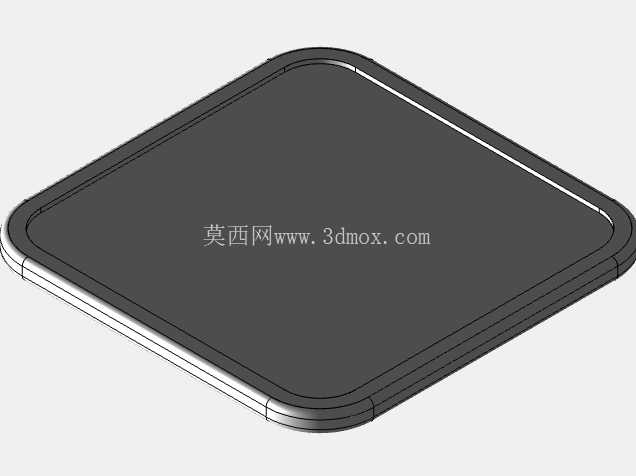

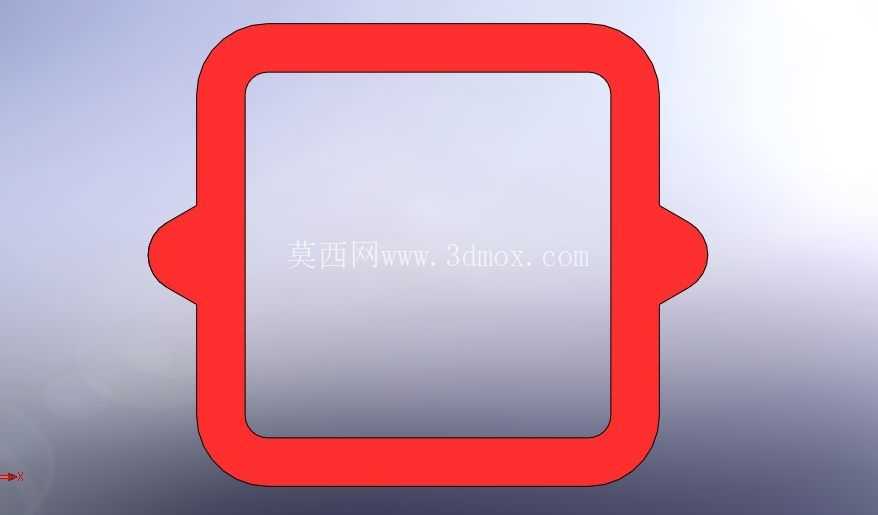

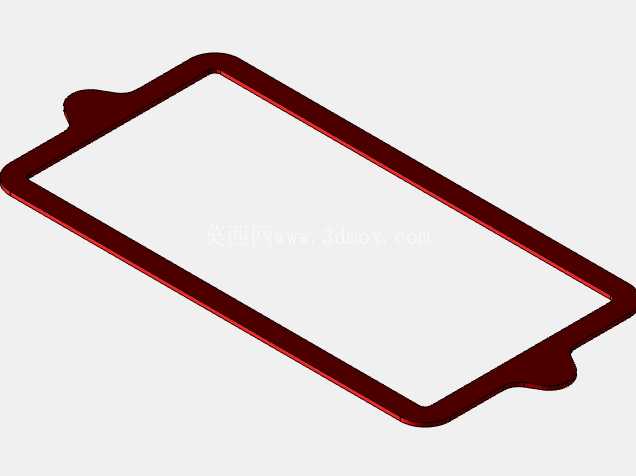

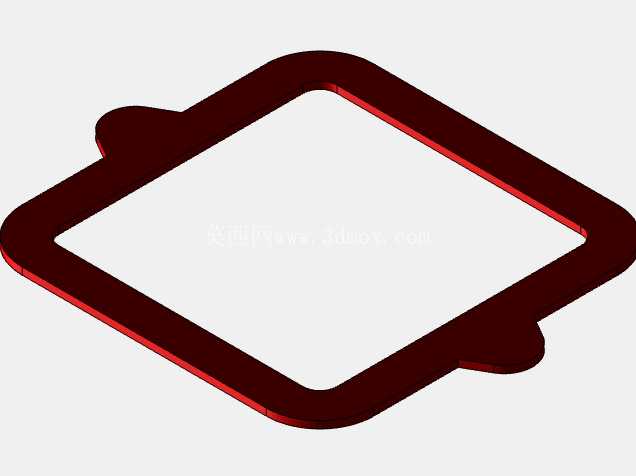

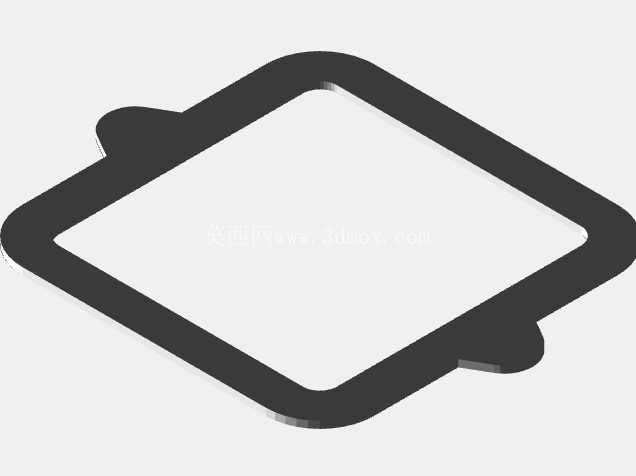

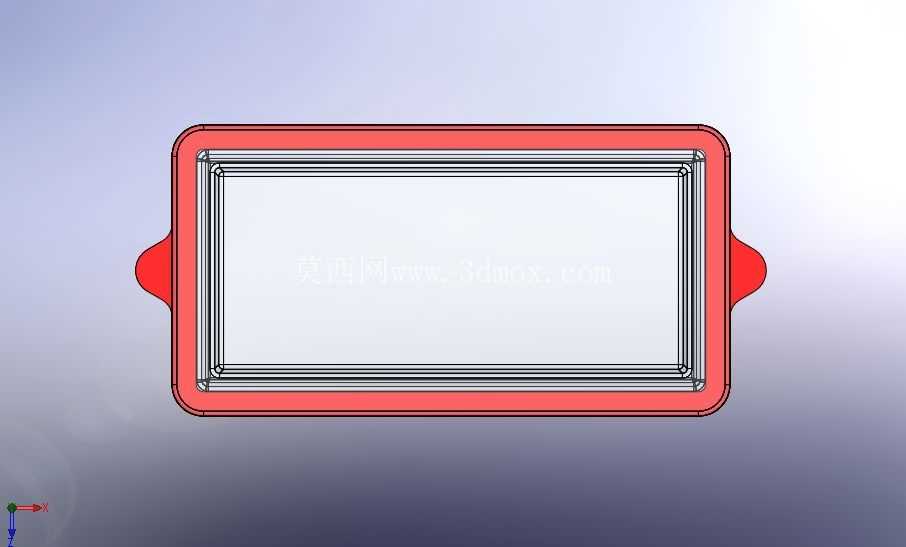

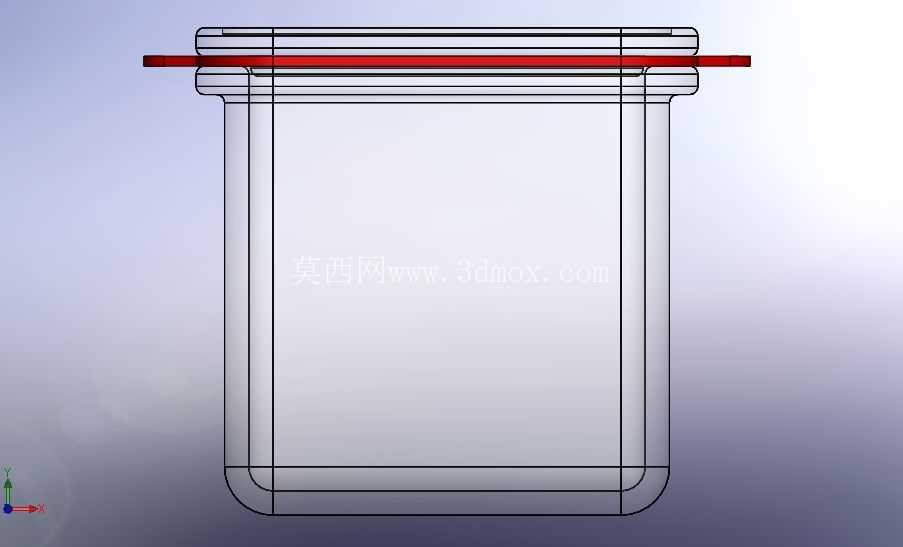

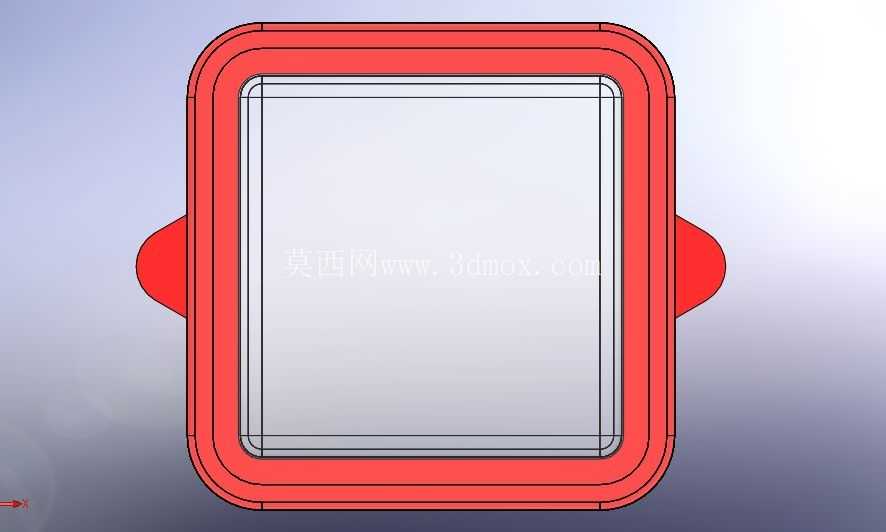

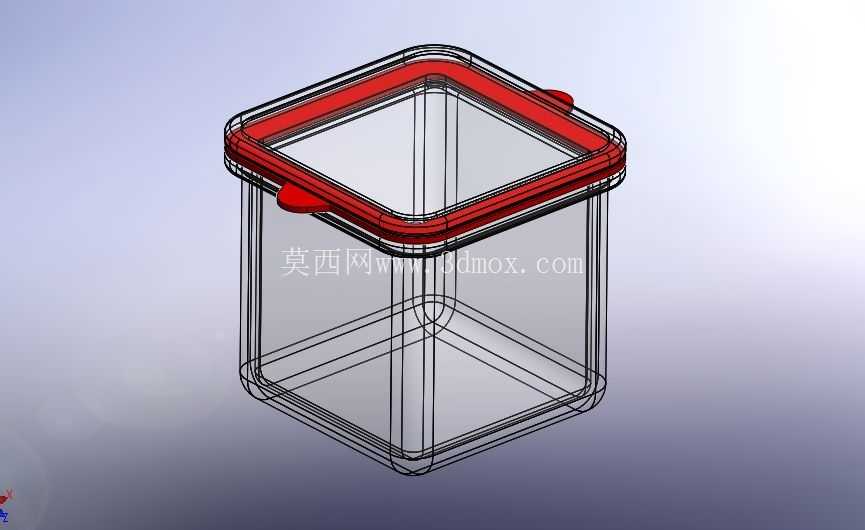

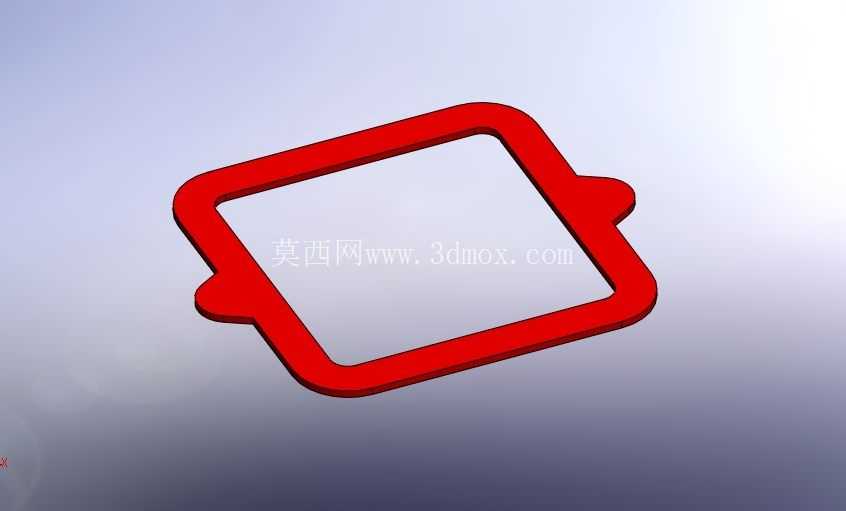

容器顶部的密封结构是设计的重点，边缘采用嵌入式红色密封胶圈，胶圈的安装槽做了燕尾槽结构，胶圈装配后不会因为反复开盖、设备振动出现脱落，密封胶圈高出容器顶面1.2mm，当容器压入设备的密封工位时，胶圈被压缩0.5mm，能够完全隔绝外部空气进入，避免腌渍食材因为接触空气出现变质、风味流失的问题。顶部两侧设计的红色卡扣位，和设备上的快速压装结构匹配，不需要额外的紧固件，运维人员更换容器时只需要按压卡扣就能完成拆装，单容器更换时间不超过10秒，符合商用设备快拆快换的运维要求。

从安装边界来看，容器的外部长宽尺寸严格匹配食品分配机的存储仓安装位，单边间隙控制在1mm，既能够轻松推入安装位，又不会因为间隙过大在设备运行过程中出现晃动。容器的高度根据设备单次补料后的最大配餐份数设计，装满腌渍食材后能够满足单班次8小时的配餐需求，不需要中途频繁补料。容器底部做了0.3mm的内凹结构，当容器放置在平面上时，底部边缘不会和平面完全贴合，避免因为接触面存在水渍导致容器吸附在台面上，拿取时出现滑脱。

在出料顺畅性的设计验证阶段，我们针对片状腌渍食材容易贴壁的问题，对容器内壁做了镜面抛光处理，表面粗糙度达到Ra0.8，腌渍叶表面的盐水会在壁面形成均匀的水膜，食材不会粘附在壁面上，当设备的推料机构动作时，所有食材都能够顺着光滑的内壁滑落到出料口，实现容器内部的完全清空，不会出现碎料残留。不同于普通储物容器底部做加强筋的设计，这款容器的底部完全平整，没有任何凸起结构，避免片状食材卡在加强筋的缝隙里，保证最后一片食材都能顺利送出。

两款容器的容积差异是针对不同食材的存储密度设计，存放盐渍葡萄叶的容器容积稍大，因为葡萄叶堆叠后的密度更低，相同重量下占用的空间更大，存放盐渍无花果叶的容器容积稍小，适配无花果叶更高的堆叠密度，两款容器的外部安装尺寸完全一致，可以在同一台设备的不同存储仓内互换安装，不需要调整设备的安装位结构，减少设备的备件种类，降低运维成本。

结构强度方面，我们通过有限元分析对容器的侧壁、底部做了载荷验证，当容器装满食材、总重量达到5kg时，侧壁的最大变形量不超过0.2mm，不会因为变形导致容器无法推入安装位，也不会因为变形导致密封胶圈出现缝隙。容器的边角位置都做了R3的圆角处理，既避免应力集中导致容器受撞击时开裂，也不会因为锐角结构划伤运维人员，符合食品加工设备的安全设计要求。
