2英寸贸易尺寸通风防雨风帽结构设计

在建筑屋面通风、工业管道排气、户外设备柜体散热等场景中，风帽是直接决定排气效率与防雨水倒灌性能的核心末端构件，这款2英寸贸易尺寸的风帽，正是针对小口径竖向排气管道的通用安装需求开发的结构件。从实际工程应用来看，这类小尺寸风帽常被用在民用建筑厨卫排气道末端、小型工业设备的散热排气口、户外通讯机柜的通风口、小型储罐的呼吸阀配套排气端，既要保证排气路径的通畅，降低风阻带来的排气效率损耗，还要在各类降雨、侧向刮风的工况下，完全阻挡雨水、杂物顺着管道倒灌进系统内部，避免管道锈蚀、设备进水短路、排气通道堵塞等常见工程问题。

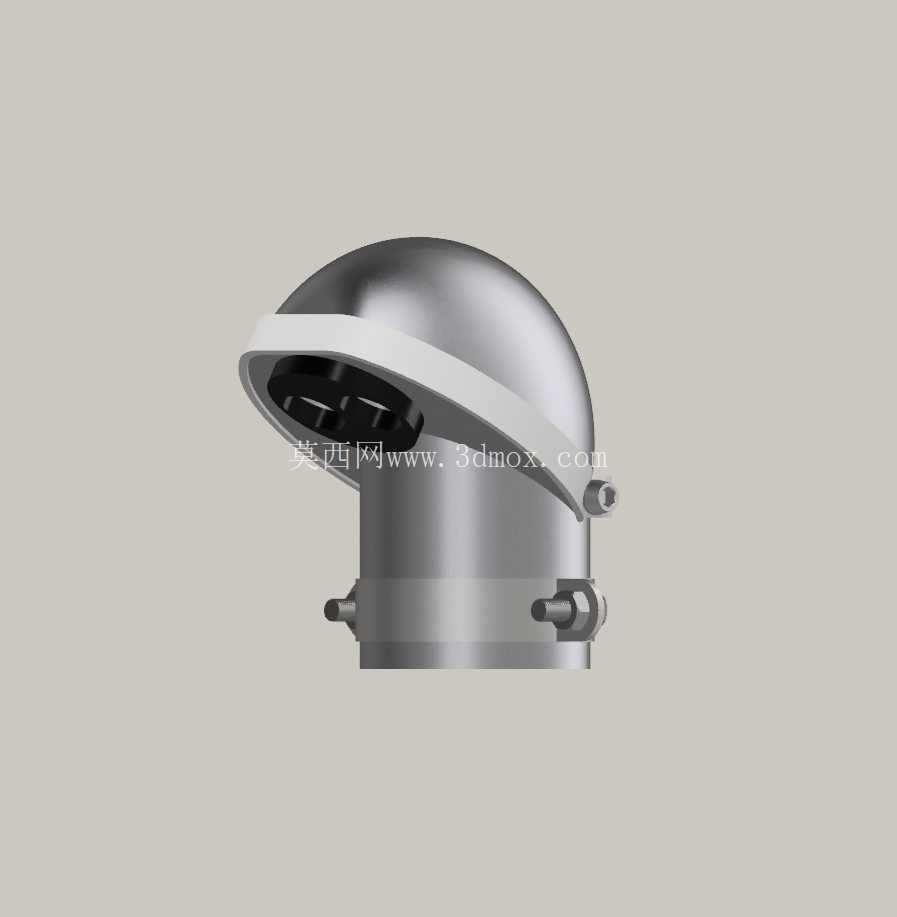

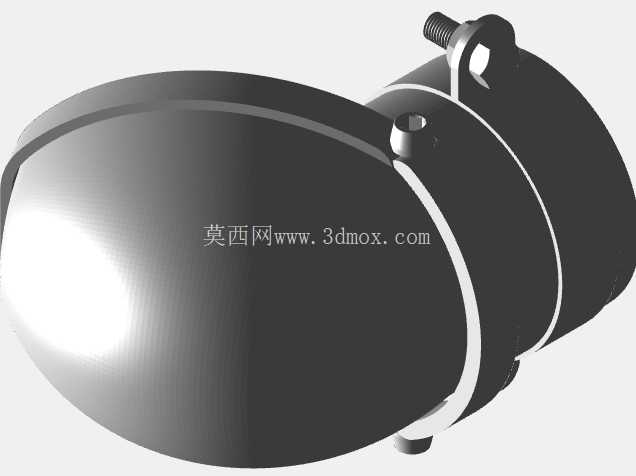

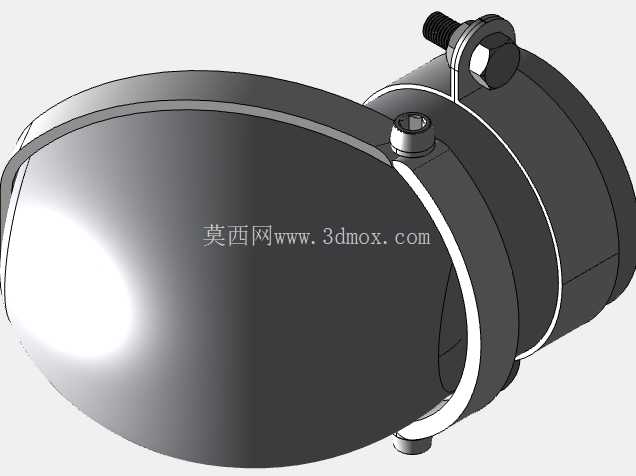

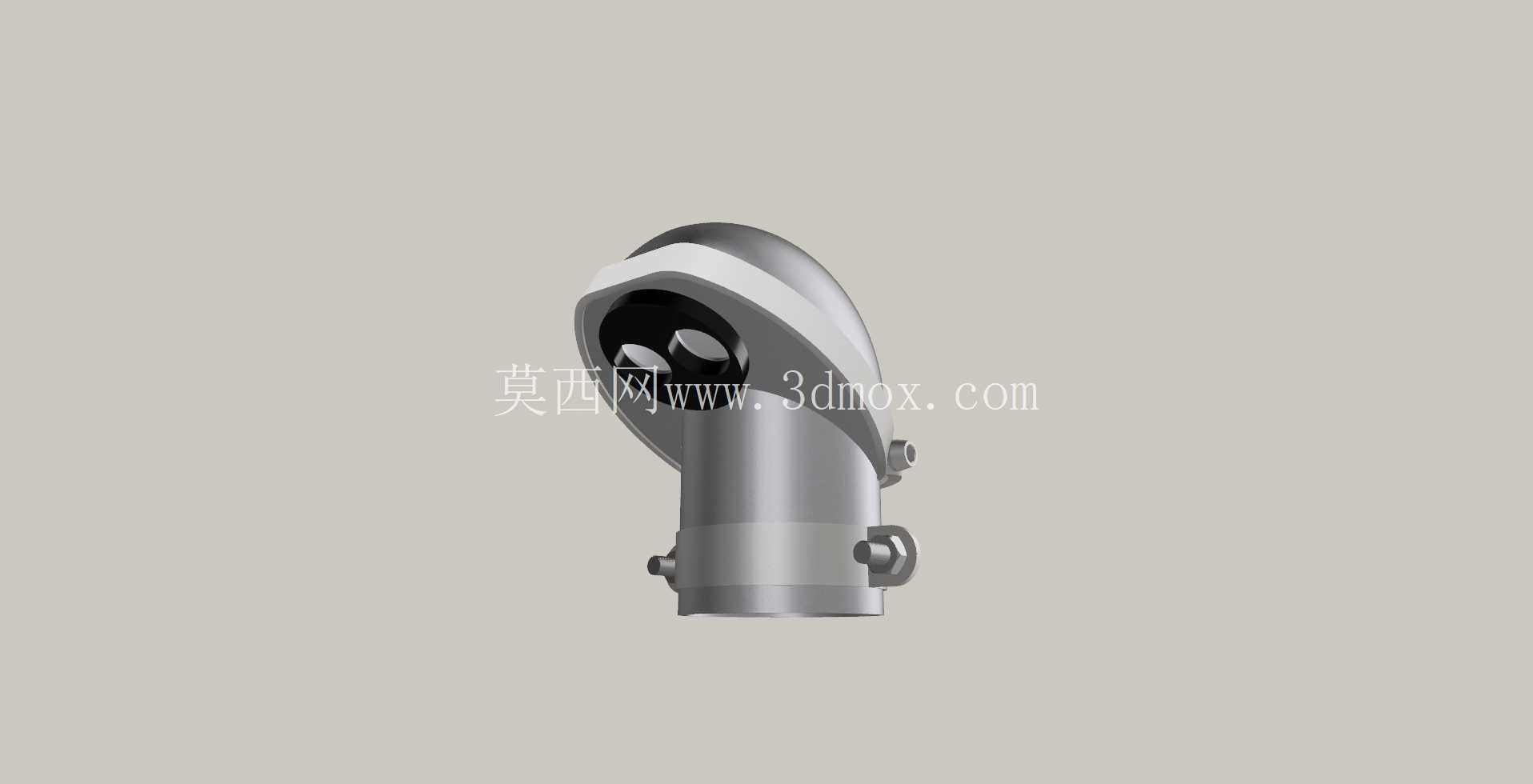

从结构设计思路来看，这款风帽采用了半球形导流顶罩的经典构型，但在细节上做了适配小尺寸安装的优化：顶罩的弧形曲面并非单纯的圆弧造型，而是经过流场模拟调整的变曲率曲面，当自然风从侧向吹来时，气流会顺着曲面在排气口位置形成微负压区，反而能辅助管道内部的气体排出，避免普通平口风帽在大风天气出现的排气受阻、甚至倒灌风的问题。顶罩下方的排气缝隙做了内倾式挡边设计，挡边的倾斜角度经过反复校核，既能保证排气的有效通流面积不小于管道截面积的1.2倍，满足常规排气工况的流量要求，又能让溅落到挡边位置的雨水顺着外沿直接滴落，不会顺着缝隙流入下方的连接管道。

连接基座部分采用了标准2英寸的圆柱对接结构，基座侧壁设置了对称分布的快装锁紧凸耳，这种设计适配市面上通用的2英寸圆形通风管道，安装时不需要额外焊接或者打过多的密封胶，只需要将基座套入管道端部，通过凸耳配合卡箍或者快装卡扣就能完成固定，安装效率比传统的法兰连接风帽提升60%以上，后期维护拆卸清理也更加方便。基座与顶罩之间的支撑结构做了隐形式设计，没有采用外露的支撑筋条，一方面避免外露筋条在长期户外使用中积灰挂住落叶、塑料袋等杂物造成排气口堵塞，另一方面也让整体外形更加简洁流畅，降低风阻的同时也减少了风噪，适合对噪音有要求的民用建筑周边安装场景。

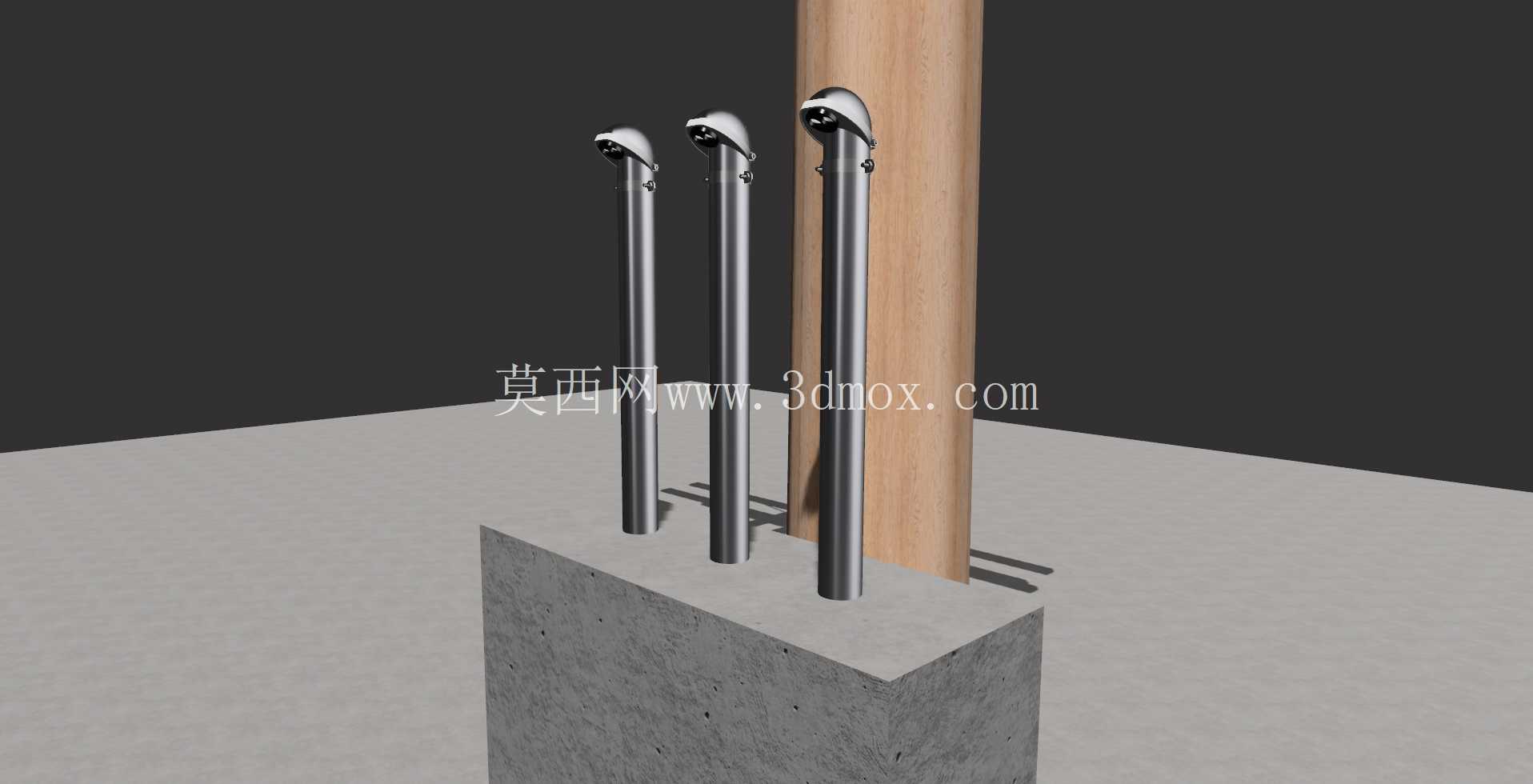

从安装边界尺寸来看，这款风帽的整体高度控制在适配2英寸管道的合理区间，半球形顶罩的直径比基座直径大30%左右，既保证了足够的遮挡范围来阻挡斜向飘落的雨水，又不会因为尺寸过大导致安装后突出屋面或者设备表面过多，影响整体外观或者造成额外的风载荷。安装时只需要保证对接的竖向管道端部保持水平，风帽安装完成后顶罩的水平度偏差不超过2度，就能实现最佳的防雨与通风效果，不需要额外加装防雨百叶或者其他附属配件，在降低整体采购成本的同时，也减少了后续的维护点位。

在实际选型适配中，这款风帽适配的管道内气体流速范围在0.5m/s到8m/s之间，覆盖了日常民用排气、小型设备散热、低压工艺排气等绝大多数小口径排气场景的流速要求，结构材质适配常规的金属冲压成型工艺，不管是采用不锈钢、镀锌钢板还是铝合金材质都可以直接套用该结构进行生产，不需要额外调整模具尺寸，半球形顶罩的拉伸成型工艺成熟，生产过程中的良品率高，适合批量标准化生产。针对不同的使用场景，还可以在排气缝隙位置加装防虫网，结构上预留了防虫网的安装卡槽，不需要破坏原有风帽的结构就能完成加装，满足食品加工车间、仓储区域等对防虫有要求的场景使用需求。
