模块化拼装式金属框架围护支撑结构

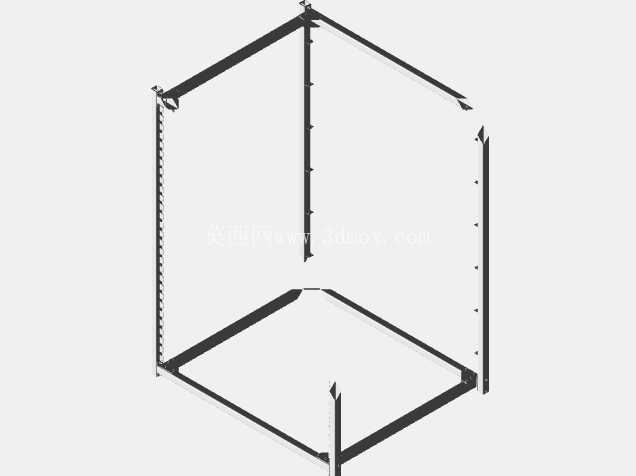

　　在工业现场的设备外围防护、小型工作站搭建以及临时作业区域分隔场景中，这类拼装式框架结构的应用覆盖度极高，不同于焊接成型的固定架体，该结构全部采用标准化型材拼接，无需现场动火作业，仅需常规紧固件即可完成组装，适配车间内快速布局调整的需求。从结构本身来看，整体为开放式六面框型设计，底部边框承担整体承重，所有竖向型材与横向边框的连接位置都预留了标准安装孔位，孔位间距遵循通用工业型材的安装模数，既可以搭配透明亚克力板、金属网板作为封闭围护，也可以直接作为设备的外置承托架，挂载小型传感器、走线槽或是辅助操作组件。设计阶段优先考虑了安装边界的适配性，竖向型材的侧边预留通长安装槽，横向边框的端部做了切角避让处理，组装时相邻构件不会出现干涉，即便是现场施工人员没有经过专门的建模培训，对照孔位也能完成快速拼装，不会出现错装后需要重新打孔返工的问题。框架的竖向立柱采用等截面设计，每根立柱上的固定孔位沿高度方向均匀排布，用户可以根据实际使用需求，在不同高度位置加装横向承托条，用来放置小型工具盒、操作指引牌或是局部的防护挡板，不需要额外在型材上钻孔破坏原有结构强度。

　　底部边框的内侧预留了嵌装槽位，可以直接嵌入防滑垫板或是网格栅板，作为小型工件的临时放置平台，也可以适配脚轮安装座，在底部加装万向脚轮后，整个框架可以作为移动式物料周转架使用，适配生产线边的物料临时转运需求。从受力特性来看，该框架的所有连接节点都采用面接触配合，相比点接触的简易拼接结构，抗侧向冲击的能力更强，在车间内遇到意外的叉车剐蹭、物料碰撞时，不会出现节点脱开的问题，同时所有型材的边角位置都做了钝化处理，没有尖锐的毛刺外露，避免作业人员经过时被划伤。

　　实际应用中，这类框架既可以作为小型自动化设备的外围安全防护栏，将设备运动区域与人员行走区域分隔开，也可以多个框架拼接组合，形成更大范围的作业区间围护，甚至可以根据现场的空间尺寸，截取对应长度的型材替换原有边框，灵活调整整体的长宽高尺寸，不需要重新开模制作定制构件。在走线配套上，框架的竖向型材自带的通长槽位可以直接嵌入工业走线槽，设备的电源线、信号控制线可以全部隐藏在槽位内部，避免线路外露被物料剐蹭破损，也能让整体外观更加整洁，符合车间5S管理的要求。不同于定制焊接的架体，这种拼装式框架在需要调整布局时，可以全部拆解成单根型材，转运到新的位置后重新组装，不会产生焊接架拆解后报废的浪费问题，长期使用的综合成本更低。

　　框架顶部的边框同样预留了标准安装孔，可以加装照明灯具、风扇或是工位报警灯，直接作为小型工作站的顶部支撑结构使用，不需要额外搭建顶部吊架。针对不同的使用场景，用户还可以在框架的不同侧面加装门板、亚克力透明板或者金属网格，既可以做成封闭的设备防尘罩，也可以做成半开放的操作工位隔断，适配不同生产环节的实际需求。在安装精度控制上，所有型材的连接孔位都采用统一的加工基准，组装后整体的形位公差可以控制在较小范围内，即便是用来作为需要高精度定位的检测设备外围架，也不会因为框架变形影响内部设备的检测精度。
