工业塑料撕碎机整机装配结构设计

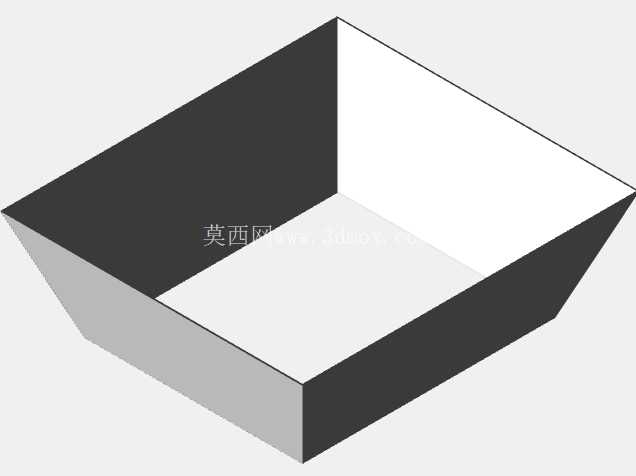

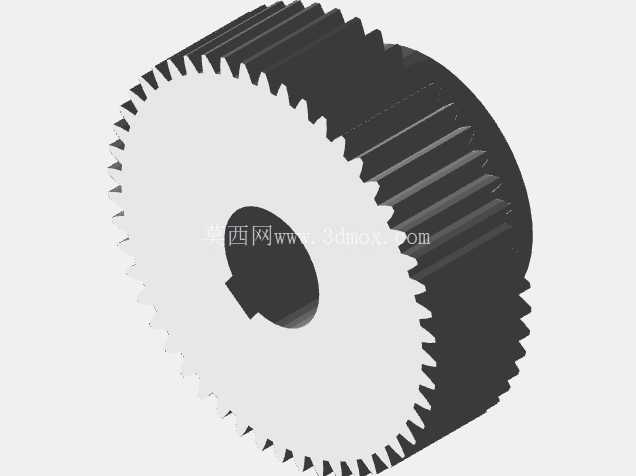

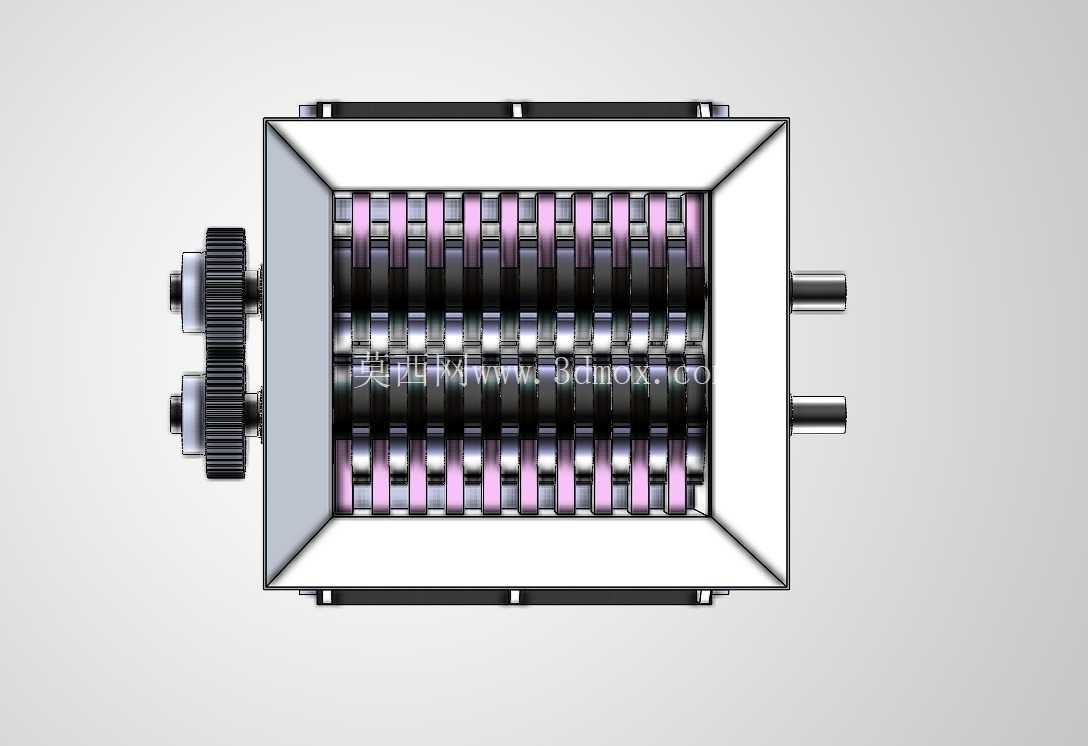

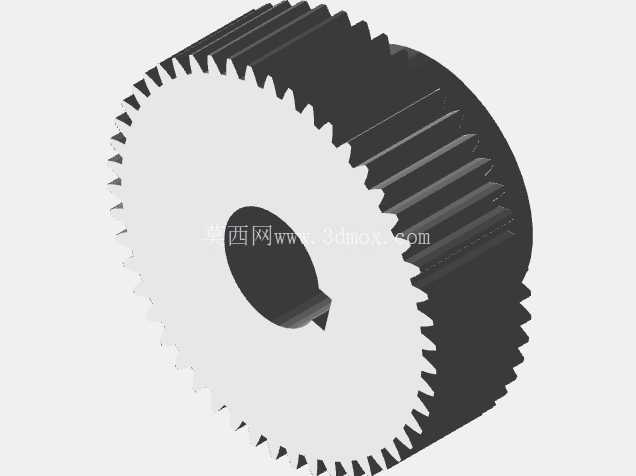

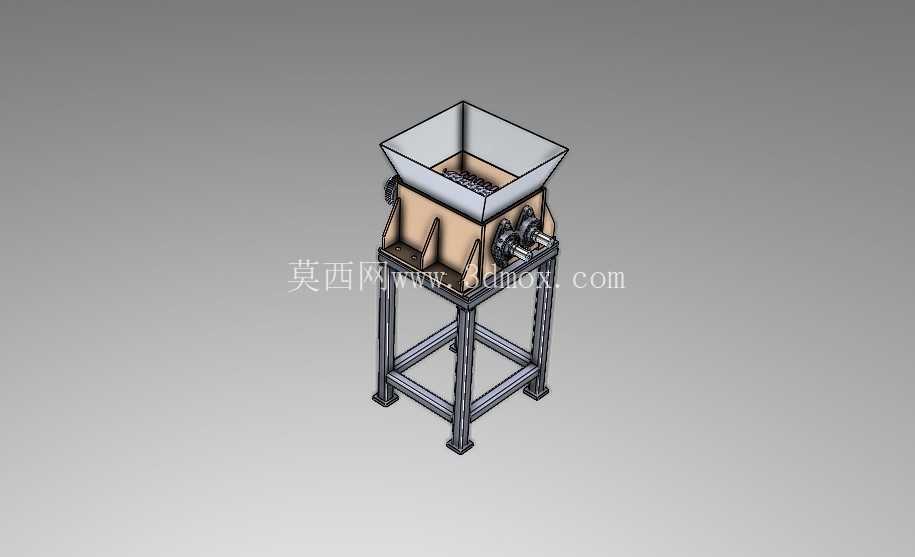

　　在固废回收处理、工业边角料处置的生产场景里，这类双轴撕碎设备是减容处理环节的核心作业单元，日常对接的物料涵盖注塑车间产生的胶口料、报废工业塑料构件、包装废弃硬质塑料，甚至可适配经过预处理的轻薄工业纸类废料，核心作用是把大尺寸的废弃物料剪切破碎成粒径均匀的小块，方便后续的运输、分选、熔融再生工序，降低回收全流程的物流与处理成本。从整机结构来看，这套装配的设计逻辑完全围绕重载撕碎的工况需求展开：上部采用敞口扩径式进料斗，斗壁做了倾斜导料角度，投料时物料可以依靠自重顺利滑入下方破碎腔，不需要额外增设推料辅助结构，能减少不必要的动力损耗；进料斗下方的破碎腔是整个设备的核心受力区，腔体内平行布置两根带异形刀片的刀轴，刀片采用错位排布方式，转动过程中可以形成持续的剪切、撕扯作用力，遇到硬度偏高的块状塑料时不会出现卡料空转的问题，两根刀轴通过侧部的传动齿轮做反向同步驱动，保证刀轴啮合间隙始终保持在设计范围内，避免刀片干涉打齿。

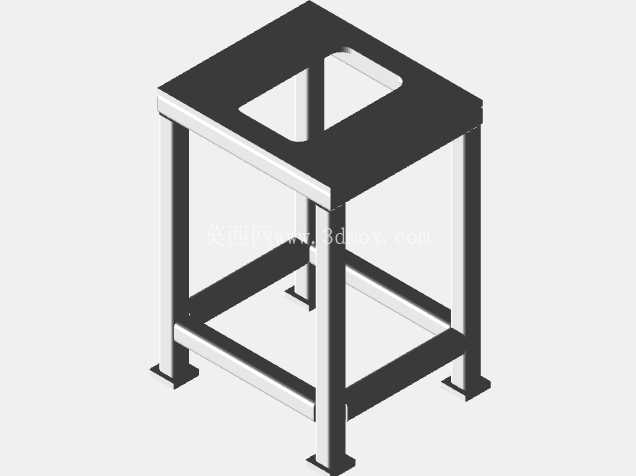

　　破碎腔下部直接连接方管焊接成型的支撑机架，机架采用四层横纵梁加固的框架结构，四条支腿的底部预留了地脚安装孔位，现场安装时可以直接通过膨胀螺栓固定在硬化混凝土地面上，不需要额外做混凝土基础浇筑，适配中小型回收站点、车间边角废料处理区的紧凑安装空间；机架的高度设计充分考虑了破碎后物料的出料空间，下方可以直接放置周转料箱或者对接皮带输送机，破碎完成的物料直接从腔体下部出料口落入输送或收集装置，不会出现积料堵料的问题。

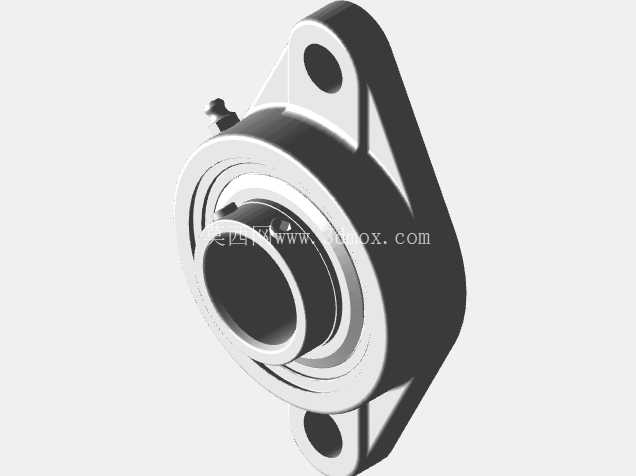

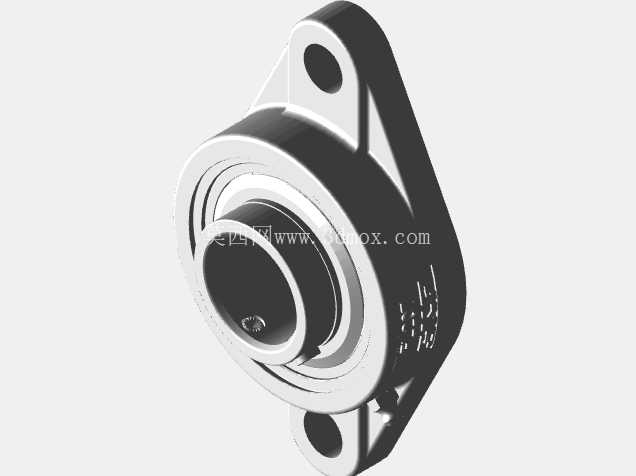

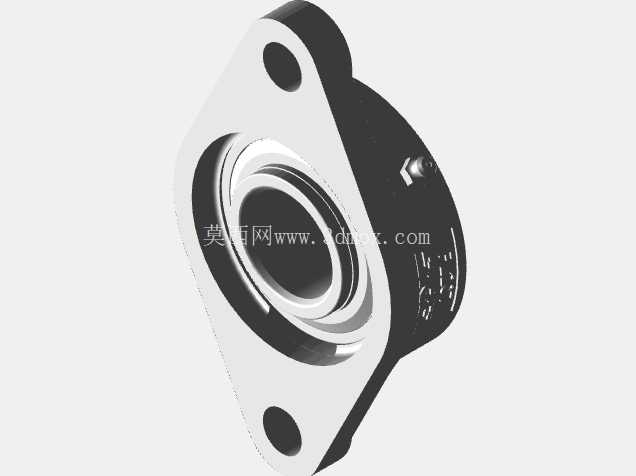

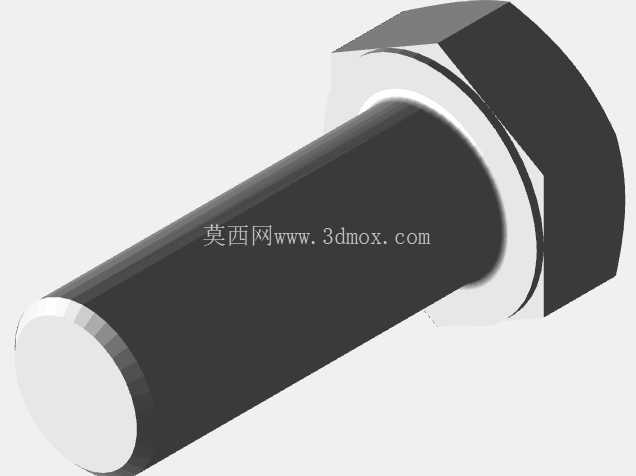

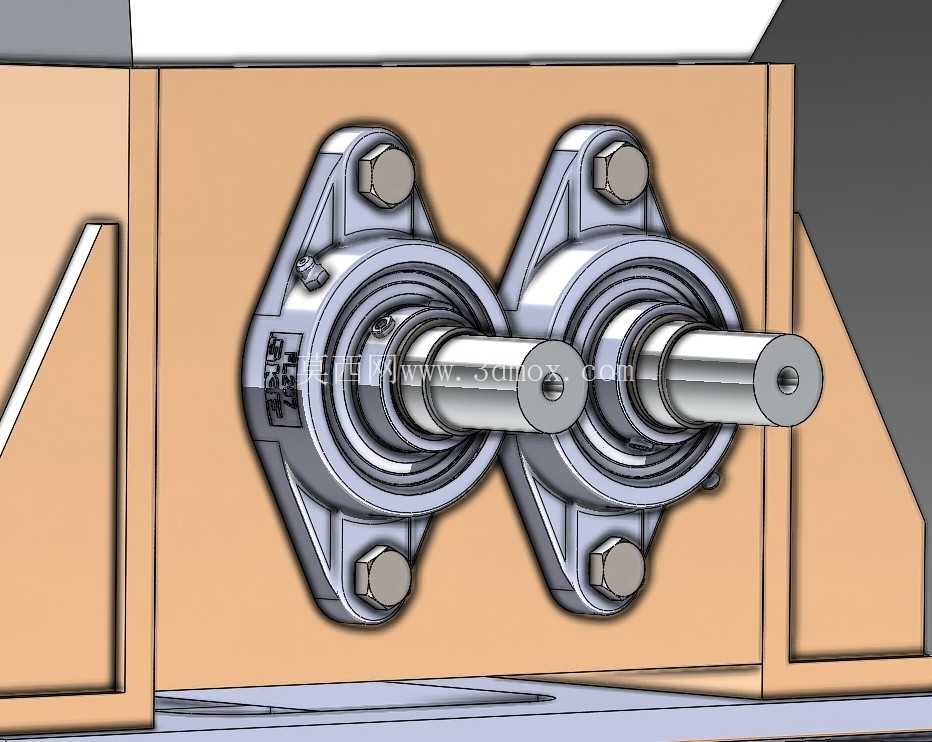

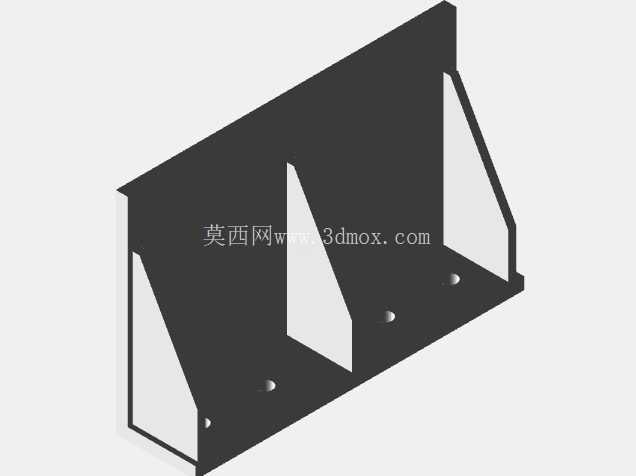

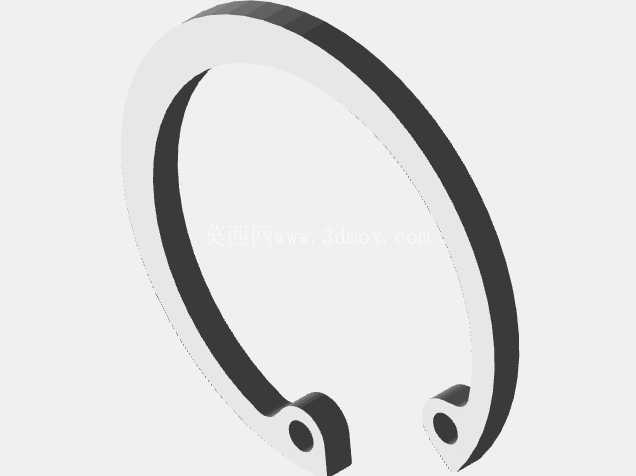

　　侧部的轴承座单元采用分体式坚固支撑结构，轴承座与破碎腔侧壁通过螺栓刚性连接，刀轴的载荷可以直接通过轴承座传递到机架框架上，避免长期重载作业导致的腔壁变形；轴承选型上预留了足够的载荷余量，既能承受刀轴转动的径向剪切力，也能应对硬物料卡滞时产生的瞬时轴向冲击，日常维护时只需要拆开轴承端盖就可以完成润滑脂加注、密封件更换的操作，不需要整体拆解破碎腔。这套装配的建模过程中，所有零部件的配合关系都按照实际装配公差做了匹配：刀片与刀轴的键连接、齿轮与轴端的锁紧定位、轴承座与腔壁的螺栓孔位都做了对应约束，既可以用来做设备的运动仿真演示，验证刀轴转动过程中是否存在干涉，也能直接导出工程图用于生产加工的参考。

　　对于刚接触固废处理设备设计的结构工程师来说，这套模型可以清晰展示双轴撕碎设备的整体布局逻辑：从进料导料、剪切破碎到动力传递、机架支撑的各个环节的设计考量都有明确体现，比如刀轴的中心距设计既要保证刀片的啮合剪切效果，也要兼顾齿轮的安装空间；机架的横纵梁布置位置要避开轴承座的维护操作空间，同时要保证整体刚性，避免设备启动和重载作业时出现共振晃动。在实际选型适配时，也可以参考这套结构的尺寸边界做参数调整：如果需要处理更大尺寸的物料，可以对应加宽进料斗的口径、加长刀轴的有效工作长度，同步强化机架的型材规格；如果处理的物料硬度偏高，可以调整刀片的材质和刃口角度，加大驱动齿轮的模数来提升传动扭矩。整个设备的结构没有多余的冗余设计，所有部件的设置都服务于撕碎作业的核心功能，没有华而不实的附加结构，非常适合作为中小型塑料撕碎设备的设计参考模板，也可以用于职业院校机械专业的设备结构教学演示，帮助学习者理解这类回收处理设备的运动原理和结构组成。
