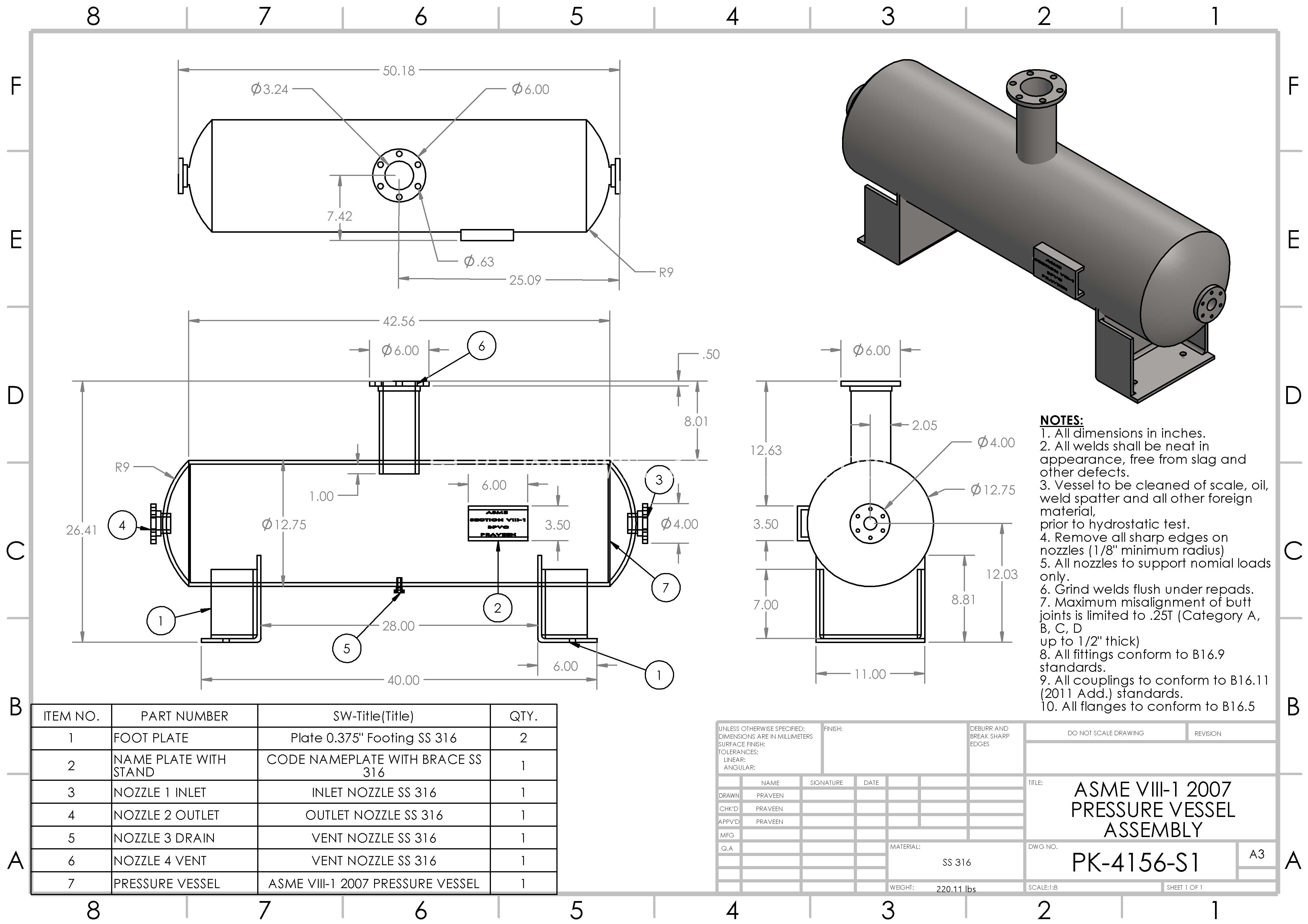

符合ASME VIII-1标准的卧式压力容器组件

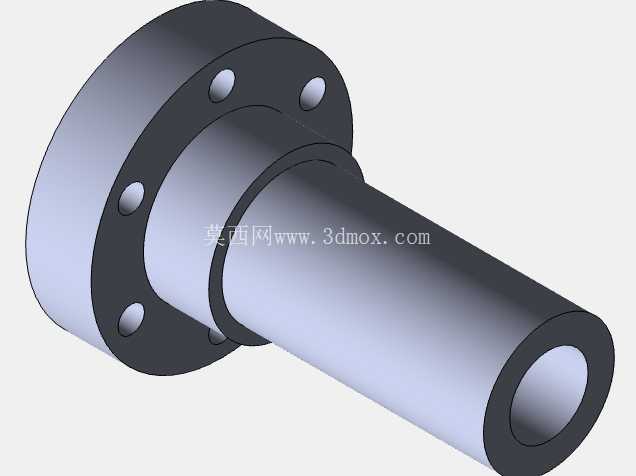

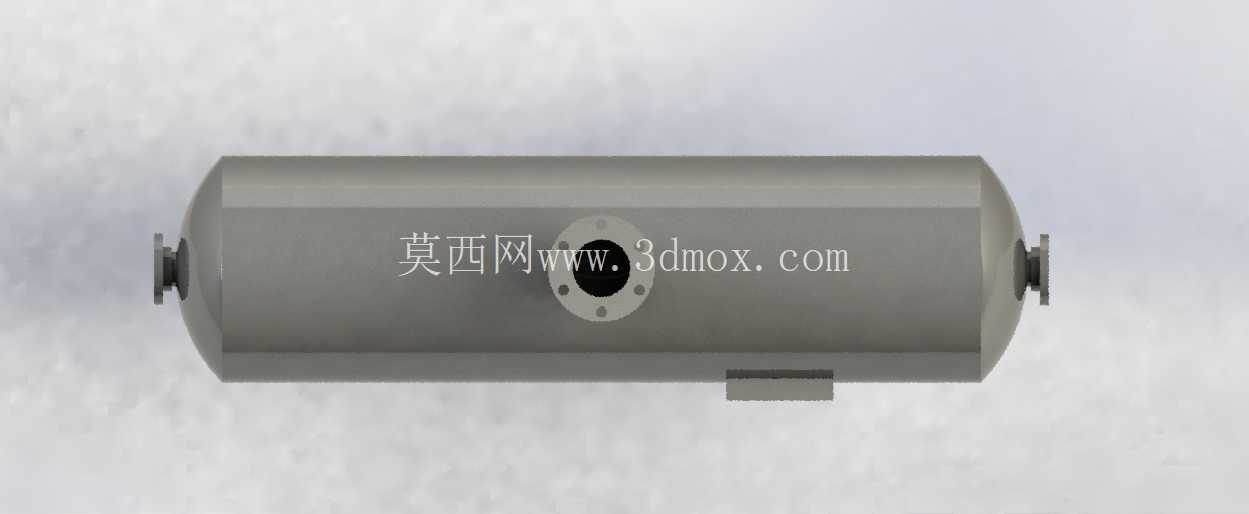

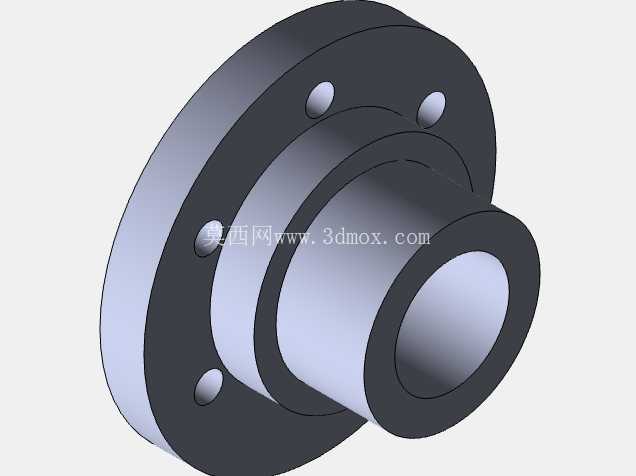

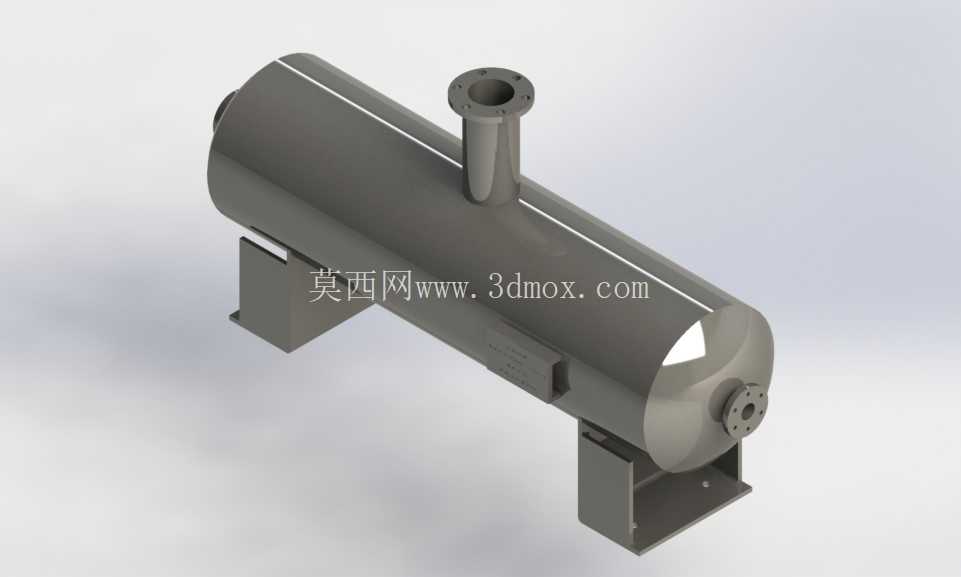

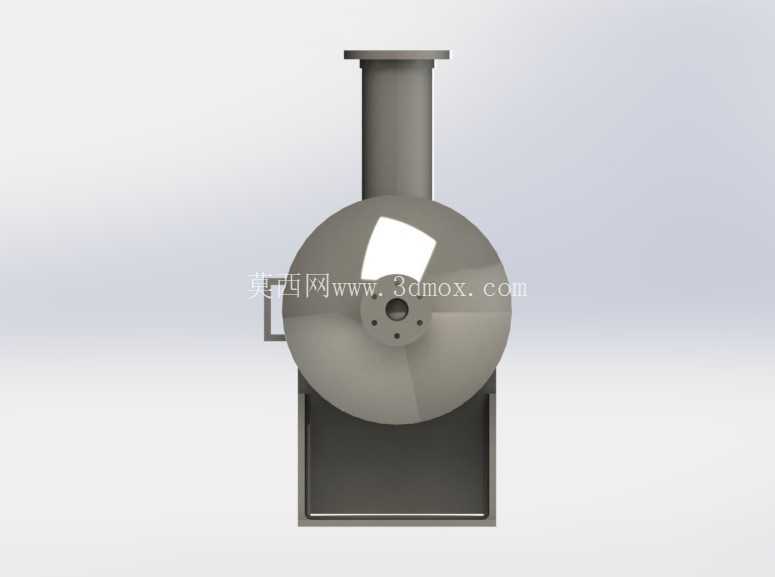

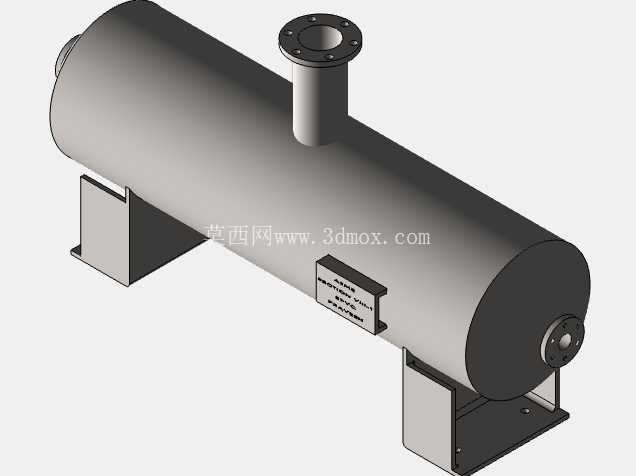

　　在石油炼化、化工生产、动力供汽以及工业气体储运场景中，承压容器是衔接工艺介质缓冲、气液分离、蒸汽储配环节的核心静设备，本次呈现的卧式承压组件完全遵循ASME VIII-1 2007版压力容器建造规则完成结构设计，可直接用于常规中低压工况的工艺系统配套。从实际落地的工程需求出发，这类卧式容器的布置逻辑优先考虑厂区管廊的衔接高度、检修操作空间以及设备基础的承重载荷，筒体采用等径直筒搭配两端标准椭圆封头的结构形式，相比锥封或球形封头，椭圆封头在中低压工况下的应力分布更均匀，加工成型难度更低，配套的焊接坡口、封头壁厚与筒节保持一致，减少现场组焊时的错边量控制难度。筒体顶部设置的垂直接管为介质主入口，接管端部采用带螺栓孔的法兰连接结构，法兰密封面的平面度、螺栓孔中心圆公差均匹配对应压力等级的管路法兰标准，可直接与上游工艺管道对接，无需额外加工转接段；筒体端部封头处设置的小直径接管为介质出口或排污、仪表接口，可根据实际工艺需求配置液位计、压力表取源接头或者排污阀组，接口位置避开了支座的支撑应力集中区，避免运行过程中接管根部受支座附加载荷影响出现焊缝开裂。

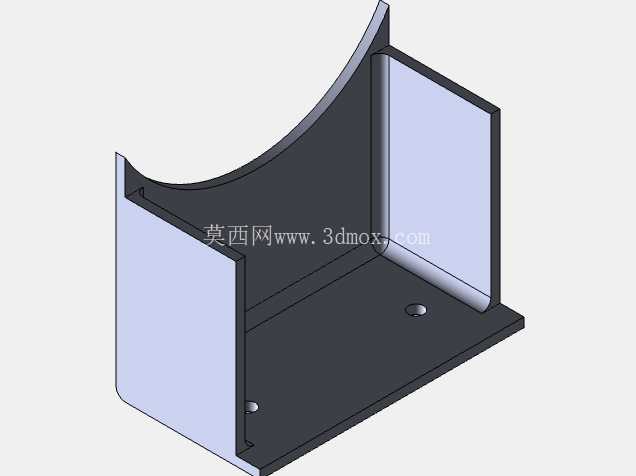

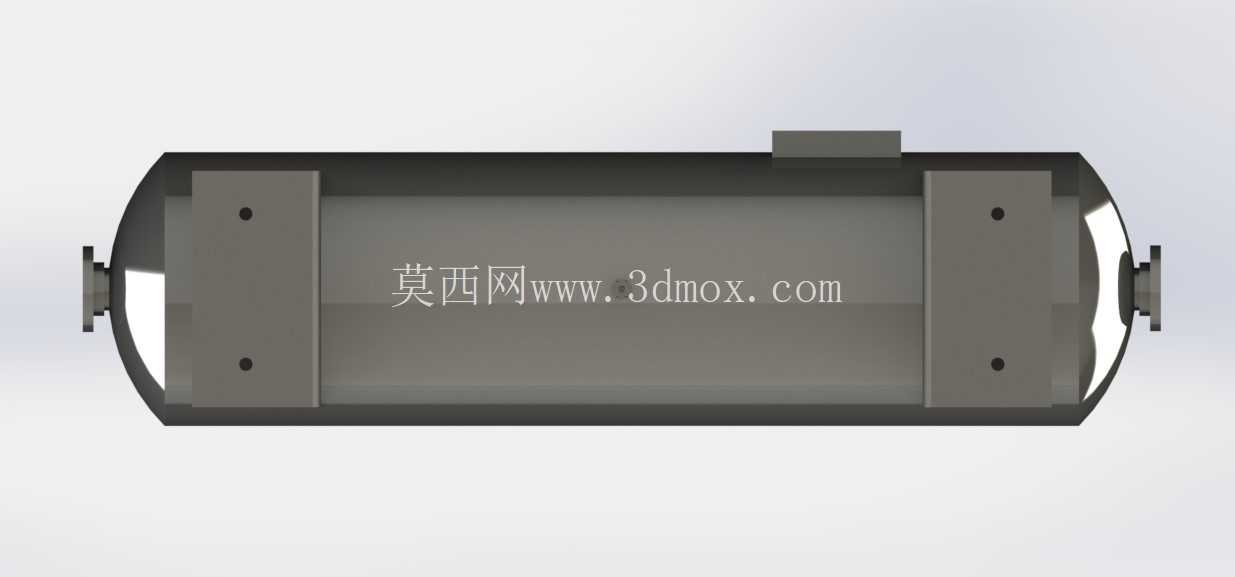

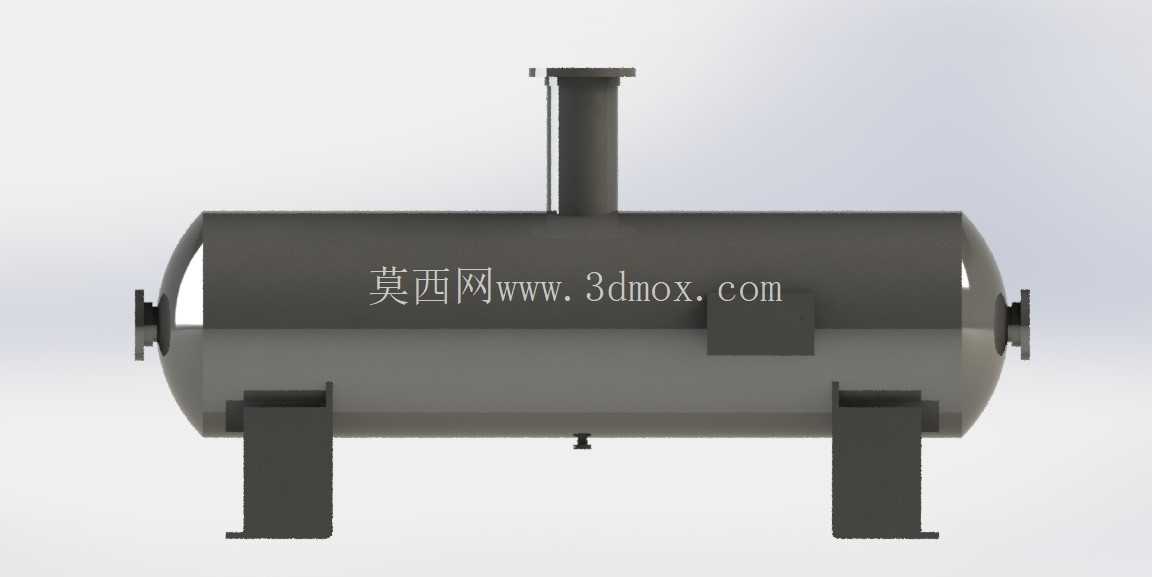

　　设备配套的两个鞍式支座是卧式容器的核心支撑部件，设计时充分考虑了筒体的热胀冷缩位移量，其中一个支座设置为固定端，与设备基础预埋板通过螺栓刚性连接，另一个支座预留滑动间隙，可在设备升温或降温过程中沿筒体轴向自由位移，抵消热应力对筒体焊缝的拉扯作用；支座的腹板、筋板厚度以及底板尺寸均经过载荷校核，可承受满水状态下的设备总重量，同时支座与筒体的连接位置避开了筒体的环向焊缝，减少焊接残余应力对筒体强度的影响。从结构设计的细节来看，筒体外壁预留了必要的附件安装位置，可根据实际使用场景加装保温支撑圈、爬梯支架或者铭牌座，筒体的纵焊缝、环焊缝均采用全焊透结构，焊接完成后需按标准要求进行无损检测，确保承压边界的完整性。

　　这类卧式压力容器组件的安装边界需要提前在厂区规划阶段明确：设备安装时筒体轴线需保持水平，两端封头的中心高度差需控制在标准允许范围内，避免因安装倾斜导致内部介质液位分布不均、出口带液或者排污不彻底的问题；设备周边需要预留足够的抽芯、检修空间，尤其是端部封头对应的区域，需满足后期开罐检查、内件更换的操作空间要求。在实际工艺应用中，这类容器可作为气液分离罐、蒸汽缓冲罐、冷凝水储罐或者工艺介质中间储槽使用，不同工况下可通过调整内部结构——比如加装丝网除沫器、防冲板、液位分隔板来适配具体的工艺需求，外部接口的方位也可根据厂区管道的走向进行调整，不改变主体承压结构的强度计算结果。

　　从建模逻辑来看，整个组件的结构完全遵循压力容器设计的常规工程习惯，所有的壁厚、接管伸出长度、支座尺寸均符合行业通用的设计规范，没有出现非标准的异形结构，方便结构工程师在此基础上根据具体项目的工艺参数调整尺寸、添加内件或者配套外部管路附件，也可作为压力容器设计入门阶段的参考案例，帮助从业者理解卧式承压设备的结构组成、支撑逻辑以及接口布置原则。在设备选型阶段，工程师可直接参考该结构的布置形式，根据实际处理的介质特性、设计压力、设计温度调整筒体壁厚、法兰压力等级以及支座的承载能力，大幅缩短方案设计阶段的结构建模时间，同时避免出现结构布置上的常识性错误，比如接管位置与支座干涉、检修空间不足、热胀位移未预留等常见问题。
