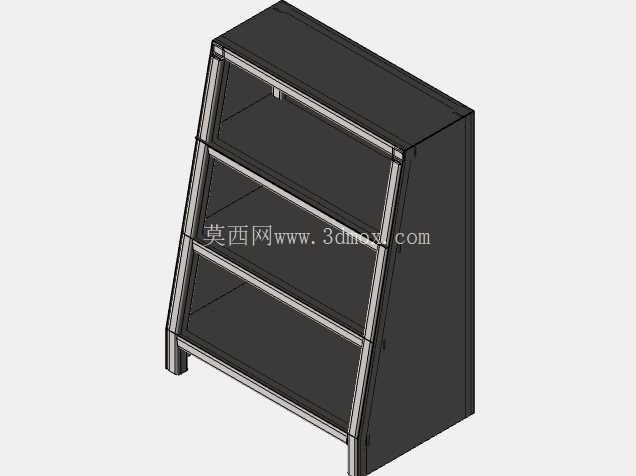

三层斜置式锥形金属储物架结构设计

这款三层斜置式锥形储物结构，主要面向车间工位旁的工具、零散工件、耗材的就近存取场景，也可适配小型维修站点、实验室耗材存放区域的使用需求，区别于常规垂直立面的货架，其前低后高的锥形斜置设计，核心是解决常规直立货架上层物品取放时需要探身、视线遮挡的问题，操作人员站在架体前方，无需过度探身就能清晰看到三层置物面的所有存放物品，取放动作幅度更小，能有效降低频繁存取物料时的动作疲劳，也能减少因视线遮挡碰落架上物品的风险。

从结构设计逻辑来看，整体架体采用钣金折弯成型的框架作为主承载结构，两侧立板为一体化折弯件，从底部到顶部逐步向后收窄，形成稳定的锥形侧轮廓，这种侧轮廓设计一方面让架体重心更靠后贴近安装墙面，降低架体前倾倾覆的风险，另一方面斜置的前横梁可以作为每层置物盘的前限位，避免放置的物品向前滑落，同时前横梁与置物面之间预留的间隙，还可以作为临时的标签插槽，方便插入物料标识卡，无需额外粘贴标签破坏架体表面涂层。三层置物面采用平整的钣金面板，面板边缘做了内卷边处理，既提升面板自身的抗弯强度，也能避免锋利的裁切边划伤操作人员，每层置物面的后侧都设置了高度20mm的后挡边，防止小件物料从架体后侧掉落，尤其是存放小型螺栓、垫片、加工小样件这类零散零件时，后挡边能起到很好的围挡作用。

安装边界方面，这款架体设计为靠墙放置使用，底部设置四个可调高度的支撑脚，可适配车间地面存在3-5mm高度差的不平整工况，调整支撑脚高度就能让架体保持水平，避免置物面倾斜导致物料滑移；架体整体深度从底部的420mm逐步收窄到顶部的320mm，总高度控制在1100mm，刚好适配成年人站立操作时的视线高度，最上层置物面距离地面高度为1050mm，操作人员自然站立时视线可覆盖全部三层置物区域，无需仰头或大幅弯腰；总宽度设计为800mm，可适配多数车间工位之间的预留空隙，不会占用过多的通道空间，架体后侧预留了15mm的墙面间隙，既可以避免架体贴墙时磨损墙面涂层，也方便后期清理架体后方的积尘。

功能特性上，这款架体的层间高度做了差异化设计，最下层的层间高度为350mm，可放置体积稍大的工具盒、待加工的小型工件毛坯，中间层层高300mm，适配常用的中型工具、耗材包装盒存放，最上层层高280mm，可放置轻质的常用小件、纸质记录文件等，不同层高的匹配设计能提升架体的空间利用率，避免统一层高造成的空间浪费；框架的连接位置全部采用隐藏式点焊加螺栓紧固的组合方式，外部无突出的螺栓头，既提升架体整体的外观整洁度，也能避免突出的金属件刮蹭操作人员的衣物或皮肤；架体表面采用静电喷塑处理，耐磨耐油污，适合车间多油污、多粉尘的使用环境，日常清理只需用湿抹布擦拭即可去除表面污渍。

在实际使用场景中，这类斜置锥形储物架常布置在钳工工位、装配工位的侧方，用来存放当班需要用到的工具、量具、待装配的小型零部件，相比普通的水平货架，斜置的置物面让操作人员取放物品时无需抬高手臂越过前挡边，动作路径更短，能有效提升高频次存取物料时的作业效率；也可布置在维修车间的墙面旁，用来分类存放不同规格的维修配件、常用维修工具，清晰的视线覆盖能减少寻找物料的时间；如果在置物面上加装分隔条，还可以实现不同规格零件的分类分格存放，进一步提升物料管理的规整度。设计过程中，对架体的承载能力做了针对性校核，每层置物面的额定承载为25kg，完全满足小型工具、零散工件、耗材的存放需求，框架的抗弯强度可满足满载情况下架体无明显形变，长期使用不会出现层板下弯、框架变形的问题，底部支撑脚的接地面积做了加大处理，即使在架体前侧放置较重物品时，也能保证架体的稳定性，不会出现前倾晃动的情况。
