定制外六角金属油路连接插头结构

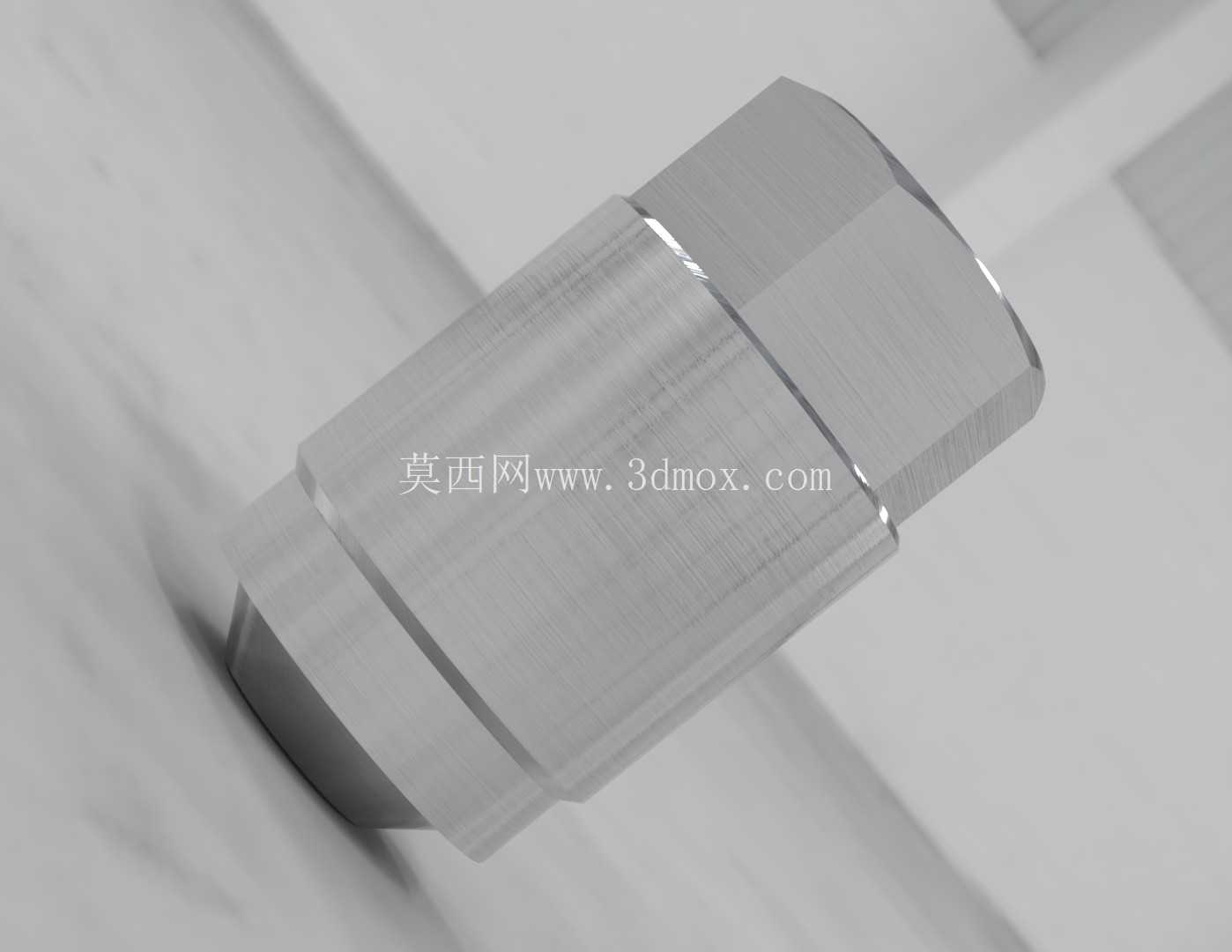

　　在液压油路集成、气动管路快接、小型动力单元的油路排布场景里，这类定制六角插头是管路封堵、支路转接的核心小尺寸零件，很多现场改造、非标设备定制的场景里，标准件的插合长度、六角对边尺寸往往没法适配紧凑的安装空间，这时候就需要针对性调整结构参数的定制件来满足装配要求。从结构设计逻辑来看，这个零件的头部采用外六角结构，完全适配常规开口扳手、套筒的拧紧作业，六角头部的端面做了小角度倒角处理，既避免装配时扳手卡滞刮伤零件表面，也能在拧紧过程中引导扳手顺利卡入对边，不会出现滑边的问题。

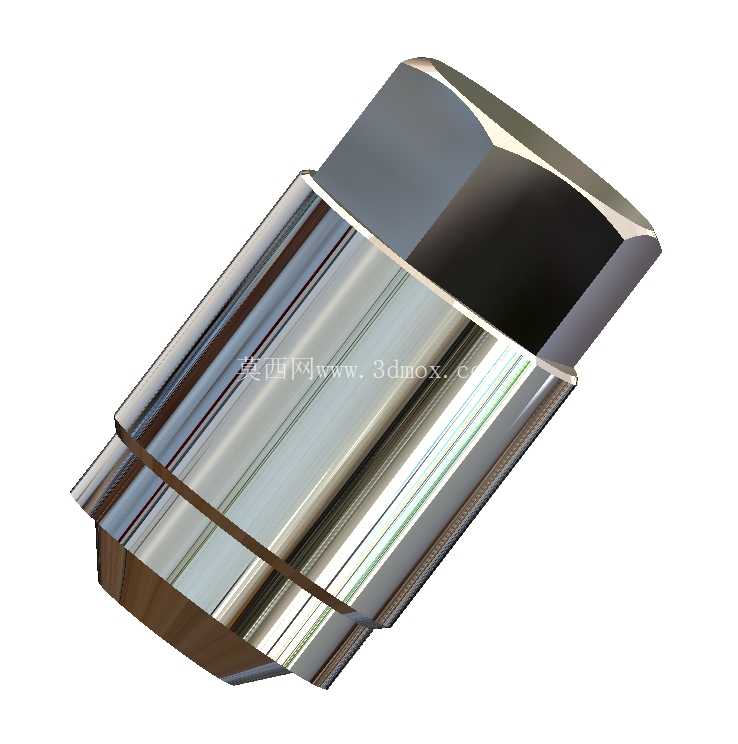

　　和六角头部衔接的柱身段做了两级台阶设计，靠近头部的第一阶柱面直径略大于第二阶，装配时这个台阶面会直接贴合安装基座的端面，形成硬密封的轴向定位基准，不需要额外加装轴用挡圈就能限制插头的插入深度，避免插接过深顶伤管路内部的密封结构，也不会因为插入深度不足导致连接松脱。柱身段的两道环形槽是密封结构的安装位，槽宽和槽深严格适配对应规格的O型橡胶密封圈，装配后密封圈会被挤压在插头柱面和安装孔内壁之间，形成两道径向密封，即使在16MPa的常规液压工况下，也不会出现油液渗漏的问题，两道密封的冗余设计也能避免单道密封圈磨损后出现的泄漏故障，提升管路连接的可靠性。

　　从安装边界来看，这类插头的六角对边尺寸比柱身最大直径大3mm左右，在密集排布的阀块安装面上，相邻插头之间只需要预留出扳手作业的最小空间即可，不需要额外留出过大的装配间隙，能有效压缩阀块的整体设计尺寸，让小型液压动力单元的结构更紧凑。柱身的插入段长度可以根据安装基座的壁厚做定制调整，不会出现标准件长度过长导致内部油路干涉，或是长度过短导致密封配合长度不足的问题，在油路改造、设备维修替换的场景里，这种定制结构可以直接匹配原有安装孔的尺寸，不需要对原有阀块、基座做二次加工，大幅降低现场改造的工作量。

　　零件的整体材质采用金属切削加工成型，表面做了抛光镀层处理，既可以提升表面的耐腐蚀性能，在潮湿、有油污的工业环境里长时间使用也不会出现锈蚀，光滑的柱面也能减少密封圈装配时的摩擦损伤，延长密封件的使用寿命。在实际选型应用中，这类插头除了用于油路封堵，也可以通过调整内部通孔尺寸作为油路转接接头使用，六角头部的拧紧力矩可以根据材质和密封需求做对应设定，相比内六角堵头，外六角结构可以承受更大的拧紧力矩，在需要较高密封预紧力的工况下，不会出现内六角孔打滑拧不动的问题，装配和后期拆卸维护都更方便。很多非标设备的阀块设计阶段，设计人员往往会优先选用这类可定制的六角插头，因为可以根据阀块内部的油路走向灵活调整插入长度和密封槽位置，不用被标准件的固定尺寸限制油路排布的设计思路，能让内部油路的走向更顺畅，减少油路转角带来的压力损失，提升整个液压系统的运行效率。在气动系统的应用场景里，这类插头也可以用于气路的末端封堵，金属材质的结构相比塑料堵头抗老化性能更好，在设备长期运行的振动环境下也不会出现松脱断裂的问题，适配工业现场复杂的使用工况。
