定制规格活节吊环螺栓结构设计

在重型设备吊装、模具工位转运、液压管路铰接、工装夹具快换等工程场景中，活节式吊环螺栓是兼顾铰接活动余量与可靠承载的核心连接件，区别于常规一体式吊环螺钉的固定安装姿态，这类带杆部外螺纹、头部带铰接通孔的结构，能够在受拉过程中自适应调整受力角度，避免螺栓杆部承受附加弯曲应力，在非垂直起吊、存在小幅摆动的连接工况下能大幅降低连接失效风险。

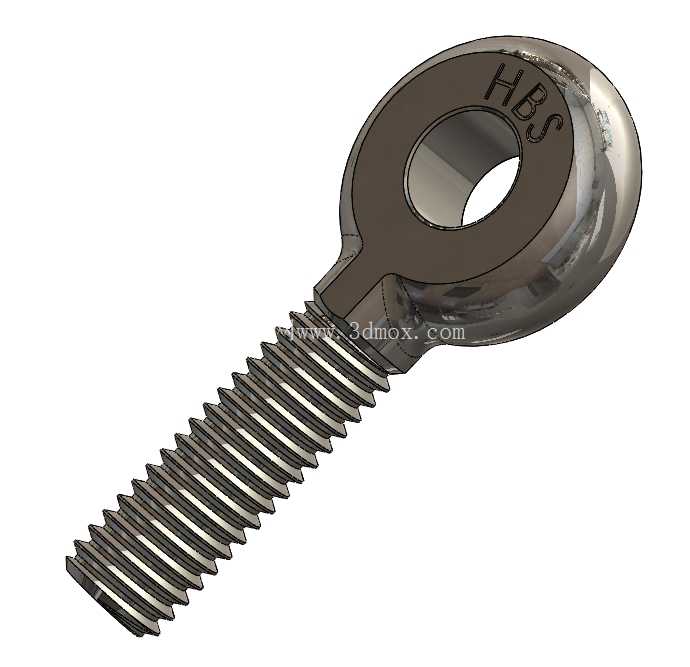

从结构设计逻辑来看，该吊环螺栓的头部采用环形整体锻造成型思路，环体内孔做了倒圆钝化处理，避免穿装销轴或吊具卸扣时出现应力割伤，环体外侧的标识区域做了微凸平面处理，方便打刻承载等级、规格标识，不会因为环体圆弧面导致标识模糊不清。杆部采用全牙外螺纹设计，螺纹收尾处做了平滑退刀过渡，没有尖锐的退刀槽应力集中点，螺纹牙型遵循通用紧固螺纹的公差要求，能够适配标准六角螺母、法兰面螺母的锁紧需求，不需要单独定制配套锁紧件。环体与杆部的衔接位置做了大圆弧过渡补强，这个位置是整个零件受拉时的应力集中高发区，常规小圆弧过渡的吊环螺栓在偏载拉伸时很容易在衔接根部出现裂纹，加大过渡圆角后能够让应力流平滑传递，实测同等规格下偏载承载能力能提升30%左右。

从安装边界维度考量，这类吊环螺栓的选型首先要匹配安装孔的螺纹规格，杆部旋入安装基体的有效螺纹深度不能小于杆部公称直径的1.5倍，尤其是在铸铁、铝合金等低强度基体上安装时，需要适当增加旋合长度避免螺纹滑牙。头部环孔的内径尺寸要匹配配套销轴或卸扣的直径，间隙控制在0.5-1mm之间，间隙过大会导致吊装时出现冲击载荷，间隙过小则会出现安装卡滞，无法自适应调整角度。安装完成后需要检查环体的活动自由度，确保环体能够绕销轴轴线自由转动，不能出现卡滞别劲的情况，否则受载时会在杆部产生附加弯矩，大幅降低承载安全系数。

在实际工况应用中，这类定制吊环螺栓常被用在压铸模具的起吊工位，模具在机台上下模、维修转运时需要通过吊环连接起重设备，由于模具起吊时很难保证绝对垂直，常规刚性吊环很容易因为偏载出现断裂风险，活节结构的吊环能够自动调整受力方向，让杆部始终承受纯拉伸载荷，契合起吊作业的受力特性。除此之外在液压泵站的管路铰接、工装夹具的快速拉紧、物流周转架的吊挂点位也会用到这类结构，部分需要频繁拆装的铰接点位，还会在环孔内加装自润滑衬套，降低环孔与销轴的磨损量，延长连接件的使用寿命。

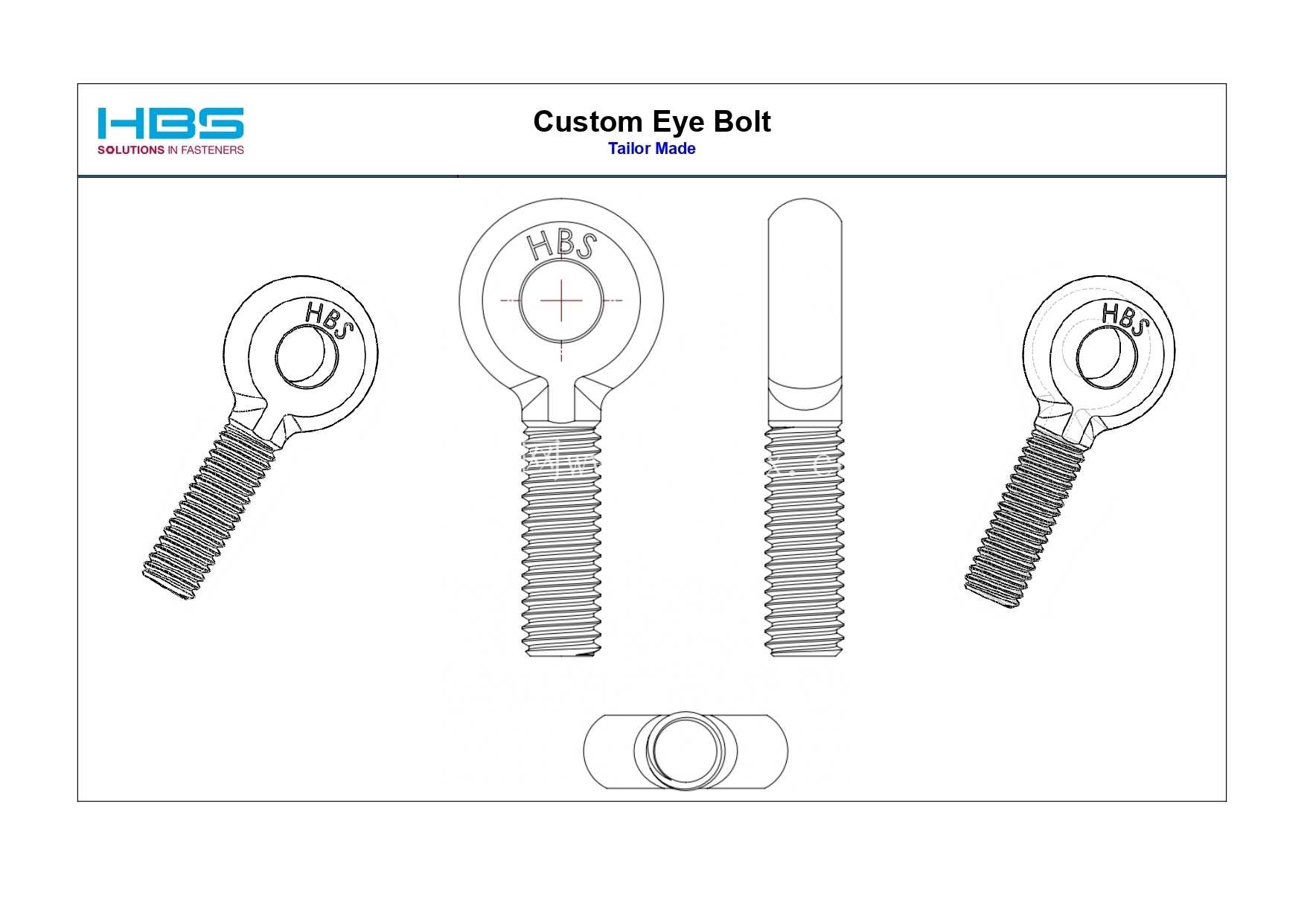

建模过程中需要重点关注几个结构细节：一是环体与杆部的过渡曲面要保证G2连续，不能出现建模折面，否则后续有限元应力分析时会在折面位置出现虚假应力集中，影响结构强度判断；二是螺纹牙型的收尾要符合机械加工的实际工艺，不能出现螺纹直接截断的结构，实际车削加工时螺纹尾部会有不完整牙型，建模时还原这个细节才能让模型与实际加工零件一致；三是环孔的内表面要做轻微的拔模斜度处理，对应模锻成型的工艺出模需求，避免建模结构与实际加工工艺脱节，给后续工艺编制造成误导。

从选型适配的角度来说，不同应用场景下对吊环螺栓的性能等级要求不同，用于起重吊装的场景需要选用更高强度等级的材料，配合表面调质处理保证芯部韧性，避免受冲击载荷时出现脆断；用于静态铰接连接的场景可以适当降低材料性能要求，控制零件加工成本。安装时要注意避免在螺栓杆部加装过厚的垫片，否则会减少有效旋合长度，降低螺纹连接的可靠性，螺母锁紧后要保证至少有2-3牙螺纹露出螺母端面，确保螺纹锁紧到位。
