阶梯轴肩式六角密封压力堵头结构设计

在液压阀块集成、气动回路排布、小型压力容器端孔封堵这类工程场景里，这类带密封结构的六角压力堵头是出现频率极高的基础连接件，很多刚入行的结构设计人员容易把这类零件当成标准件直接选型，却忽略了非标定制场景下的安装边界、承压适配细节，最后往往出现装配干涉、密封泄漏、拧紧力矩不足导致的压力冲击下松脱问题。

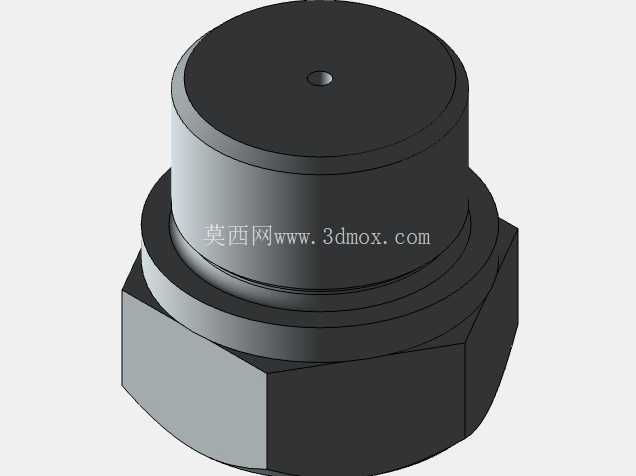

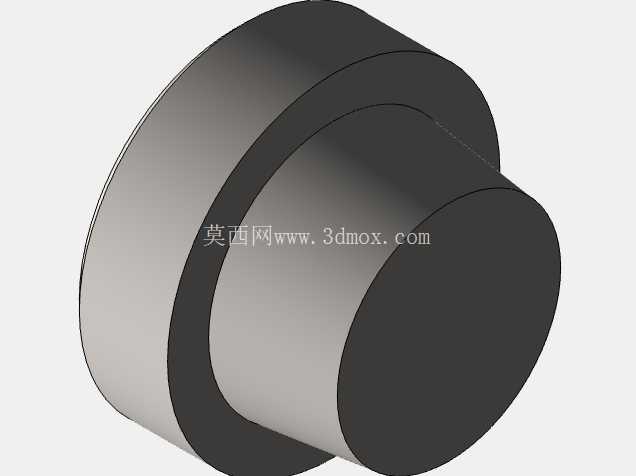

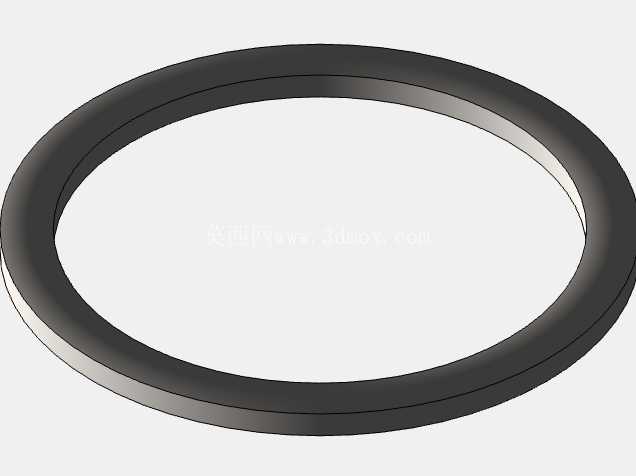

从结构形态上看，这个零件采用两段式阶梯轴结构，大直径端的外端面加工出标准六角拧动结构，相比内六角堵头，外六角结构可以适配更大规格的开口扳手、套筒工具，在安装空间局促、操作角度受限的阀块侧面、油路板边角位置，操作人员不需要完全对准内六角孔就能完成拧紧作业，现场装配的容错率更高。大直径轴段的轴肩位置是核心的密封承载面，设计时特意留出了密封圈的安装槽位，这里的槽宽、槽深尺寸需要和配套的O型密封圈线径严格匹配，不能直接照搬标准堵头的槽尺寸——如果是用于16MPa以上的中高压液压回路，密封槽的倒角、表面粗糙度要控制在Ra1.6以内，避免密封圈装配时被锐边割伤，同时轴肩的贴合面要加工出0.1mm以内的平面度公差，保证拧紧后密封圈能均匀受压，不会出现局部应力集中导致的长期蠕变泄漏。

小直径轴段的尺寸是根据待封堵的安装孔内径确定的，设计时要保留0.05-0.1mm的间隙配合量，这个间隙不能太大，否则装配时密封圈会被挤入孔与轴的缝隙里，受压后容易被剪切破损；间隙也不能太小，否则带密封圈装配时阻力过大，容易把密封圈推离安装槽，导致密封失效。很多现场出现的堵头漏油问题，本质上不是密封圈质量问题，而是设计时轴段配合间隙留得不合理，装配过程中已经损伤了密封圈却没有被发现，设备通压后短时间内就会出现渗漏。

这类堵头的应用场景不只是油路封堵，在小型压铸模具的冷却水道堵头、气动执行器的工艺孔封堵、液压泵站的管接头备用孔封堵场景里都能用到，不同场景下的设计侧重点有明显区别：如果是用于模具冷却水道，零件材质要选耐温耐腐蚀的304不锈钢，密封件要选耐温120℃以上的氟橡胶材质，避免长期接触冷却水、模具温控油出现材质老化；如果是用于气动回路，承压要求一般在1MPa以内，密封槽的尺寸可以适当放宽，六角头的厚度也可以做薄，减少整体安装占用的空间；如果是用于高压液压回路，六角头的对边尺寸、厚度要按照拧紧力矩的要求核算，避免拧紧时出现六角头滑棱、断裂的问题，轴肩位置还要加工出卸荷槽，减少压力波动带来的应力集中。

做三维建模的时候，不能只画外形轮廓，要把密封槽的倒角、六角头的根部圆角、轴段的过渡圆角都准确还原出来，这些细节直接影响后续的零件加工工艺性——比如六角头和大轴段的连接位置如果没有留R0.5以上的过渡圆角，车削加工后淬火处理时很容易在应力集中位置出现裂纹，批量生产时废品率会大幅提升。另外建模时要提前考虑安装边界：六角头的最大外圆直径不能超过相邻孔的中心距，否则拧紧扳手会和旁边的管接头、阀件干涉；零件拧入安装孔后，小轴段的端面不能碰到孔底的其他结构，要预留至少2mm的安全间隙，避免加工孔深出现公差时零件无法完全拧紧到位。

很多设计人员在选型这类堵头时，会直接按照螺纹孔的尺寸选标准堵头，但在定制化的设备里，很多工艺孔是光孔而非螺纹孔，这时候就需要这类带轴肩密封的压入式或者卡套式堵头，相比螺纹堵头，这类结构不需要在孔壁加工螺纹，减少了阀块、模具的加工工序，也避免了螺纹配合带来的泄漏路径，在小尺寸孔、薄壁件的孔封堵场景里优势非常明显。设计时还要注意密封圈的压缩率控制，静密封场景下O型圈的压缩率控制在15%-25%之间是比较合理的范围，压缩率太小压力波动时容易泄漏，压缩率太大密封圈长期受压会出现永久变形，使用寿命大幅缩短。
